系统介绍

西安亚川电力排尾气事故风机监控系统，是针对气体灭火防护场所的自动化联动成套解决方案，严格遵循《GB 50370‑2005 气体灭火系统设计规范》《GB50116‑2013 火灾自动报警设计规范》《数据中心设计规范》强制条文开发。 本套成套系统包含 YCJK 事故风机监控器（监控主机）、YCFK 联动风机控制器、YCKA 手动控制装置、YCKB/C 联动控制装置，可配套氢气、CO 气体探测器。系统利用耐火二总线通信，实现气体灭火信号、事故风机、排风口风阀、可燃气体探测设备的监‑管‑控一体化。 当接收到气体灭火预喷射信号，系统自动关停排风机、关闭排风口，保障七氟丙烷 5min、IG541 10min 灭火剂浸渍时间，避免灭火剂稀释造成复燃；灭火完成自动开启风阀、启动事故风机，分钟级排出防护区有毒尾气；储能电池室场景下，氢气浓度超标自动联动排风防爆；系统一机两用，火灾工况为事故通风，平时作为日常排风系统使用，减少项目重复设备投资。广泛用于西北区域 IDC 数据中心、通信机房、储能电站电池室、配电室等新建及改造工程项目，解决事故通风无联动、状态无监视、消防验收卡点痛点。

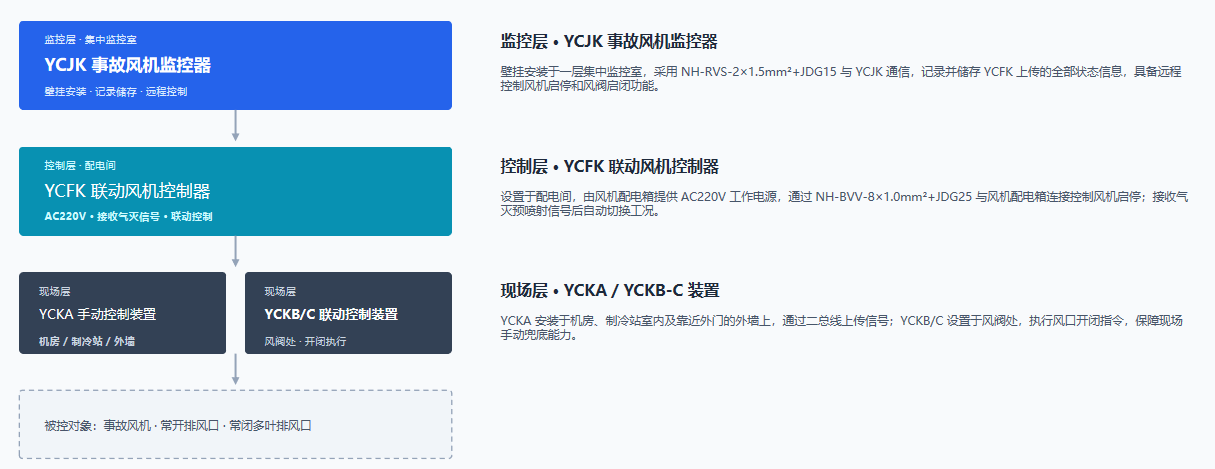

系统架构

监控主机

CO探测器

DDC控制器

YCKA 手动控制装置：机房、电池室墙面就近安装，提供现场手动应急操作兜底，信号二总线上传控制器；

YCKB/C 联动控制装置：就地安装于各排风口风阀本体，接收指令执行风口开启、关闭动作；二总线 NH‑RVS‑2×2.5mm²+JDG15；

选配：氢气 / CO 气体探测器；被控对象：事故排风机、常开排风口、常闭尾气排风口。

系统优点

合规适配，满足强制规范：严格对标 GB50370、数据中心设计规范强制条文，解决气体灭火防护区灾后排风联动缺失问题，助力项目顺利通过消防图纸审查与竣工验收。

三重操作兜底，安全性高：自动联动、现场本地手动、监控主机远程三重控制模式，故障、应急工况多重保障，杜绝单一操作路径失效风险。

一机两用节约投资：同一套硬件，事故模式执行灾后排风、防爆排风；常态模式充当日常排风系统，无需单独配置两套通风设备，降低项目设备及施工成本。

耐火二总线高可靠通信：整套系统采用 NH 耐火电缆 + 二总线架构，火场高温环境下控制指令、状态信号传输不中断；布线简洁，支持手拉手、T 型接线，降低施工难度。

全流程状态可追溯：风机启停、风阀开闭、联动动作全部事件本地存储，事故后可回溯调阅，便于故障排查、消防核查。

场景可定制：防护区点位数量、联动逻辑可按需定制；同时支持气体灭火工况、氢气防爆工况两类触发逻辑，适配机房、储能电池室多类型防护区。

系统功能

气体灭火全自动闭环联动功能：接收气灭预喷射信号，自动停止排风风机、关闭排风口，密闭防护区保证灭火剂浸渍时间；灭火流程结束自动开启常闭排风口、启动事故风机，快速排出防护区内高浓度有害尾气，缩短灾后业务恢复时间，规避复燃风险。

可燃气体防爆联动功能（电池室选配）：氢气探测器采集浓度达到设定阈值，系统自动启动事故排风，稀释氢气浓度，规避爆炸安全风险。

三重控制操作功能：①自动：气体灭火 / 气体浓度信号自动触发逻辑；②手动：YCKA 现场面板就地操作；③远程：YCJK 监控主机集中监控室远程控制风机、风阀。

设备状态实时采集与事件存储追溯功能：实时采集风机运行状态、风阀开闭状态；全部联动、操作、故障事件本地保存，支持查询导出，用于运维排查、消防验收。

一机两用模式切换功能：非火灾、无气体超标时，作为日常排风系统运行；收到报警信号自动切换事故应急模式。

分区独立联动功能：多个防护区可设置独立逻辑，单一防护区动作不干扰其余防护区。

故障告警功能：通信异常、设备故障，监控主机提示告警，便于运维人员提前处置隐患。
