联网风机盘管控制系统 办公楼空调末端远程管控 BA 楼宇自控系统对接

系统概述

西安亚川联网风机盘管控制系统针对甲级写字楼水系统中央空调末端打造，遵循《民用建筑管理规定》，支持室内温度控制、空调用能分户计量，可实现两部制空调计费模式（用户每月空调费 = 固定月租 + 空调能耗使用费）。写字楼办公室、会议室数量庞大，传统单机温控器只能本地操作，存在下班忘关空调、温度随意设置、能耗无法分户核算等痛点。本系统对每台风机盘管末端独立编码，采集室内温度、风机档位、阀门状态，实现本地面板操作 + 中控平台远程管控双重模式，可无缝对接 YCS‑7000 建筑设备一体化监控 BA 平台，完成整栋楼宇机电一体化管理，实现空调末端节能、运维简化、能耗可计量可溯源。系统支持制冷、制热、除湿、定时、过滤网清洗提醒、防冻保护等全套空调末端功能，综合降低空调末端能耗 15‑25%。

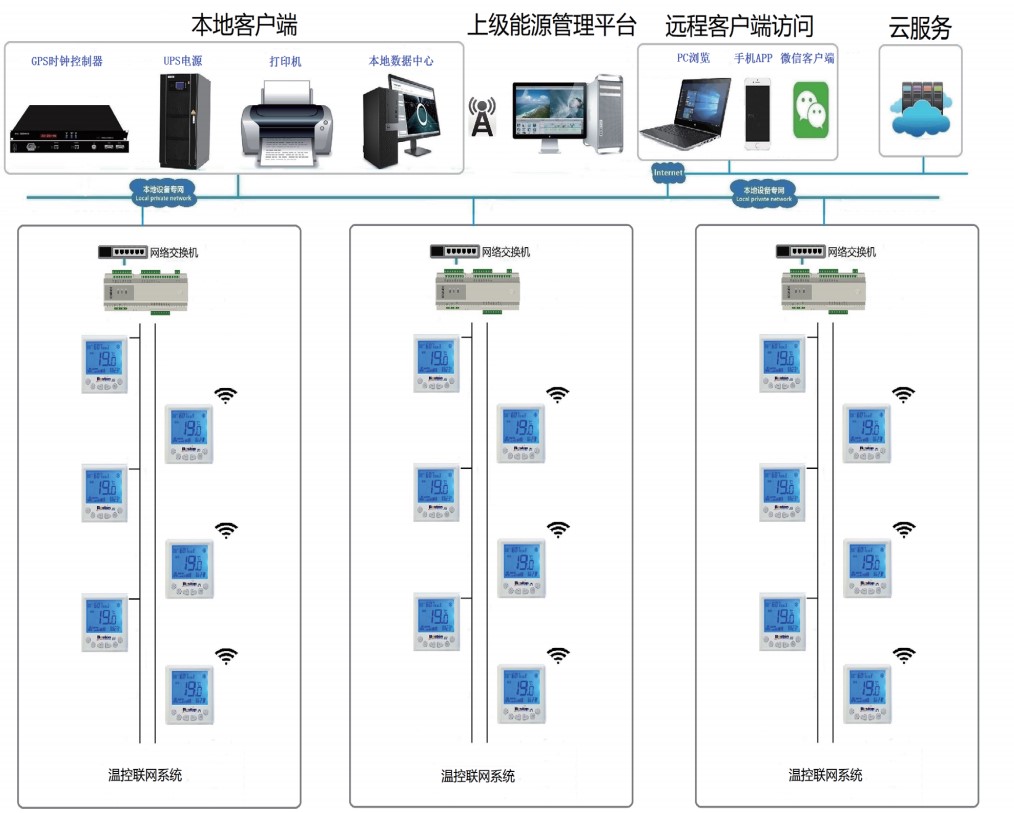

系统架构

核心产品

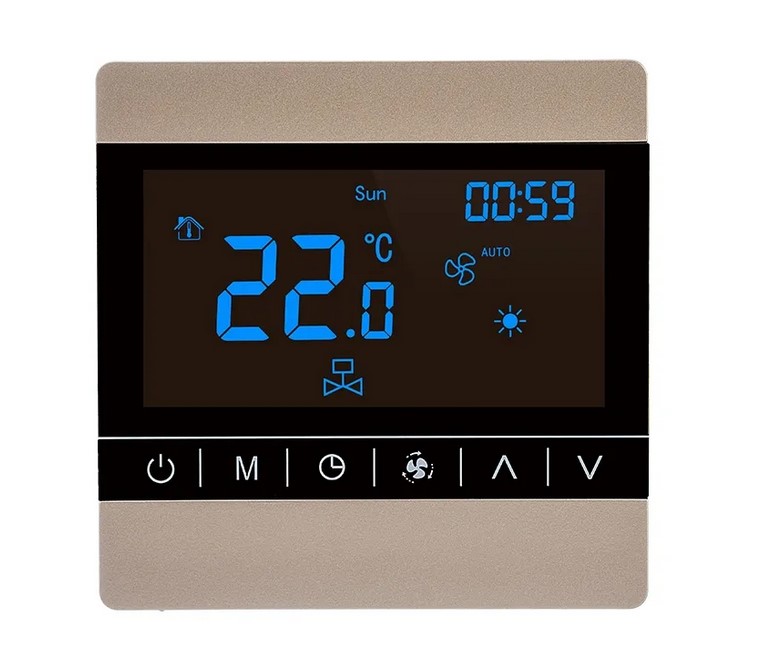

有线联网温控面板：RS485 通讯，三档风速，制冷 / 制热 / 通风 / 除湿模式，本地按键操作，实时上传温度、阀门状态，支持温度上限下限锁定。

无线联网温控面板：无线组网，无需敷设信号线缆，适配改造项目，支持电池 / 220V 双供电。

风机盘管驱动模块：实现一台温控器驱动多路风机盘管，大空间会议室、大堂多风盘同步控制。

协议转换器、智能网关：总线数据汇总、协议解析，对接上位监控平台，支持大量设备接入。

联网风机盘管计费管理软件：图形化组态界面，分户计量、两部制计费、运行记录、报表统计、维修计划生成。

应用场景

本方案适用于甲级写字楼、企业总部大楼、行政办公建筑。覆盖独立办公室、大小会议室、大堂接待区。

按楼层、部门分组管控；实现上班定时开机、下班后远程统一关停空调；

可限制用户温度设置区间，杜绝夏季过低制冷、冬季过高制热；

会议室支持临时定时模式；可实现租户分户空调能耗计量与计费；

故障、过滤网到期平台弹窗告警，降低物业运维巡检工作量；

可与 YCS‑7000 建筑设备一体化监控系统深度融合，冷热源机房 + 空调末端整套打通。
