XM13 马氏体沉淀钢：高温结构件的热处理性能调控指南

XM13马氏体沉淀钢高温结构件的热处理性能调控指南

XM13马氏体沉淀钢是一种以铁镍铬为基体的沉淀硬化型不锈钢材料，在国标体系中对应牌号0Cr13Ni8Mo2Al，在美标体系中对应牌号XM13或者UNS S13800。这种材料从上世纪六十年代开始应用于航空航天领域，最初是为解决超高强度钢在耐腐蚀性和焊接性能方面的不足而开发的替代方案。经过半个多世纪的应用验证，这种材料在各类承受高载荷同时又需要一定耐蚀性的工况下表现出稳定的使用性能，目前已经成为航空结构件、海洋工程紧固件、高精密模具以及核工业弹性元件等领域的常用选材。

从化学成分的角度来看，XM13的合金配比设计具有清晰的逻辑。碳含量控制在百分之零点零五以下，这种低含碳量设计保证了材料在焊接过程中不容易在晶界析出铬的碳化物，从而避免了晶间腐蚀倾向。铬含量控制在百分之十二点二五到十三点二五之间，这个范围既保证了材料在大气环境和海洋环境中的基本耐蚀性，又不会因为铬含量过高导致铁素体相比例失控。镍含量在百分之七点五到八点五之间，镍元素在这里承担着稳定奥氏体相区的作用，让材料在淬火后能够获得完整的板条马氏体组织。钼含量为百分之二到百分之三，钼元素主要贡献抗点蚀能力和高温强度。铝含量在百分之零点九到一点三五之间，这是沉淀硬化的核心元素，铝与镍共同作用形成金属间化合物强化相。另外材料中还含有不超过百分之零点一零的氮，氮元素在后续的热处理过程中对晶粒细化有积极作用。

这种材料的显微组织特征非常值得关注。在固溶处理状态下，XM13获得的是完全的马氏体组织，这种组织形态具有体心立方结构，本身就具备较高的强度和硬度。不过固溶态的马氏体组织塑性相对有限，不能直接作为最终使用状态。随后的时效处理过程让材料内部发生沉淀析出反应，在回火马氏体基体上均匀弥散地析出尺寸极小的强化相颗粒。这些颗粒的直径通常在几纳米到几十纳米之间，与基体保持着共格或者半共格的界面关系，能够有效阻碍位错运动，从而在不显著牺牲塑性的前提下大幅提升强度指标。正是这种微观组织演变规律，决定了XM13的最终力学性能在很大程度上取决于热处理工艺参数的精确控制。

在固溶处理环节，推荐的加热温度范围是九百二十五摄氏度到一千零五十摄氏度。具体的保温时间需要根据工件的有效截面尺寸来确定，一般按照每二十五毫米厚度保温一小时的经验公式计算。固溶处理完成后需要在三十秒以内快速冷却至室温，通常采用油冷或者水冷方式，确保获得完全的马氏体组织而不发生铁素体或者珠光体的转变。对于截面尺寸较大的工件，如果担心淬火变形问题，也可以采用分级淬火或者等温淬火的方式，但需要适当调整后续时效工艺来补偿性能差异。固溶态下材料的典型硬度值在三十HRC到三十四HRC之间，这个状态适合进行机械加工，因此大多数XM13零部件都是在固溶态完成粗加工后再进行时效处理。

时效处理是整个热处理流程的核心环节。XM13的时效温度范围较宽，从四百五十摄氏度到六百二十摄氏度都可以实现强化效果，但不同温度下获得的性能组合差异明显。在四百五十摄氏度到五百摄氏度这个低温区间进行时效，析出相尺寸细小且数量多，材料可以获得最高强度水平，抗拉强度可以达到一千五百兆帕以上，但此时塑性指标相对偏低，断面收缩率可能在百分之三十左右。如果时效温度提高到五百五十摄氏度到六百摄氏度，析出相开始粗化，强度会有所回落，抗拉强度大约在一千三百兆帕到一千四百兆帕之间，但塑性指标明显改善，断面收缩率可以达到百分之四十五以上。当时效温度超过六百摄氏度时，材料进入过时效状态，强度下降速度加快，但断裂韧性和耐应力腐蚀性能反而提升。因此实际生产中需要根据零部件的具体服役条件来选择时效温度，承受纯拉伸载荷的紧固件通常采用低温时效追求高强度，承受冲击或者复杂应力状态的结构件则适合采用中高温时效获得强韧性匹配。

深冷处理是提升XM13尺寸稳定性和耐磨性能的有效辅助手段。将固溶处理后的零件冷却至零下七十摄氏度以下并保温两小时以上，可以让残留奥氏体继续转变为马氏体，减少后续使用过程中的组织演变。对于精密轴承和液压元件这类对尺寸稳定性要求极高的产品，深冷处理几乎是必须的工序。需要注意的是深冷处理后材料内部会积累一定的内应力，建议在深冷处理后再进行一次低温回火来消除应力，回火温度通常比主时效温度低三十摄氏度左右。

在热处理后的力学性能验证方面，行业内普遍关注几个关键指标。抗拉强度是设计选型时的首要参考值，不同热处理状态下XM13的抗拉强度覆盖范围很宽，从固溶态的约一千兆帕到低温时效态的一千五百兆帕以上，这种宽泛的性能调节空间为设计人员提供了灵活的选材余地。屈服强度通常能达到抗拉强度的百分之八十五到百分之九十，这个屈强比水平说明材料的强度储备充足，在过载条件下不容易发生明显的塑性变形。硬度指标与抗拉强度具有良好的对应关系，固溶态大约为三十HRC，低温时效后可以达到四十四HRC到四十八HRC。冲击韧性方面，标准夏比V型缺口冲击功在高温时效状态下可以达到四十焦耳以上，低温时效状态下会降低到二十焦耳左右，实际应用中需要权衡强度与韧性的关系。

耐腐蚀性能是XM13区别于普通超高强度钢的重要优势。在五百小时中性盐雾试验条件下，经过适当热处理后的XM13表面不会出现明显的红锈点蚀，这种耐蚀性水平虽然无法与奥氏体不锈钢相比，但在沉淀硬化不锈钢家族中已经属于中等偏上的表现。在含硫化氢的酸性油气环境中，XM13表现出良好的抗硫化物应力开裂能力，这使其成为酸性气田井下工具和管汇接头的常用材料。需要注意的是材料的耐蚀性与其表面状态密切相关，经过机械加工或者磨削的表面由于存在残余压应力，耐蚀性优于经过酸洗的表面。在可能接触氯离子环境的工况下，建议对XM13零件进行钝化处理或者镀覆防护层来进一步提升耐蚀裕度。

焊接性能方面，XM13可以采用常规的氩弧焊和电子束焊方法进行连接。焊前需要将材料置于固溶态并且保证表面清洁无油污，焊接过程中控制层间温度不超过一百五十摄氏度。焊后应尽快进行固溶处理或者时效处理，对于无法进行完整热处理的大型焊接结构件，至少需要进行去应力退火处理来消除焊接残余应力。焊丝材料推荐选用匹配成分的填充金属，也可以采用镍基合金焊丝来改善焊缝的韧性。焊接接头的强度系数通常可以达到母材的百分之九十以上，在合理设计焊接坡口和控制热输入量的前提下，可以获得满足设计要求的焊接接头。

机加工性能方面，XM13在固溶态下具有良好的切削加工性，可以使用高速钢刀具进行常规车铣钻磨操作。推荐使用充足的冷却液来降低切削区温度，避免加工表面发生加工硬化。当材料经过时效处理达到高硬度状态后，切削加工难度显著增加，此时应选用硬质合金或者立方氮化硼刀具，并适当降低切削速度。对于需要最终获得高尺寸精度的零件，通常采用先粗加工再时效最后精磨的工艺路线，这种流程可以充分利用材料在不同状态下的加工特性，同时减少热处理变形对最终尺寸的影响。

在应用领域的具体表现方面，航空航天工业中的发动机安装节、起落架作动筒、直升机旋翼连接件等关键受力部件大量采用XM13制造，这些部件长期承受交变载荷和大气环境侵蚀，对材料的疲劳强度和耐蚀性有双重需求。海洋工程领域中的深海连接器、张力腿平台紧固件、海水泵轴等设备同样适用这种材料，其在海水飞溅区的耐点蚀性能优于同强度等级的4340钢。石油天然气行业的井下工具和井口装置也经常选用XM13，特别是含有二氧化碳和微量硫化氢的腐蚀性油气井环境中，这种材料在提供足够强度的同时能够抵抗介质腐蚀。精密机械领域中的钟表发条、仪器仪表弹性元件、传感器膜片等对弹性稳定性和滞后性能要求较高的产品，XM13经过适当的低温时效处理后能够表现出优异的弹性性能。

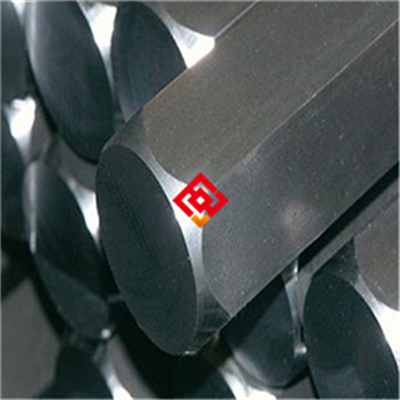

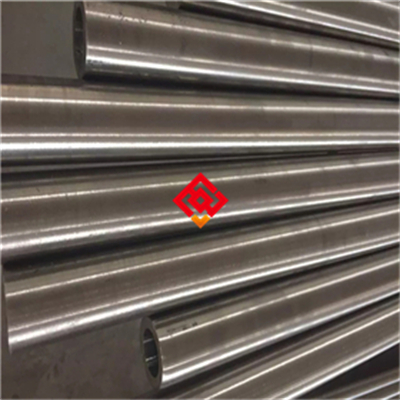

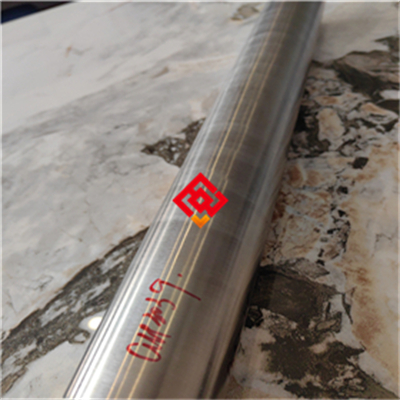

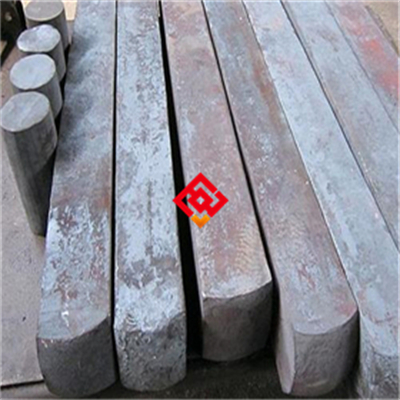

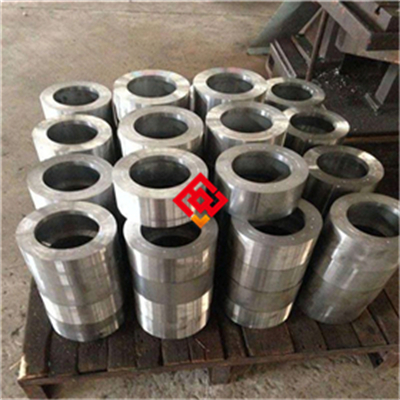

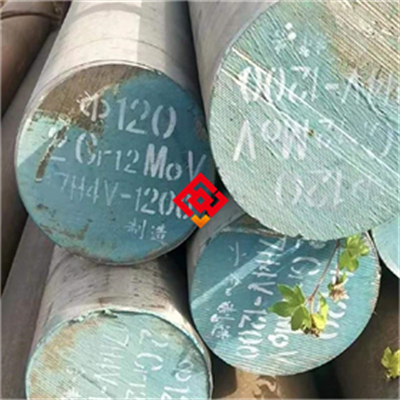

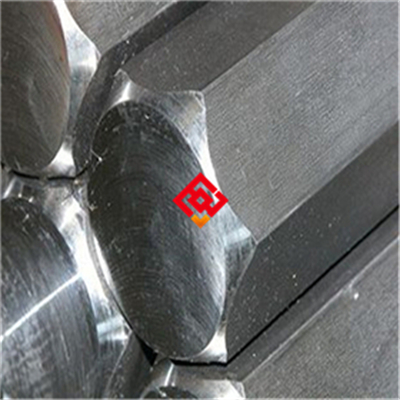

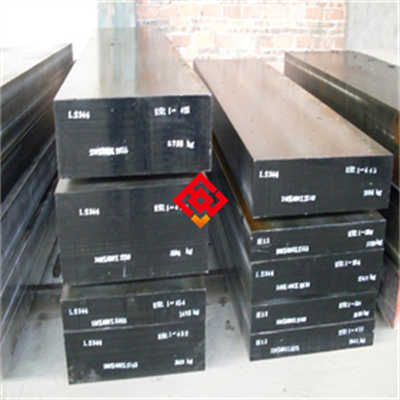

采购选型时需要注意区分不同供货状态的材料。常见的供货形态包括固溶态棒材、锻件、冷轧带材和线材，不同形态的材料在后续加工工艺上存在差异。棒材和锻件通常以固溶态供货，用户自行进行时效处理；冷轧带材可以根据用户要求以不同回火硬度状态供货，直接用于冲压成型；线材则多用于制造弹簧和紧固件。在采购合同中应明确注明材料标准、尺寸规格、供货状态和检验要求，确保到货材料符合预期的加工使用要求。对于关键承力件，建议要求供应商提供每批次的化学成分分析报告和力学性能检验报告，有条件的情况下可以委托第三方检测机构进行复验。

关于这种材料的常见使用疑问，可以从几个方面进行说明。关于最大使用温度，XM13在三百摄氏度以下可以长期保持稳定的力学性能，超过三百摄氏度后强度会随温度升高而逐渐下降，因此不适合用于高温蠕变工况。关于低温性能，材料在零下五十摄氏度以上温度范围内冲击韧性保持稳定，不会出现明显的冷脆转变，可以满足大多数低温环境使用要求。关于表面防护，虽然材料本身具有耐蚀性，但在长期接触腐蚀介质的工况下，仍建议采用阳极氧化、镀镉或者涂覆有机涂层等辅助防护措施来延长使用寿命。关于替代材料的对比，与同强度级别的马氏体不锈钢相比，XM13的韧性更优；与普通沉淀硬化不锈钢相比，其强度水平更高；与钛合金相比，其成本优势明显，在耐蚀性要求不是极端苛刻的情况下具有更好的经济性。

从行业发展趋势来看，随着航空发动机和燃气轮机向更高推重比和更高效率方向发展，对高温结构件的强韧性匹配提出了更严苛的要求。XM13虽然已经服役多年，但通过优化热处理工艺参数和开发新型复合热处理工艺，其性能潜力仍在被持续挖掘。近年来有研究尝试在时效前增加一道深冷处理工序来细化析出相分布，也有通过在固溶处理时引入循环加热方式来实现晶粒超细化，这些工艺改进都能够在现有材料成分基础上进一步拓展性能边界。对于设计人员来说，理解材料的热处理响应规律，根据实际工况灵活选择最优工艺窗口，是发挥这种材料价值的核心所在。
