一、系统介绍
YCS-7000建筑设备一体化监控系统，依据《民用建筑电气设计标准》GB 51348-2019第18.14节建筑设备一体化监控系统的要求，实现建筑的设备监控、电力监控、照明控制、剩余电流监测、用能计量、建筑环境监测、能效管理等建筑监控和管理功能。系统将建筑设备控制系统通过网络进行相互连接，形成综合一体化的供电、监测和控制系统。传统建筑配电与监控分离，存在布线复杂、协调成本高、数据孤岛等问题。YCS-7000一体化配电箱/柜采用电容型触摸屏监测及控制箱柜主要元件参数及状态，可定制化UI。进线断路器具备分/合闸状态实时采集，电源信息采集器监测三相电参数、剩余电流和4路温度；分支断路器支持远程或本地操控，具备三相不平衡/缺相、过流、欠/过压报警。

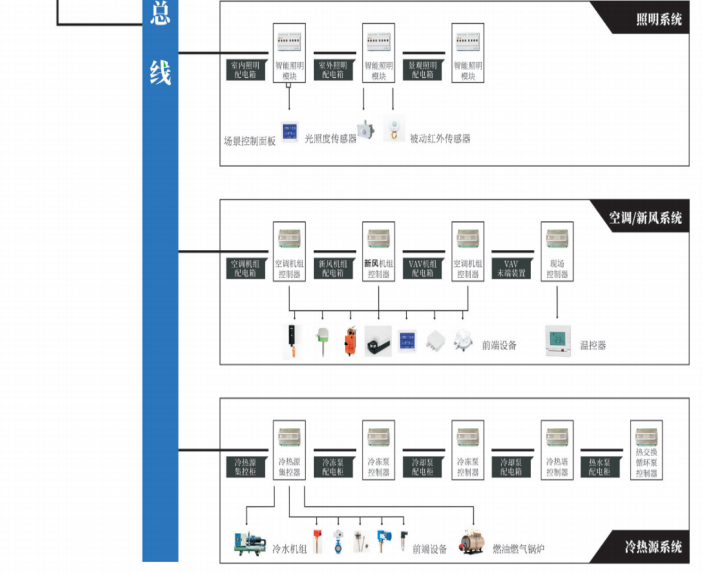

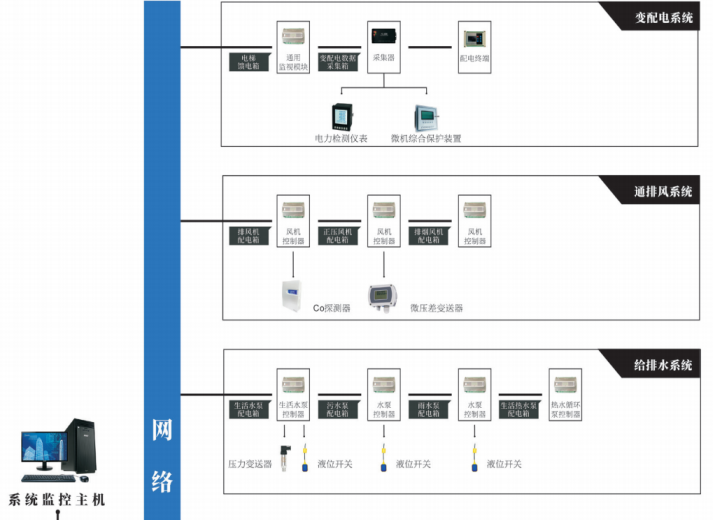

二、系统架构
三、系统功能
强弱电一体化：建筑设备控制集成能效跟踪、二次电路、BA控制功能
设备控制一体化：一对一控制，接线及程序一致，便于施工、调试及运维管理
通讯与布线一体化：一根通讯总线统一线材和协议，减少布线成本
系统可靠性高：控制器标准程度高，单个控制器故障仅影响单台设备
工程造价低：全方位降低管材成本、施工成本、调试服务成本、平台软件成本与后期运维成本

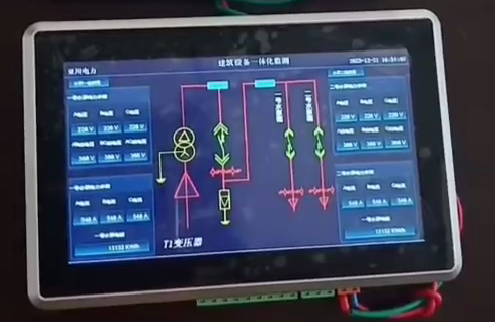

电容型触摸屏监测及控制，可定制化UI
进线断路器状态实时采集，电源信息采集器监测三相电参数及剩余电流、温度
分支断路器远程或本地操控，支持三相不平衡/缺相、过流、欠/过压报警
配电监控场景下支持进线/分支断路器状态采集、三相电参数实时监测、剩余电流监测、温度监测、远程分合闸控制、电能计量、故障报警与定位
四、核心产品型号
建筑设备一体化监控箱（配电型）
一体箱/柜控制面板 LCD-7
冷热源集控器 YCS-7000MZK
冷却塔节能控制器 YCS-7000MT：集成冷却塔电控柜二次电路，支持自循环泵连锁控制、进出水温度压力监测、多塔冷却平衡、低温保护、冷却塔风扇最佳组合配置及自动均衡磨损、变频器控制
热交换系统控制器 YCS-7000MR：集成循环泵电控柜二次电路，支持换热器一次水阀门监控、一次/二次水供水温度压力检测、循环泵组监控及最佳组合配置、自动均衡磨损、变频器控制
智能照明控制器 YCS-7000MZM：2AI、2DI、8继电器输出，每路最大容性负载16A，支持现场面板控制、照度及人体探测联动、时间表控制、消防联动及远程控制
五、适用场景
适用于各类建筑的配电箱/柜升级改造，以及新建项目的一体化配电监控设计。可替代传统的配电箱+电力仪表+BA控制器的分离方案，节省空间和成本。
