2.4374 德标低膨胀合金：电子封装恶劣环境匹配性

2.4374德标低膨胀合金电子封装恶劣环境匹配性

电子封装领域对材料的尺寸稳定性要求极为苛刻，尤其是在温度波动频繁、机械振动持续存在的工业应用场景中，普通金属材料因热膨胀系数与芯片或陶瓷基板不匹配，容易在焊点或界面处产生热疲劳应力，最终导致封装失效。针对这一长期存在的技术痛点，德标2.4374合金材料凭借其独特的物理特性，逐渐成为高可靠性电子封装结构中的关键选材方案。该材料属于铁镍钴系低膨胀合金，其核心价值在于能够在较宽的温度区间内保持接近零的线膨胀系数，这一特性使其在精密电子组件的气密封装、引线框架以及热补偿结构中展现出不可替代的适用性。

从材料成分来看，2.4374合金严格遵循德国工业标准DIN 17745对低膨胀合金的化学成分要求，其镍含量控制在特定区间，钴含量也经过精确调配，同时铁元素作为平衡余量存在。这种特定的元素配比并非随意设定，而是基于合金内部晶体结构在居里温度以下呈现出的因瓦效应。因瓦效应指的是合金在特定温度范围内，其热膨胀行为受到磁致伸缩现象的补偿，从而获得极低的热膨胀系数。实际测试数据显示，2.4374合金在室温至两百摄氏度的温度区间内，平均线膨胀系数可稳定控制在每开尔文一点五乘以十的负六次方米以内，这一数值远低于常规不锈钢或铜合金材料。对于封装工程师而言，这意味着在焊接冷却过程以及设备运行发热过程中，合金框架与半导体芯片之间的尺寸错配量被压缩到极小水平，界面应力显著下降。

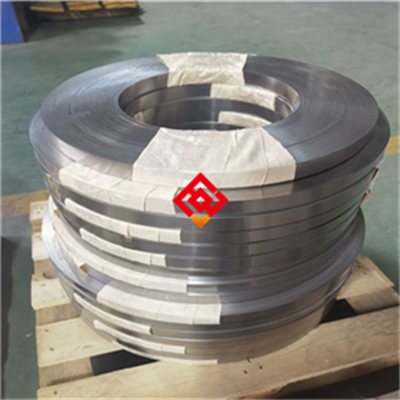

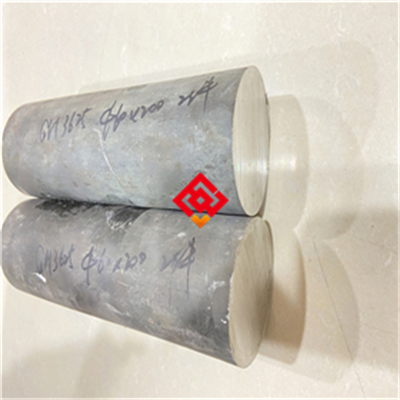

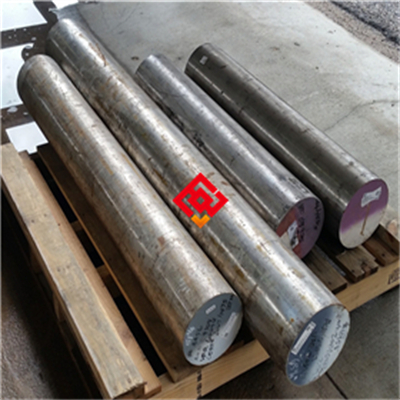

该合金的生产加工环节同样值得关注。2.4374合金通常以真空感应熔炼加真空自耗重熔的双联工艺制备，这种冶炼路径能够有效降低材料中的气体含量与非金属夹杂物，提升合金的纯净度与组织均匀性。经过锻造开坯和热轧冷轧工序后，材料以冷轧带材或精密棒材的形态供应市场。带材表面经过光亮退火处理，表面质量良好，厚度公差可控制在正负零点零一毫米以内，能够满足引线框架冲制或蚀刻工艺对尺寸一致性的严格要求。对于需要深冲成型的复杂封装壳体，该合金还具备良好的塑性变形能力，在退火状态下其延伸率可达百分之三十以上，能够适应多工位连续拉伸成型工艺而不产生开裂缺陷。加工硬化速率适中，后续的切削、钻孔或折弯工序不会因材料回弹过大而影响尺寸精度。

在电子封装的实际应用场景中，2.4374合金最常被用于制造集成电路的气密性金属外壳、继电器触点支撑件、晶体振荡器基座以及混合集成电路的密封盖板。这些应用场景的共同特点是要求封装体在经历高温钎焊、激光封焊以及后续的长期老化测试过程中，保持稳定的气密性和机械强度。合金的线膨胀系数与氧化铝陶瓷基板以及可伐玻璃的膨胀特性高度匹配，这使得封装组件在经历温度循环测试时，玻璃绝缘子与金属壳体之间的界面不会因膨胀差异而产生微裂纹。同时，该合金的导热率适中，虽然不及铜合金，但足以将芯片产生的热量有效传导至外部散热结构，避免局部过热导致的性能漂移。

从力学性能角度分析，2.4374合金在低膨胀合金系列中属于强化型牌号，其室温抗拉强度通常在五百五十兆帕以上，屈服强度不低于三百八十兆帕。这一强度水平保证了封装壳体在承受外部机械冲击或振动载荷时，不会发生塑性变形而破坏内部芯片的互连结构。硬度方面，该合金的维氏硬度值约在一百六十至二百一十之间，这一硬度范围既保证了材料的耐磨性，又不会对后续的镀金或镀镍工艺造成不利影响。需要注意的是，该合金在零下六十摄氏度的低温环境下仍能保持稳定的尺寸与韧性，不会像某些普通钢材那样发生脆性转变，这对于航空航天或极地探测设备中的电子模块尤为重要。

安装操作与加工适配性方面，2.4374合金可采用常规的钎焊工艺与无氧铜或蒙乃尔合金连接，当采用银铜共晶焊料时，焊接温度通常控制在七百八十至八百二十摄氏度之间，此时合金的晶粒长大倾向较小，焊接接头强度可靠。激光封焊是该合金在封装领域应用最广泛的连接方式，由于材料对近红外波段激光的吸收率适中，焊接过程中热影响区狭窄，焊缝成型美观且气密性可达到每立方厘米每秒一点零乘以十的负九次方帕立方米以下。对于需要在封装壳体上制作精细图形的场景，光化学蚀刻工艺能够获得边缘整齐、无毛刺的引线孔或台阶结构，蚀刻深度均匀性良好，不会出现侧蚀过大的问题。

日常维护保养方面，2.4374合金在清洁干燥的环境中具有良好的耐蚀性，但长期暴露于高湿度或含盐雾气氛中，表面仍可能出现轻微氧化。因此建议在存储与运输过程中采用气相防锈纸包裹，或者进行真空包装处理。封装成品在装配前若经过电镀镍或电镀金处理，其耐蚀性与可焊性将进一步提升。对于使用过程中可能接触到的助焊剂残留，推荐采用超声波清洗配合去离子水漂洗的工艺路线，清洗后需在八十摄氏度左右的烘箱中充分烘干，避免水渍残留影响后续的密封性能。

选型参考方面，当设计人员需要在2.4374合金与普通可伐合金之间做出选择时，应重点评估工作温度范围与机械强度要求。如果封装体长期工作温度超过四百摄氏度，或者需要承受较高的外部压力，2.4374合金的强度优势将更加明显。而对于成本敏感且工作条件温和的消费级电子封装，可伐合金的性价比可能更高。此外，该合金的磁导率较低，适用于对电磁干扰敏感的精密传感器封装，不会引入额外的磁路干扰。在采购环节，建议要求供应商提供每批次的化学成分分析报告以及膨胀系数实测数据，确保材料批次间的性能一致性。

常见问题方面，用户可能会关心该合金是否可以进行热处理强化。实际上，2.4374合金属于固溶强化型材料，无法通过时效沉淀处理进一步提升强度，任何试图通过热处理提高硬度的操作都可能导致膨胀系数异常升高。另一个常见疑问是焊接后是否需要进行去应力退火，对于结构复杂的封装壳体，在粗加工后进行一次四百摄氏度保温两小时的去应力处理是必要的，这样可以减少后续精密加工中的变形量，但最终成品不应再进行高温热处理，以免破坏已形成的稳定组织。关于该合金与不锈钢的混合使用，需要特别注意的是，两者膨胀系数差异较大，在温度交变环境下不宜直接焊接在一起，中间应设置过渡环或采用柔性连接结构。

行业应用价值层面，随着第五代通信基站、新能源汽车电控系统以及工业物联网传感器对高可靠性封装需求的快速增长，2.4374合金的市场应用范围正在从传统的航空航天领域向高端民用领域延伸。特别是在光通信模块的封装中，激光器芯片与光纤阵列的耦合对准精度要求达到亚微米级别，封装壳体任何微小的热变形都会导致光路偏移，该合金的低膨胀特性在此类应用中发挥了关键作用。同时，该合金的回收再利用价值较高，生产过程中的边角料可以返回冶炼厂重新熔炼，符合绿色制造的发展方向。

综合来看，2.4374德标低膨胀合金在电子封装领域的应用价值体现在其对恶劣温度环境的适应性、与陶瓷及玻璃材料的匹配性以及长期服役过程中的稳定性。该材料的技术参数明确，加工工艺成熟，选型依据清晰，能够为电子封装设计人员提供一种可靠且可预期的材料解决方案。在具体的项目实施过程中，建议结合有限元仿真分析，对封装结构在极端温度循环下的应力分布进行预判，从而充分发挥该合金的性能潜力，提升电子组件的整体使用寿命。
