Alloy690 核电级合金：蒸汽发生器传热管恶劣环境性能要求

Alloy690核电级合金 蒸汽发生器传热管恶劣环境性能要求

蒸汽发生器是压水堆核电站一回路系统中的关键设备，其运行状态直接关系到整个核电机组的安全性与经济性。在众多部件中，传热管占据着蒸汽发生器换热面积的绝大部分，同时承受着高温、高压、辐照以及复杂化学环境的共同作用。传热管的选择与性能表现，历来是核电设计与运维领域关注的焦点。早期压水堆核电站普遍采用Inconel 600合金作为传热管材料，但在长期运行过程中，部分机组暴露出了应力腐蚀开裂的隐患，这促使行业转而寻求更具抗腐蚀能力的替代材料。Alloy 690合金正是在这样的背景下被开发并逐步推广应用，如今已成为新建压水堆核电机组蒸汽发生器传热管的主流选材。

Alloy 690是一种高铬含量的镍基合金，其名义化学成分以镍为基体，铬含量大致控制在28%至31%之间，铁含量约为7%至11%，同时含有微量的碳、锰、硅、硫、磷、铜、铝、钛等元素。与早期牌号相比，显著提高的铬含量赋予了该合金在高温水环境中的优异耐蚀性能。在压水堆一回路的高温硼酸锂水化学条件下，较高的铬含量有助于形成更为稳定且具有自我修复能力的氧化膜层，这层氧化膜能够有效阻隔腐蚀介质与基体金属的直接接触，从而大幅降低应力腐蚀开裂的敏感性。此外，合金中添加的钛与铝元素在冶炼过程中起到脱氧与细化晶粒的作用，有利于获得均匀的显微组织。

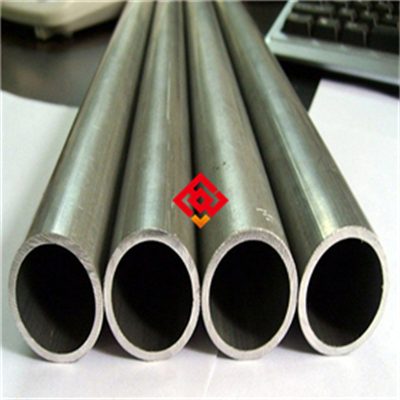

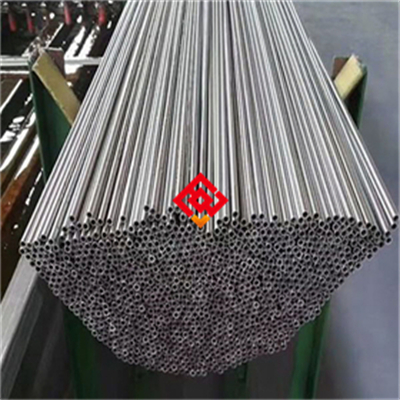

从生产加工工艺来看，Alloy 690传热管的制造流程相当严谨。管坯通常采用真空感应熔炼加电渣重熔的双联工艺制备，以确保钢锭的纯净度与成分均匀性。随后经过锻造、热挤压、冷轧或冷拔等多道次变形工序，逐步将管材加工至所需规格。传热管的典型外径多在17毫米至22毫米之间，壁厚约在1毫米至1.3毫米左右。冷加工完成后，还需进行固溶热处理与特殊的热处理制度，以获得适宜的晶粒度与碳化物分布状态。对于最终交付使用的成品管，还需要进行涡流检测、超声检测、水压试验以及晶间腐蚀试验等一系列严格的检验项目，确保每一根管材都满足技术规格书的要求。

在微观组织层面，Alloy 690的耐腐蚀性能与其晶界状态密切相关。通过合理控制固溶处理温度与随后的时效热处理工艺，使碳化物在晶界上呈半连续或颗粒状析出，这种组织形态有利于抑制铬元素在晶界附近的贫化现象。与敏化态组织相比，经过优化热处理后的Alloy 690在晶界处保持了较高的铬浓度，从而显著提升了抵抗晶间腐蚀与晶间应力腐蚀开裂的能力。这一特性对于蒸汽发生器传热管而言至关重要，因为传热管在制造、胀管以及运行过程中，其内壁与外壁都会承受不同程度的拉应力，而缝隙区域与沉积物下方往往容易富集杂质离子，形成苛刻的局部腐蚀环境。

从实际应用工况角度分析，蒸汽发生器传热管面临的主要腐蚀形态包括应力腐蚀开裂、点蚀、缝隙腐蚀以及微动磨损。一回路侧的高温含硼水与二回路侧的沸腾含磷酸盐或全挥发处理水环境，对管材提出了极高的综合性能要求。Alloy 690凭借其出色的抗应力腐蚀能力，在模拟压水堆运行环境的长期试验中表现稳定，其裂纹扩展速率远低于传统材料。同时，该合金在含氯化物、硫酸盐等杂质的二回路介质中也表现出良好的抗点蚀性能，这对于防止管壁穿孔泄漏具有重要意义。

在安装与运行维护层面，蒸汽发生器传热管在役检查是核电站大修期间的重点项目。涡流检测是常用的无损检测手段，通过标准样管标定检测系统，能够对传热管的壁厚减薄、裂纹缺陷以及支撑板处磨损情况进行有效筛查。Alloy 690管材具有适宜的电导率与磁导率，为涡流检测信号的分析判读提供了便利。当检测发现传热管存在一定程度的劣化时，通常会采取堵管措施，即将缺陷管两端封堵，使其退出运行。堵管率是衡量蒸汽发生器健康状态的重要指标，Alloy 690传热管的长期可靠性有助于将堵管率维持在较低水平，从而保障机组的出力与运行经济性。

对于采购选型而言，使用单位需要关注管材的供货状态、尺寸公差、表面质量以及力学性能指标。通常要求室温抗拉强度不低于某一规定值，同时具备良好的延伸率与晶粒度等级。在高温持久性能方面，需要关注材料在长期服役温度下的组织稳定性。不同制造厂家的产品在微量杂质元素控制水平上可能存在差异，这些差异有时会对长期耐蚀性能产生潜在影响。因此，建立严格的入厂复验制度，对每批管材进行化学成分分析、力学性能测试与必要的腐蚀试验，是确保蒸汽发生器制造质量的重要环节。

在日常维护保养方面，蒸汽发生器传热管本身属于不可更换的隐蔽部件，其维护重点在于水质控制与二回路化学清洗。保持二回路水质的纯净度，严格控制杂质离子与溶解氧的浓度，是减缓传热管腐蚀进程的根本措施。当蒸汽发生器出现沉积物堆积或杂质浓缩情况时，需要采用化学清洗工艺去除管束表面的附着物。化学清洗剂的选择必须考虑对基体金属的腐蚀性，Alloy 690在适当的清洗液体系中具有良好的化学稳定性，能够耐受常规清洗介质的短时作用而不产生明显的基体损伤。

从行业应用价值来看，Alloy 690传热管的应用显著提升了压水堆核电站蒸汽发生器的运行可靠性。国内外多座采用该材料的核电机组已实现长期稳定运行，积累了丰富的运行经验与性能数据。随着核电行业对安全性与经济性要求的不断提高，超临界水冷堆等新一代堆型的发展也对传热管材料提出了更高要求。在现有合金体系基础上，通过进一步优化成分与制造工艺，开发具有更强耐蚀性能与更高使用温度的新型管材，已成为材料研究领域的重要方向。而对于当前在役及在建的绝大多数压水堆机组而言，Alloy 690合金凭借其经过验证的综合性能，仍将在未来相当长时期内保持蒸汽发生器传热管主力材料的地位。

在理解该材料性能特点的基础上，相关工程技术人员可根据具体的运行条件与设计需求，合理选用合适的规格与热处理状态。需要明确的是，任何材料的性能都有其适用范围与局限性，Alloy 690同样不例外。在极端苛刻的介质条件或异常工况下，该合金也可能出现性能退化。因此，在核电站运行管理中，仍需坚持预防为主、监测并重的原则，将材料性能、水质控制与在役检查三者有机结合，共同保障蒸汽发生器的长期安全运行。通过深入理解材料的组织演变规律与失效机理，推动运行维护策略的持续优化，使Alloy 690传热管的性能潜力得到充分发挥，为核电机组的安全稳定运行提供坚实保障。
