N06002 高温合金：航空发动机热端恶劣工况的经典用材

N06002高温合金航空发动机热端恶劣工况的经典用材

N06002高温合金是一种以镍为基体、加入适量铬和钼等元素形成的固溶强化型变形高温合金，国内对应牌号GH3536，国际市场上也常被称为Hastelloy X。这种材料从上世纪中期开始应用于航空发动机燃烧室等热端部件，至今仍在多种军用和民用航空动力系统中占据重要位置，同时也是地面燃气轮机、工业热处理设备以及石油化工领域高温耐蚀环境的常用选择。它的成分设计使其在九百摄氏度左右的服役温度区间内具备良好的综合性能，既能够承受高温氧化和热腐蚀，又保持了足够的组织稳定性，这是许多同类材料难以兼顾的特点。

从化学成分来看，N06002的镍含量通常控制在百分之四十七至五十八之间，铬含量在百分之二十点五至二十三，钼含量在百分之八至十，铁元素作为平衡组分约占百分之十七至二十，此外还含有少量的钴、钨、碳和锰。铬元素在高温下形成致密的氧化铬保护膜，这是材料具备优异抗氧化能力的根本原因。钼和钨的加入则显著强化了镍基固溶体基体，提高了材料在高温下的蠕变强度和持久性能。碳元素以微量碳化物的形式分布在晶界和晶内，起到一定的强化作用，但碳含量被严格控制在百分之零点一以下，避免过多碳化物析出导致韧性下降。这种多元合金化的成分体系，使得N06002在高温长时服役过程中能够保持较为稳定的显微组织，不会像某些沉淀强化型合金那样因强化相粗化而快速丧失强度。

在物理性能方面，N06002的密度约为每立方厘米八点二克，属于典型的镍基高温合金水平。它的熔点范围在一千二百九十五摄氏度至一千三百八十一摄氏度之间，热导率在常温下约为每米开尔文十一瓦，随着温度升高热导率逐渐增大。线膨胀系数在二十至一千摄氏度范围内约为每开尔文十四点五乘以十的负六次方，这一数值与多数奥氏体不锈钢和镍基合金处于同一水平，在进行异种材料焊接或装配时需要予以考虑。材料的弹性模量在常温下约为每平方毫米两万零五百公斤力，随着温度升高逐渐降低，在九百摄氏度时约为每平方毫米一万二千公斤力。这些物理参数对于工程设计人员计算热应力、预测热疲劳寿命以及设计支撑结构都具有直接参考价值。

力学性能方面，N06002在供货状态下通常具有抗拉强度不低于每平方毫米七十公斤力、屈服强度不低于每平方毫米二十八公斤力的室温性能，伸长率在百分之三十以上。在高温条件下，材料表现出典型的固溶强化合金特征，即短时强度随着温度升高而逐渐下降，但持久强度在同类材料中处于较好水平。在八百一十五摄氏度的试验条件下，材料在每平方毫米十一公斤力的应力水平下可以维持约一百小时的持久寿命。在九百摄氏度时，持久强度仍然保持在一定水平，能够满足航空发动机燃烧室机匣和火焰筒等部件的设计要求。材料还具备良好的抗热疲劳性能，这在航空发动机频繁起停和功率变化的过程中尤为重要。燃烧室部件在服役中承受剧烈的温度循环，热应力引起的疲劳裂纹是主要的失效模式之一，N06002在这一方面的表现经过长期实际工况验证，被设计部门广泛认可。

N06002的生产工艺涵盖冶炼、锻造、热轧、冷轧、热处理等多个环节。合金通常采用真空感应炉熔炼母合金，再进行电渣重熔或真空自耗重熔以进一步纯净化和细化组织。冶炼过程中严格控制气体含量和非金属夹杂物，因为这些微观缺陷在高温服役条件下会成为裂纹萌生源。变形加工方面，材料具有良好的热加工塑性，锻造和轧制温度范围较宽，通常在九百五十摄氏度至一千二百摄氏度之间进行。冷轧板材和带材在航空发动机燃烧室部件制造中使用最为广泛，冷变形后的材料需要进行中间退火和成品热处理，以获得细小的晶粒度和均匀的组织。成品热处理制度一般为一千一百摄氏度左右保温适当时间后快速冷却，这样可以在保证强度的同时获得良好的塑性匹配。焊接性能是N06002的一个重要优势，它可以采用氩弧焊、等离子焊、电子束焊等多种方法进行连接，焊后不需要必须进行热处理，这为复杂薄壁结构的制造提供了便利。在焊接薄板结构时，需要注意控制热输入和层间温度，以防止晶粒过度长大和焊接裂纹的产生。

在航空发动机领域，N06002的应用集中在燃烧室和加力燃烧室等温度最高、热冲击最剧烈的区域。燃烧室火焰筒长期处于九百摄氏度至一千摄氏度的燃气环境中，同时承受燃烧振荡引起的振动载荷和热应力，对材料的抗氧化性和热疲劳抗力要求极高。N06002制成的火焰筒通常采用薄板冲压和焊接工艺成形，壁厚一般在零点五毫米至一点五毫米之间，通过气膜冷却和冲击冷却等热防护技术降低实际金属温度。加力燃烧室中的混合器和稳定器也大量使用这种材料，这些部件在加力接通时温度骤然升高，在加力切断时又快速冷却，温度循环非常剧烈。N06002在这一工况下表现出的抗热疲劳开裂能力，使其成为这一应用场景的标准材料之一。此外，航空发动机的某些密封件、波纹管和热交换器也采用N06002制造，利用其在高温下的弹性稳定性和耐蚀性。

地面燃气轮机是N06002的另一个重要应用领域。工业燃气轮机的燃烧室和过渡段部件工作温度与航空发动机相近，但对寿命和经济性要求更高。N06002在这些部件中的应用可以追溯到上世纪六十年代，至今仍在多种型号的燃气轮机中服役。相比航空发动机，地面燃气轮机的燃料种类更加多样，可能含有钒、钠、硫等腐蚀性元素，这对材料的热腐蚀抗力提出了额外要求。N06002中的高铬含量使其在含硫燃气环境中具有一定的抗热腐蚀能力，但在燃料质量较差时，仍需配合涂层防护措施来保证足够的使用寿命。在化工和石油炼制行业，N06002被用于制造高温含氯或含氟气氛下的设备部件，例如乙烯裂解炉的辐射管、催化重整装置中的高温管道和容器内件。这些工况温度通常在六百摄氏度至九百摄氏度之间，同时存在氧化性或还原性腐蚀介质，N06002凭借其兼顾耐高温和耐腐蚀的特性，在这些领域获得了稳定的应用份额。

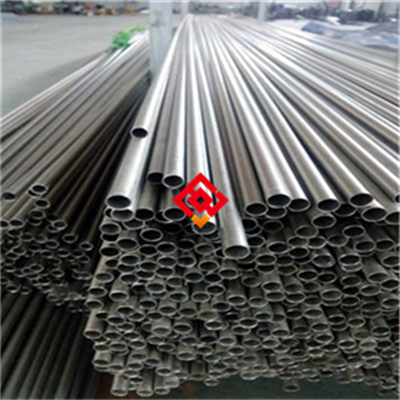

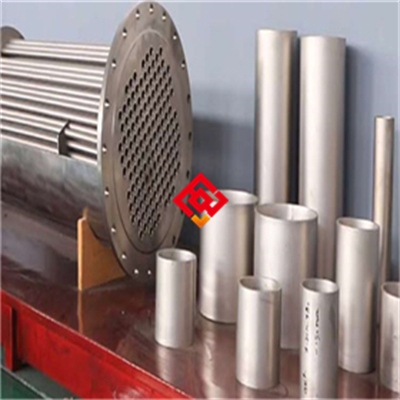

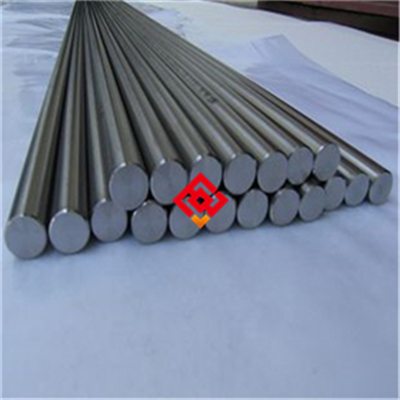

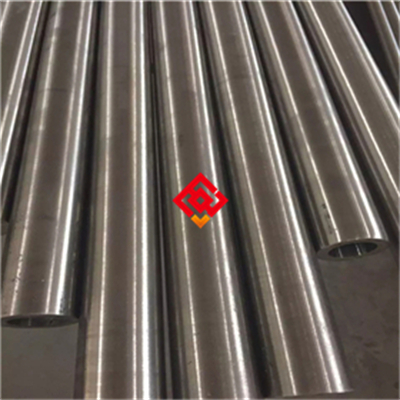

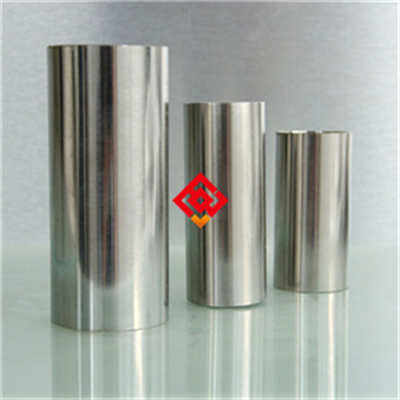

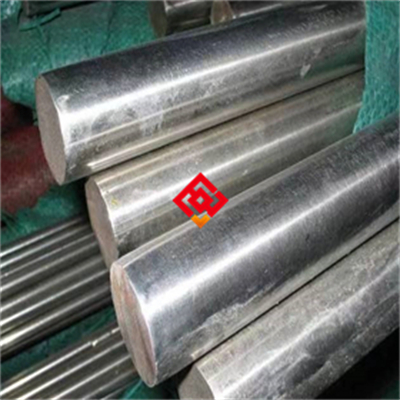

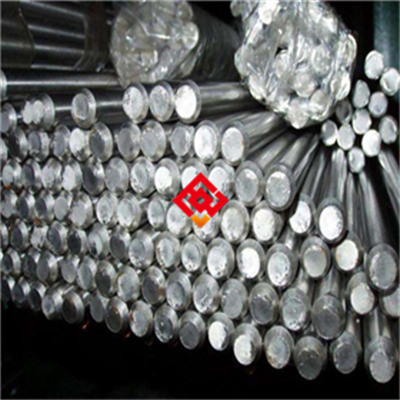

在选用N06002材料时，需要根据实际服役条件综合考虑多个因素。材料的供货形式包括热轧板材、冷轧薄板、带材、棒材、锻件、管材和丝材等，不同形式对应不同的加工方法和应用方向。板材和带材主要用于钣金焊接结构，棒材和锻件用于制造螺栓、法兰和支撑件等承力部件，管材用于高温输气管道和换热器。采购环节中需要关注材料的冶金质量，包括化学成分偏差、气体含量、晶粒度均匀性和表面质量。材料应附有完整的质量证明书，标明炉批号、化学成分、力学性能和热处理状态等信息。在焊接制造过程中，推荐使用匹配的焊丝或焊条，焊接坡口应保持清洁，避免油脂、水分和有机物污染。对于要求较高的航空部件，焊接后应进行无损检测，包括渗透探伤和射线探伤，确保焊缝质量满足设计图纸要求。

关于N06002的日常维护和失效分析，需要了解一些典型的损伤模式。长期高温服役后，材料表面会形成氧化皮，氧化皮的剥落和再生会导致材料截面逐渐减薄，这是影响寿命的自然过程。热疲劳裂纹通常从应力集中部位或焊缝缺陷处萌生，沿晶界扩展，呈现龟裂状形貌。在含硫气氛中，材料可能出现沿晶界的内氧化和硫化腐蚀，导致晶界弱化。发现这些损伤后，可以通过打磨去除表面裂纹并进行补焊修复，但修复次数需要控制，因为多次焊接热循环会改变材料组织，降低力学性能。对于关键承力部件，通常以更换新件为主，不进行反复修复。

与其他高温合金相比，N06002的定位是中等温度区间的抗氧化和抗热疲劳材料，它在九百摄氏度以下的综合性能价格比具有明显优势。与钴基合金相比，它的密度较低、成本较低，但高温强度略逊一筹。与沉淀强化型镍基合金相比，它的焊接性和成形性更好，但承温能力不如那些含有较多铝钛的合金。因此设计人员在选材时，会根据部件的温度水平、应力状态、寿命要求和制造成本进行权衡，N06002往往在温度不是极端高、但对成形性和焊接性要求较高的场合成为首选。

在行业标准方面，N06002对应的材料标准包括ASTM B435、B572、B619等，国内对应的标准为GB/T 14992和GB/T 15007等。航空发动机用材料还需满足更严格的专用技术条件，对纯净度、力学性能均匀性和超声波探伤质量提出更高要求。采购方在验收时，应核对材料牌号、规格尺寸、表面状态和力学性能报告，必要时进行复验，确保入厂材料符合设计文件的规定。材料的储存环境应保持干燥通风，避免与腐蚀性介质接触，薄板材料在搬运过程中应防止划伤和压痕，因为这些表面缺陷在后续成形和服役过程中可能发展为疲劳裂纹源。

N06002这款材料经过数十年工程实践的检验，其性能特点和使用范围已经非常清晰。对于从事航空发动机制造、地面燃机检修、高温化工设备设计的技术人员来说，了解这种材料的性能边界和加工特性，有助于在选材和工艺制定中做出合理决策。随着新型发动机对热端部件寿命和可靠性要求的不断提高，N06002也在通过优化成分和工艺持续改进，例如控制微量杂质元素含量、细化晶粒度和改善组织均匀性等措施，使材料的综合性能得到进一步提升。在可预见的未来，这种成熟可靠的固溶强化型高温合金仍将在高温结构材料体系中占据一席之地，与新型单晶合金和陶瓷基复合材料形成互补，共同支撑先进动力系统的发展需求。
