MONEL 404 铜镍合金：电子器件恶劣温变环境的低膨胀封接材料

MONEL 404 铜镍合金电子器件低膨胀封接材料全面介绍

在电子器件制造领域，封装材料的性能直接决定着元器件的可靠性与使用寿命，尤其当器件需要在剧烈温度变化的环境中工作时，材料的热膨胀匹配问题便成为设计环节的核心考量。MONEL 404 铜镍合金正是针对这一需求开发的专用封接材料，它以稳定的低膨胀特性和良好的加工适应性，在混合集成电路、半导体封装、光电器件底座以及真空电子器件等应用场景中占据着不可替代的位置。本文将从材料成分、物理参数、工艺适配、应用领域以及选型维护等多个维度，对该合金进行系统而客观的说明。

MONEL 404 合金属于铜镍系合金家族，其名义化学成分中镍含量约为百分之五十四，铜含量约为百分之四十三，其余为少量的铁、锰、硅等添加元素。与常见的蒙乃尔400合金不同，404牌号在成分设计上刻意调整了镍与铜的比例，并严格限制了碳、硫等杂质的含量，其根本目的是为了获得与特定陶瓷或玻璃基板相匹配的热膨胀曲线。这种成分上的精细调控，使得该合金在室温至四百摄氏度的温度区间内，平均线膨胀系数稳定在每摄氏度八点六乘以十的负六次方至九点二乘以十的负六次方之间，这一数值与氧化铝陶瓷、可伐玻璃以及部分微晶玻璃基板的膨胀系数高度吻合，从而在封装烧结过程中能够有效抑制因热失配而产生的内应力。

从物理性能上看，MONEL 404 合金的密度约为每立方厘米八点九一克，与普通钢铁材料相当，但在同等体积下比可伐合金轻约百分之五，这为追求轻量化的航空航天电子设备提供了有利条件。其导热系数在室温下约为每米开尔文二十一点八瓦，虽然不及纯铜或铜钨合金，但在封接合金家族中已属中上水平，能够满足功率器件对散热路径的基本要求。电阻率方面，该合金的室温电阻率约为每米平方毫米零点四八七欧姆，适中的导电性能使其既不会因电阻过大而产生显著焦耳热，也不会因导电过强而影响高频信号的传输特性，在射频封装外壳中表现出良好的综合平衡。此外，该合金的居里点远高于常规工作温度范围，意味着在器件服役温度区间内，其磁导率保持稳定，不会因温度波动而产生磁性漂移，这对于靠近敏感磁传感器布置的封装结构尤为重要。

在力学特性方面，MONEL 404 合金的供货状态通常为冷轧退火态，此时其抗拉强度约为每平方毫米四百九十牛顿，屈服强度约为每平方毫米一百七十牛顿，延伸率可达到百分之三十五以上。这种软态组织保证了材料在冲压、深拉、弯曲等冷加工工序中具备优异的成形能力，能够制作出形状复杂、壁厚较薄的封接环或引线框架。经过最终封接工艺的高温循环后，材料的强度会有所提升，同时保持良好的韧性，不会出现明显的脆化倾向。值得注意的是，该合金在高温封接过程中会在表面形成一层致密且附着力良好的氧化膜，这层氧化膜是形成气密性封接界面的关键前提，氧化膜的成分与厚度可以通过调整封接炉内的气氛露点进行控制，从而适配不同种类玻璃的润湿要求。

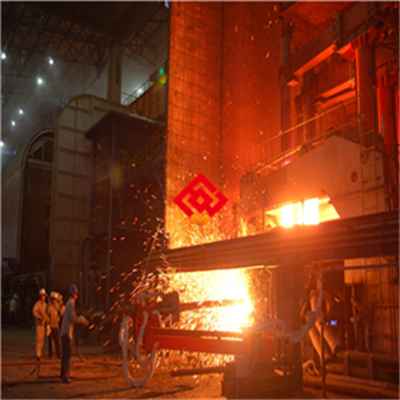

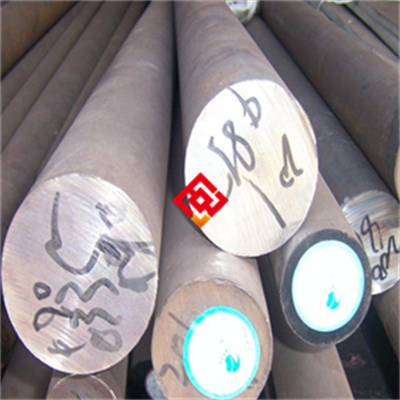

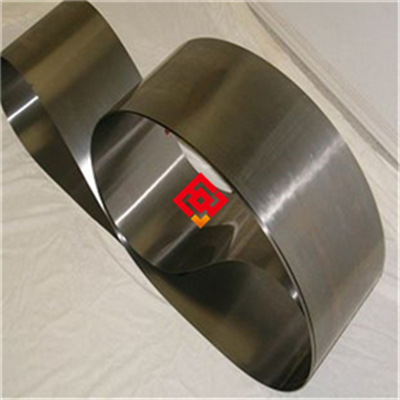

从生产工艺角度审视，MONEL 404 合金的冶炼通常采用真空感应熔炼加电渣重熔的双联工艺，以最大限度降低气体含量和有害杂质元素，确保材料批次之间的成分一致性。管材、棒材、带材及丝材等不同形态的供应产品，分别对应不同的加工流程。带材产品经过多道次冷轧与中间退火，最终厚度公差可控制在正负零点零一毫米以内，表面粗糙度达到Ra0.8微米以下，为后续的光刻或蚀刻加工提供了平整基底。丝材产品则通过拉拔模具逐级减径，表面经过抛光处理，能够满足细间距引线键合对线径均匀性的严格要求。所有出厂材料均需通过涡流探伤或超声波探伤，确保内部无裂纹、夹杂等冶金缺陷。

在实际应用场景中，MONEL 404 合金最常见的用途是作为陶瓷封装外壳的封接环或盖板材料。以氧化铝陶瓷基板与金属盖板的平行缝焊封装为例，盖板材料选用MONEL 404 合金，利用其与陶瓷相近的热膨胀系数，在激光缝焊或电阻缝焊过程中，焊缝两侧的材料同步膨胀收缩，显著降低了焊后残余应力，从而提升了封装的抗热冲击循环次数。在光通信器件中，该合金被制作成管座或插芯座，与无氧铜或钨铜热沉配合使用，既保证了光路对准的精度稳定性，又实现了热量的高效传导。在混合集成电路领域，MONEL 404 合金引线框架与玻璃绝缘子之间的匹配封接，是气密性封装的关键工序，合金表面预氧化处理后的氧化层厚度通常控制在零点五微米至两微米之间，过薄则封接强度不足，过厚则容易在玻璃中产生气泡，这一参数需要根据具体的玻璃粉牌号进行针对性调整。

关于封接工艺的适配性，MONEL 404 合金既适用于传统的高温玻璃熔封工艺，也适用于近年发展起来的低温共烧陶瓷工艺。在高温玻璃熔封过程中，封接温度通常设定在八百五十摄氏度至一千摄氏度之间，保温时间控制在十分钟至三十分钟，升温速率与降温速率需要根据玻璃的软化点与结晶特性进行精确编程，以避免封接件产生裂纹或变形。对于采用银铜钎料的钎焊连接，该合金表面无需特殊镀层即可获得良好的润湿性，但若需要长时间储存或需要与金基钎料配合使用，则建议进行预镀镍处理，镀层厚度以一点五微米至三微米为宜。在激光焊接场合，MONEL 404 合金对波长为一千零六十四纳米的红外激光吸收率适中，焊接熔深可控，热影响区狭窄，适合精密薄壁结构的密封焊接。

日常使用与维护方面，MONEL 404 合金在干燥大气环境中具有优异的耐腐蚀性能，表面不易生锈或变色。但在含硫气氛或高湿度工业环境中长期暴露，表面可能出现轻微变色，这并不影响其机械性能与电性能，若对外观有要求，可采用柠檬酸或稀硝酸进行钝化处理恢复表面状态。该合金不推荐在强氧化性酸或含氯化物的介质中长期使用，因为镍铜合金在氯离子环境中存在应力腐蚀开裂的潜在风险。在储存环节，材料应保持原包装状态，存放于通风干燥的库房内，避免与酸碱性化学品混放，带材卷料应平放或立放于专用货架，防止长期受压产生变形。对于已经完成封接工序的器件，后续的清洗过程应避免使用含氟离子的清洗剂，推荐采用去离子水配合超声波清洗，清洗后需经一百二十摄氏度以上的烘烤充分去除水汽。

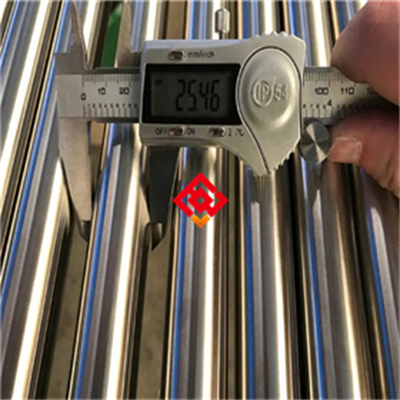

选型参考方面，采购方在确定MONEL 404 合金的具体规格时，需要明确几个关键参数。厚度与宽度的尺寸公差直接关系到后续冲压模具的配合间隙，公差过大会导致毛刺增大或尺寸超差，因此建议要求供应商提供正负公差范围内的实测报告。表面状态分为光亮退火态与氧化态两种，光亮态适合需要后续电镀或蚀刻的场合，氧化态则适合直接进行玻璃封接的场合。硬度方面，不同批次材料的维氏硬度可能存在差异，对于需要深拉成型的零件，应选择硬度值低于一百四十的软态材料；对于需要保持形状刚性的结构件，则可选择半硬态或硬态材料。此外，材料的晶粒度也会影响封接界面的微观结构，细晶粒材料在封接时更容易获得均匀的氧化层，建议平均晶粒度控制在每平方毫米四至六级之间。

常见的使用问题中，封接后出现气密性泄漏往往与合金表面清洁度不足或预氧化工艺不当有关。合金表面的油污残留会在高温下碳化，形成局部不润湿区域，导致封接界面出现通道。解决措施是在预氧化前进行严格的碱洗与酸洗活化，并在氢气气氛中实施退火处理。另一个常见问题是在温度循环试验后封接界面出现微裂纹，这通常源于升降温速率过快或封接夹具约束过强。合理的工艺窗口应将降温速率控制在每分钟五摄氏度以内，并在封接件完全冷却后再解除夹具约束。对于部分客户反馈的机加工困难问题，MONEL 404 合金的切削加工性确实比普通碳钢差，但通过选用硬质合金刀具、采用较低的切削速度与较大的进给量、配合足量的切削液，可以获得良好的表面加工质量。

从行业应用价值层面来看，随着电子设备向高频化、高功率密度化方向演进，封装材料面临的挑战不仅来自热膨胀匹配，还涉及热循环疲劳寿命、电磁屏蔽效能以及长期可靠性等多个维度。MONEL 404 合金在低膨胀封接材料体系中提供了介于可伐合金与铜基合金之间的性能平衡。相比可伐合金，它拥有更高的导热系数与更低的中子吸收截面，在核仪器封装中具有独特优势；相比纯铜或铜钨合金，它具备更接近陶瓷基板的热膨胀系数，在无应力封装设计中更具适应性。这种差异化定位使其在特定细分市场中保持稳定需求，尤其是在军工电子、石油测井仪器、深空探测器等对可靠性要求极为严苛的领域，MONEL 404 合金的应用历史已超过五十年，积累了充分的老化数据与失效模式分析结果，为设计人员提供了可信的选型依据。

在环保与可持续性方面，该合金不含铅、镉、六价铬等受限有害物质，符合RoHS指令的管控要求。废料回收体系相对成熟，加工过程中产生的边角料与切屑可由专业回收企业进行熔炼再利用，材料本身的镍铜元素具有较高的再生价值。对于终端用户而言，选择MONEL 404 合金并不意味着成本的无限增加，虽然其单价高于普通不锈钢或低碳钢，但考虑到其能够显著提升封装成品率与器件使用寿命，综合成本反而具备竞争力。特别是在批量化的陶瓷外壳封装生产中，使用该合金可以将封接开裂的不良率控制在极低水平，从而减少返工与报废带来的隐性成本。

售后技术支持方面，正规的合金材料供应商通常会提供材料质保书，明确标注化学成分、力学性能、膨胀系数实测值以及无损探伤结果。部分供应商还提供配套的预氧化处理服务，即按照客户的封接玻璃牌号，在出厂前完成表面氧化膜的制备，这能够帮助客户省去繁琐的工艺摸索过程，直接进入封接试验阶段。对于特殊尺寸需求，供应商可通过精密分条或纵剪工艺提供定制宽度带材，最小分条宽度可达到五毫米，厚度范围从零点零五毫米至二毫米均可覆盖。

综合来看，MONEL 404 铜镍合金是一款技术成熟、性能稳定、应用指向明确的专业封接材料。它不追求在所有性能指标上领先，而是在热膨胀匹配、加工工艺性、连接可靠性与环境适应性之间取得了经过实践检验的平衡。对于正在开发新型电子封装结构或面临封接开裂问题的工程师而言，深入了解该合金的特性边界与工艺窗口，有助于在项目初期做出合理的材料选型决策，避免后期反复试错带来的时间与资金浪费。本文所描述的各项参数与工艺建议均基于公开技术资料与行业通用实践，具体应用时仍应结合自身产品结构进行充分的工艺验证，以确保最终封装质量满足预期要求。
