4J29可伐合金：高温玻璃金属封接的标杆膨胀匹配材

4J29可伐合金是一种铁镍钴定膨胀合金，其核心价值在于与硬玻璃的封接匹配性。这种材料在航空航天、真空电子、半导体封装和核工业领域被广泛使用，主要承担电真空器件中金属与玻璃过渡密封的关键角色。它的名字来源于英文Kovar的音译，国内牌号统一定为4J29，对应国际上的ASTM F15合金标准。从材料科学的角度看，4J29的膨胀系数在室温至400摄氏度范围内与硼硅玻璃的膨胀曲线高度吻合，这种物理特性的精准对位，使得金属与玻璃在经历高温烧结和冷却收缩的过程中不会产生过大的内应力，从而保证封接界面的气密性和机械强度。

从化学成分构成来看，4J29的典型配比为镍29%、钴17%、余量为铁，同时严格控制碳、硅、锰、硫、磷等杂质元素的含量。镍和钴的精确配比并非随意设定，而是经过大量热力学计算与实验验证得出的结果。镍元素主要影响合金的居里点位置，钴元素则用于调整膨胀曲线的斜率，两者协同作用使合金在较宽的温度区间内维持稳定的低膨胀特性。铁基体提供了必要的机械强度和加工塑性。杂质元素的控制水平直接关系到合金的封接质量，特别是碳含量过高会导致晶界析出碳化物，降低材料的塑性并影响封接后的真空性能，因此优质4J29的碳含量通常被限制在0.03%以下。

在冶炼工艺方面，4J29的生产需要经过真空感应熔炼、真空自耗重熔或电渣重熔等精细工序。真空熔炼的主要目的是去除钢液中的气体和有害杂质，同时精确调控合金成分的均匀性。铸锭经过锻造、热轧、冷轧等多道变形工序制成带材、丝材、棒材或管材等不同规格的中间产品。冷轧过程需要控制总变形量和中间退火制度，以获得细小的晶粒组织和均匀的力学性能。成品前通常要进行光亮退火处理，在氢气或分解氨气氛中加热至850至950摄氏度，保温适当时间后快冷或缓冷，以获得适合用户后续加工使用的硬度水平和微观组织。对于要求严苛的电子管或集成电路封装应用，材料还需要通过超声波探伤和涡流检测等无损检验手段，确保内部无裂纹、分层或夹杂物等冶金缺陷。

该合金的物理性能数据具有明确的工程参考价值。其平均线膨胀系数在20至400摄氏度范围内约为4.6至5.2乘以十的负六次方每摄氏度，在20至500摄氏度范围内约为5.3至5.9乘以十的负六次方每摄氏度。居里点温度约为430摄氏度左右，超过该温度后材料由铁磁性转变为顺磁性，膨胀行为也会发生相应变化。导热系数约为17瓦每米开尔文，电阻率约为0.49微欧姆米。密度为8.36克每立方厘米。这些参数在封接结构设计时是必不可少的基础数据，设计人员需要根据实际工作温度范围来校核金属与玻璃之间的膨胀匹配程度，必要时通过调整玻璃配方或选用不同牌号的合金来优化匹配效果。

从加工成型性能来看，4J29具备良好的冷加工和热加工特性。其抗拉强度在退火态约为517兆帕，屈服强度约为276兆帕，延伸率可达30%以上，维氏硬度约为140至170。这种力学水平使得材料能够承受冲压、弯曲、深拉、旋压等多种冲制工艺制成复杂形状的零件。用户在使用过程中需要注意，由于该合金的镍含量较高，冷加工硬化速率较快，多道次变形工序之间需要安排适当的中间退火处理。切削加工时宜采用硬质合金刀具，保持适中的切削速度和进给量，并使用含硫或含氯的切削液以避免因材料粘刀而产生毛刺。磨削加工时需防止局部过热导致表面氧化或产生微裂纹，对于精密零件建议采用缓进给磨削方式。

在焊接工艺方面，4J29具有较好的钎焊和熔焊适应性。常用的钎焊材料包括银铜钎料、金镍钎料和铜钎料等，钎焊温度范围通常控制在700至1050摄氏度之间。钎焊前必须对零件进行严格的脱脂和酸洗处理，去除表面的油污和氧化层。对于氢气炉钎焊，露点应控制在负40摄氏度以下，以防止在加热过程中产生新的氧化膜。氩弧焊或电子束焊也可以用于该合金与其他金属零件的连接，但需要注意焊接热输入对膨胀性能的影响，焊接区域附近的热影响区可能会出现晶粒长大或析出相，从而影响局部的封接质量。对于要求高的真空器件，焊接完成后通常还需要进行气密性检验和残余应力消除处理。

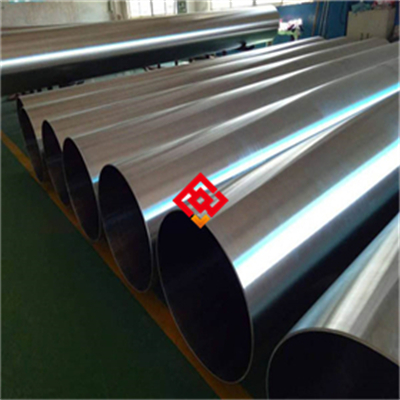

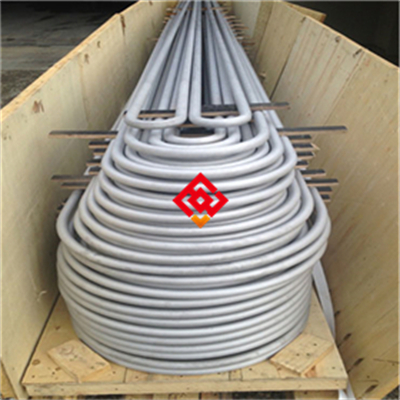

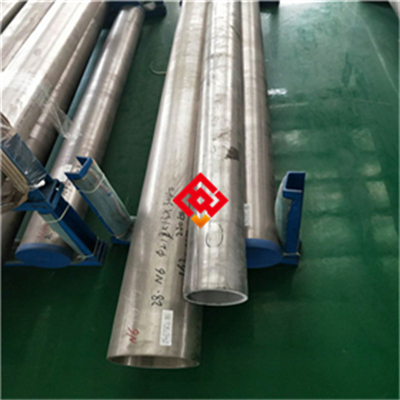

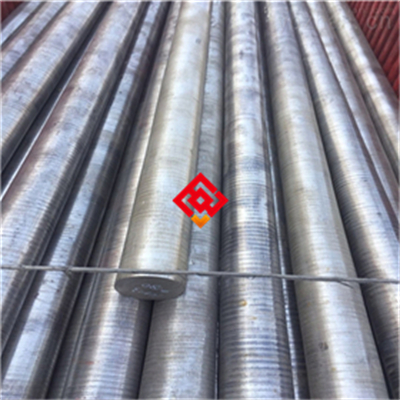

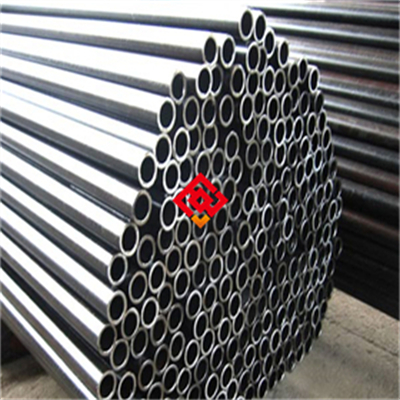

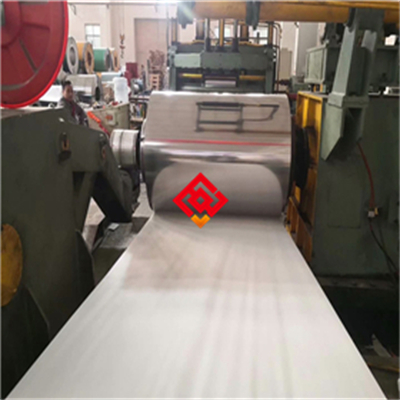

实际应用中的4J29产品形态多种多样，常见的包括冷轧带材、细丝、圆棒、方棒、管材以及冲制好的引线或封接环。带材的厚度范围从0.05毫米到5毫米不等，宽度可根据用户需求定制。丝材的直径通常从0.1毫米到6毫米，用于制造晶体管和集成电路的引线框架。管材则多用于大功率电子管的阳极引线和微波器件的窗结构。不同形态的产品在出厂前需要经过表面质量检验，带材表面应光洁无划伤、无氧化皮、无油污残留，丝材表面不允许有裂纹、折叠和明显的拉痕。对于超细丝材，还需要进行抗拉强度和延伸率的抽样测试，确保绕丝和压扁等后续工序的可行性。

在使用4J29进行玻璃封接时，工艺参数的控制直接决定产品的合格率。封接前金属零件需要经过预氧化处理，即在湿氢或空气中加热至750至850摄氏度，使表面生成一层厚度适中的氧化膜。这层氧化膜的主要成分是铁和钴的氧化物，其作用是在封接过程中逐渐溶解于玻璃熔体中，形成牢固的化学键合。氧化膜过薄会导致封接强度不足，过厚则可能造成界面处产生气泡或分层。封接温度通常依据玻璃的软化点来确定，保持在900至1050摄氏度范围内。升温速度和降温速度同样关键，冷却速率过快会在封接界面产生较大的残余应力，可能导致玻璃炸裂或封接件漏气。对于形状复杂的封接件，有时需要采用分级冷却或退火工艺来消除应力。

从选型角度给用户提供一些参考建议。如果使用温度长期超过500摄氏度，4J29的膨胀系数会明显上升，此时应考虑选用其他高温合金如4J50或4J42。如果对封接件的磁性有特殊要求，比如需要非磁性材料，那么4J29的铁磁性特性可能成为限制因素，需要改用无磁性的封接合金。对于要求极高气密性的微波器件，建议选用真空感应熔炼加真空自耗重熔工艺生产的管材或带材，这类材料的内部纯净度和组织均匀性更优。另外需要注意的是，不同批次的玻璃配方即使标号相同，其实际膨胀曲线也可能存在细微差异，因此批量生产前应使用同一批次的合金和玻璃进行工艺试验，确认封接质量稳定后再投入批量生产。

日常维护和储存方面，4J29合金在潮湿环境中容易发生表面锈蚀，因此仓库储存时必须保持干燥通风，相对湿度控制在60%以下。带材和丝材应卷绕在干净的工字轮上，并用防锈纸或塑料薄膜包裹。超过保质期的材料在使用前需要检查表面状态，如果出现轻微锈点可用酸洗或机械打磨去除，但锈蚀严重的材料不建议继续用于真空封接场合。零件加工后的半成品不宜长时间裸露存放，最好在48小时内完成下一道工序。对于已经完成封接的组件，在搬运和装配过程中应避免碰撞和急剧的温度变化，防止因机械冲击或热冲击造成封接面损伤。

从行业发展趋势来看，随着半导体芯片封装密度不断提高和功率器件小型化需求日益增长，4J29合金在光通信器件、激光器封装、传感器外壳和继电器触点等领域的需求保持稳定增长。该材料的膨胀匹配特性在较长时期内仍然难以被其他金属或复合材料完全取代。尽管市场上也出现了低膨胀的钛合金或镍基合金替代方案，但综合考虑成本、加工性能和封接工艺成熟度，4J29在标准玻璃封接应用中依然是最具性价比的选择。用户在采购时应当关注材料来源的稳定性，建议选择通过ISO9001质量管理体系认证的合格供应商，并要求随货提供化学成分分析报告和物理性能检测报告。对于关键应用场合，还可以要求供应商提供批次追溯信息，以便在出现质量问题时能够快速定位原因并采取纠正措施。
