4J52 膨胀合金：高温引线框架的尺寸稳定核心材料

4J52膨胀合金是一种专门设计用于电真空器件和半导体封装领域的关键材料，其核心价值在于通过精确控制镍和铬元素的配比，使合金的线膨胀系数与匹配的玻璃或陶瓷材料在特定温度区间内保持高度一致。这种物理特性的精准匹配，直接决定了封装组件在经历高温烧结、焊接以及长期工作温度波动时，能否有效避免因热应力集中导致的裂纹、漏气或脱焊等问题。对于要求高可靠性的电力电子模块、微波器件以及集成电路外壳而言，选用具备稳定热膨胀行为的封装材料，是保障产品使用寿命和信号传输完整性的基础前提。

从材料成分来看，4J52合金的镍含量通常控制在51.5%至52.5%之间，铬含量则位于5.5%至6.5%的范围内，其余为铁和不可避免的微量杂质元素。镍元素的作用在于调节合金的居里点位置，从而影响其在不同温度区间内的热膨胀曲线走向，而铬元素的加入则显著提升了合金在氧化性气氛中的耐腐蚀能力，尤其是在高温湿气和酸性环境下的抗锈蚀表现。这种成分组合并非随意设定，而是经过长期实践验证的成熟配方，能够与常用的DM305、DM308等钼组玻璃以及部分氧化铝陶瓷形成可靠的封接匹配。在实际生产中，材料供应商会通过严格控制冶炼过程中的化学成分波动范围，确保同一批次乃至不同批次之间的热膨胀性能保持高度一致，这是下游封装工艺参数稳定性的重要保障。

围绕材料的物理性能，4J52合金的线膨胀系数在20摄氏度至400摄氏度的温度区间内，典型值约为9.5乘10的负6次方每摄氏度，在20摄氏度至500摄氏度的区间内，该值略有上升，通常在10.0乘10的负6次方每摄氏度左右。这一数据区间是衡量其与特定封接材料匹配度的关键依据，用户在选择时需根据自身产品的实际封接温度曲线和服役温度范围进行核对。除了热膨胀特性，该合金还具备良好的导电和导热性能，其电阻率约为0.45欧姆平方毫米每米，热导率约为17瓦每米开尔文，虽然不及纯铜或铝等导电材料，但在封装引线框架的应用场景中，其电阻值足以满足信号传输和中等电流承载的要求，同时能够有效传导芯片产生的热量，辅助整体散热设计。

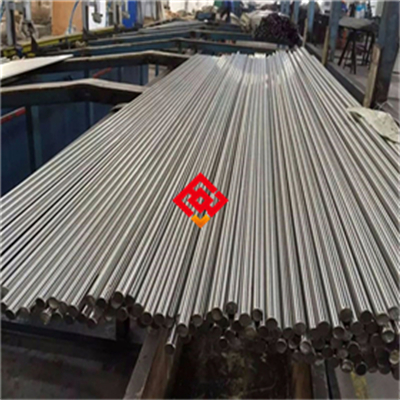

在生产工艺环节，4J52膨胀合金通常采用真空感应炉熔炼，随后经过锻造、热轧、冷轧或冷拔等工序制成不同规格的带材、丝材或棒材。冷加工后的材料内部会产生加工硬化现象，导致硬度上升而塑性下降，因此出厂状态多为软态或半硬态，以便用户进行后续的冲压、弯曲或成型操作。对于用于玻璃封接的零件，材料表面的清洁度至关重要，任何油污、锈斑或氧化皮都会在封接过程中产生气泡或虚接，因此供应商在交付前通常会进行严格的脱脂和酸洗处理，并采用真空包装或防锈纸包裹以维持表面状态。用户在使用前若发现材料表面存在轻微氧化色，可通过酸洗或机械抛光的方式去除，但需注意控制处理时间，避免因过腐蚀导致尺寸偏差。

在具体的应用场景中，4J52合金最常见的用途是制作晶体管和集成电路的外壳引线、扁平封装的外引线框架、继电器簧片以及各种电真空器件的封接边杆。以功率半导体模块为例，其内部芯片通过铝丝或铜带连接到外部引线框架，而框架材料穿过外壳的部分需要与金属化陶瓷或玻璃绝缘子形成气密性封接。若框架材料的热膨胀行为与绝缘材料差异过大，在功率循环测试中极易产生界面疲劳裂纹，最终导致气密性失效。4J52合金凭借其与多种封接玻璃的适应性，成为替代传统可伐合金的选项之一，尤其是在需要更高耐热温度或更优耐蚀性能的场合，其优势更为明显。

对于采购和技术人员来说，选型时除了关注膨胀系数，还需要对材料的表面状态、尺寸公差以及批次一致性提出明确要求。带材的厚度公差通常控制在正负0.02毫米以内，丝材的直径公差则依据标准执行，高精度应用可能需要与供应商协商定制更严格的公差范围。材料的硬度也是一个重要参考指标，维氏硬度一般在140至180之间，若硬度过高则冲裁时容易产生毛刺和开裂，硬度过低则可能导致引线成型后回弹量偏大，影响后续装配精度。因此，根据具体的成型工艺选择合理的硬度区间，是保证加工良率的重要环节。

在维护和存储方面，4J52合金虽然具有一定的耐腐蚀能力，但长期暴露在潮湿和含盐分的工业气氛中，表面仍可能出现点蚀或变色。建议将材料存放于干燥通风的库房内，相对湿度控制在百分之六十以下，并避免与酸碱性化学品混放。未开封的原包装材料在妥善保管条件下，存放期可达一年以上，但开封后的剩余材料最好尽快使用完毕，或重新进行真空封装。对于已经冲压成型但尚未进行封接作业的零件，可采用酒精或专用清洗剂进行超声波脱脂处理，干燥后尽快进入下一道工序，以减少表面污染的风险。

关于该材料在高温下的长期稳定性，需要说明的是，4J52合金在反复加热过程中，其热膨胀性能会因内部组织微调而出现轻微变化，通常表现为第一次加热循环时的尺寸变化率稍高，随后趋于稳定。因此，对于尺寸精度要求极高的精密封装件，建议在零件成型后进行一次高于实际封接温度的退火稳定化处理，以释放加工应力并稳定晶粒组织。这一步骤虽然增加了工序时间，但对于减少成品在后续多次焊接过程中的累计变形量有明显帮助。

从行业应用价值的角度来看，随着新能源发电、轨道交通以及高频通信设备的快速发展，功率模块的功率密度和结温等级不断提升，对封装材料的热匹配性和可靠性提出了更为苛刻的要求。4J52合金在成本控制与性能表现之间取得了较好的平衡，相较于某些含钴或含钼的高端合金，其原材料成本更为可控，且加工性能优良，适合大规模冲压生产。在射频微波器件领域，该合金的低介电损耗配合稳定的热膨胀特性，有助于维持信号传输路径的阻抗一致性，减少因热胀冷缩引起的相位漂移。这些实际效益已经在多个长期运行的工业案例中得到验证，使得4J52合金成为封装材料选型中一个值得认真评估的选项。

关于材料采购时的验收要点，建议用户关注随货附带的质量证明书，核对化学成分分析结果与标准要求的对应关系，并保留少量样品用于后续的膨胀系数复测。如果条件允许，可对来料进行抽样金相检查，观察晶粒度是否均匀以及是否存在明显的夹杂物或偏析带，这些内部缺陷往往会影响冲压边缘的微观质量。在批量使用前，进行小批量的试封接和热循环试验是更为稳妥的验证方式，通过实际测试获取与自身工艺条件最匹配的材料性能数据，能够有效规避因理论数据与现场工况差异造成的风险。

在加工过程中，4J52合金的切削和磨削特性与奥氏体不锈钢有相似之处，需要使用锋利的刀具和充分的冷却液，避免因加工硬化导致刀具磨损过快。对于薄带材的冲裁，模具间隙的合理设置以及冲头与凹模的同心度调整，直接关系到断面质量和毛刺高度。建议根据材料厚度和硬度，参考模具设计手册中的推荐间隙范围进行初期调试，并在试冲后通过放大镜检查断面状态，逐步微调至最佳参数。冲压后的零件若需进行弯曲或翻边，应考虑材料的回弹量，必要时通过增加整形工序或采用负补偿模具来实现最终尺寸的精确控制。

对于焊接工艺，4J52合金可以采用钎焊、电阻焊或激光焊等方式与其他金属连接。钎焊时推荐使用银基或铜基钎料，焊接前需对零件表面进行彻底清洗，焊接气氛宜采用还原性气体或真空环境，以防止焊接区域产生过度氧化。电阻焊适用于搭接结构的快速连接，但需注意焊接参数的窗口范围，避免因电流过大导致飞溅或焊穿。激光焊的热输入集中，热影响区小，适合精密微型件的连接，但需控制保护气体的流量和方向，确保焊缝的致密性和外观一致性。

日常使用中若发现封接件出现漏气或绝缘性能下降，除检查封接工艺参数外，也应考虑材料本身是否存在微裂纹或夹杂物等冶金缺陷。对于高可靠性应用场景，建议对关键批次材料进行超声波探伤或涡流探伤，以排除内部缺陷带来的隐患。同时，记录每批材料的炉号和使用效果，建立质量追溯档案，有助于在出现异常时快速定位原因并采取纠正措施。

综合来看，4J52膨胀合金作为一种成熟的封接结构材料，其技术特性已经过长期实践检验，在高温引线框架和电真空封装领域占据着稳固的位置。选材时既要关注其热膨胀性能与匹配材料的适配度，也要综合考量加工工艺性、表面质量、批次稳定性以及经济成本等多方面因素。通过严谨的来料检验和工艺验证，该合金能够为电子器件的长期可靠运行提供坚实的材料基础。对于正在开发新型封装结构或面临热失配问题的工程师而言，深入了解4J52合金的性能边界和工艺特点，有助于在方案设计阶段就规避潜在的风险，从而缩短产品开发周期并降低试错成本。
