3J9 弹性合金：高温工况弹性元件的耐蚀耐疲劳解决方案

3J9弹性合金高温工况弹性元件的耐蚀耐疲劳解决方案

3J9弹性合金属于铁镍铬基奥氏体沉淀硬化型弹性合金，在国内精密合金材料体系中占有明确位置。该材料以镍铬为基本骨架，通过添加适量铝钛元素形成强化相，经特定热处理工艺获得高弹性极限与低滞弹效应。与普通弹簧钢或不锈钢相比，3J9在三百摄氏度至五百摄氏度温度区间内仍能保持较为稳定的弹性模量，同时具备良好的耐腐蚀性能，适用于制作在腐蚀介质与交变应力共同作用下工作的精密弹性元件。

材料化学成分设计遵循国标GBn 109规定，镍含量约为百分之三十六，铬含量约为百分之十二，铝和钛的总量控制在百分之三左右，余量为铁及微量杂质元素。这种成分配比决定了材料具有面心立方奥氏体组织，经固溶处理后可获得完全再结晶的均匀晶粒。随后的时效处理使铝钛元素以弥散的金属间化合物形式析出，在基体内形成阻碍位错运动的强化质点，从而显著提升材料的屈服强度与弹性极限。与依赖冷加工硬化的材料不同，3J9的强化机制以沉淀析出为主，因此在大截面尺寸下仍能获得均匀一致的力学性能，这一特性对制造尺寸较大的弹性元件尤为重要。

在力学性能方面，该合金经标准热处理后的抗拉强度可达一千二百兆帕以上，屈服强度不低于九百八十兆帕，维氏硬度约为三百五十至四百二十。弹性模量在室温下约为十九万兆帕，随着温度升高呈现缓慢下降趋势，在四百摄氏度时仍保有室温值的百分之八十五左右。更为关键的是，该合金的弹性后效极低，在承受弯曲应力后回弹残余变形量小，这一指标直接关系到精密仪表弹簧的测量精度。对于制作膜片、膜盒、波纹管等敏感弹性元件，3J9在反复加载卸载循环中的滞回曲线窄而稳定，能够保证仪器仪表的重复性读数精度。

耐腐蚀性能是3J9的另一项核心优势。材料中的铬元素赋予其与不锈钢相当的钝化能力，在淡水、海水、大气环境以及弱酸弱碱介质中均表现出良好的耐蚀性。相较于常规马氏体不锈钢弹簧材料，3J9不会因碳化物析出而产生晶间腐蚀倾向，即使在焊接或缓慢冷却过程中也不易丧失耐蚀性。在含氯离子的中性介质中，其抗点蚀能力优于普通奥氏体不锈钢，这得益于材料组织的高度均匀性以及非金属夹杂物的严格控制。针对化工行业常用介质如硝酸、醋酸、柠檬酸等，该合金在室温至沸点温度范围内均能保持稳定的腐蚀速率。

制造工艺对3J9最终性能具有决定性影响。材料通常以冷轧带材、冷拉丝材或热轧棒材形式供货，用户需根据产品类型选择相应的成形与热处理路线。带材冲制弹性元件时，应先进行固溶处理以消除冷加工硬化，冲压成形后再进行时效硬化处理。固溶处理温度一般控制在九百五十摄氏度至一千摄氏度之间，保温后快速水冷，以获得过饱和固溶体。时效处理温度在七百摄氏度至七百五十摄氏度范围，保温两小时至四小时，然后空冷。对于形状复杂的波纹管类零件，可采用多次时效工艺逐步释放成形应力，避免零件畸变。丝材绕制螺旋弹簧时，若冷卷变形量较大，可先进行中间退火以便于卷绕，成形后按同样制度时效强化。

在具体应用领域，3J9弹性合金主要服务于航空发动机控制系统。发动机燃油调节器中的膜盒组件需要在高低温交变环境下长期工作，同时承受燃油介质的腐蚀作用，该材料可满足十万次以上的压力循环寿命要求。航天液压系统减压阀中的弹簧，在剧烈振动条件下要求弹性衰减率低于百分之五，3J9的耐疲劳特性在此工况下得到充分验证。仪表行业使用该材料制作精密压力表弹簧管，其弹性后效小、温度系数低的特点使仪表在全量程范围内保持优于百分之零点五的精度等级。石化行业在线分析仪器中的取样泵隔膜片，长期接触含硫介质并承受每分钟数百次的往复弯曲，选用3J9制造后检修周期从三个月延长至一年以上。

选型时需注意该材料与普通弹簧材料的性能差异。若工作温度不超过一百摄氏度，且环境介质腐蚀性较弱，常规碳素弹簧钢或琴钢丝即可满足要求，不必选用价格较高的3J9。当使用温度超过三百摄氏度，或介质具有明显腐蚀性且对弹性稳定性有严格要求时，3J9的技术经济性才得以体现。与同系列钴基弹性合金相比，3J9的耐热上限略低，但密度更小、成本更低，对于五百摄氏度以下的使用场景具有较高性价比。采购时应明确材料的供货状态，固溶态材料便于用户自行成形加工，而时效态材料则适合直接装配使用，但用户需确认供应商的热处理规范与产品图样要求一致。

焊接工艺方面，3J9可采用氩弧焊或电子束焊进行连接，焊前需彻底清除表面油污及氧化皮，焊后应进行补充时效处理以恢复热影响区性能。该材料与奥氏体不锈钢异种焊接时，建议选用镍基焊丝以降低焊缝热裂纹敏感性。对于需要钎焊的组件，应选择熔点低于材料时效温度的钎料，防止钎焊过程导致零件过时效软化。

日常维护要点集中在表面状态管理与应力状态控制。弹性元件装配前应进行去应力退火，消除机加工或成形引入的残余应力。长期储存的零件应避免与含硫或含氯的气氛接触，防止表面产生点蚀源。清洗时禁用强酸强碱溶液浸泡，推荐使用中性清洗剂配合超声波处理。定期校验弹性性能时，若发现弹性衰减超出允许范围，可通过重新时效处理恢复部分性能，但疲劳裂纹一旦萌生则不可修复，需更换新件。

包装运输环节，带材与丝材应缠绕在工字轮上并用防锈纸包裹，棒材表面涂覆防锈油后捆扎装运。每批材料需附带质量证明书，标明炉号、规格、化学成分及力学性能实测值。用户复验时应注意取样方向对性能的影响，纵向试样与横向试样在延伸率指标上存在差异，仲裁检验应以图样规定的取样方向为准。

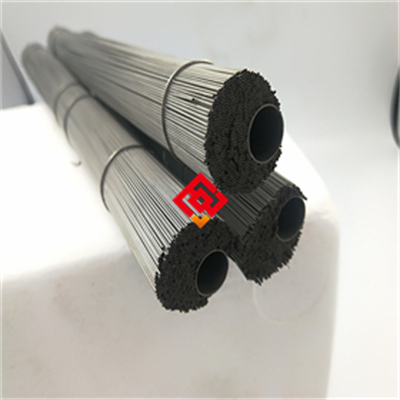

该合金的研发背景源于二十世纪中期航空仪表对高精度弹性元件的迫切需求，经过数十年使用验证，其性能稳定性和工艺成熟度在精密合金领域得到广泛认可。国内多家特钢企业均可生产该牌号材料，带材最小厚度可至零点零五毫米，丝材最小直径可至零点一毫米，满足微型化元件的加工需求。对于大规格棒材或异形截面型材，需与供应商协商定制生产周期。

在实际工程应用中，设计人员应关注弹性元件的工作应力水平与材料弹性极限之间的关系。3J9在交变载荷下的疲劳强度约为静载强度的百分之三十五至百分之四十五，设计时安全系数选取应参照相关行业标准。对于冲击载荷明显的工况，建议通过增大元件截面尺寸来降低应力幅值，而非单纯依赖材料强度提升。环境温度对弹性模量的影响可通过元件结构设计进行补偿，例如采用双金属片结构抵消温度漂移。

对比同类产品，3J9在耐热性与耐蚀性的平衡点上具有竞争优势。钴基合金虽耐热温度更高，但价格约为3J9的三至五倍，且密度大、加工困难。镍基高温合金的抗氧化性能突出，但弹性模量温度系数较大，不适合高精度测量场合。国产3J9与国外同类牌号如Nimonic 90在性能上存在一定差异，主要体现为高温持久强度略低，但在三百五十摄氏度以下的使用范围内，两者性能相当，而国产材料供货周期短、价格优势明显，已成为众多设计院所替代进口材料的首选方案。

生产实践表明，严格控制热处理炉温均匀性对保证3J9性能一致性至关重要。大型井式炉处理带卷时，炉内温差应控制在正负五摄氏度以内，否则会导致同批材料不同部位的硬度偏差超过二十维氏单位。推荐采用带强制循环风机的台车式炉，装炉量不宜过大，确保每层料盘之间留有足够的气流通道。时效后的零件应逐件检测硬度，关键件还需抽样进行弹性滞后试验，合格后方可转入装配工序。

对于用户而言，理解该材料的性能边界与适用条件是合理选型的基础。3J9并非万能材料，在超过六百度的高温氧化环境或强还原性酸介质中，其性能会显著劣化。此时应转向更高等级的镍基合金或钛合金材料。但在其适用范围内，3J9提供了弹性性能、耐蚀性能与经济性的最佳组合，这也是该材料问世半个多世纪以来仍未被淘汰的根本原因。随着国内高端装备制造业对关键基础零部件可靠性要求的不断提升，3J9弹性合金的应用领域正从传统的仪器仪表向新能源汽车传感器、半导体设备精密执行器等新兴方向拓展，材料的市场前景保持稳定增长态势。
