1J30 软磁合金：常规恶劣环境电磁元件的基础软磁方案

1J30软磁合金常规恶劣环境电磁元件的基础软磁方案

1J30软磁合金是一种铁镍系精密合金材料，其镍含量控制在百分之三十左右，属于国内软磁合金体系中应用面较广的一个牌号。该材料在电磁转换领域扮演着基础性角色，尤其适用于那些对磁性能稳定性有明确要求，同时又面临温度变化、机械振动或介质侵蚀等复杂工况的电磁元件制造。本文将从材料成分、物理特性、加工工艺、典型应用以及选型维护等角度，对1J30软磁合金做一次系统性的客观介绍，帮助相关行业的工程技术人员和采购人员建立对这款材料的完整认知。

从材料本源来看，1J30软磁合金的主要构成元素为铁和镍，其中镍的加入是为了调节合金的磁晶各向异性常数，使材料在较低的外加磁场强度下就能获得较高的磁感应强度。与更高镍含量的坡莫合金系列相比，1J30的镍含量相对适中，这使得它在保持良好导磁性能的同时，也具备了更好的抗应力敏感性和更宽的工作温度区间。该合金的饱和磁感应强度通常在1.5特斯拉左右，初始磁导率在数千高斯奥斯特量级，最大磁导率则能突破数万高斯奥斯特，这些参数虽然不如高镍坡莫合金那样突出，但在大多数工业电磁场景中已经能够满足设计要求。材料的电阻率约为零点四微欧米，比纯铁高出不少，这有利于降低交变磁场下的涡流损耗，因此1J30也常被用于中低频段的交流电磁元件。

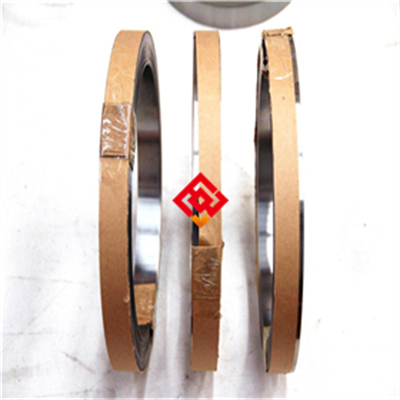

在制备工艺层面，1J30软磁合金的生产路径较为成熟，通常采用真空感应熔炼加锻造开坯再加冷轧或冷拉的方式成型。熔炼环节对原料纯度和合金配比的精确控制直接影响最终产品的磁性能一致性，因此正规厂家都会对每炉次的化学成分进行光谱分析，确保镍含量波动范围控制在正负百分之零点五以内。冷轧工序中，道次变形量和中间退火制度的合理搭配是获得理想晶体取向的关键，一般情况下，成品带材的厚度可以做到零点零五毫米至二点五毫米之间，宽度则根据用户需求在五毫米至二百五十毫米范围内灵活调整。对于需要制作铁芯的元件厂家来说，1J30合金带材可以直接冲压成EI型、C型或环形铁芯，材料表面经过精细的脱脂处理，便于后续的绝缘涂层涂覆。热处理是挖掘1J30软磁合金磁性能潜力的最后一道关键工序，通常在氢气保护气氛或真空中进行，退火温度在九百摄氏度至一千一百摄氏度区间内，保温时间与装炉量需根据具体工件尺寸精确计算，冷却速度的控制也颇为讲究，过快或过慢都会导致磁性能偏离设计值。

谈及1J30软磁合金的微观结构，其优异磁性能的来源在于退火后形成的均匀等轴晶粒，晶粒尺寸一般控制在零点一毫米至零点三毫米之间，晶界处析出的碳化物和氮化物被严格限制在极低水平，因为这些非磁性夹杂物会成为畴壁移动的钉扎点，显著降低材料的导磁能力。合金中镍元素与铁元素形成的固溶体具有面心立方晶体结构，这种结构在常温下是稳定的，不会像某些低碳钢那样发生时效老化导致磁性能退化。从磁化曲线来看，1J30的磁滞回线形状较为窄长，矫顽力通常在每米几安培到十几安培之间，这意味着元件在交变励磁时的铁损较小，温升控制在合理范围内。需要特别指出的是，1J30软磁合金对机械应力比较敏感，无论是拉伸、弯曲还是压缩应力都会使其磁导率下降，因此在设计电磁元件结构时应当避免将铁芯作为承力部件，装配过程中也要防止敲击和挤压导致铁芯变形。

在应用场景的分布上，1J30软磁合金的身影广泛出现在各类电磁继电器、接触器、磁放大器、互感器以及电磁阀的磁路系统中。以电磁继电器为例，其铁芯和衔铁采用1J30材料制作后，可以保证在较宽的电压波动范围内可靠吸合和释放，触点的动作时间一致性也得到改善。对于工作环境温度可能达到一百五十摄氏度以上的场合，比如汽车发动机舱内的电磁阀或工业炉附近的控制元件，1J30合金的优势更加明显，因为其居里温度高达四百摄氏度以上，在一百五十摄氏度以内磁性能几乎不发生明显衰减。此外，该合金在弱磁场下的磁导率稳定性也值得称道，这使得它成为精密电流互感器铁芯的理想选择，测量误差能够控制在较小范围内。在航空工业的某些伺服作动系统中，1J30合金制成的旋转变压器铁芯和力矩马达磁路，凭借其良好的温度稳定性和抗冲击振动能力，保障了飞控系统的精准执行。

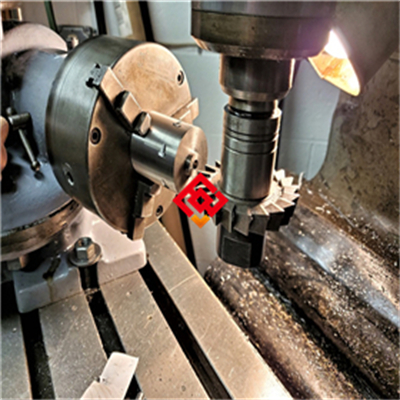

针对1J30软磁合金的加工成型，机械加工和冲压是两种主流方式。对于厚度较薄的带材，冲压是最经济的批量成型手段，模具间隙和刃口锋利度需要严格把控，因为毛刺不仅影响叠片系数，还会导致片间短路增大涡流损耗。当产品需要车削或铣削加工时，应选用硬质合金刀具并配合适当的切削液冷却，由于该合金韧性较好，切屑不易折断，操作人员需注意排屑顺畅。焊接方面，1J30可以采用氩弧焊或电阻焊进行连接，但焊接热影响区会因晶粒粗化而降低磁性能，因此设计时应尽量避免磁路中设置焊缝，如果无法避免，则需在焊后重新进行退火处理。对于环形铁芯的绕制，通常使用专门的绕带机将薄带材紧密缠绕在模具上，层间施加绝缘涂层，成型后经热处理定型，这种工艺生产的铁芯磁路闭合，漏磁小，性能一致性高。

在实际选型过程中，工程技术人员需要根据元件的具体工作频率和磁通密度要求来匹配1J30合金的规格。当工作频率低于四百赫兹时，可选用厚度为零点三五毫米或零点五毫米的带材，以降低冲压和叠装成本；当频率升高到一千赫兹以上时，则需要选用零点一毫米或更薄的带材来控制涡流损耗。对于要求高灵敏度的弱信号检测元件，应优先选择初始磁导率更高的批次材料，并在订购时向供应商提出磁性能抽检要求。需要注意的是，1J30合金的磁性能在不同批次之间存在一定离散性，这属于材料制备的正常现象，元件厂家在批量生产前应进行首件验证，根据实测数据调整励磁线圈匝数或工作点设置。另外，该合金在大气环境中长期放置后表面会形成一层薄氧化膜，这层膜对磁性能影响不大，但在要求低接触电阻的场合，需在装配前对接触面进行清理或镀层处理。

日常维护保养方面，采用1J30软磁合金制成的元件通常无需特殊的维护措施，但需注意避免长期处于高湿度或腐蚀性气体环境中，因为基体金属的腐蚀产物会污染磁路表面，导致损耗增加。对于库存的带材和铁芯，应存放在干燥通风的库房内，原包装的防锈纸和干燥剂不宜提前拆除。在设备检修过程中，如果需要对铁芯进行拆解检查，操作人员应佩戴洁净手套，避免手上的汗液残留引发锈蚀。对于工作频率较高的元件，定期检查绝缘涂层的完整性是必要的，因为绝缘层破损后片间短路会使局部过热，严重时可能烧毁线圈。从全生命周期成本角度考量，1J30软磁合金虽然单价高于普通电工钢，但其稳定的磁性能和良好的加工性能够降低元件生产中的废品率和调试工时，对于可靠性要求较高的工业设备而言，这种材料成本差异是合理的。

关于1J30软磁合金的常见问题，不少用户会将其与1J50或1J79等其他铁镍合金混淆。实际上，1J30的镍含量最低，饱和磁感应强度最高，但初始磁导率相对较低，适合对磁通密度要求高而对灵敏度要求不苛刻的场景。1J50的镍含量为百分之五十，磁导率提升明显，但饱和磁感应强度略有下降。1J79属于高镍坡莫合金，初始磁导率极高，适用于微弱信号检测，但价格昂贵且对应力更加敏感。理解这些差异有助于设计人员根据性价比原则做出合理选择。另一个常见疑问是1J30合金能否替代纯铁或硅钢片使用，从磁性能角度分析，1J30在低磁场下的导磁能力明显优于纯铁，在高磁场下的磁感应强度则略低于硅钢，其优势主要体现在磁导率的线性度和温度稳定性上，因此替代使用需谨慎评估具体工况。关于热处理工艺对最终磁性能的影响，需要强调的是，用户拿到手的1J30材料通常是软态或硬态交货，软态材料可以直接冲压使用，但磁性能未完全发挥，硬态材料则需在元件成型后由用户自行进行最终退火，这一环节的操作规范性直接决定了元件能否达到设计指标的磁性能。

在行业应用价值层面，1J30软磁合金支撑着众多基础电磁元件的国产化制造，从家用电器中的启动继电器到工业设备中的精密互感器，从新能源汽车的电池管理系统到风力发电的变桨控制系统，都能找到该材料的身影。随着装备制造业对核心部件自主可控要求的提高，1J30合金带材的国产供应能力也在不断增强，国内多家特钢企业已经能够稳定提供满足国标GBn 198要求的合格产品，部分高端牌号的性能水平与进口材料相当。对于元件设计人员来说，掌握1J30合金的性能边界并合理运用其优势，能够在成本控制和技术指标之间找到平衡点。对于采购人员而言，了解该材料的规格体系和价格构成，有助于在供应商谈判中做出更精准的判断。总体来看，1J30软磁合金虽然不是性能最顶尖的软磁材料，但凭借其综合性能的均衡性和制造成本的合理性，在常规恶劣环境电磁元件领域始终保持着不可替代的地位。
