1J31 软磁合金：高温工况小型电磁器件的性能保障材料

1J31软磁合金高温工况小型电磁器件的性能保障材料

在电磁器件设计领域，材料选择往往直接决定产品最终能否在预期工况下稳定运行。特别是针对小型化、高精度且需要耐受一定温度环境的继电器、磁屏蔽罩、航空用电磁阀等部件，软磁合金的磁性能稳定性显得尤为关键。1J31软磁合金正是针对这类需求开发的一种铁镍基精密合金，其成分设计围绕镍含量百分之三十一左右展开，通过合理的元素配比和热处理工艺，获得了一组兼顾磁导率与电阻率的实用性能组合。这种材料在弱磁场条件下表现出较高的初始磁导率，同时其居里点较低，这一特性在某些特定温度敏感型器件中反而成为设计优势，例如利用其磁性能随温度变化的规律来实现温度补偿功能。

从材质构成来看，1J31合金的主要组成元素为铁和镍，其中镍的质量分数控制在百分之二十九至百分之三十二之间。这个区间的镍含量赋予了合金面心立方结构，使其在退火处理后能够获得均匀的晶粒组织。合金中残余的碳、硫、磷等杂质元素被严格限制在较低水平，以避免在晶界处形成有害析出物。此外，合金中添加了少量的钼元素，其作用在于提高合金的电阻率，降低涡流损耗，这对于需要在高频或脉冲电流条件下工作的电磁器件尤为重要。与更高镍含量的坡莫合金系列相比，1J31的电阻率明显偏高，这意味着在相同频率下其铁芯损耗更低，发热量更小，尤其适合那些散热条件受限的小型密封器件。

在物理性能方面，1J31的饱和磁感应强度大约在一点五特斯拉左右，虽然低于纯铁或硅钢片，但对于大多数弱磁场应用场景而言已经足够。其初始磁导率在标准退火状态下可以达到三千以上，最大磁导率则可以突破一万五千。更值得注意的是，该合金的矫顽力很低，通常不大于二点四安培每米，这使得磁化与退磁过程都较为容易完成，材料在交变磁场中的响应速度较快，磁滞回线面积小，对应磁滞损耗也较低。这些磁性能参数的综合表现，使得1J31非常适合制作对剩磁要求严格的磁屏蔽元件，例如精密电流互感器中的屏蔽罩，或者高灵敏度继电器中的磁路构件。

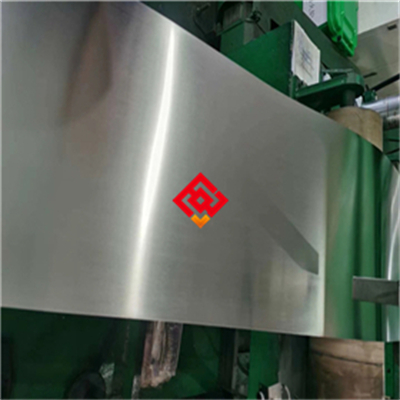

从生产加工的角度来看，1J31合金通常以冷轧带材形式供应，厚度规格从零点零五毫米到二毫米不等，也可根据用户需求提供圆棒或扁丝。带材表面需要经过精确的脱脂和酸洗处理，确保表面光洁无氧化皮，因为表面状态直接影响后续冲压或蚀刻工艺的精度。在制作小型铁芯时，常见工艺包括冲压叠片、卷绕成型以及化学蚀刻。对于卷绕成型的环形铁芯，材料需具备良好的塑性，能够在弯曲半径较小的条件下不发生裂纹。退火处理是发挥1J31磁性能的关键环节，通常采用氢气保护气氛下的高温退火，温度控制在一千摄氏度左右，保温一定时间后以适当速度冷却。退火后的零件表面若需要再次加工或装配，应避免剧烈撞击或应力集中，否则会引入位错和残余应力，导致磁性能显著退化。

在应用层面，1J31软磁合金最常见的用途之一是制作磁屏蔽罩。随着电子设备集成度不断提高，内部变压器、电感线圈产生的杂散磁场容易干扰邻近的敏感电路，例如高精度放大器前端或传感器信号处理单元。将1J31薄板冲压成杯状或筒状屏蔽罩，安装在干扰源与敏感元件之间，能够有效吸收并旁路磁场线，从而降低干扰电平。由于该合金在较低磁场强度下即进入高磁导率状态，因此对于弱磁场的屏蔽效果优于纯铁或低碳钢。另一个典型应用场景是航空仪表中的小功率变压器铁芯，这类变压器工作频率通常在四百赫兹以上，体积要求紧凑，1J31的高电阻率特性有助于减少铁芯发热，保证仪表在机舱温度波动范围内保持稳定的转换精度。

使用1J31合金时需要注意其磁性能对机械应力的敏感性。冲压、剪切或铆接过程中产生的冷加工应力会明显提高矫顽力，降低磁导率。因此在零件成型后，往往需要再次进行去应力退火处理。对于已经完成最终热处理的软磁零件，安装时应尽量避免敲击或强力压装，推荐采用胶接或少量点焊的方式固定。此外，合金在潮湿环境中长期放置时表面可能产生轻微锈蚀，虽然不致影响内部磁性能，但会影响外观质量，因此储存时需保持干燥环境，必要时可涂覆薄层防锈油。

选型时，设计人员需要根据实际工作磁场强度、频率、温度范围以及允许的体积和重量来综合判断。如果应用场景以直流或低频磁场为主，且对温度稳定性要求不高，那么1J31可以替代部分成本较高的高镍坡莫合金，实现相近的初始磁导率同时降低材料成本。若工作频率超过千赫兹，则需要进一步评估涡流损耗是否在可接受范围内，必要时可选用更薄的带材以减小涡流截面。对于需要在较宽温度范围内保持磁性能平稳的器件，1J31并非最优选择，因为其居里点相对较低，接近一百摄氏度时磁导率开始出现明显下降，设计时应预留足够的温度裕度。

日常维护方面，采用1J31制作的电磁器件通常为密封或半密封结构，正常使用状态下几乎无需维护。但在设备检修时若发现屏蔽效果下降或器件灵敏度异常，可优先检查是否存在机械变形或局部过热迹象。由于该合金硬度不高，表面容易产生划痕，清洁时应用软布蘸取无水酒精轻轻擦拭，避免使用硬质刷具或强腐蚀性溶剂。对于长期备用的库存零件，建议定期检查包装是否完好，防止因环境湿度变化引起表面氧化。

从行业应用价值来看，1J31软磁合金在精密仪器、工业自动化控制、电力保护装置以及航空航天电子设备中占据着不可替代的位置。它填补了高磁导率与高电阻率之间的空白区间，为设计人员提供了一种性能均衡、成本可控的材料解决方案。随着设备小型化趋势持续加深，对磁芯材料在有限空间内发挥更高效率的要求也在提升，1J31凭借其成熟的冶炼工艺和稳定的批量供货能力，依然是众多电磁兼容设计中的可靠选择。对于正在评估软磁材料选型的工程技术人员而言，理解1J31的性能边界并合理运用其特点，有助于在产品开发初期规避潜在的磁路设计风险，最终获得性能与成本兼顾的可靠方案。
