1J38 软磁合金：低温到高温跨域的磁性能稳定软磁材

1J38软磁合金 低温到高温跨域的磁性能稳定软磁材

1J38软磁合金是一种铁镍基精密合金材料，归属于铁镍软磁合金系列中的特定牌号。这类材料在工业领域通常被称为定膨胀合金或恒导磁合金，其核心价值在于能够在较宽的温度范围内维持相对稳定的磁导率。与普通电工纯铁或硅钢片不同，1J38软磁合金通过精确控制镍含量并添加适量的其他合金元素，使其磁性能随温度变化的曲线变得平缓，这一特性使得它在需要高稳定性磁路的精密仪器和电子设备中占据不可替代的位置。

从材料成分来看，1J38软磁合金的镍含量大约在百分之三十六左右，并辅以少量的钼、铜等元素进行微观组织调控。这种成分设计直接决定了它的居里点位置，使其工作温度区间覆盖了从零下四十摄氏度到零上八十摄氏度的常见工业环境，部分特殊规格的衍生牌号甚至能在更宽的温度范围内保持可用状态。值得注意的是，该合金的饱和磁感应强度并不算突出，通常在零点四特斯拉至零点六特斯拉之间，因此它并不适用于大功率动力设备，而是专门为信号传输、微弱磁场检测和精密控制回路而生。如果将其与高镍含量的坡莫合金对比，1J38软磁合金的优势在于成本更低且温度稳定性更好，劣势则是初始磁导率峰值略低，这决定了它在实际选型中需要根据具体电路要求权衡取舍。

关于该合金的物理形态，市场上常见的供货形式包括冷轧带材、圆棒、扁丝和薄壁管材。其中冷轧带材的应用范围最广，厚度规格从零点零五毫米到二毫米不等，宽度则根据用户需求裁剪为十毫米至二百五十毫米之间的任意尺寸。带材表面通常经过脱脂和去氧化皮处理，呈现均匀的银灰色金属光泽，边缘平整无毛刺，卷取张力控制均匀，开卷后不会出现明显的翘曲或波浪边。对于需要冲压成型的用户来说，该合金的硬度经过最终退火后控制在合适的范围，既能保证冲裁断面的光洁度，又不会因为材料过软导致模具磨损加剧。棒材和丝材则多用于加工成磁屏蔽罩、磁轭或传感器探头外壳，其直线度和尺寸公差均按照精密合金标准执行，车削和磨削性能良好，加工后不会产生加工硬化导致的磁性劣化问题。

从生产加工工艺角度审视，1J38软磁合金的制造流程涉及真空感应熔炼、锻造开坯、热轧、冷轧、中间退火和最终热处理等多个环节。真空熔炼的首要目的是降低气体含量和非金属夹杂物，因为氧化物和氮化物夹杂会显著恶化磁性能，导致矫顽力上升。热轧温度区间通常控制在九百摄氏度至一千二百摄氏度之间，随后进行快速冷却以获得细小的再结晶晶粒。冷轧变形量一般控制在百分之五十至百分之七十之间，每次冷轧后都需要进行中间退火以恢复塑性。最终成品的软磁性能完全取决于最后的退火工艺，这一步骤通常采用氢气保护气氛或真空热处理，加热温度在八百五十摄氏度至九百五十摄氏度之间，保温时间根据材料厚度从两小时到六小时不等，随后以每小时不大于一百摄氏度的速率缓慢冷却至五百摄氏度以下再出炉。这种严格的工艺曲线设计旨在消除内应力并促进晶粒长大，同时避免产生对磁性能有害的有序相。用户拿到材料后如果自行进行二次加工，例如冲压或弯曲，则加工后的零件需要重新进行去应力退火才能恢复原有磁性能，退火温度可以适当降低至七百五十摄氏度左右，保温时间缩短至一小时，这一细节往往被初次使用者忽略，却直接影响最终产品的性能一致性。

在实际应用场景中，1J38软磁合金最常见的用途是制造电流互感器的铁芯、漏电保护器的零序电流互感器磁环、高精度电表计量绕组中的磁屏蔽件，以及各类伺服电机中的旋转变压器铁芯。以漏电保护器为例，其核心部件需要在一个极小的环形磁芯上绕制数百匝线圈，当线路正常工作时磁芯中的磁通量相互抵消，一旦发生漏电则产生不平衡电流，磁芯必须能够迅速感应这一微小变化并输出足够强的信号驱动脱扣机构。这一过程中，环境温度可能从北方冬季的零下二十摄氏度变化到南方夏季的四十摄氏度以上，普通软磁材料在低温下磁导率升高、高温下磁导率降低，可能导致保护器的动作阈值漂移，而1J38软磁合金凭借其平坦的磁导率温度曲线，能够保证在不同气候条件下维持一致的动作灵敏度。在电能计量领域，电流互感器铁芯采用该材料后，可以显著减小比差和角差随温度变化的幅度，这对于关口计量点的电能结算准确性具有重要意义，特别是在昼夜温差大的地区或户外计量箱内，这种温度稳定性带来的收益非常直观。

从安装和操作的角度来看，使用1J38软磁合金制成的磁芯在绕线前通常需要经过绝缘涂层处理，常见的涂层材料包括无机硅酸盐类绝缘膜或环氧树脂薄层，涂层厚度控制在几微米至十几微米之间，既保证了层间绝缘电阻，又不至于因为涂层过厚而增大磁路气隙。绕制完成的线圈需要进行浸渍处理，常用真空压力浸渍工艺填充绕组间隙，以提高耐潮和耐电压能力。对于开口式互感器结构，磁芯的切割面必须经过研磨抛光处理，确保对接时接触面积最大化，否则气隙的存在会急剧降低有效磁导率，影响测量精度。安装过程中应当避免敲击或摔落磁芯，因为机械冲击会引入应力，导致磁性能退化。如果发现装配后的互感器空载损耗异常增大，可以优先检查磁芯是否在搬运过程中受到损伤，必要时进行二次退火处理。

日常维护方面，1J38软磁合金本身具有较强的抗腐蚀能力，在干燥室内环境中长期使用不会生锈，但在高湿度或含有腐蚀性气体的工业场所，建议对裸露的磁芯表面涂覆防护漆或采用密封外壳封装。定期检查绝缘层的完整性是维护工作的重点，特别是长期运行在较高温度下的设备，绝缘材料可能老化变脆，产生裂纹后引发匝间短路。对于库存材料，应存放在通风干燥的仓库内，避免与酸、碱等化学药品同室存放，原包装未拆封的带材可以保存数年性能不发生变化，但已经开卷使用的剩余部分最好用防锈纸包裹并放入密封袋中。如果材料表面出现轻微锈迹，可以用细砂纸打磨去除，但打磨后必须重新进行退火处理才能恢复磁性能，因此更推荐在源头上做好防护。

选型参考方面，设计人员在确定是否采用1J38软磁合金时，应当首先明确工作温度范围和允许的磁导率波动幅度。如果设备的工作温度范围不超过正负三十摄氏度，且对精度要求不高，选用价格更低的电工纯铁或普通硅钢可能更为经济。反之，如果设备需要在较大温差下保持高精度信号传递，或者用于安全保护装置需要严格的温度不敏感性，那么1J38软磁合金就是合理的选项。在具体规格选择上，环形铁芯的尺寸根据功率和匝数计算确定，带材厚度则根据工作频率选择，五十赫兹工频应用通常选用零点一毫米至零点三毫米厚度，四百赫兹中频应用选用零点零五毫米至零点一毫米厚度，更高频率下则应考虑更薄的带材或直接选用铁氧体材料。另外需要注意的是，该合金的居里点大约在一百三十摄氏度左右，这意味着它的工作温度上限不应超过一百摄氏度，否则磁性能会急剧下降，在散热条件不佳的密闭设备中设计时必须预留足够的温升余量。

常见问题处理上，用户反馈较多的是磁芯装配后电感量偏低的情况。排除设计计算错误后，大概率是磁芯在切割或磨削过程中产生了局部应力，或者装配时的紧固力过大导致磁芯变形。解决方法是重新进行去应力退火，并在装配时使用柔性缓冲垫片控制压紧力。另一个常见现象是同一批次的磁芯性能离散度较大，这往往与热处理炉内温度均匀性有关，正规厂家会通过分区控温和随炉测温样件来保证批次一致性，用户在采购时应要求供应商提供每批次的磁性能检测报告，并保留少量样品以备复检。关于焊接问题，该合金可以采用锡焊或铜焊方式连接引出片，但焊接温度不宜过高，焊接时间尽量缩短，避免局部过热导致磁性能局部改变，必要时在焊接后进行整体低温退火来恢复性能。

从行业应用价值来看，随着新能源发电和电动汽车充电设施的大规模建设，直流漏电流检测成为安全防护的重要环节，这为1J38软磁合金开辟了新的应用空间。直流系统发生绝缘故障时产生的漏电流属于微弱直流信号，需要采用磁调制式传感器进行检测，其中的关键元件就是一个由该合金制成的激励铁芯，其磁化曲线的对称性和温度稳定性直接决定了传感器的零点漂移性能。在智能电网的计量终端中，宽温度范围的高精度电流采样同样依赖这类材料。此外，轨道交通列车上的电流传感器、工业变频器中的霍尔传感器聚磁环也大量采用该合金。虽然近年来非晶和纳米晶软磁材料发展迅速，在某些性能指标上超越了传统铁镍合金，但1J38软磁合金在成本、温度稳定性和加工成熟度方面的综合平衡，使其仍然保有稳定的市场份额，特别是在对可靠性要求苛刻的长期无人值守设备中，这种经过数十年应用验证的材料依然是设计人员的稳妥选择。

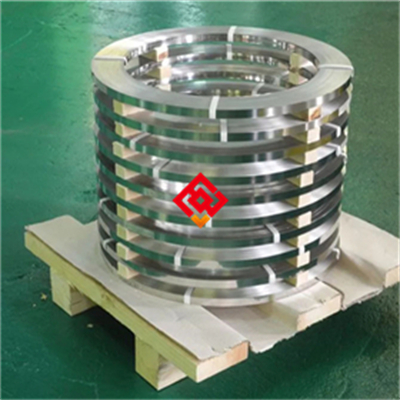

包装运输方面，冷轧带材通常以卷状供货，内径和外径根据重量而定，每卷重量在五十公斤至二百公斤之间，使用木托架或钢托架固定，外层缠绕防潮纸和塑料薄膜。棒材和丝材则捆扎成束，用编织袋或木箱包装。运输过程中应避免与尖锐物体碰撞导致表面划伤，虽然表面划伤对磁性能影响不大，但会影响后续冲压和绕制的工艺性。收货时应当场检查包装完好性和产品表面状态，如有异议及时与承运方和供应商沟通。存放超过半年的材料在投入使用前，建议进行小样性能复测，确认磁导率和矫顽力没有发生明显变化后再批量使用。

综合来看，1J38软磁合金是一款定位明确的工程材料，它不追求极致的磁性能指标，而是强调在复杂环境条件下的性能稳定性。选择这款材料的用户通常对产品的长期可靠性有较高要求，愿意为温度稳定性支付合理的成本溢价。对于初次接触该材料的工程技术人员，建议先从小批量样品试用开始，熟悉其加工特性和热处理要求后，再逐步扩大用量，同时与供应商保持技术沟通，获取最新的工艺建议和典型应用案例作为参考。随着电子设备向户外和极端环境拓展，这种具有宽温域稳定性的软磁材料将继续发挥其不可替代的作用，为各类精密检测和控制设备提供坚实的磁性基础。
