1J77 软磁合金：高温工况电磁继电器的磁性能稳定之选

1J77软磁合金是一种以镍铁为基体、通过精确控制合金成分与热处理工艺获得优异磁性能的精密合金材料，其典型特征在于能够在高温工况下保持磁性能的稳定输出，特别适用于电磁继电器、磁屏蔽器件以及精密仪表中的磁性元件。该合金在负六十摄氏度至二百摄氏度的宽温区内，磁导率变化率控制在百分之五以内，矫顽力不高于一点二安培每米，饱和磁感应强度达到零点七五特斯拉以上，这一性能组合使得它在航空航天、轨道交通、工业自动化控制以及电力保护系统中具有不可替代的地位。当继电器工作在环境温度超过一百摄氏度的场合，普通软磁材料往往因居里温度接近工作点而导致磁性能急剧衰退，而1J77凭借其较高的居里温度和稳定的组织结构，能够确保电磁吸力与释放动作的可靠性，从而避免误动作或触点粘连等故障。

上海墨钜特殊钢有限公司作为该合金的专业生产商，位于中国上海，拥有从真空感应熔炼、电渣重熔到冷热加工的完整生产线，严格执行ISO 9001质量管理体系，同时参照ASTM和GB标准进行全流程控制。公司配备直读光谱仪、金相显微镜、磁性能自动测试装置以及超声波探伤设备，确保每一炉次材料的化学成分、内部质量和磁学指标均可追溯。该合金的主要化学成分以镍为基，镍含量控制在百分之七十六至百分之七十八之间，铁为余量，另含有钼百分之四点五至百分之五点五，铜百分之四点五至百分之五点五，锰含量不大于百分之零点六，硅含量不大于百分之零点四，碳含量不大于百分之零点零二，磷硫含量均控制在百分之零点零二以下。这种成分设计使得合金在保持高磁导率的同时，具有较低的温度系数和良好的加工塑性。室温下典型力学性能为抗拉强度五百五十兆帕，屈服强度二百四十兆帕，延伸率百分之四十五，维氏硬度一百五十，在二百摄氏度时抗拉强度仍可保持四百五十兆帕以上，足以满足继电器簧片和铁芯在反复动作中的结构强度需求。物理性能方面，密度为每立方厘米八点七克，居里温度约为四百六十摄氏度，线膨胀系数在二十至二百摄氏度范围内为每摄氏度十一点五乘以十的负六次方，电阻率为每米平方毫米零点四八欧姆，热导率较低，约为每米开尔文十五瓦，这使得合金在交变磁场中涡流损耗较小，适合中高频应用。

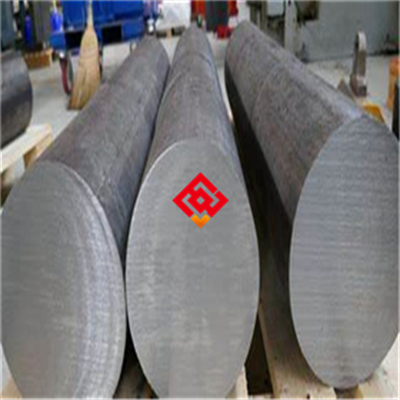

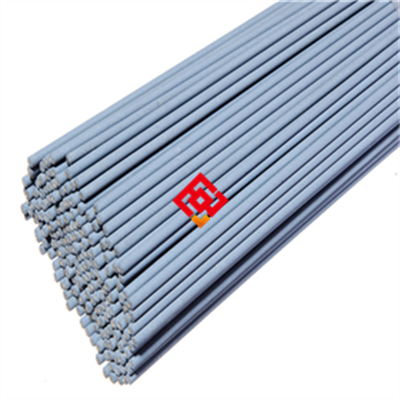

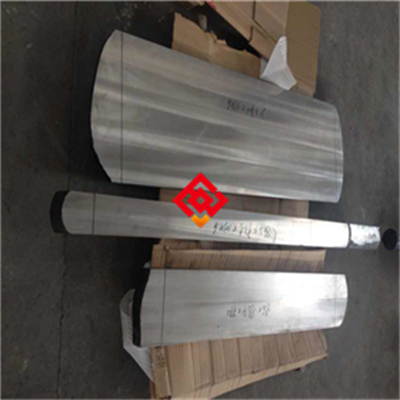

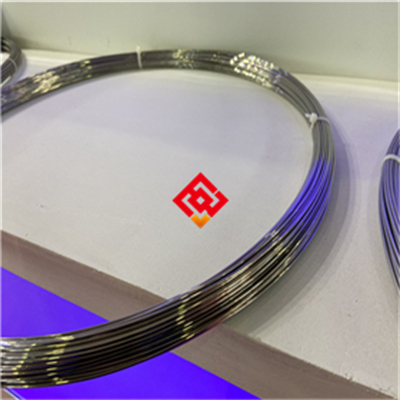

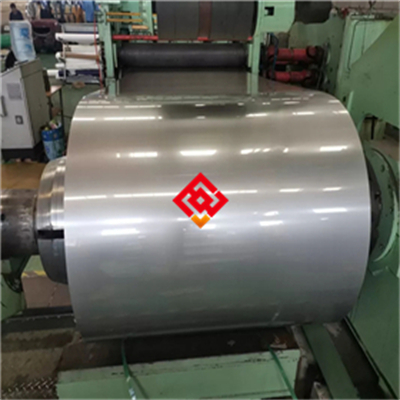

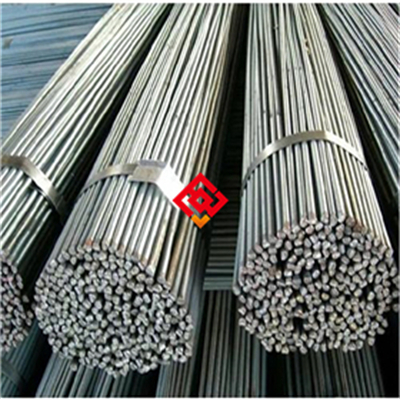

在冶金质量上，该合金经过真空感应熔炼加电渣重熔的双联工艺，有效降低气体含量和非金属夹杂物，随后通过热锻开坯和冷轧或冷拉获得所需规格。热处理制度为在氢气保护气氛下加热至一千一百五十摄氏度保温两小时，然后以每小时五十摄氏度的速度冷却至六百摄氏度，再快冷至室温，这一处理能够获得均匀的等轴晶粒和稳定的单相固溶体组织，从而保证最佳的磁性能。每批产品出厂前均经过百分百磁性能检验，并喷印批次溯源码，编码规则为四位年份加两位炉号加三位顺序号，例如二五零八零零一代表二零二五年第八炉第一件，客户可通过该编码向公司调取完整的冶炼记录、化学成分报告和热处理曲线。产品规格覆盖冷轧带材厚度从零点零五毫米至三毫米，宽度五毫米至二百五十毫米，热轧板材厚度三毫米至三十毫米，棒材直径五毫米至一百毫米，丝材直径零点一毫米至五毫米，也可根据图纸提供锻件和精密机加工件。交货状态可分别为软态、半硬态或硬态，表面处理包括酸洗、磨光或抛光，所有产品均采用防锈纸包裹并置于干燥木箱内。

在应用领域方面，该合金广泛用于航空发动机点火系统中的电磁继电器，高速列车制动控制单元的磁路部件，石油钻井平台井下仪器的磁性传感器，以及核电站控制棒驱动机构的电磁铁芯。此外，它还被用于制作精密电流互感器的铁芯和磁屏蔽罩，在这些场合中，材料不仅需要稳定的磁性能，还必须耐受振动、潮湿和温度交变。针对使用中的关键事项，用户需注意以下几点：第一，该合金在冷加工后磁性能会显著下降，因此冲压或弯曲后的零件必须重新进行退火处理，退火温度应严格控制在一千一百摄氏度至一千二百摄氏度之间，并采用露点低于零下四十摄氏度的干氢或真空环境，否则表面氧化将导致磁性能恶化。第二，合金的切削加工性类似于奥氏体不锈钢，加工硬化倾向明显，刀具应采用硬质合金，切削速度宜低不宜高，并充分使用冷却液，避免因局部过热产生残余应力。第三，焊接该合金时推荐使用钨极氩弧焊，填充材料优先选用同材质焊丝，焊接电流宜小，层间温度控制在一百摄氏度以下，焊后必须进行去应力退火以恢复磁性能，严禁采用手工电弧焊或氧乙炔焊。第四，存储环境应保持干燥通风，相对湿度不超过百分之六十，避免与酸、碱等腐蚀性介质接触，材料应平放于货架上，不得堆压过高导致变形。第五，运输和吊装过程中严禁抛掷、碰撞或使用钢丝绳直接捆扎，应采用尼龙吊带或木托架，防止表面划伤影响后续冲压和叠装。安装时应注意铁芯端面不得有毛刺或油污，装配过程中严禁敲击磁路部分，以免引入内应力。日常维护中，应定期检查继电器动作次数和触点磨损情况，若发现吸合时间明显变长，可用高斯计测量铁芯磁通密度，若低于初始值的百分之九十，则需考虑重新热处理或更换零件。

常见故障及处理措施包括，其一，继电器在高温下吸力不足，这通常是因为合金在装配过程中受到了机械应力或工作温度超过了设计上限，处理方法是拆下铁芯进行再退火，并检查工作环境温度是否确实控制在二百摄氏度以内。其二，磁性能批次间差异较大，这往往源于热处理炉温不均匀或气氛露点偏高，建议用户每批进料时抽样复测磁性能，并与供货方提供的批次报告比对。其三，零件在冲裁边缘出现微裂纹，这可能是原材料硬度偏高或模具间隙过小所致，应当调整模具间隙至料厚的百分之五至百分之八，并选择半硬态交货的带材。在高温操作时，操作人员必须佩戴耐高温手套和护目镜，防止接触加热炉外壁或被热处理后的零件烫伤。切割加工时，尤其是采用砂轮片切割时，必须开启除尘装置并佩戴口罩，防止金属粉尘吸入。若发生切削液泄漏，应立即用吸附棉围堵，并用大量清水冲洗地面，避免废液进入下水道。

上海墨钜特殊钢有限公司为每位客户提供详尽的技术文档，包括合金的典型磁化曲线、不同温度下的磁导率数据、热处理工艺曲线以及疲劳寿命测试报告，欢迎致电业务电话零二一六七八九八七一一或私人电话一三四七二七八七九九零索取说明书，技术人员会在一个工作日内回复。在购买选型时，建议用户根据实际工作温度、动作频率和负载性质来确认牌号，若应用环境超过二百摄氏度或需要更高饱和磁感应强度，可考虑铁钴钒系合金，若对磁导率稳定性要求极高且成本敏感，则需评估1J77与1J79的差异。该合金目前参考价格为每公斤三百八十元至四百五十元，批量订购五百公斤以上可享受百分之五的折扣，小样试制每单加收百分之十五的样品费，最低起订量为五公斤。公司承诺自交货之日起十二个月内，若材料存在冶炼缺陷或磁性能不达标，经第三方检测确认后无条件退换货，同时随货提供中英文材质证明书、热处理记录和磁性能检测报告。在使用过程中遇到任何技术问题，可通过电话或邮件获得免费的技术支持，售后团队将在四十八小时内给出处理方案，必要时可派员到现场协助分析。
