1J22 软磁合金：高温工况电磁铁的高磁性能核心解决方案

1J22软磁合金材料在高温电磁铁应用中的性能优势与选型参考

1J22软磁合金是一种铁钴钒系软磁材料，在工业电磁元件领域常被称作钴铁高磁通合金。这种材料最突出的特征是具备极高的饱和磁感应强度，其典型值可以达到2.4特斯拉左右，这一数值在现有常用软磁合金体系中处于领先水平。对于需要在大电流激励下产生强磁场力的电磁铁而言，选用1J22软磁合金作为铁芯材料，能够在相同体积和重量条件下获得比普通电工纯铁或硅钢片更高的磁通密度，从而有效提升电磁铁的吸力输出和响应灵敏度。该合金的居里温度约为980摄氏度，远高于纯铁的770摄氏度，这意味着在较高温度环境下工作时，1J22软磁合金仍能保持稳定的磁性能，不易因温度升高而出现明显的磁感应强度衰减，这一特性使其在高温工况下的电磁执行机构中具有不可替代的应用价值。

从材料成分来看，1J22软磁合金的典型化学组成中钴含量约为50%，钒含量约为2%，其余为铁及少量杂质元素。较高的钴含量是获得高饱和磁化强度的关键因素，而钒元素的加入则改善了合金的加工塑性，使其能够通过冷轧、冲压等常规金属加工手段制成不同形状的铁芯零件。与纯铁相比，1J22软磁合金的电阻率更高，约在0.4微欧米左右，这有助于降低交变磁场下的涡流损耗，虽然与硅钢片相比其电阻率仍偏低，但在直流或低频脉冲激励的电磁铁应用中，这一损耗差异并不构成明显短板。合金的密度约为8.1克每立方厘米，略高于纯铁，设计人员在计算电磁铁总重量时需要将这一参数纳入考量。

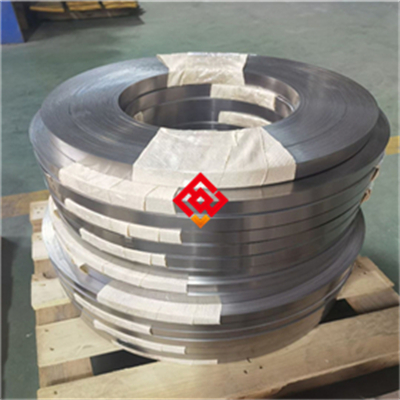

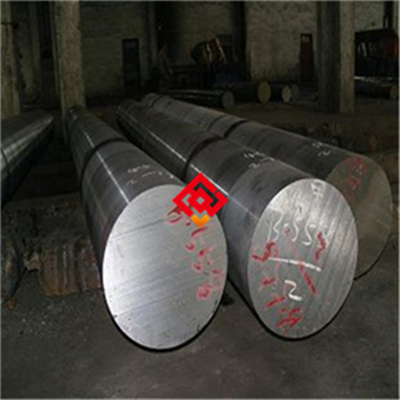

在制造工艺方面，1J22软磁合金通常采用真空感应熔炼加锻造开坯的流程生产，随后经过热轧或冷轧制成带材、棒材或板材供应市场。铁芯零件的加工路线一般包括下料、冲压或机加工成形、热处理、表面处理等环节。其中热处理工序对最终磁性能的影响十分关键，1J22软磁合金需要在保护气氛或真空中进行退火处理，加热温度通常控制在850至900摄氏度区间，保温适当时间后以一定速率冷却至室温。这一热处理过程的目的是消除冷加工带来的内应力，恢复晶粒结构的均匀性，使磁导率和饱和磁感应强度达到设计指标。需要注意的是，经退火处理后的零件质地相对较软，在后续装配过程中应避免磕碰和敲击，以免引入新的应力导致磁性能劣化。

针对高温工况电磁铁这一具体应用场景，1J22软磁合金的选用需要从几个维度综合评估。电磁铁在工作过程中，线圈通电产生的焦耳热会使铁芯温度显著升高，尤其在密闭或散热条件受限的空间内，铁芯温度可能长期维持在200摄氏度以上。普通电工纯铁在200摄氏度时，其饱和磁感应强度会从常温下的2.15特斯拉下降至约2.0特斯拉，而1J22软磁合金在相同温度下仍能保持约2.3特斯拉的饱和磁通密度。两者之间的差距意味着，在同样安匝数激励下，采用1J22软磁合金铁芯的电磁铁能够产生更高的磁通量，进而获得更大的电磁吸力。对于航空航天液压电磁阀、高温蒸汽管道中的快速切断机构、冶金设备中的电磁吊具等应用，这种高温下的磁性能保持能力决定了设备能否在苛刻环境下可靠运行。

除了磁性能优势，1J22软磁合金的力学性能也值得关注。该合金在退火状态下的抗拉强度约为540兆帕，屈服强度约为275兆帕，延伸率约为10%。相较于硅钢片和纯铁，这种强度水平能够承受一定的机械冲击和振动载荷，适合用于频繁动作的电磁机构。合金的线膨胀系数约为9.2乘以10的负6次方每开尔文，与普通碳钢相近，在电磁铁结构中与其他金属零件配合时，温度变化引起的尺寸变化差异较小，有利于保持装配精度和动作可靠性。不过，1J22软磁合金的表面耐腐蚀性能一般，在潮湿或含有腐蚀性介质的环境中长期使用，建议对铁芯表面进行镀镍、镀锌或涂覆防锈漆等防护处理，避免锈蚀影响磁路性能和动作灵活性。

在实际选型过程中，采购人员需要结合电磁铁的具体设计参数来权衡材料成本与性能收益。1J22软磁合金的价格明显高于电工纯铁和硅钢片，其材料成本通常是纯铁的十倍以上，因此在电磁铁设计初期就应明确性能指标要求。如果设备对体积和重量有严格限制，例如航空机载设备、移动式电磁夹具等，通过选用1J22软磁合金可以在缩小铁芯截面积的同时保持所需的吸力，从而减轻整体重量，这种情况下材料成本的增加能够被结构小型化带来的综合收益所抵消。如果设备安装空间充裕且对重量不敏感，则可以考虑继续使用纯铁以降低材料成本。此外，在需要频繁正反向励磁的极化电磁铁或双稳态保持电磁铁中，1J22软磁合金的高磁导率有利于降低励磁功率和缩短响应时间，这一动态性能优势也是选型时的重要参考因素。

关于1J22软磁合金的加工注意事项，设计人员应当了解该材料在冷加工状态下的硬度较高，切削加工时对刀具磨损较大，建议采用硬质合金刀具并配合充足的冷却液进行车削或铣削。对于批量较大的冲压零件，可以在材料供应商处定制接近成品厚度的冷轧带材，以减少后续机加工量。焊接方面，1J22软磁合金的焊接性尚可，可以采用氩弧焊或电子束焊进行连接，但焊接热影响区会因晶粒粗化和应力残留而降低局部磁性能，因此焊缝位置应尽量避开铁芯的磁极面或磁路关键截面，若无法避免，则应在焊接后进行整体退火处理以恢复磁性。在铁芯叠片结构中，片间绝缘处理同样不可忽视，尽管直流电磁铁对叠片间绝缘要求不高，但在脉冲宽度调制驱动或高频斩波控制的电磁铁中，叠片间涡流损耗会明显增加，采用表面氧化处理或涂覆绝缘漆的薄带材可以有效抑制这一损耗。

对于使用维护环节，1J22软磁合金铁芯的日常保养相对简单。定期检查铁芯表面是否有锈蚀痕迹，特别是在沿海高湿度环境或化工车间中，建议每三个月进行一次外观检查。若发现轻微锈斑，可用细砂纸打磨去除后重新涂覆防护层。电磁铁长期运行后，铁芯极面可能会因反复吸合撞击而产生微量塑性变形或毛刺，这会导致气隙增大、吸力下降，维护人员应定期测量极面平面度，必要时进行研磨修整。对于采用1J22软磁合金制造的衔铁和磁极头，还需注意防止异物进入气隙，以免造成卡滞或损伤极面。在更换线圈或检修电磁铁时，应避免使用铁锤直接敲击铁芯，可使用铜棒或尼龙锤进行拆卸，防止局部应力集中导致磁性能退化。

从行业应用趋势来看，随着新能源装备、高速列车制动系统、精密伺服阀等高端制造领域对电磁执行机构性能要求的不断提升，1J22软磁合金的应用范围正在逐步扩大。在一些需要微型化设计的电磁铁中，例如植入式医疗器件或微型流体控制阀，由于空间尺寸受限，铁芯截面积无法做大，只能依靠提高材料饱和磁化强度来获得足够的磁力，1J22软磁合金几乎是这类场景下的唯一实用选择。同时，部分特种电机和传感器厂家也在探索将1J22软磁合金用于转子叠片或磁路集中部件，以提升功率密度和响应速度，这些应用对合金的厚度公差、表面质量和磁性能一致性提出了更为严格的要求，用户在选择供应商时应重点考察其生产资质、检测设备和批次稳定性记录。

综合以上信息，1J22软磁合金作为一种高性能软磁材料，在高温电磁铁领域的技术优势是明确的，但并非所有电磁铁都必须选用该材料。采购决策应建立在充分的磁路仿真计算和样机试验基础上，将工作温度范围、激励方式、吸力要求、安装空间、使用寿命和成本预算等参数一并纳入评估体系。对于工作温度超过150摄氏度、吸力密度要求高或体积重量受限的电磁铁设计，1J22软磁合金是值得优先考虑的核心材料方案。对于常规室温环境、性能余量充足的应用，采用电工纯铁或低硅钢片仍可满足需求且更具经济性。无论选择何种材料，与材料供应商保持技术沟通，获取准确的磁化曲线和高温性能数据，都是保证电磁铁设计可靠性的必要环节。
