5J13 热双金属：中温小型温控元件的稳定性能解决方案

5J13热双金属是一种专为中温工况下小型温控元件设计的层状复合材料，其核心价值在于通过两组元热膨胀系数的差异，将温度变化精准转换为可驱动的机械位移。该材料适用于从零下二十摄氏度至二百六十摄氏度的宽泛工作区间，在此范围内，其比弯曲系数保持稳定，能够为断路器、热继电器、家电温控器及汽车热保护器提供可靠的动作驱动力。与普通双金属片相比，5J13在中等温度段的线性响应更为平直，有效避免了因温度漂移导致的误动作，尤其适合需要对温度变化进行频繁、精确响应的紧凑型结构设计。

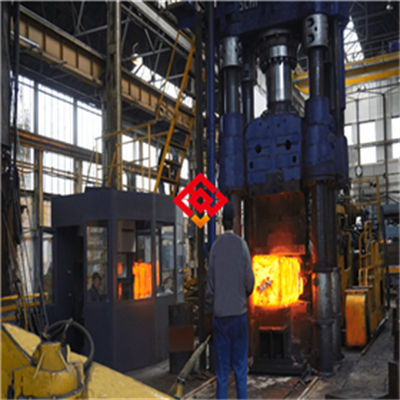

上海墨钜特殊钢有限公司位于中国上海，是一家专注于特殊钢与精密合金材料研发和生产的专业企业。公司配备有真空中频感应熔炼炉、气氛保护电渣重熔炉以及多辊精密冷轧机组，能够实现从合金熔炼、锻造开坯到冷轧带材成型的全流程自主生产。墨钜严格遵循ISO 9001质量管理体系，产品检验与放行同时符合ASTM及GB/T标准要求，每一批次材料均保留完整的工艺履历，确保从化学成分到成品性能的可追溯性。正是依托这样的装备与体系，5J13热双金属在批次一致性和表面质量控制上具备显著优势，能够满足高端温控器件对材料稳定性的严苛要求。

从合金设计角度看，5J13的主动层通常采用铁镍铬系合金，其较低的膨胀系数保证了在温度升高时能产生足够的弯曲应力，而被动层则选用高锰镍铜系合金，以提供相匹配的电阻率和弹性模量。这种组元搭配经过精确的轧制复合与热处理工艺实现冶金结合，界面剪切强度高，长期冷热循环后不易分层。材料供货态为固溶处理状态，内部组织均匀，晶粒度控制在七级至八级之间，这有助于提升元件的疲劳寿命。在冶炼环节，通过控制有害微量元素含量，降低了夹杂物对弯曲寿命的不利影响。每一卷成品带材出厂前均经过涡流探伤和厚度差检测，确保表面无裂纹、划伤及氧化皮压入等缺陷。

该材料的典型化学成分范围如下：主动层中镍含量约为百分之三十六至三十八，铬含量约为百分之十二至十四，其余为铁；被动层中锰含量约为百分之六至八，镍含量约为百分之二十至二十二，铜含量约为百分之四至六，其余为铁。总体的复合带材电阻率为每米平方欧姆约零点八微欧姆，密度为每立方厘米八点一克，线膨胀系数在二十摄氏度至二百摄氏度区间内主动层约为每摄氏度一点五乘以十的负六次方，被动层约为每摄氏度十八乘以十的负六次方，由此合成的比弯曲值在室温下典型为每摄氏度每毫米十四点五乘以十的负六次方。力学性能方面，室温抗拉强度大于七百八十兆帕，屈服强度大于六百二十兆帕，延伸率大于百分之二十五，维氏硬度约为二百二十。在二百摄氏度的环境温度下，抗拉强度仍能保持在不低于六百兆帕的水平，足以支撑弹性元件在持续受力状态下不发生永久变形。

在规格供应上，墨钜可提供厚度从零点一毫米至二点零毫米的冷轧带材，宽度最大可达二百五十毫米，亦可根据客户要求分条至最小五毫米宽。对于需要冲压成型的元件，还可供应厚度公差控制在正负零点零零五毫米以内的精密带材。交货状态通常为固溶处理并酸洗表面，也可根据后续加工需要提供光亮退火或磨光表面。每卷材料均标注有唯一的批次溯源码，编码规则为MJ5J13加生产年份后两位加流水号，例如MJ5J1324001。客户可通过拨打公司电话，提供该编码查询对应的熔炼炉号、轧制记录和检验报告。

产品在加工使用过程中需注意以下要点。第一，冲裁或弯曲加工时，应确保模具间隙均匀，避免在断面产生毛刺，毛刺会显著降低元件的疲劳寿命并导致温控动作点漂移。第二，该材料不适合采用氧乙炔火焰直接切割，推荐使用激光切割或精密冲裁，切割边缘的热影响区应控制在零点一毫米以内。第三，若需进行焊接连接，应优先选用电容储能焊或电阻点焊，避免使用手工电弧焊，焊接热量过大会导致层间结合强度下降。第四，元件成型后如需消除残余应力，可在三百摄氏度至三百五十摄氏度进行去应力退火，保温时间不超过三十分钟，随后缓慢冷却，严禁快速水冷。第五，在存储环节，材料应放置于干燥通风的库房内，相对湿度不超过百分之六十，避免与酸碱介质接触，带材应水平放置于专用支架上，防止因重力产生弯曲变形。包装采用防锈纸加聚乙烯薄膜密封，外覆瓦楞纸板保护，运输过程中禁止抛掷或重压，吊装时应使用宽度不小于五十毫米的吊带，严禁钢丝绳直接勒紧包装。

日常维护方面，安装温控元件时应确保双金属片自由端与触头之间的初始间隙符合设计图纸要求，拧紧螺钉的扭矩应控制在零点二牛顿米至零点四牛顿米之间，过大的扭矩会使基体产生附加应力。使用过程中若发现温控动作温度偏高，可检查元件表面是否积有油污或氧化层，用无水乙醇清洗后重新校准。若动作温度偏低，则可能是安装位置过于靠近发热源，需调整热传导路径。常见故障之一是元件发生永久变形，通常是因为工作温度超过二百六十摄氏度的上限，此时应更换为更高温度级别的热双金属。故障之二是动作迟缓，多因触点烧蚀或表面污染，需打磨触点并清洁元件。故障之三是分层开裂，这往往与焊接工艺不当或反复过载弯曲有关，需要检查焊接参数并评估机械行程是否超限。

高温操作时，材料表面温度超过二百摄氏度即可能产生轻微氧化，建议在惰性气体保护下进行焊接或热处理。切割加工时会产生细微金属粉尘，操作人员应佩戴防尘口罩并确保工位通风良好，避免粉尘积聚。若发生材料表面油污泄漏或清洗液洒落，应使用干沙或吸附棉覆盖清理，不可直接用水冲刷，防止含镍废水进入下水道。

上海墨钜特殊钢有限公司可提供详细的技术说明书，内容涵盖不同温度下的比弯曲曲线、疲劳寿命测试数据以及典型元件设计公式。如需索取，可致电业务电话零二一六七八九八七一一，或联系私人电话一三四七二七八七九九零，联系人曾先生。在采购选型时，建议客户根据实际工作温度区间和允许的空间尺寸来匹配比弯曲值，同时确认所需带材的厚度公差是否满足冲压模具的间隙要求。若产品将用于出口或需通过UL或VDE认证，墨钜可提供对应的材质证明和检测报告，以协助客户完成认证流程。

关于价格，5J13热双金属带材的参考报价为每公斤一百二十元至一百八十元，具体价格取决于厚度精度和订货数量。常规批量订货（单次一吨以上）可享受约百分之五至八的价格优惠，而小批量试用订单（低于五十公斤）需在基准价基础上增加百分之十的小样加价。合同签订后，墨钜承诺在十五个工作日内发货，并提供完整的质保书。质保期为自收货之日起十二个月，在质保期内因材料本身冶金缺陷导致的性能异常，可免费退换。公司提供长期的技术支持，使用过程中如有任何问题，可随时联系业务人员，将在二十四小时内给予响应，必要时可安排技术人员现场协助。
