5J143 热双金属：恶劣环境下温控开关的动作可靠性之选

5J143热双金属，是上海墨钜特殊钢有限公司针对严苛工业温控场景推出的一款功能敏感材料。该材料并非单一组元的合金，而是由两层具有不同热膨胀系数的金属层通过真空熔炼、热轧复合而成。其核心价值在于，当环境温度发生变化时，两层金属因膨胀差异产生形变弯曲，从而驱动电接点闭合或断开。在恶劣工况下，比如存在油污、粉尘、频繁振动或温度急变的场合，5J143的主动层与被动层结合强度高，不易发生层间剥离，动作温度漂移小，能够保证温控开关在十万次以上的反复动作中维持稳定的响应特性。尤其适用于工作温度区间为负二十摄氏度至正二百摄氏度的环境，短时耐受温度可达三百摄氏度，超出此范围则可能因组元层应力松弛导致动作温度改变。

上海墨钜特殊钢有限公司坐落于中国上海，拥有特种冶炼与精密复合轧制生产线。公司严格执行ISO 9001质量体系及ASTM/GB标准，从热双金属组元合金的配料、真空感应熔炼，到热轧复合、冷轧精整，全流程工艺参数可追溯。每一批出厂材料均附带批次炉号，通过该炉号可查询到具体的化学成分分析报告、物理性能检测数据及热处理记录。

从合金设计思路来看，5J143的主动层通常采用铁镍铬系合金，其居里点附近的热膨胀系数曲线经过特殊调整，在低温段具有较高的膨胀系数；被动层则采用铁镍定膨胀合金，其膨胀系数在宽温度范围内保持低而平稳。这种配对设计使得材料在低温端和高温端均具备较大的比弯曲值。冶炼过程中，对氧、氮、氢气体含量有严格控制，因为夹杂物会成为层间剪切裂纹的起源。热处理制度方面，成品通常以冷轧状态或消除应力状态交货，用户在进行元件冲制后，需在三百五十至四百度进行去应力退火，保温一至两小时，随炉冷至二百摄氏度以下出炉空冷。显微组织要求为均匀的奥氏体组织，晶粒度控制在五至八级，层间结合界面不允许有氧化膜或分层缺陷。出厂前，材料需通过超声波探伤检测，确保复合界面连续无缺陷。

该材料的主要化学成分范围大致为：镍百分之三十八至四十二，铬百分之六至八，余量为铁，同时含有少量锰、硅等元素，具体含量以随货质保书为准。力学性能典型值方面，室温抗拉强度不低于五百八十兆帕，屈服强度不低于三百五十兆帕，延伸率不小于百分之二十五；在二百摄氏度高温下，抗拉强度仍可维持在四百二十兆帕以上。物理性能上，密度约为八点一克每立方厘米，熔点约一千四百度，热导率在二十摄氏度时约为十五瓦每米开尔文，电阻率约为零点七五微欧米。其线膨胀系数在二十至二百摄氏度范围内，主动层约为十六乘以十的负六次方每开尔文，被动层约为一乘以十的负六次方每开尔文，由此产生的比弯曲值在常温下大于十四点五乘以十的负六次方每开尔文。耐腐蚀性能方面，在潮湿含硫环境中，表面氧化速率低于零点零五毫米每年，但需注意该材料不具备抵抗强酸强碱的能力，长期接触氯化物溶液可能产生点蚀。

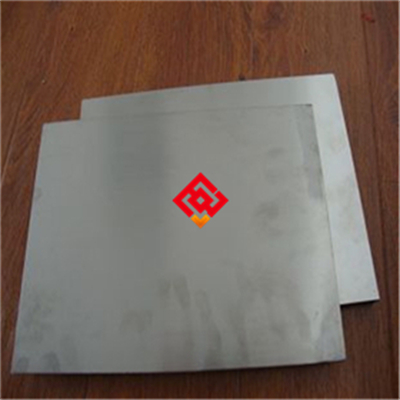

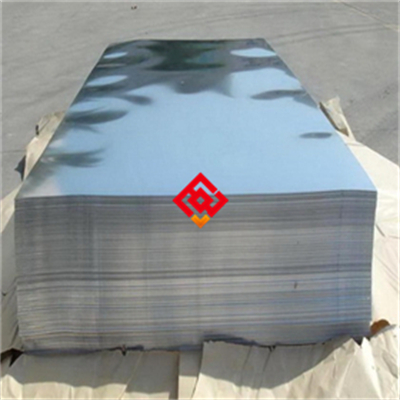

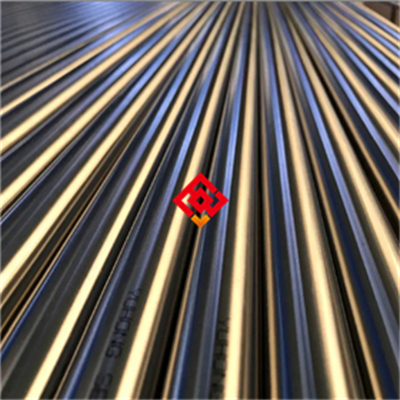

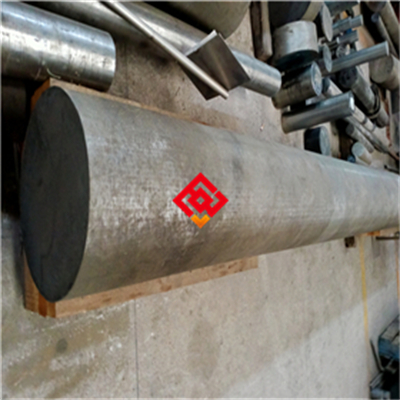

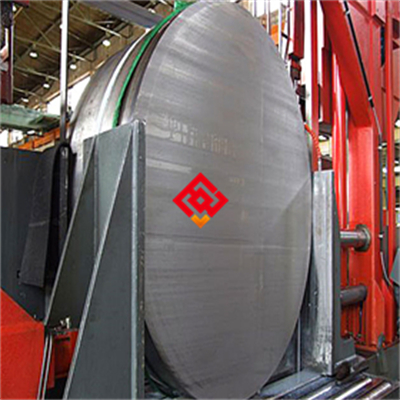

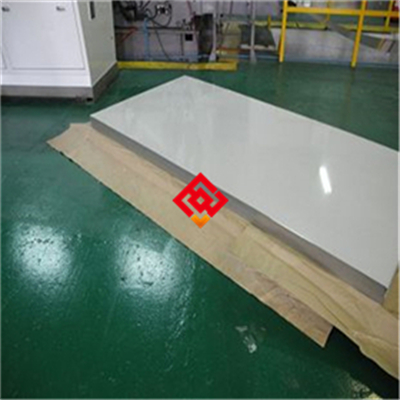

产品供货规格范围较宽，热轧中厚板厚度在三至十毫米，冷轧带材厚度为零点一至二点五毫米，宽度最大可达二百五十毫米。棒材直径从八毫米至八十毫米，也可根据用户需求提供异形截面丝材，直径范围零点五至五毫米。交货状态一般为冷轧硬态或半硬态，表面呈光亮或磨光状态，可根据后续冲制工艺要求选择。每卷或每张板材的端部均粘贴有标签，标签上包含批号、规格、重量及生产日期。批号编码规则为：首位字母M代表墨钜，随后四位数字为熔炼炉号，再后两位字母代表复合轧制批次，最后两位数字为分卷序号。用户可通过致电或邮件方式，输入批号查询对应的完整工艺参数文件。

在具体应用领域，5J143广泛用于电力设备中的过载热继电器、电机保护器、温度控制器，汽车工业中的散热器温控开关、自动空调风门执行器，家用电器中的电熨斗、热水器、咖啡机温控元件，以及工业仪表中的温度补偿装置。在石油化工领域，其亦被用于防爆型温控阀门的感测部件，凭借稳定的热响应曲线，在振动环境下不产生误动作。

关于使用与加工注意事项，第一，材料在冲裁或弯曲加工时，应沿轧制方向进行，避免横向弯折导致层间开裂。第二，元件成型后必须进行去应力退火，否则残余应力会导致动作温度在服役过程中逐渐漂移。第三，焊接时推荐采用激光焊或电容储能焊，禁止使用氧乙炔火焰钎焊，因为局部过热会破坏组元层的热匹配关系。第四，该材料加工硬化倾向明显，冷冲压时需选用硬质合金模具，并定期检查模具间隙。第五，在装配过程中，严禁对双金属元件施加超过其弹性极限的预变形，否则将产生永久性损伤。

存储环境要求干燥通风，相对湿度不超过百分之六十，材料应平置于木质或塑料托架上，避免与酸碱盐类化学品混放。包装采用防锈纸加聚乙烯薄膜密封，外覆瓦楞纸板或木箱。运输吊装过程中禁止使用钢丝绳直接捆扎带材卷芯，防止压伤边缘，严禁抛掷或剧烈碰撞，以防层间受冲击应力而分离。

切割推荐使用低速带锯或精密剪切机，切割面应平整无毛刺。如需线切割加工，应预留足够的余量以去除热影响区。焊接操作时，应使用惰性气体保护，焊接电流尽量小，焊接时间尽量短。热处理必须采用真空炉或保护气氛炉，避免表面氧化。安装时，应确保双金属元件处于自由变形空间内，不得与相邻零件产生干涉。日常维护中，每半年检查一次动作温度是否在允许偏差范围内，如发现偏差超过正负五摄氏度，应检查元件是否发生塑性变形或表面污染。

常见故障之一是动作温度偏高，通常是由于元件表面覆盖油污或氧化皮，导致热传导延迟，处理方法为用酒精清洗并用细砂纸轻磨表面。故障之二是动作温度偏低，可能是去应力退火温度过高导致组元层性能改变，此时需更换新元件。故障之三是动作不稳定，表现为同一温度下有时接通有时断开，这往往是由于安装螺钉扭矩不一致导致元件受力不均，应重新调整安装力矩，确保压紧力一致。

高温操作安全方面，当材料在三百摄氏度以上环境使用时，表面会形成深蓝色氧化膜，操作人员应佩戴隔热手套，防止烫伤。切割加工时产生的金属粉尘，在空气中悬浮浓度过高时有燃爆风险，操作区应配备吸尘装置，操作人员需佩戴防尘口罩。若发生材料表面油污泄漏或清洗剂泼溅，应立即用干布吸附，再用大量清水冲洗，废液收集后交由专业机构处理。

上海墨钜特殊钢有限公司提供完整的技术文档，包括详细的比弯曲温度曲线、弹性模量数据及元件设计计算示例。如需索取说明书，可致电业务联系人曾先生，业务电话零二一六七八九八七一一，私人电话一三四七二七八七九九零。公司建议客户在选型前提供实际工况参数，以便技术部门推荐最合适的组元层厚度比。对于批量订单，价格通常随采购量增加而递减，常规规格的价格区间为每公斤一百八十元至二百六十元，小批量样品订购需加收百分之十五的材料损耗费。质保期为交货后十二个月，质保期内因材料本身缺陷导致的性能不合格，公司免费换货。同时，公司提供产品使用指导书、加工工艺建议书及失效分析报告等配套技术资料。售后响应方面，华东地区四十八小时内到达现场，其他地区七十二小时内提供解决方案。购买时应根据实际动作温度区间、允许的温控精度以及环境腐蚀性来选择组元层配比，同时确认所需认证要求，如用于出口欧盟的电器元件，需提供RoHS及Reach检测报告，公司可随货提供相应第三方检测文件。
