5J151 热双金属：高温恶劣环境下大行程温控元件的精度保障

5J151热双金属是一种专门用于温度感应与驱动控制的精密功能材料，其核心价值在于将温度变化转化为可控的机械位移。这种材料由两层热膨胀系数差异显著的金属合金层通过冶金结合方式制成，当环境温度发生改变时，两层金属的膨胀量不同，导致整个复合材料产生弯曲变形，从而输出推力或位移，驱动相关机构完成温控动作。5J151属于Mn75Ni15Cu10系合金，其主动层采用高锰镍铜合金，被动层采用定膨胀合金，两者组合后具备较高的热敏感性和稳定的弹性模量，在工业温控领域应用广泛。

从材料成分来看，5J151的主动层以锰、镍、铜为主要元素，其中锰含量约为百分之七十五，镍含量约为百分之十五，铜含量约为百分之十。这种配比赋予了主动层较高的热膨胀系数，通常在每摄氏度二十乘以十的负六次方米量级。被动层则采用镍铁合金，其热膨胀系数较低，约为每摄氏度一点五乘以十的负六次方米。两层材料之间的热膨胀系数差值直接决定了热双金属片的弯曲灵敏度，5J151的比弯曲值在室温至一百五十摄氏度范围内能够保持稳定，满足大多数工业温控设备对动作精度的要求。

在制造工艺层面，5J151热双金属的制备需要经过真空熔炼、热锻开坯、冷轧复合、中间退火、精整校平等多道工序。真空熔炼保证了合金成分的均匀性和纯度，避免杂质元素对热膨胀性能产生干扰。热锻开坯将铸锭加工成适合轧制的板坯，冷轧复合则是将主动层与被动层在高压下实现原子间的牢固结合，结合面不允许存在氧化夹杂或分层缺陷。中间退火消除冷加工硬化，恢复材料的塑性，便于后续多道次轧制。精整校平工序确保成品带材的平直度与厚度公差控制在极窄范围内，厚度偏差一般不超过公称尺寸的正负百分之零点零零五毫米。表面质量方面，带材表面应光洁，无划伤、凹坑、锈斑等缺陷，边缘无毛刺，卷取整齐。

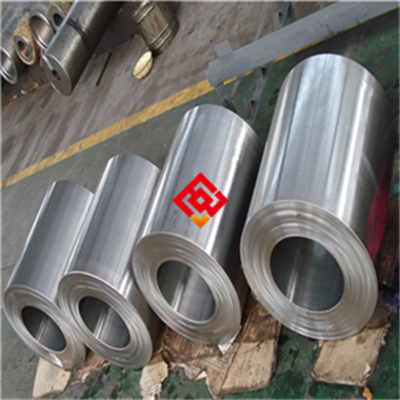

5J151热双金属的典型规格包括厚度从零点一毫米至二点五毫米不等，宽度根据用户需求定制，常见宽度为二十毫米至二百毫米。带材可成卷供应，也可按客户要求切成定尺直条。材料状态分为软态和半硬态两种，软态材料适用于需要较大变形量的冲压成型零件，半硬态材料适用于对回弹量有要求的弹性元件。用户在选择规格时，需要综合考虑动作温度范围、允许占用的安装空间、所需推力大小以及使用寿命预期。

该材料在高温恶劣环境下的表现尤为突出。普通热双金属在长期高温运行后，由于内应力释放和晶粒长大，容易产生性能漂移，导致温控动作点不稳定。5J151通过优化合金成分和热处理制度，显著提高了抗高温松弛能力，可在二百摄氏度以下环境长期稳定工作，短时耐受温度可达三百摄氏度。这一特性使得5J151成为电机过热保护器、断路器脱扣器、温度继电器等设备的理想感温元件材料。在这些应用场景中，热双金属片通常被制成碟形或U形结构，当设备内部温度异常升高时，碟形片瞬间翻转，推动触点断开电路，从而保护设备免于烧毁。

从结构设计角度分析，5J151热双金属片的动作原理基于材料的热弹性效应。设计人员需要根据所需动作温度、位移量、推力以及允许的温控精度，计算热双金属片的长度、宽度、厚度以及形状。对于碟形结构，还需考虑翻转温度点的设定，这取决于碟片的曲率半径、直径和材料厚度。5J151的弹性模量约为每平方毫米一万三千公斤力，屈服强度较高，能够提供足够的恢复力，确保温控元件在反复动作后仍能回到初始位置。对于需要大行程的场合，可采用多层复合结构或增加有效工作长度来放大位移量。

在安装使用过程中，热双金属片的固定方式直接影响其动作性能。常见的安装方式包括一端固定另一端自由的悬臂梁形式，以及周边支撑中心动作的膜片形式。悬臂梁方式结构简单，位移量大，适合行程要求较高的场合，但推力相对较小。膜片方式受力均匀，推力大，适合需要直接驱动开关触点的场合。安装时需注意热双金属片与周围零件之间留有足够的间隙，避免因膨胀受限而产生额外的机械应力。同时，热双金属片表面不应涂覆影响热传导的厚层涂料，以免延缓热响应速度。连接方式可采用铆接、焊接或螺钉压接，但焊接时需控制热输入，防止局部退火改变材料性能。

日常维护方面，5J151热双金属元件在洁净干燥环境中使用，其表面不易腐蚀，维护工作量较小。但在潮湿或含有腐蚀性气体的环境中，建议对元件表面进行防护处理，如镀镍、镀锡或涂覆有机保护层。定期检查元件外观，观察是否有变形、裂纹、氧化变色等异常现象。对于动作频繁的温控器，应定期测试动作温度是否仍在允许误差范围内，若发现动作点偏移，应检查元件是否发生疲劳损伤或安装松动。由于5J151属于磁性材料，在存在强磁场的环境中使用时，需考虑磁场对动作特性的潜在影响，必要时进行磁屏蔽设计。

选型参考建议方面，用户应首先明确温控系统的温度设定点和允许的动作温度公差。5J151的比弯曲值随温度变化呈现一定的非线性，在低温段灵敏度略低，在高温段灵敏度增加。因此，对于动作温度在零下二十摄氏度以下的场合，需选用低温型热双金属；对于动作温度超过二百摄氏度的场合，则需考虑其他耐高温牌号。其次，根据负载类型确定所需推力和位移量。若驱动的是微动开关，位移量需求较小，但推力要求较高；若驱动的是风门或阀门，则位移量需求较大。推力与位移之间存在制约关系，增加厚度可提高推力但减小位移，增加长度可增大位移但降低推力，设计时需权衡取舍。

常见问题解答环节，用户常询问5J151与5J201、5J141等其他牌号的区别。5J201的主动层为镍铬铁合金，热膨胀系数更高，适合需要更大灵敏度的场合，但其成本也相对较高。5J141则属于中温型热双金属，适用于一百五十摄氏度以下的工作环境。选择哪种牌号取决于具体工况和成本预算。另一个常见问题是热双金属片的响应速度如何提升。响应速度主要受材料厚度和热传导路径影响，厚度越薄，热响应越快，但机械强度会下降。在结构允许的情况下，可尽量采用较薄的片材，同时增大与热源的接触面积，缩短热传导路径。对于需要快速响应的保护器，还可以采用复合结构，将热双金属片直接贴合在发热体表面。

5J151热双金属在电力系统、家用电器、汽车电子、工业自动化等领域拥有广泛的应用基础。在低压电器行业，它被用作塑壳断路器的过载脱扣元件，当线路电流过大导致导体温度升高时，热双金属片弯曲驱动脱扣机构切断电路。在电机保护领域，它嵌入电机绕组内部，直接感应绕组温度，防止电机因过载或堵转而烧毁。在家用电器方面，电熨斗、电饭煲、热水器等产品中的温控器大量使用热双金属片实现温度自动调节。在汽车行业，它用于发动机冷却水温度传感器、变速箱油温报警器等部件，确保车辆在极端工况下仍能可靠运行。

从成本角度考量，5J151热双金属的价格受原材料市场波动影响，其中镍和锰的价格变动对成本影响较大。用户在批量采购时，可关注原材料价格走势，选择合适的采购时机。同时，不同供应商的加工能力和质量稳定性存在差异，建议选择通过ISO9001质量管理体系认证的厂家，并要求提供批次化学成分分析报告和力学性能检测报告。对于关键应用场合，可要求供应商提供热双金属片的比弯曲测试数据，确保来料批次与样品性能一致。

包装运输环节，5J151热双金属带材通常采用防锈纸包裹后装入木箱或纸箱，防止运输过程中受潮和机械损伤。每卷带材应有明确的标签标识，注明牌号、规格、批号、净重等信息。存储时应放置在干燥通风的库房内，离地存放，避免与酸碱等腐蚀性物质同库储存。材料的保质期在妥善保管条件下可长期有效，但若发现表面出现锈蚀，应进行除锈处理并重新检测性能后再决定是否使用。

研发逻辑方面，5J151的设计初衷是解决传统热双金属在高温环境下精度保持性不足的问题。通过在主动层中添加铜元素，降低了合金的电阻率，改善了导热性能，使热双金属片对温度变化的响应更加均匀。同时，铜元素的加入提高了合金的抗氧化能力，减少了长期使用过程中表面氧化层对热传导的阻碍。被动层采用Ni36定膨胀合金，其热膨胀曲线在室温至二百五十摄氏度范围内接近线性，与主动层的膨胀差保持稳定，从而确保热双金属片的弯曲位移与温度变化呈现良好的线性关系。这种材料组合经过多年实际应用验证，已成为工业温控领域的标准方案之一。

实际应用案例中，某型电机保护器采用直径二十毫米、厚度零点六毫米的5J151碟形热双金属片，动作温度设定在一百三十摄氏度，复位温度在九十摄氏度左右。该保护器在连续通断测试中完成十万次动作循环后，动作温度偏移量小于正负五摄氏度，满足行业标准要求。另一个案例是用于变压器油温监测的液位计，利用热双金属片驱动指针指示油面温度，测量范围从零摄氏度至一百五十摄氏度，精度等级达到百分之二点五。这些实际应用数据表明，5J151热双金属在长期可靠性方面具备明显优势。

针对特殊环境需求，5J151还可通过表面处理工艺提升耐腐蚀性能。镀镍层厚度可控制在五微米至十微米之间，镀层均匀致密，与基体结合力良好。对于要求无磁的应用场合，用户需注意5J151本身具有弱磁性，若设备对磁性敏感，可考虑选用无磁型热双金属。在真空环境中使用时，材料表面的放气率需加以控制，可通过高温真空退火工艺减少材料内部气体残留，满足电子管、真空开关等器件的使用要求。

随着工业设备向小型化、高精度方向发展，对热双金属材料的性能要求也在不断提高。5J151在保持良好加工性能的同时，通过精确控制成分配比和轧制工艺，实现了厚度零点一毫米以下超薄带材的稳定生产。超薄带材适用于微型温度开关和芯片级热保护器件，其热响应时间可缩短至数秒级别。对于需要更大位移量的应用，可选用热双金属与电阻丝复合的加热型元件，通过电流加热实现快速动作，这类产品在航空发动机点火保护、轨道交通牵引系统过载保护等领域具有应用前景。

在采购环节，用户应向供应商明确技术要求，包括牌号、状态、尺寸公差、表面质量、力学性能、热学性能等关键参数。合同签订后，建议安排质量人员对来料进行抽检，重点验证化学成分和比弯曲值。对于批量较大的订单，可要求供应商提供出厂检验报告和第三方检测报告，确保材料性能的一致性和可追溯性。在使用过程中如发现异常，应保留样品并及时与供应商沟通，分析原因并采取改进措施。

总的来说，5J151热双金属凭借其稳定的热膨胀特性、良好的机械强度和成熟的制造工艺，成为高温恶劣环境下温控元件的可靠选择。无论是作为保护器件的感温驱动核心，还是作为精密仪表的位置指示元件，它都能提供准确的位移输出和持久的运行寿命。用户在选择时，应结合具体工况条件，合理设计元件结构，正确安装使用，并定期维护检查，以充分发挥材料的性能优势。随着材料科学和加工技术的持续进步，5J151热双金属的性能还将进一步优化，为工业温控领域提供更加坚实的材料保障。
