1J116 软磁合金：宽温域工况下电磁器件的磁性能保障

1J116软磁合金宽温域工况下电磁器件的磁性能保障

在电磁器件设计制造领域，材料选择往往直接决定产品最终的性能边界与服役寿命。尤其当设备需要面对温度波动剧烈、磁场环境复杂或长期连续运行等苛刻条件时，常规电工纯铁或普通硅钢片常常暴露出磁导率衰减快、饱和磁感应强度不足、损耗随温升急剧增大等短板。针对这类工程痛点，铁基软磁合金系列中的1J116牌号材料，凭借其独特的成分配比与稳定的磁学响应，成为众多精密电磁部件设计图纸上的优选方案。本文围绕该合金的材质构成、关键磁性能参数、典型应用方向以及加工使用中的注意事项展开系统说明，力求为从事变压器、互感器、磁屏蔽组件及各类电磁驱动装置选型工作的技术人员提供一份具有实际参考价值的技术档案。

1J116属于铁镍系软磁合金家族中的低镍成员，其镍含量大致控制在百分之十六左右，这一成分定位与常见的坡莫合金系列的镍含量区间存在明显差异。正是由于镍元素比例相对较低，该合金的饱和磁感应强度得以维持在较高水平，典型值可达一点五特斯拉以上，明显优于部分高镍软磁材料。与此同时，合金中添加了适量的钼元素，钼的介入有效细化了晶粒组织，并对磁畴壁的移动产生积极的钉扎调节作用，使得材料在较宽的磁化场强范围内保持稳定的磁导率。从金相组织观察，1J116经真空冶炼与适当热处理后，呈现均匀的等轴晶粒结构，晶界处杂质元素含量极低，这为获得低矫顽力与高初始磁导率奠定了组织基础。在实际工程测试中，该合金的矫顽力通常可控制在每米八安培以内，初始磁导率不低于三千，最大磁导率则可突破两万，这些指标对于需要在小信号激励下获得清晰响应的精密测量用互感器铁芯而言，具有非常直接的实用价值。

温度稳定性是1J116区别于其他软磁材料的一项核心优势。多数软磁合金的磁性能对温度变化较为敏感，当环境温度从室温攀升至一百摄氏度以上时，磁导率往往出现显著跌落，导致器件灵敏度下降或动作阈值漂移。而1J116通过精准控制镍与钼的配比，使其居里温度点落在较为理想的区间，在使用温度范围内磁感应强度随温度的变化率被有效抑制。以典型的电力系统户外设备为例，夏季暴晒下壳体内部温度可超过八十摄氏度，冬季严寒地区则可能降至零下四十摄氏度，在如此宽广的温差跨度内，采用1J116制作的电流互感器铁芯仍能保持磁性能输出的平稳性，避免因温度波动引起的计量误差超标。同时该合金的电阻率较普通电工纯铁高出数倍，这直接降低了交变磁场下的涡流损耗，尤其在四百赫兹至两千赫兹的中频应用场景下，铁损优势体现得更为突出，有助于控制器件温升并提升能量转换效率。

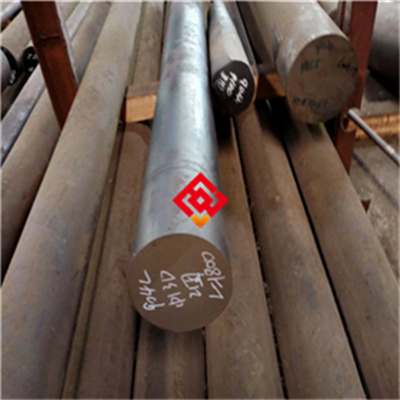

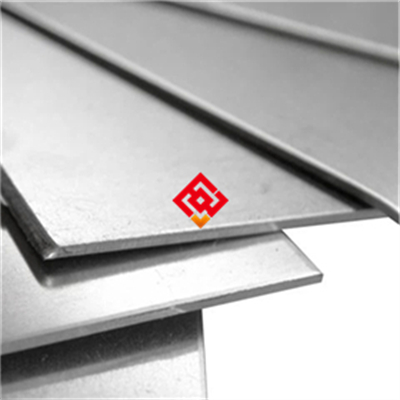

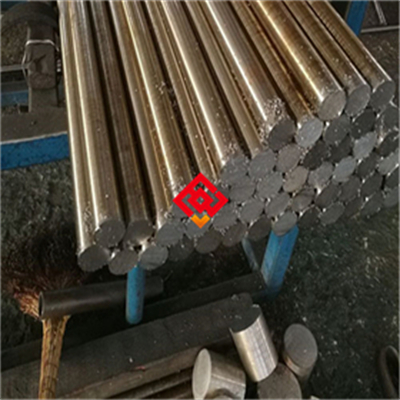

从供货形态与加工工艺角度考察，1J116通常以冷轧带材、热轧板材或圆棒形式交付用户。带材厚度规格常见从零点零五毫米至二点五毫米不等，宽度可根据冲裁要求定制，表面状态分为光亮退火态与酸洗态两种。对于制作叠片式铁芯的客户，推荐选用光亮薄带，其表面平整度与厚度公差控制良好，可直接进入冲压工序。冲裁后的片料需经过严格的去毛刺处理，避免片间短路增加附加损耗。卷绕式环形铁芯则多采用更薄的带材，通过专用卷绕机成型后再进行真空退火。这里需要特别强调的是，1J116的最终磁性能高度依赖热处理制度，通常退火温度设定在一千一百摄氏度左右，保温时间视装炉量与工件尺寸而定，随后以适当速率冷却至三百摄氏度以下再出炉，整个过程中需通入干燥氢气或高纯氮气作为保护气氛，防止零件表面氧化。若热处理不当，例如温度偏低或保温不足，则无法充分消除冷轧加工应力，磁导率将大打折扣，甚至出现磁性能方向不一致的缺陷。因此建议使用方优先选择具备真空热处理能力的专业厂家完成退火工序，或者将冲压件交由材料供应商进行成品退火服务，以确保合金潜力得到完整释放。

在具体应用层面，1J116合金的适用领域相当广泛。电力系统中，它常被用于制作零序电流互感器、计量用精密互感器以及继电保护装置中的电磁元件。这类设备要求铁芯在微小的励磁电流下即能建立足够强的磁通，同时在不同负载条件下保持变比误差与相位差处于允许区间，1J116的高初始磁导率与低损耗特性恰好契合这些要求。在工业自动化控制领域，该合金用于电磁离合器和制动器中的导磁体，其较高的饱和磁感应强度有助于缩小磁路体积，实现结构紧凑化设计。此外，部分高端音响设备制造商会选用该材料制作输出变压器的铁芯，以获取更平直的频率响应曲线与更低的失真度。在磁屏蔽应用方面，利用1J116制作的屏蔽罩能够有效衰减低频交变磁场干扰，保护精密传感器或医疗电子设备免受外部磁场影响。值得注意的是，尽管该合金性能优良，但并非所有工况都适合选用，例如在极高频率超过十千赫兹的开关电源变压器场景中，铁氧体材料往往更具性价比与效率优势，设计人员应结合工作频率、功率等级与成本预算综合权衡，避免盲目选材。

关于机械加工特性，1J116合金的硬度适中，切削性能尚可，但因其延展性较好，车削时易产生连续切屑，需采用锋利刀具并配合充分的冷却液。磨削加工时应注意控制磨削热，局部过热可能引起表面再结晶，进而改变表层磁性能。对于需要焊接成型的结构件，建议采用氩弧焊并选用匹配的焊丝，焊后必须进行去应力退火，否则焊缝附近的热影响区会因内应力残留而成为磁性能薄弱环节。在储存与运输环节，薄带卷料应保持干燥通风，避免与酸碱性物质接触，防止表面锈蚀影响后续加工质量。

对于采购选型人员而言，获取准确的性能数据至关重要。正规材料供应商会随货提供质保书，注明炉号、化学成分分析结果以及磁性能检测数值。检测标准一般参照GB/T 32286或等效的行业规范，试样需经过与成品相同的热处理制度后再进行磁性测量。需要提醒的是，不同批次之间磁性能可能存在小幅波动，对于一致性要求极高的批量订单，建议在合同签订前与供应商确认是否可按特殊内控指标进行逐炉检测。此外，部分用户习惯将1J116与国产牌号1J50或进口牌号Carpenter 49等材料进行替代比较，从成分与性能上看，这些牌号确实具有相近性，但细微的杂质元素控制水平差异仍会导致实际应用表现的不同，替换前最好进行小批量验证测试，以确保器件整体性能不受影响。

从行业发展趋势观察，随着新能源发电、电动汽车充电设施以及智能电网改造项目的持续推进，对高可靠性软磁材料的需求呈现稳步增长态势。1J116合金凭借其在宽温域工况下的稳定表现，在户外柱上变电台区、光伏逆变器滤波电感以及充电桩用漏电保护互感器等新兴场景中正获得越来越多的应用机会。设计人员在评估系统长期运行可靠性时，将磁性材料的温度老化特性纳入考量已成为一种普遍做法，而1J116在这一维度上的表现经受了多个实际工程项目的验证。当然，材料科学的进步从未停歇，更高性能的专用软磁合金也在不断涌现，但就综合性价比与工艺成熟度而言，1J116在属于它的应用区间内依然保持着难以替代的竞争地位。

最后需要向使用者说明的是，任何软磁材料的性能发挥都离不开合理的设计与规范的工艺配合。即便选用了优质的1J116合金，若铁芯结构设计存在过大气隙或磁路截面积不足，仍可能引发饱和或过热问题。建议在样机试制阶段，充分利用该合金的优异磁性能来优化体积与重量指标，同时留有一定设计裕度，以应对实际工况中可能出现的谐波分量或直流偏磁影响。通过材料、设计、工艺三者的协同优化，1J116软磁合金才能为电磁器件的可靠运行提供坚实保障，这也是材料供应商与设备制造商共同追求的技术目标。
