GH188 钴基合金主要物理参数汇总与国产钴基材料性能对照

GH188 钴基合金是一种以钴为基体、通过固溶强化和碳化物强化相结合的变形高温合金，其名义化学成分涵盖镍、铬、钨、铁、碳等多元元素，在航空发动机燃烧室、火焰筒、导向叶片以及地面燃气轮机热端部件中有着广泛应用。本文围绕该合金的密度、熔点、热导率、线膨胀系数、弹性模量、抗拉强度、屈服强度、延伸率、断面收缩率、持久性能、疲劳性能等核心物理与力学参数展开系统整理，同时将国产GH188与同系列钴基合金以及部分镍基高温合金进行横向对比，以便工程技术人员在选材和工艺设计时获得直观的参考依据。

合金的密度是材料设计中最基础的物理量之一。GH188 在室温状态下的实测密度约为 9.09 克每立方厘米，这一数值在钴基高温合金家族中处于中等偏上水平。与镍基高温合金 GH4169 的 8.24 克每立方厘米相比，GH188 的密度高出约百分之十，这意味着在同等体积条件下，采用 GH188 制造的零部件会带来更高的结构重量。但钴基合金的密度优势并不体现在轻量化上，其价值在于高温强度保持能力和抗热腐蚀性能，因此设计人员在权衡重量与服役寿命时，需要结合具体工况做出判断。与同为钴基的 GH5605 合金相比，GH188 的密度略低，GH5605 的密度约为 9.15 克每立方厘米，两者差异不大，但 GH188 在塑性和冷热加工成型性能方面相对更优。

熔点范围直接决定了合金的最高使用温度上限。GH188 的液相线温度约为 1330 摄氏度，固相线温度约为 1280 摄氏度，完全熔化温度区间较窄，这对铸造工艺和焊接工艺的温度控制提出了较高要求。与纯钴的熔点 1495 摄氏度相比，GH188 因加入了大量铬、钨等合金元素，熔点有所下降，但依然能够满足 1100 摄氏度以下长期服役的需求。在实际应用中，GH188 的推荐长期使用温度区间为 800 至 1050 摄氏度，短时极限使用温度可达 1100 摄氏度。在这个温度范围内，合金的微观组织保持稳定，碳化物析出相不会发生明显的粗化和溶解，从而维持了良好的强化效果。

热物理性能方面，GH188 的热导率随温度升高呈现缓慢上升的趋势。室温下热导率约为 11.5 瓦每米每开，在 800 摄氏度时热导率上升至约 22.8 瓦每米每开，到 1000 摄氏度时约为 26.5 瓦每米每开。这一热导率水平在高温合金中属于中等偏下，低于镍基合金 GH4169 的室温热导率 14.7 瓦每米每开，但高于部分铸造钴基合金。热导率偏低意味着在急冷急热条件下，GH188 构件内部更容易产生温度梯度和热应力，因此在设计冷却结构时需要充分考虑导热特性，避免因局部过热引发裂纹萌生。线膨胀系数是另一个关键热物理参数，GH188 在 20 至 100 摄氏度区间的平均线膨胀系数约为 11.8 乘以十的负六次方每开，在 20 至 800 摄氏度区间上升至约 14.2 乘以十的负六次方每开，在 20 至 1000 摄氏度区间达到约 15.6 乘以十的负六次方每开。该膨胀系数与多数镍基高温合金相近，但与陶瓷热障涂层材料的热膨胀失配问题需要在实际应用中特别关注，通常需要在金属基体和陶瓷涂层之间设置过渡层以缓解热应力。

弹性模量方面，GH188 的室温拉伸弹性模量约为 220 吉帕，随着温度升高而逐渐降低，在 800 摄氏度时约为 150 吉帕，在 1000 摄氏度时降至约 110 吉帕。与 GH5605 相比，GH188 的室温弹性模量略低，GH5605 约为 230 吉帕，但两者在高温下的模量衰减趋势基本一致。弹性模量的温度依赖性决定了构件在高温下的刚度表现，设计人员在计算热应力、振动频率和变形量时，必须采用对应温度下的模量数值，而不是简单套用室温数据。

力学性能是评估 GH188 工程适用性的核心指标。在室温拉伸试验中，GH188 的抗拉强度约为 930 兆帕，屈服强度约为 480 兆帕，延伸率约为百分之四十五，断面收缩率约为百分之四十。这些数据表明合金在室温下具有优良的塑性储备，能够承受一定程度的冷变形加工。随着试验温度升高，抗拉强度呈现先缓慢下降后加速下降的趋势。在 650 摄氏度时抗拉强度约为 760 兆帕，屈服强度约为 380 兆帕，延伸率仍保持在百分之三十五以上。在 800 摄氏度时抗拉强度约为 560 兆帕，屈服强度约为 310 兆帕，延伸率约为百分之三十。在 1000 摄氏度时抗拉强度降至约 260 兆帕，屈服强度约为 170 兆帕，延伸率仍有百分之二十五左右。从强度数据可以看出，GH188 在 800 摄氏度以下具有较好的强度保持率，超过 900 摄氏度后强度下降明显，这与钴基合金的固溶强化机制在高温下的退化规律一致。

持久性能是高温合金最重要的服役性能指标之一。GH188 在 815 摄氏度、一百兆帕应力条件下的持久寿命可达二百小时以上，在 870 摄氏度、七十兆帕条件下的持久寿命约为一百小时，在 980 摄氏度、三十五兆帕条件下的持久寿命约为五十小时。这些数据来自标准棒材试样的测试结果，实际构件因存在应力集中、表面状态差异和环境介质影响，持久寿命会有所折扣。与 GH5605 相比，GH188 在中温区的持久强度略高，尤其是在 800 至 900 摄氏度区间，GH188 的持久强度优势较为明显，这与其更高的铬含量和钨含量有关。与镍基合金 GH4169 相比，GH188 在 650 摄氏度以下的持久强度不及 GH4169，但在 800 摄氏度以上，GH4169 的强化相会快速粗化导致强度骤降，而 GH188 依靠碳化物强化和固溶强化维持了更稳定的持久性能，因此在更高温度工况下 GH188 更具优势。

疲劳性能方面，GH188 在室温下的旋转弯曲疲劳极限约为 280 兆帕，在 800 摄氏度下疲劳极限约为 180 兆帕，在 1000 摄氏度下疲劳极限约为 90 兆帕。疲劳性能对表面状态极为敏感，机加工表面的疲劳强度通常比抛光表面低百分之十至百分之二十，因此重要承力构件在精加工后需要进行表面强化处理或至少保证较高的表面光洁度。热机械疲劳性能方面，GH188 在温度循环条件下的寿命表现优于同级别的镍基合金，这得益于钴基合金较高的热导率和较低的线膨胀系数，使得热应力幅值相对较小。

抗氧化性能是 GH188 的重要特性之一。合金中铬含量约为百分之二十二，铝含量约为百分之零点三五，在高温氧化环境中表面会形成以氧化铬为主的保护性氧化膜。在 1000 摄氏度静态空气中经过一百小时氧化试验，GH188 的平均氧化增重速率约为零点零五毫克每平方厘米每小时，氧化膜完整且与基体结合良好，未出现明显的剥落现象。在循环氧化条件下，由于氧化膜与基体热膨胀系数差异导致的剥落风险依然存在，但整体抗氧化能力优于不含铝的 GH5605 合金。在含硫气氛中，GH188 表现出较好的抗热腐蚀性能，但长期在 900 摄氏度以上的含盐环境中服役时，仍需要配合环境障涂层使用。

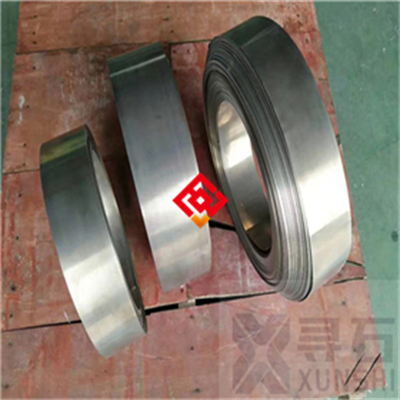

原材料选用标准方面，GH188 的母合金冶炼通常采用真空感应熔炼加真空自耗重熔的双真空工艺，确保气体含量和夹杂物水平得到有效控制。氧含量控制在百万分之十五以下，氮含量控制在百万分之五十以下，硫含量控制在百万分之十以下。非金属夹杂物按照 GB/T 10561 标准评定，A 类硫化物、B 类氧化铝、C 类硅酸盐和 D 类球状氧化物的级别均不高于一点五级。成品棒材的晶粒度按照 GB/T 6394 标准检验，通常要求细于五级，以保证良好的综合力学性能。对于需要冷成型的板材和带材，晶粒度可适当放宽至四级，以利于冲压和弯曲加工。

生产加工工艺方面，GH188 的锻造温度区间为 1050 至 1180 摄氏度，终锻温度不低于 950 摄氏度。该合金的变形抗力在高温下相对较低，适合采用自由锻、模锻和轧制等多种方式成型。冷加工方面，GH188 具有较好的冷塑性，可以进行冷轧、冷拉和冷弯，但冷加工硬化速率较快，中间需要多次软化退火处理。软化退火温度通常为 1150 至 1180 摄氏度，保温时间根据截面尺寸确定，一般为三十至六十分钟，随后快速冷却。焊接工艺方面，GH188 可采用氩弧焊、电子束焊和激光焊等方法进行连接。氩弧焊时推荐使用与母材成分相近的焊丝，焊前需将工件预热至 200 至 300 摄氏度，焊后不需进行热处理，但建议对焊缝区域进行打磨以消除表面缺陷和残余应力集中。

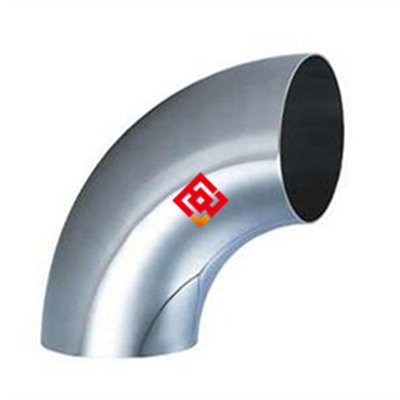

安装操作流程方面，采用 GH188 制造的零部件在装配过程中需要注意避免与其他金属直接接触产生电偶腐蚀。在高温工况下，GH188 与镍基合金连接时，由于两者热膨胀系数接近，通常不会产生过大的热应力。但与不锈钢连接时，因热膨胀系数差异较大，需要设计膨胀补偿结构。紧固件连接时，建议在螺纹部位涂抹高温防卡剂，防止在长期高温服役后出现咬死现象。管路系统采用 GH188 时，弯管操作应在退火状态下进行，弯曲半径不小于管径的三倍，弯后需要进行消除应力处理。

日常维护保养方面，GH188 构件在服役后表面会形成致密的氧化膜，这层氧化膜对基体具有保护作用，不宜在冷态下强行清除。定期检查时，重点观察表面是否有裂纹、鼓包、变色等异常现象。对于出现轻微裂纹的构件，可以采用打磨去除裂纹后补焊修复的方式处理，但补焊区域需要进行渗透检测确认无缺陷。长期服役后的 GH188 构件，其微观组织会发生碳化物粗化和析出相转变，导致力学性能下降。对于关键承力件，建议按照设计寿命进行定期更换，而非无限期使用。存放方面，GH188 材料应存放于干燥通风的库房内，避免与酸、碱等腐蚀性介质接触。棒材和板材表面可涂防锈油保护，但涂覆前需确保表面清洁干燥。

选型参考建议方面，设计人员在选择 GH188 还是其他高温合金时，需要综合考虑使用温度、应力水平、环境介质、加工难度和成本等多个因素。若使用温度在 700 摄氏度以下且应力水平较高，镍基合金 GH4169 或 GH3625 可能更具性价比。若使用温度在 800 至 1000 摄氏度且对耐腐蚀性能有较高要求，GH188 是较为均衡的选择。若使用温度超过 1000 摄氏度且对强度要求不高，可考虑镍基铸造合金或陶瓷基复合材料。对于需要频繁冷热循环的工况，GH188 的热疲劳性能优于大多数镍基合金，是较为理想的候选材料。成本方面，GH188 的原材料成本高于普通镍基合金，低于含铼的镍基单晶合金，属于中高价位的高温合金品种。在满足性能要求的前提下，应尽量优化结构设计以减少材料用量，降低整体制造成本。

常见问题解答方面，关于 GH188 是否可以进行热处理强化，答案是 GH188 属于固溶强化型合金，不能通过时效处理获得明显强化效果。其强度主要来源于钨、铬等元素对钴基体的固溶强化以及碳化物颗粒的弥散强化。关于 GH188 是否可以进行表面渗铝处理，答案是可以的，渗铝处理能够在表面形成铝化物涂层，进一步提升抗氧化性能，但渗铝层与基体之间存在元素互扩散区，长期服役后涂层会逐渐退化，需要定期评估涂层状态。关于 GH188 与 GH5605 的区别，两者同属钴基合金，但 GH188 的铬含量更高，抗氧化性能更好，同时加入了少量铝元素进一步改善氧化膜稳定性，而 GH5605 的钨含量更高，高温强度略高但塑性较差。关于 GH188 是否可用于海洋环境，该合金对海水腐蚀的抵抗能力一般，不建议直接用于海洋飞溅区，如需使用应配合有机涂层或电化学保护措施。

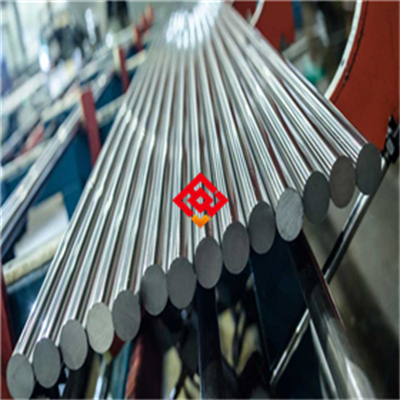

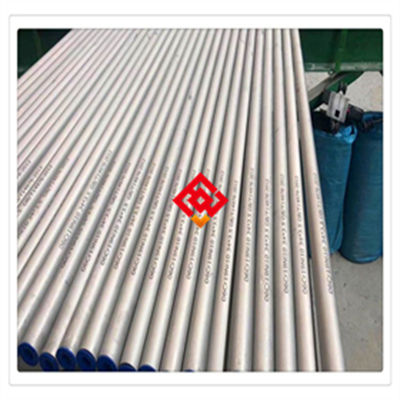

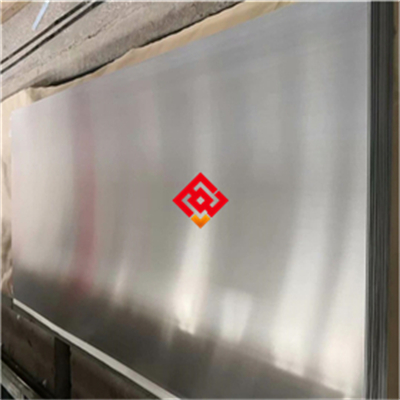

行业应用价值方面，GH188 在航空发动机燃烧室机匣、火焰筒、涡轮外环等部件中已有成熟应用，其可靠的高温性能为发动机热端部件的长寿命设计提供了材料基础。地面燃气轮机领域，GH188 用于燃烧室衬套和过渡段，能够承受频繁启停带来的热循环冲击。石油化工行业的高温炉管和转化炉管内衬也部分采用 GH188 制造，利用其抗高温氧化和抗渗碳性能延长设备检修周期。核工业领域的某些高温气冷堆部件也考虑采用 GH188 作为候选材料，其在中子辐照下的组织稳定性已开展相关研究。随着国内高温合金冶炼和加工技术的不断进步，GH188 的国产化水平已经达到较高程度，棒材、板材、管材、锻件和精密铸件均可实现稳定供货，价格较进口同类产品具有明显优势，供货周期也大幅缩短。

总体来看，GH188 钴基合金凭借其在 800 至 1050 摄氏度温度区间内均衡的力学性能、良好的抗氧化性能和可加工性，在高温合金材料体系中占据着不可替代的位置。工程技术人员在具体选型时，应结合本文提供的物理参数和性能数据，根据实际工况进行详细的热力学计算和强度校核，必要时开展模拟件试验验证，确保材料选择的安全性和经济性。对于需要更高温度性能的应用场景，可关注近年来发展的新型钴基合金或镍基单晶合金，但 GH188 在成熟度和工程应用数据积累方面仍具有明显优势。
