UDIMET L605 是一种以钴为基体、加入铬钨镍等元素形成的奥氏体固溶强化型变形高温合金，国内对应牌号通常写作 GH605。这种材料在航空发动机燃烧室、导向叶片、涡轮外环以及工业燃气轮机的高温紧固件领域有较长应用历史，也在医用植入物和核反应堆结构件上有所使用。本文围绕该合金的物理参数、力学表现、耐腐蚀特性以及加工注意事项展开叙述，帮助采购人员和技术人员建立对材料的整体认知。

该合金的密度约为 9.13 克每立方厘米，在钴基合金家族中属于中等偏上水平，比多数镍基高温合金略重，但比钨基重合金轻得多。密度直接影响到零部件重量计算和转动惯量设计，对于航空发动机这类对质量敏感的部件，设计人员需要将该参数纳入结构优化模型。熔点范围在 1330 到 1410 摄氏度之间，这一区间的确定对于铸造工艺参数设定和焊接热输入控制具有参考意义。比热容约为 0.418 焦耳每克每摄氏度，热导率在室温下约 10.5 瓦每米每开尔文，随着温度升高到 800 摄氏度时热导率会缓慢上升至约 20 瓦每米每开尔文左右。较低的热导率意味着该合金在急冷急热工况下内部容易形成较大温度梯度，设计薄壁结构件时需要留意热应力集中问题。线膨胀系数在 20 到 100 摄氏度区间约为 12.3 乘 10 的负六次方每开尔文，在 20 到 800 摄氏度区间平均线膨胀系数约 14.8 乘 10 的负六次方每开尔文。该膨胀特性与多数铁基合金存在差异，异种材料连接时需要核算热匹配性，避免因膨胀量不一致导致界面开裂。

从化学成分设计角度看，该合金的钴含量通常在 52% 到 56% 之间，铬含量约 20%，钨含量约 15%，镍含量约 10%，另外含有少量铁、锰、硅、碳等元素。铬元素赋予材料良好的抗氧化和抗热腐蚀能力，钨元素通过固溶强化显著提升高温强度。碳含量控制在 0.05% 到 0.15% 范围，在晶界区域形成细小碳化物，对蠕变性能产生积极作用。该合金不含钴基合金中常见的钼元素，这一点与部分其他钴基合金存在差异，采购时需要注意牌号混淆风险，尤其是与 L605 名称相近的 Haynes 25 合金，两者成分和性能存在细微差别，但 L605 在商业流通中常被直接等同于 Haynes 25，实际两者执行标准略有不同，使用时需要按照具体技术协议确认。

力学性能方面，该合金在室温下抗拉强度通常在 950 到 1150 兆帕之间，屈服强度约 450 到 550 兆帕，断后伸长率在 35% 到 50% 区间。经过冷加工后强度可以进一步提升，但塑性相应下降。高温性能是这种材料的核心价值所在，在 650 摄氏度下抗拉强度仍能保持约 650 兆帕，在 815 摄氏度下抗拉强度约 400 兆帕，在 980 摄氏度下抗拉强度约 200 兆帕。蠕变性能方面，在 815 摄氏度 100 小时持久强度约为 110 兆帕，在 980 摄氏度 100 小时持久强度约为 35 兆帕。该合金在 730 摄氏度以上长期服役时，组织中会逐渐析出 Laves 相和 M6C 型碳化物，这些析出相在晶界和晶内分布会影响材料的韧性和蠕变性能，但总体影响程度低于镍基合金中的 TCP 相问题。需要注意的是，该合金在 600 到 800 摄氏度区间存在一定的中温脆性倾向，冲击吸收能量会明显低于室温和更高温度下的数值，设计承受冲击载荷的部件时需要避开这一温度区间或者通过工艺手段改善晶界状态。

耐腐蚀性能方面，该合金在氧化性介质中表现良好，在 1000 摄氏度以下空气中长期加热时表面形成致密的 Cr2O3 氧化膜，氧化增重速率符合抛物线规律。在含硫气氛中，该合金的耐蚀性优于多数铁基合金，但不如含铝涂层保护的镍基合金。在海洋性氯化物环境中，该合金对点蚀和缝隙腐蚀具有中等耐受能力，临界点蚀温度约在 40 到 50 摄氏度之间，低于同等铬含量的镍基合金。因此该合金在海水环境中的长期使用需要配合阴极保护或者涂层系统。在硝酸、磷酸等中等浓度酸液中，该合金具有较好的耐蚀性，但在盐酸和硫酸中腐蚀速率较快，不推荐用于强还原性酸介质环境。对于医用植入场景，该合金在模拟体液中的金属离子释放速率低于 316L 不锈钢，与钴铬钼铸造合金相当，生物相容性满足相关标准要求。

该合金的制造工艺覆盖多种形态。变形加工方面，该合金热加工温度区间较窄，通常控制在 980 到 1180 摄氏度之间，过高容易导致晶粒粗化和晶界氧化，过低则变形抗力显著增大。锻造和轧制过程中需要控制变形量和道次间隔时间，避免产生裂纹。冷加工可以采用冷轧和冷拔工艺，该合金的冷加工硬化速率较快，中间退火温度建议在 1120 到 1170 摄氏度之间，保温时间根据截面尺寸确定，随后快速冷却。焊接性能方面，该合金可以采用钨极氩弧焊、等离子弧焊和电子束焊等方法，焊前需要清理表面油污和氧化皮，焊接过程中推荐使用较小的热输入，层间温度控制在 150 摄氏度以下。填充金属通常选用同材质焊丝，也可以使用哈氏合金 X 焊丝进行异种材料连接。焊后一般不要求进行固溶处理，但对于承受高应力的焊接结构，可以考虑在 1120 摄氏度进行去应力退火。该合金不适合采用氧乙炔焊和手工电弧焊，因为焊缝区域容易产生热裂纹。

该合金的物理性能随温度变化呈现非线性特征，弹性模量在室温下约 224 吉帕，在 500 摄氏度时降至约 180 吉帕，在 800 摄氏度时约为 140 吉帕。剪切模量相应下降，泊松比在 0.29 到 0.32 之间波动。电阻率在室温下约 0.91 微欧姆米，明显高于镍基合金，这一特性使得该材料在某些电加热元件设计中具有潜在应用价值，但同时也意味着在高频交变磁场中会产生较大涡流损耗。磁性能方面，该合金在室温下呈弱磁性，相对磁导率接近 1.003，经过冷加工后磁性会略有增强，但不会达到铁磁性材料的水平。这一特性对于需要避免磁场干扰的精密仪器部件具有重要意义。

该合金在高温长期时效过程中会发生组织演变，在 700 到 900 摄氏度范围内长期保温后，晶粒内部会析出细小颗粒状碳化物，晶界处形成链状碳化物薄膜。这些析出相在初期对强度有提升作用，但随着时效时间延长和析出相粗化，材料的韧性和疲劳性能会逐步下降。设计使用寿命超过一万小时的部件，需要结合 Larson Miller 参数进行持久强度外推计算。该合金的疲劳性能在室温和高温度条件下差异明显，室温旋转弯曲疲劳极限约为 350 兆帕，在 760 摄氏度下疲劳极限降至约 180 兆帕。热机械疲劳行为受到温度和应变循环相位关系的影响，同相位加载条件下损伤累积速度高于反相位加载。

选型方面需要明确该合金与相近材料的区别。与 GH3030 相比，L605 的高温强度和耐蠕变性能显著优于 GH3030，但 GH3030 的冷成型性能和焊接性能更好。与 GH4169 相比，L605 在 650 摄氏度以上的强度保持能力更强，但 GH4169 在 650 摄氏度以下具有更高的屈服强度和更好的抗疲劳性能。与钴铬钼铸造合金相比，L605 的塑性和韧性更高，适合制造需要承受冲击载荷的部件，但耐磨性能可能略低于高碳钴铬钼合金。采购时如果遇到板材、棒材、丝材和锻件等不同形态，需要确认材料状态是固溶态还是冷加工态，不同供货状态下的力学性能差异较大。

使用过程中需要注意该合金在 500 到 700 摄氏度长期服役后可能出现的时效脆化现象，定期检查表面裂纹和变形情况。在含硫燃料燃烧环境中，该合金表面可能形成硫化铬和氧化铬的混合产物，导致局部腐蚀加速，可以通过提高合金表面光洁度或者施加铝化物涂层来缓解。该合金对卤素元素敏感，在含氯高温气氛中容易发生沿晶腐蚀，不适合直接用于垃圾焚烧炉和燃煤锅炉的过热器管束。日常存放维护方面，该合金在干燥室内环境下具有较好的储存稳定性，但在潮湿工业大气中表面可能出现轻微点蚀，建议采用气相防锈纸包装或者真空密封储存。加工后的零件在转运过程中应避免与碳钢材料直接接触，防止铁离子污染表面导致局部电偶腐蚀。

该合金的切削加工性能介于奥氏体不锈钢和镍基合金之间，切削力较大，刀具磨损速率较快，推荐采用硬质合金刀具配合充足的冷却液进行加工。攻丝和钻孔时需要注意排屑问题，采用较低的切削速度和较大的进给量有利于控制加工硬化层深度。磨削加工时选用立方氮化硼砂轮或者白刚玉砂轮，磨削深度不宜过大，防止表面烧伤产生微裂纹。该合金的薄板冲压成型性能良好，但回弹量较大，模具设计时需要预留回弹补偿量。热成型温度建议控制在 1050 到 1150 摄氏度之间，成型后空冷即可。

该合金在核工业领域用于制造控制棒驱动机构零部件和堆内构件，在高温高压水环境中表现出良好的抗应力腐蚀开裂性能。在化工领域用于制造高温醋酸、熔融盐和某些有机氯化物反应器的内衬和管道。在玻璃纤维拉丝漏板领域，该合金因其高温抗氧化性和抗熔融玻璃侵蚀性能而被广泛采用，漏板使用寿命可以达到数千小时。在航空航天领域，该合金还用于制造火箭发动机的涡轮泵密封环和燃烧室隔板，这些部件需要同时承受高温燃气冲刷和机械振动载荷。

采购该合金材料时，建议向供应商索取完整的质量证明书，包括化学成分分析报告、力学性能检测数据和无损检测记录。不同批次材料之间可能存在成分波动和性能差异，关键部件用材料建议进行入厂复验，重点检测碳含量和钨含量以及晶粒度级别。该合金的晶粒度通常控制在 3 到 7 级之间，晶粒过细会导致蠕变性能下降，晶粒过粗则降低疲劳性能。对于薄板材料，需要关注晶粒取向对成形性能和高温强度各向异性的影响。

该合金的回收利用价值较高，废料回收价格通常高于普通不锈钢和镍基合金，但需要注意区分该合金与含钴量较低的钴基合金废料，避免混料导致性能不达标。在冶炼环节，该合金可以采用真空感应熔炼加电渣重熔的双联工艺生产，也可以采用真空自耗重熔进一步提高纯净度。非金属夹杂物含量控制在该合金的质量等级评价中占据重要地位，氧化物夹杂和氮化钛夹杂对疲劳寿命有明显影响。

该合金在 800 摄氏度以上长期使用后表面会形成富铬氧化层，该氧化层与基体结合牢固，具有较好的抗剥落性能。但在温度循环条件下，氧化层与基体热膨胀系数差异会导致氧化层开裂和剥落，剥落后的区域会重新氧化并消耗基体中的铬元素。当基体铬含量因氧化消耗降至临界值以下时，材料会发生灾难性氧化失效。因此该合金部件在服役过程中需要定期检测表面铬含量变化和氧化层厚度，必要时进行表面修复处理。

该合金在 600 摄氏度以下具有较好的组织稳定性，长时间保温后力学性能变化不大。在 650 到 750 摄氏度区间长期服役后，组织中会出现细小析出相，导致强度略有提升但塑性下降。在 800 摄氏度以上长期服役时，晶粒会逐步长大，同时析出相发生粗化，高温强度呈现缓慢下降趋势。设计人员在进行寿命评估时需要考虑这些组织演变因素，不能简单套用短期性能数据进行外推。

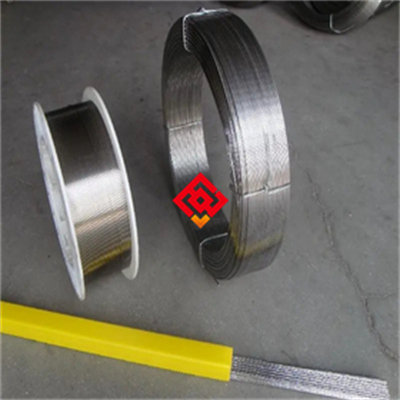

该合金的丝材产品常用于制造高温弹簧和密封元件，丝材的抗拉强度随冷拉变形量增加而显著提高，冷拉态丝材抗拉强度可以达到 1400 兆帕以上。高温弹簧设计时需要考虑应力松弛特性，该合金在 500 摄氏度下的应力松弛率低于 17-7PH 不锈钢和 Inconel X-750 合金，适合用于高温弹性敏感元件。该合金的带材产品用于制造波纹管和弹性膜片，通过冷轧和中间退火可以获得良好的厚度均匀性和表面光洁度。

该合金在海洋工程和石油化工领域也有一定应用，用于制造深海采油树阀门内件和高温高压井口装置密封面。在这些应用场景中，该合金需要与其它材料形成摩擦副，其耐磨性能与配对材料的硬度、表面粗糙度和润滑状态密切相关。该合金与碳化钨涂层配对时具有较低的摩擦系数和磨损率，与自身配对时容易发生粘着磨损，需要避免在无润滑条件下同种材料直接接触。

该合金的抗氧化极限温度约为 1100 摄氏度，在此温度以上氧化速率急剧增加，表面氧化层变得疏松多孔，失去保护作用。对于短时超温工况，该合金可以承受一定程度的过载，但反复超温会导致氧化损伤累积和材料性能劣化。使用单位需要根据实际工况设定合理的温度监控阈值，避免材料长期处于超温状态。该合金在真空中可以承受更高的使用温度，真空环境下推荐使用温度上限可以提升至 1200 摄氏度左右。

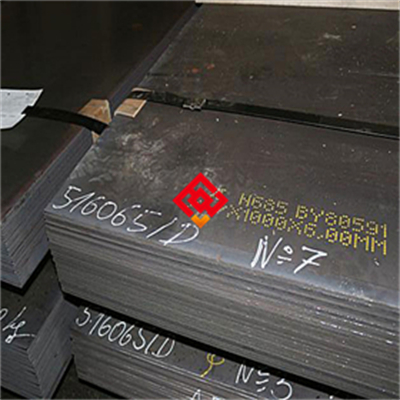

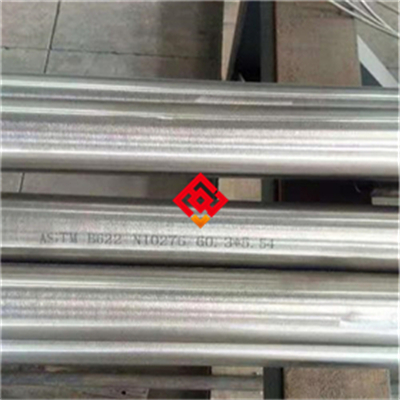

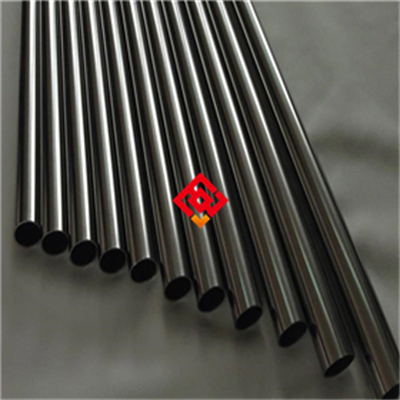

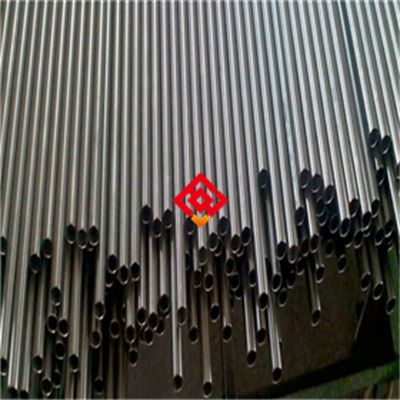

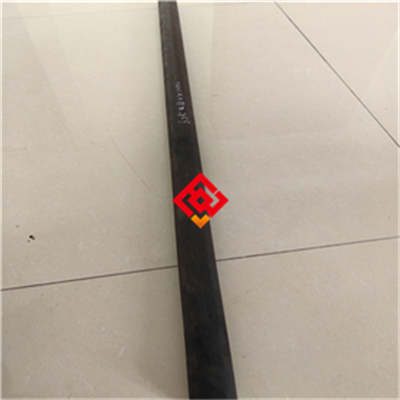

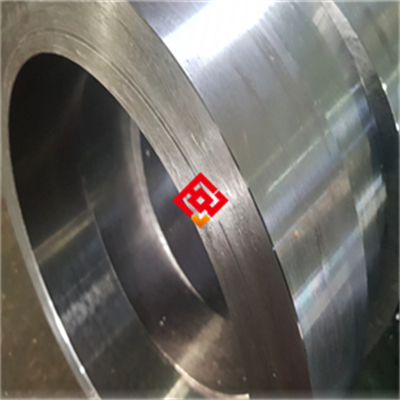

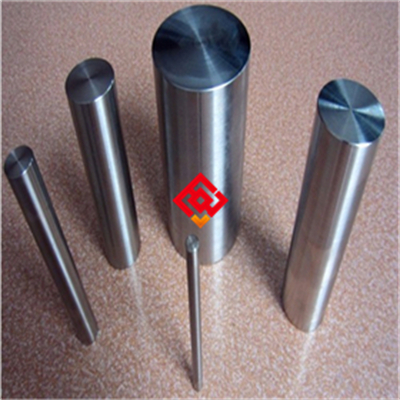

该合金的供货形态包括热轧板材、冷轧薄板、热锻棒材、冷拉丝材、无缝管材和精密铸件。板材和薄板的厚度范围通常在 0.5 毫米到 50 毫米之间，宽度可达 1000 毫米以上。棒材直径范围从 10 毫米到 300 毫米不等，长度根据重量和规格确定。管材外径从 6 毫米到 200 毫米，壁厚从 1 毫米到 20 毫米。铸件可以通过精密铸造工艺生产复杂形状的涡轮叶片和结构件，铸态组织的致密度和晶粒度控制是铸造质量的关键。该合金的铸件通常需要进行热等静压处理以消除内部缩松缺陷，处理温度和压力参数根据铸件尺寸和壁厚确定。

该合金在加工和使用过程中产生的切屑和废旧零件可以进行回收再生，回收料经过分选、熔炼和成分调整后可以重新用于生产该合金制品。回收料的使用比例需要根据产品用途和性能要求确定，航空航天关键部件通常要求使用全新料生产，工业应用部件可以允许添加一定比例的回收料。采购合同中应明确材料来源和回收料使用比例要求，确保产品质量的一致性和可追溯性。

该合金的焊接接头在高温服役时可能出现热影响区晶粒长大和碳化物析出问题，导致接头强度低于母材。采用小线能量焊接和快速冷却工艺可以减小热影响区宽度，降低晶粒长大程度。对于厚截面焊接件，推荐采用多层多道焊，控制层间温度在较低水平。焊后热处理可以改善残余应力分布，但需要避免在敏感温度区间长时间保温，防止析出有害相。

该合金的低温性能没有特别优势，在零下 100 摄氏度以下冲击韧性明显下降，存在韧脆转变趋势。因此该合金不推荐用于深冷环境下的承压部件，低温工况应优先考虑奥氏体不锈钢或铝合金材料。该合金的导热系数较低，在加热和冷却过程中容易产生温度梯度，厚截面工件的加热和冷却速率需要严格控制，防止热应力导致变形或开裂。

该合金在高温高压氢气环境中具有较好的抗氢脆性能，氢脆敏感性低于马氏体不锈钢和钛合金。在含硫化氢的酸性油气环境中，该合金表现出良好的抗硫化物应力开裂性能，适用于酸性气田的井下工具和井口装置。但该合金在含元素硫的高温环境中可能发生快速腐蚀，需要谨慎评估具体介质环境对该合金的适用性。

该合金的疲劳裂纹扩展速率在室温和高温条件下存在差异，高温下裂纹扩展速率加快，同时门槛值降低。在疲劳设计时需要考虑温度对裂纹扩展行为的影响，采用损伤容限设计理念的部件需要定期进行无损检测，监控裂纹尺寸变化。该合金的裂纹扩展路径通常为穿晶模式，在蠕变疲劳交互作用下可能转变为沿晶模式，断口形貌分析可以帮助判断失效模式。

该合金的热处理制度通常为固溶处理，温度在 1120 到 1180 摄氏度之间，保温时间根据截面尺寸按每毫米 1 到 2 分钟计算，随后水冷或快速空冷。固溶处理的目的是溶解碳化物和均匀化成分，获得过饱和固溶体组织。该合金不采用时效强化处理，因为该合金的强化机制主要依靠固溶强化和碳化物弥散强化，时效处理不会产生显著的析出强化效果，反而可能损害塑性。

该合金的焊接填充材料选择需要匹配母材成分和性能要求，同材质焊丝可以保证焊缝金属与母材具有相近的高温强度和耐腐蚀性能。对于异种材料焊接，需要根据两种材料的热膨胀系数和相变行为选择合适的中间层材料。该合金与镍基合金焊接时，焊缝区域可能形成低熔点共晶相，需要控制稀释率和焊接参数来避免凝固裂纹。

该合金的表面处理方式包括喷丸强化、激光冲击强化和表面涂层等。喷丸强化可以在表面引入压应力层，提高疲劳强度和抗应力腐蚀能力。激光冲击强化的强化层深度更大，对薄壁件的变形影响较小。表面涂层可以改善抗氧化性和耐磨性，常用的涂层材料包括铝化物涂层、MCrAlY 涂层和陶瓷热障涂层。该合金作为热障涂层粘结层使用时，需要控制涂层与基体之间的元素扩散，防止有害相形成。

该合金的采购成本高于普通不锈钢和多数镍基合金，价格受钴、钨等金属原料价格波动影响明显。采购时需要考虑材料利用率，合理排样和套裁可以降低废料率。对于小批量多规格需求，建议采用集中采购和长期协议方式锁定价格和供货周期。该合金的交货周期通常为 6 到 12 周，特殊规格和锻件可能需要更长周期，项目计划需要预留充足采购时间。

该合金在长期高温服役后的组织退化可以通过金相检验和硬度测试进行评估，当晶界碳化物粗化到一定程度或晶粒尺寸超过规定值时，部件需要更换。剩余寿命评估可以采用复型法和电化学极化法进行无损检测，结合历史运行数据建立寿命预测模型。对于关键安全部件，建议建立完整的服役档案，记录温度、载荷和介质环境变化情况，为后续维护决策提供依据。

该合金的研发历史可以追溯到上世纪五十年代，最初是为航空发动机燃烧室部件开发的材料。经过数十年应用验证，该合金的工艺稳定性和性能可靠性得到充分验证。该合金在标准体系方面，美国 ASTM 标准涵盖板材、棒材、丝材和锻件的技术条件，国内航空标准也对 GH605 的化学成分和力学性能做了明确规定。采购时建议同时参考国内外标准要求，确保材料满足设计使用需求。该合金的技术资料比较完善，涉及冶炼、加工、焊接、热处理和检测各环节的文献和数据充足，为工程应用提供了良好支持。
