GH3600 镍基合金：关键物理参数全解，换热设备用钢指标

GH3600镍基合金关键物理参数全解换热设备用钢指标

GH3600是一种以镍铬元素为基本成分的固溶强化型变形高温合金，对应美标UNS N06600，在国内材料体系中归属GH系列。这种材料在石油化工、核电装备、热处理炉具以及各类换热设备制造领域有较为广泛的应用基础，其性能表现主要依托于稳定的面心立方奥氏体组织，这种组织结构赋予材料良好的工艺塑性，也决定了它在高温服役环境下的行为特征。对于从事换热设备设计选型的工程技术人员来说，理解GH3600的各项物理参数，是判断其是否适用于特定工况条件的前提。

从化学成分的配比逻辑来看，GH3600的镍含量通常控制在百分之七十二以上，铬含量维持在百分之十四至十七的范围，这两个核心元素共同构建了材料优异的抗氧化与抗腐蚀骨架。镍元素提供了奥氏体基体的稳定性，使材料在从低温到高温的宽温度区间内不发生组织相变，铬元素则赋予材料表面形成致密氧化铬保护膜的能力，这层氧化膜在高温氧化性气氛中能够有效阻挡氧元素的进一步扩散侵蚀。铁元素作为平衡余量存在，占比不大，但对材料的热加工成型性能与成本控制起到调节作用。碳含量被严格限制在较低水平，这主要是为了避免在晶界处析出过多铬碳化物，防止晶界贫铬现象削弱材料的耐腐蚀性能。硅、锰、硫、磷等杂质元素也都有明确的上下限要求，硫和磷属于有害夹杂物，需要尽可能压低，以保证材料的热塑性和焊接质量。

在物理性能层面，GH3600的密度约为每立方厘米八点四克，这个数值在镍基合金家族中属于中等水平，比纯镍略低，比铁基奥氏体不锈钢稍高。密度参数直接关系到换热设备的重量估算和支撑结构设计，在大型管壳式换热器中，管束总重量是决定壳体壁厚和管板尺寸的重要输入条件。材料的熔点范围约在摄氏一千三百五十四度至一千四百一十三度之间，这个较高的熔点区间为设备在高温工况下的安全运行提供了基础保障。比热容随温度升高略有变化，在室温状态下约为每千克每开尔文四百六十焦耳，当温度升至摄氏五百度时，比热容会增大至每千克每开尔文五百三十焦耳左右，这一特性在计算设备启动升温过程中的热负荷时需要考虑进去。

热导率是换热设备选材时格外关注的一项指标，GH3600的热导率随温度上升呈现持续增大的趋势，室温下热导率约为每米每开尔文十四点九瓦，当温度升高至摄氏六百度时，热导率可提升至每米每开尔文二十一点四瓦左右，这一变化规律与多数铁素体钢和奥氏体不锈钢有相似之处，但绝对值低于碳钢和低合金钢。在换热器的传热计算中，管壁的热阻是总传热系数的重要组成项，GH3600相对较低的热导率意味着在同等壁厚条件下，其管壁热阻会比碳钢管材大一些，设计人员需要根据实际换热负荷要求合理选择管壁厚度或调整换热面积来弥补这一差异。不过，在许多腐蚀性介质环境中，材料耐蚀性能带来的长期运行可靠性往往比传热效率略微降低更具工程价值，这也是GH3600在特定工艺条件下仍然被优先选用的原因。

线膨胀系数是另一个需要重点关注的物理参数，尤其对于工作温度波动幅度较大的换热设备而言。GH3600在摄氏二十度至一百度温度区间的平均线膨胀系数约为每开尔文十三点三乘以十的负六次方，随着温度区间升高，这一数值逐渐增大，在摄氏二十度至八百度区间内可达到每开尔文十六点三乘以十的负六次方左右。这个膨胀特性与碳钢存在明显差异，碳钢的线膨胀系数约为每开尔文十一点五乘以十的负六次方，两者在高温下因热膨胀量不同可能引发连接部位的附加热应力。在换热器设计中，管束与壳体之间的温差应力计算必须引入材料的真实线膨胀系数数据，当管程介质温度与壳程介质温度相差较大时，需要借助膨胀节或浮动管板结构来吸收热膨胀差，防止管板与管子连接处因热疲劳而产生裂纹。

电阻率方面，GH3600的室温电阻率约为每米平方毫米欧姆一点零三，这个数值高于纯镍和镍铜合金，这与铬元素固溶引起的晶格畸变对电子散射作用增强有关。电阻率的温度系数为正值，即随温度升高电阻率增大，这一特性在电加热元件的应用中具有实际意义，设计电加热器时需要根据工作温度下的实际电阻值来确定供电电压和电流参数。

弹性模量反映材料抵抗弹性变形的能力，GH3600的室温弹性模量约为每平方毫米两千零六十五公斤力，随着温度升高，弹性模量逐渐下降，在摄氏六百度时约为每平方毫米一千六百五十公斤力，在摄氏八百度时进一步降至每平方毫米一千四百八十公斤力左右。弹性模量的温度变化规律直接影响到高温下管束的刚度和抗振动能力，在流速较高的壳程介质冲刷下，管束可能发生流体诱导振动，管子的固有频率计算离不开准确的弹性模量数据。当管束固有频率与流体脉动频率接近时，会引发共振，导致管子与折流板接触部位磨损加剧，甚至发生疲劳断裂，因此设计阶段必须获取可靠的弹性模量随温度变化曲线。

从力学性能的角度来看，GH3600在室温下通常表现出良好的强度与塑性匹配，抗拉强度一般不低于每平方毫米五十五公斤力，屈服强度不低于每平方毫米二十一公斤力，伸长率在百分之三十以上。材料在高温下的强度保持能力是其区别于普通不锈钢的重要特征，在摄氏六百五十度时，抗拉强度仍能维持在每平方毫米三十五公斤力以上，这一水平远优于常规奥氏体不锈钢在相同温度下的表现。持久强度是高温承压部件设计时采用的另一项关键指标，在摄氏六百度条件下，十万小时持久强度平均值约为每平方毫米九公斤力，在摄氏七百度条件下则降至每平方毫米四公斤力左右。这些数据为换热设备在高温高压工况下的壁厚计算和寿命评估提供了量化依据。

GH3600的抗氧化性能在连续使用温度不超过摄氏一千零九十五度时表现良好，在间歇使用条件下，建议的最高使用温度约为摄氏九百八十度。材料在高温空气中形成的氧化膜由氧化铬外层和氧化铝内层组成，这层复合氧化膜致密且与基体结合牢固，能够有效阻止氧元素向金属内部渗透。在含硫气氛中，材料的使用温度上限需要适当降低，因为硫化物可能破坏氧化膜的完整性，导致加速腐蚀。在渗碳气氛和氮化气氛中，GH3600也表现出优于多数铁基合金的抵抗能力，这与其表面形成的稳定氧化膜有关。

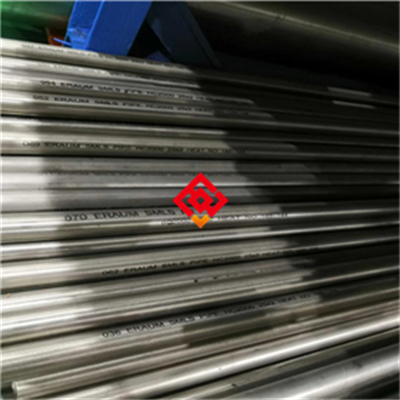

针对换热设备的具体应用场景，GH3600通常被加工成无缝管材用于制造换热管束，也可用于制作管板、折流板、法兰等关键部件。管材的生产工艺包括热挤压、冷轧或冷拔等工序，产品规格涵盖外径从十毫米至一百零八毫米、壁厚从一毫米至十毫米的常用范围。管材的尺寸公差按照相关国家标准执行，外径允许偏差根据精度等级不同有所区分，普通级为百分之零点五至百分之一，高精度级可控制在百分之零点一至百分之零点三。壁厚偏差同样有明确规定，高精度管材的壁厚偏差可控制在百分之五以内。管材的直线度要求为每米不超过一点五毫米，这个指标直接影响管束穿装过程的顺利程度以及管与折流板之间的间隙均匀性。

在焊接性能方面，GH3600可以采用钨极氩弧焊、熔化极气体保护焊以及手工电弧焊等多种方法进行连接。焊材选择通常遵循等匹配原则，推荐使用与母材成分相近的ERNiCr-3焊丝或ENiCrFe-2焊条。焊接前需要对坡口区域进行彻底清洁，去除油污、水分和氧化皮，因为镍基合金熔池对杂质元素的敏感性较高，任何污染都可能引发焊接热裂纹。焊接过程中需要控制线能量输入，避免过大的热输入导致晶粒粗化和热影响区组织恶化。焊后一般不需要进行固溶处理，但如果设备服役条件苛刻，也可以根据技术条件要求进行去应力退火，退火温度通常选在摄氏八百至九百度之间，保温时间依据工件壁厚确定。

安装操作环节需要注意GH3600管材的弯管成型特性，材料的加工硬化速率较高，冷弯时回弹量比碳钢管材大，需要预留适当的回弹补偿。弯管半径一般不小于管外径的三倍，过小的弯曲半径可能导致管壁外侧减薄量超出标准允许范围。管端与管板的连接方式通常采用强度焊加贴胀的组合工艺，焊接时需保证熔深满足设计要求的焊缝高度，胀接则使管壁与管板孔壁紧密贴合，消除间隙腐蚀的隐患。胀接工艺参数需要根据管材的实际硬度进行调节，胀接率控制在百分之三至百分之五之间较为适宜，过大的胀接率可能引起管壁过度减薄或产生残余应力。

日常维护保养方面，GH3600换热管束在运行期间应定期检查管程和壳程的压降变化，压降异常升高往往提示管内结垢或堵塞。清洗方式首选物理清洗，如高压水射流或机械清管器，化学清洗时需注意清洗剂对镍基合金的适应性，强还原性酸和含氯离子的介质应避免使用，以防引发点蚀或应力腐蚀开裂。设备停用期间应进行干燥保护或充氮保护，防止管束表面长期处于潮湿环境而产生锈蚀，尽管GH3600的耐蚀性能良好，但任何金属材料在潮湿含盐环境中都可能发生局部腐蚀。

选型参考方面，当换热介质含有氯离子且温度超过摄氏六十度时，普通奥氏体不锈钢容易发生应力腐蚀开裂，此时GH3600凭借较高的镍含量成为可靠的替代方案。在高温高压蒸汽环境中，GH3600的抗蒸汽氧化性能也优于传统铬钼钢和不锈钢。需要说明的是，材料的价格受镍铬等合金元素市场价格波动影响较大，在满足工况要求的前提下，设计人员还需综合比较不同材料的全生命周期成本。对于介质中含有还原性硫化物或强碱的环境，GH3600的适用性需要结合具体浓度和温度条件进行专门评估，必要时可参考相似工况下的挂片腐蚀数据或行业应用案例。

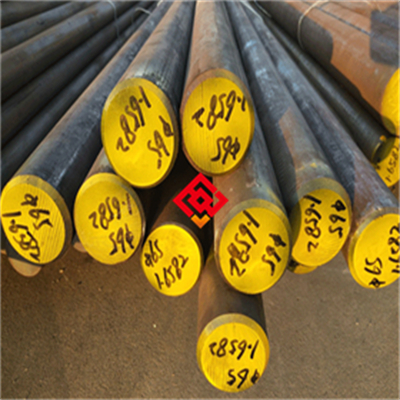

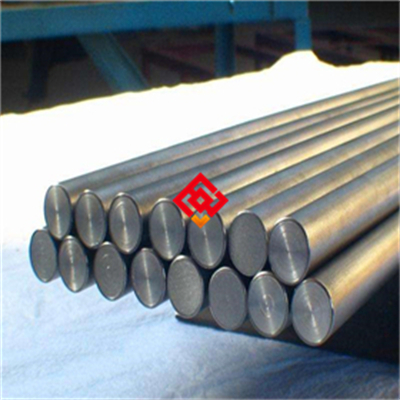

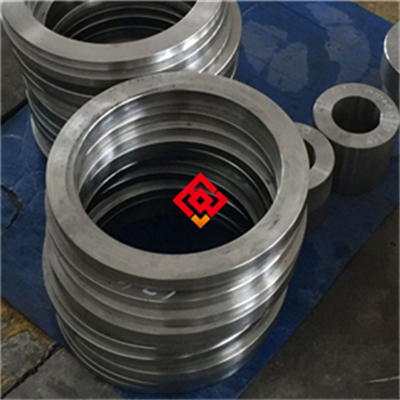

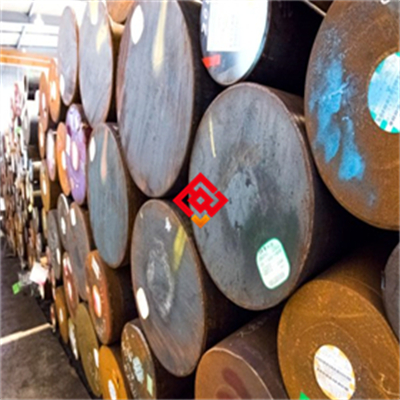

常见问题方面，关于GH3600与GH3030、GH3044等相近牌号材料的差异，GH3600的铬含量适中，综合性能均衡，适用于中等温度的氧化或弱还原性环境，而GH3030的镍含量更高，在强还原性介质中的耐蚀性更突出，GH3044则添加了钨元素，高温强度更好但价格更高。关于材料供应形态，除了管材，市场上还可采购到板材、棒材、锻件和带材，分别用于制造管板、法兰、紧固件和波纹补偿器。关于材料标准体系，国内执行GB/T 15007和GB/T 14992等标准，国外对应标准包括ASTM B167和ASME SB-167，不同标准体系下的尺寸公差和检验要求存在细微差异，采购时需在合同中明确执行标准。

GH3600在换热设备领域应用数十年来，积累了丰富的工程案例数据，从炼油厂常减压装置中的换热器管束，到核电站蒸汽发生器传热管，再到化工行业各种加热器和冷却器，材料的可靠性得到了充分验证。随着现代工业向高温高压高腐蚀方向发展，对换热设备用材提出了更为苛刻的要求，GH3600凭借其成熟的冶炼工艺、稳定的性能表现和完善的标准体系，在可预见的时期内仍将是中高温腐蚀工况下换热设备的关键候选材料之一。工程技术人员在具体项目中应根据操作温度、介质组成、压力等级和设备结构等因素综合权衡，选择最适宜的材料牌号和规格，确保设备在全生命周期内安全经济运行。
