GH5188钴基合金主要物理参数概述与燃烧室用钢性能梳理

GH5188是一种以钴为基体、加入大量铬和钨元素形成的固溶强化型变形高温合金，在国产高温合金体系中属于用量较大、应用面较广的一个牌号。该材料在国外对应类似牌号有Haynes 188，两者在成分设计和性能指标上较为接近，但在国内实际生产和工程应用中，GH5188已经形成了独立完整的冶金质量和供应体系。本文围绕该合金的物理参数、力学行为、组织稳定性以及在燃烧室类热端部件中的具体表现展开梳理，力求为设计选型和采购决策提供一份客观详实的技术参考。

从化学成分的底层逻辑来看，GH5188的钴含量通常控制在余量位置，铬含量在百分之二十到二十四之间，钨含量在百分之十三到十六之间，镍含量约为百分之二十到二十二，此外还含有少量的铁、锰、硅、碳以及微量的镧和硼。铬元素的主要作用是提供高温抗氧化和抗热腐蚀能力，钨则通过固溶强化显著提升基体的高温强度，镍的存在有助于稳定奥氏体组织并改善工艺塑性，而微量镧的加入对提高氧化膜的粘附性有明显益处。这样的成分搭配使GH5188在七百摄氏度到一千一百摄氏度的宽温度区间内都能保持较为均衡的综合性能，既不像铁基合金那样在高温下迅速软化，也不像镍基沉淀强化合金那样对热处理工艺过于敏感。

物理参数方面，GH5188的密度约为每立方厘米九点一三克，在高温合金家族中属于中等偏上水平，比常见的GH4169略高，但低于钨含量更高的GH3128。该合金的熔点范围大约在一千三百一十摄氏度到一千三百八十摄氏度之间，这一数据决定了其作为燃烧室材料的温度使用上限。比热容在室温下约为每千克每开尔文四百五十焦耳，随着温度升高略有增加。热导率是该合金需要重点关注的一项物理指标，室温下约为每米每开尔文十一点五瓦，在八百摄氏度时升至每米每开尔文约二十二瓦，虽然数值上低于纯金属和部分铜合金，但在高温合金中已经属于导热能力较好的材料，这有利于燃烧室薄壁结构在工作时快速传递热量，降低局部过热风险。线膨胀系数在二十到八百度区间内约为每开尔文十四点五乘以十的负六次方，与同类型钴基合金基本相当，在与其他材料组成焊接结构时需要对热膨胀匹配性做充分评估。

弹性模量方面，GH5188的室温杨氏模量约为每平方毫米两万一千公斤力，随着试验温度升高逐渐下降，在八百摄氏度时约为每平方毫米一万五千公斤力。这种模量随温度变化的趋势直接影响燃烧室结构在热循环条件下的应力水平，设计人员在进行热应力计算时需使用对应温度下的准确模量数据。该合金的泊松比约为零点三，在不同温度下变化不大。电阻率约为每米每平方毫米零点九欧姆，属于典型的电热合金范畴，但工程应用中较少利用其电学特性，更多关注的是力学和耐腐蚀性能。

力学性能是评判GH5188是否适用于燃烧室环境的核心依据。在室温拉伸试验中，该合金经标准热处理后的抗拉强度通常在每平方毫米九十公斤力以上，屈服强度不低于每平方毫米四十公斤力，延伸率在百分之四十以上，断面收缩率在百分之四十到五十之间。值得注意的是，GH5188在室温下表现出良好的塑性储备，这为冷成型加工提供了便利条件。在高温拉伸条件下，六百摄氏度时抗拉强度仍能保持在每平方毫米七十公斤力左右，八百摄氏度时降至每平方毫米五十公斤力上下，一千摄氏度时约为每平方毫米二十五公斤力。虽然绝对强度数值随温度升高明显下降，但相比同温度下的铁基合金仍有明显优势。

持久性能是燃烧室材料最关键的考核指标之一，因为燃烧室部件长期处于高温应力状态下工作。GH5188在六百五十摄氏度、每平方毫米二十五公斤力的试验条件下，持久寿命可达数百小时以上。在七百五十摄氏度、每平方毫米十五公斤力的条件下，持久寿命可超过两百小时。在更高的八百五十摄氏度、每平方毫米七公斤力条件下，持久寿命也能稳定达到一百小时以上。这些数据表明该合金在中温高应力和高温中应力两种典型工况下都有可靠的服役能力。蠕变性能方面，该合金在七百到八百摄氏度区间的稳态蠕变速率较低，这得益于钨元素对基体的强烈固溶强化效应以及碳化物在晶界上的稳定析出。

组织稳定性是GH5188的另一项突出优势。该合金在长期高温暴露过程中不会出现明显的TCP脆性相析出，这是钴基合金相比某些镍基合金的重要区别。在七百到九百摄氏度长期时效后，主要的析出相为M6C型碳化物和少量M23C6型碳化物，这些碳化物首先在晶界析出，随着时间延长逐渐在晶内弥散分布。晶界碳化物的存在对抑制晶界滑移、提高持久寿命有积极作用，但过量析出会导致塑性下降。该合金的碳含量通常控制在百分之零点零五到零点一五之间，通过精确控制碳含量和热处理制度，可以使碳化物的形态和分布达到较理想的状态。标准热处理工艺为固溶处理，加热温度控制在一千一百五十摄氏度到一千一百八十摄氏度之间，保温后快速冷却，以获得均匀的过饱和固溶体和适当的晶粒度。

燃烧室是航空发动机和燃气轮机中温度最高、热冲击最剧烈的部件之一，工作温度往往超过八百摄氏度，局部热点甚至接近一千一百摄氏度。燃烧室用材料需要在满足高温强度的同时具备优异的抗氧化性能、抗热疲劳性能和良好的焊接工艺性。GH5188在这几个维度上的表现较为均衡。抗氧化性能方面，该合金在一千摄氏度以下的高温空气中能形成致密的氧化铬保护膜，由于含有微量镧元素，氧化膜的抗剥落能力明显优于不含稀土元素的同类合金。在循环氧化条件下，氧化膜的粘附性对延长使用寿命至关重要，这是GH5188在燃烧室应用中的一项关键优势。

抗热疲劳性能方面，燃烧室部件在发动机启动、加速、停车过程中经历频繁的温度急剧变化，材料表面和内部会产生较大的热应力梯度。GH5188由于具有较高的热导率和较低的热膨胀系数，在同等热冲击条件下产生的热应力相对较小。同时，该合金良好的塑性储备能够通过局部塑性变形吸收热应力峰值，延迟裂纹的萌生。在模拟燃烧室工况的热疲劳试验中，GH5188的裂纹萌生寿命明显优于部分镍基合金和铁基合金。

焊接性能是燃烧室制造中不可回避的环节。燃烧室通常由薄板冲压成型后经焊接组装而成，焊缝和热影响区的性能往往决定了整个部件的寿命。GH5188具有良好的焊接工艺性，可采用氩弧焊、电子束焊、激光焊等多种方法进行连接。氩弧焊是该合金最常用的焊接方式，在正确的工艺参数和保护措施下，焊缝金属的室温强度和塑性可以达到母材的百分之九十以上。焊后一般不要求必须进行固溶处理，但为了消除焊接残余应力，可以根据结构复杂程度选择是否进行去应力退火。该合金的焊接裂纹敏感性较低，这与其钴基面心立方结构固有的良好塑性有关，也与碳含量控制得当密不可分。

GH5188的冷加工成型性能在高温合金中属于较好的一类。该合金在固溶状态下具有较高的塑性，可以进行冷冲压、冷弯、旋压等常规冷成型操作。但由于其强度较高，冷加工时变形抗力大于普通奥氏体不锈钢，需要选用功率更大的成型设备。对于形状复杂的燃烧室火焰筒部件，常采用冷冲压加多次中间退火的工艺路线。中间退火温度一般控制在一千一百摄氏度到一千一百五十摄氏度之间，保温后快速冷却，以恢复材料的塑性储备。热成型加工可以在九百到一千一百五十摄氏度范围内进行，但需要注意控制加热温度和保温时间，避免晶粒过度长大影响力学性能。

切削加工方面，GH5188的机加工特性与多数钴基高温合金类似，表现为切削力大、加工硬化倾向明显、刀具磨损快。采用硬质合金刀具进行车削和铣削时，应选择较低的切削速度和适中的进给量，并使用充足的冷却液。陶瓷刀具和立方氮化硼刀具在精加工阶段能获得更好的表面质量和更高的加工效率。螺纹加工和钻孔工序建议优先采用挤压丝锥和硬质合金钻头，以减少加工硬化带来的后续加工困难。

应用场景方面，GH5188在国内航空发动机燃烧室部件中的应用已经相当成熟，典型零件包括燃烧室火焰筒、涡流器、燃气导管、混合器等。在燃气轮机领域，该合金用于制造燃烧室衬套、过渡段和部分高温紧固件。此外，在工业热处理炉的炉管、辐射管、马弗罐等设备中也有广泛应用，这些部件长期在高温氧化性气氛下工作，对材料的抗氧化性和高温强度有较高要求。在化工行业的裂解炉管和转化炉管中，GH5188也有一定应用，但需要根据具体介质环境评估其耐蚀性能是否满足要求。

选型参考方面，设计人员在考虑使用GH5188时，需要综合评估使用温度范围、应力水平、环境介质、预期寿命和成本预算等多个因素。该合金的使用温度上限通常认为在一千摄氏度左右，在此温度以下可以长期服役。如果工作温度超过一千零五十摄氏度且承受较大应力，建议考虑镍基沉淀强化合金或定向凝固合金。如果工作温度低于七百摄氏度且主要考核耐蚀性能，则不锈钢和镍基耐蚀合金可能更具性价比。GH5188的价格高于一般不锈钢和铁基高温合金，但低于含钴量更高的进口同类材料和部分粉末冶金高温合金，在国产化替代进程中具有明显的成本优势。

常见质量问题需要在使用中加以关注。该合金在长期服役后可能出现晶界碳化物粗化现象，导致塑性和韧性下降，这属于正常的老化行为，可以通过定期检测和寿命评估来管理。焊接部位如果工艺控制不当，可能出现微裂纹和未熔合缺陷，建议对关键焊缝进行百分百的无损检测。冷成型后的零件在后续热处理过程中如果升温速度过快，可能因残余应力释放导致变形，需要设计合理的工装夹具来限制变形量。

维护保养方面，燃烧室部件在检修时需要对表面状态进行仔细检查，重点关注是否有热疲劳裂纹、氧化剥落和变形超差。对于表面氧化层，可以采用机械清理或化学清洗的方式去除，但需要注意不得损伤基体金属。裂纹修复可以采用补焊的方式进行，但补焊前需要彻底清除裂纹区域，并对补焊区域进行严格的工艺控制。对于变形超差的薄壁零件，可以通过校形工艺修复，但校形后应进行去应力处理。

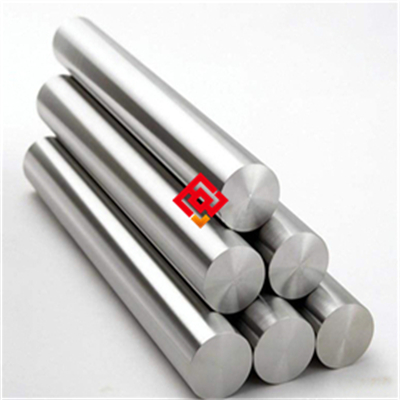

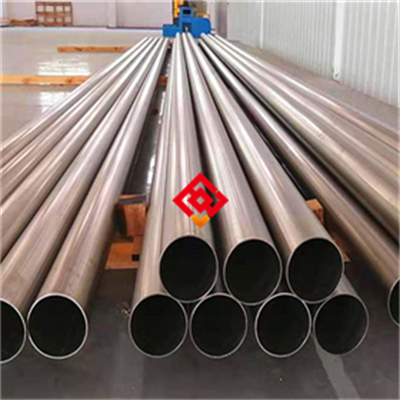

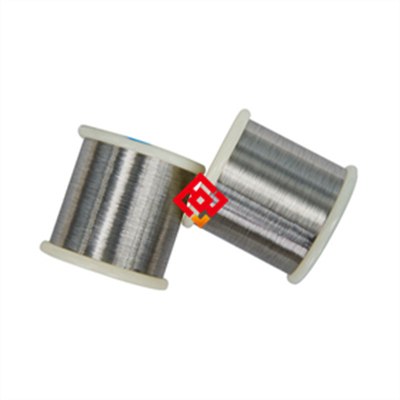

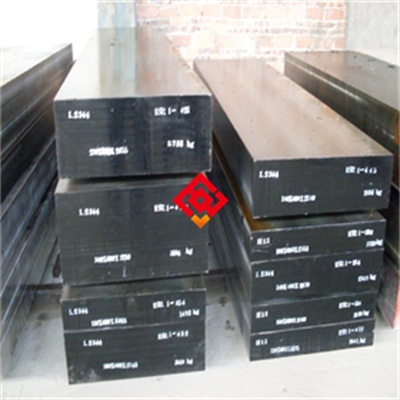

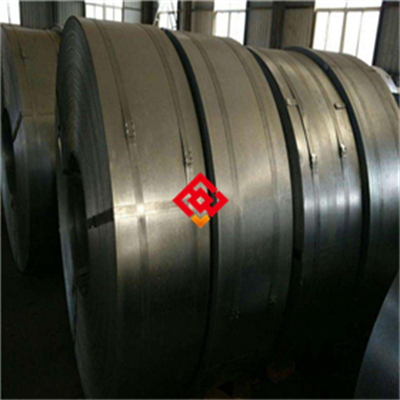

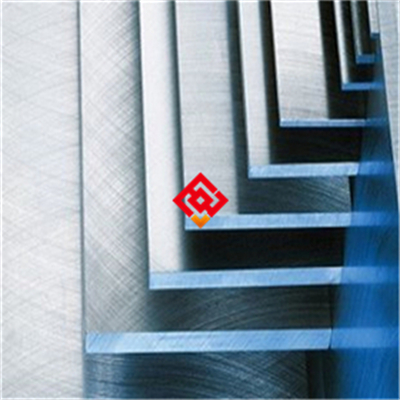

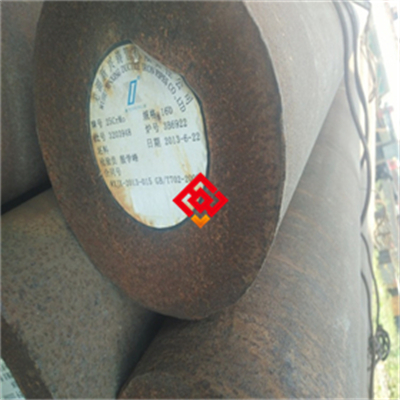

GH5188的供应形态包括热轧板材、冷轧薄板、锻件、棒材、丝材和管材。其中冷轧薄板是燃烧室制造中使用量最大的形态，厚度规格从零点三毫米到四毫米不等。板材的表面质量、厚度公差和板形平整度直接影响冲压成型和焊接质量，采购时应按照相关标准进行严格的入厂复验。该合金的冷轧薄板通常以固溶状态供货，表面可以是酸洗态或光亮退火态，根据后续加工要求选择合适的表面状态。

环保与安全方面，GH5188在正常使用条件下没有特殊的健康危害，但在焊接和打磨过程中会产生金属烟尘，操作人员需要佩戴合适的呼吸防护用品。该合金不含铅、汞、镉等有害元素，废弃部件可以按照一般金属废料回收处理。钴基合金的回收价值较高，废旧零件的回收利用既能降低资源消耗，也有助于减少对环境的影响。

综合来看，GH5188钴基合金凭借其均衡的高温力学性能、优异的抗氧化能力、良好的冷热加工工艺性和成熟的工程应用经验，在燃烧室用高温合金材料中占据着不可替代的地位。虽然近年来出现了部分新型镍基合金和陶瓷基复合材料试图在某些特定性能上超越它，但考虑到技术成熟度、供应稳定性、加工成本和维护便利性，GH5188仍然是当前燃烧室设计和制造中最可靠的材料选项之一。对于正在开展新型燃烧室研发的单位，建议在方案论证阶段充分参考该合金的完整性能数据，结合具体的结构设计和工作条件进行精细的强度校核和寿命预测，以充分发挥材料的性能潜力。对于已经进入批产阶段的型号，建议持续积累服役数据，建立基于实际工况的材料性能退化模型，为后续的寿命管理和延寿决策提供数据支撑。
