GH2706 铁镍基合金：核心物理参数一览，大型锻件用钢指标

GH2706 铁镍基合金 核心物理参数一览 大型锻件用钢指标

GH2706 是一种以铁镍为基体的沉淀硬化型变形高温合金，主要服务于航空发动机与地面燃气轮机的热端转动部件。这类材料在行业里常被称作 Inconel 706 的国产对应牌号，但在成分控制和工艺稳定性上针对国内锻件生产条件做了适应性调整。它之所以被设计出来，是为了填补传统 Inconel 718 合金在大型截面锻件上组织均匀性不足的短板，尤其是在直接时效状态下，GH2706 对偏析的敏感度更低，这使得它特别适合制造直径较大的盘件和环形件。

从材料分类角度看，GH2706 属于铁镍基合金，其铁含量通常占据总量的四成以上，镍含量则控制在约四成上下，这种成分框架决定了它在成本上比镍基合金更具优势，同时又能保留足够的高温强度。与同系列的 GH4169 相比，GH2706 的铌含量明显降低，铝钛比值经过重新平衡，这直接影响了强化相的析出行为。合金的主要强化相是γ prime 相，也就是 Ni₃(Al,Ti) 型金属间化合物，同时伴随少量γ double prime 相，也就是 Ni₃Nb 型强化相。这种双相强化机制使得 GH2706 在 650 摄氏度以下具备良好的抗拉性能和抗蠕变能力，而超过这个温度区间，材料的强度衰减速度会比镍基合金更明显，因此它的适用温度范围通常被界定在 650 摄氏度以内。

在物理参数层面，GH2706 的密度约为 8.08 克每立方厘米，比纯镍基合金略低，这为减轻构件自重提供了微小但实际的贡献。合金的固相线温度大约在 1330 摄氏度，液相线温度在 1370 摄氏度左右，这个熔化区间对锻造加热温度的设定具有直接指导意义。热导率方面，GH2706 在室温下约为 12.5 瓦每米每开尔文，随着温度升高，热导率逐步上升，在 600 摄氏度时达到约 20 瓦每米每开尔文。线膨胀系数在 20 到 600 摄氏度区间内约为 14.5 乘以十的负六次方每开尔文，这一数据对异种材料连接时的热匹配设计至关重要。电阻率在常温下约为 1.18 微欧姆每米，属于典型的金属导体范畴，但比纯铁和纯镍都要高，这与合金内部复杂的固溶元素有关。

弹性模量是结构设计中的关键指标。GH2706 在室温下的杨氏模量约为 200 吉帕，在 500 摄氏度时降至约 175 吉帕，在 650 摄氏度时进一步降至约 160 吉帕。剪切模量在室温下约为 77 吉帕。泊松比约为 0.31。这些数据表明该合金在高温下仍能保持较好的刚性支撑，不会出现明显的软化现象，这对于盘件在高速旋转状态下的尺寸稳定性具有重要意义。冲击韧性方面，GH2706 在标准热处理状态下的室温冲击功通常可达到 60 焦耳以上，在低温至负 40 摄氏度环境下仍能保持较好的韧性水平，这为在寒冷地区服役的设备提供了安全裕度。

合金的化学成分设计充分考虑了大型锻件的冶金特性。碳含量控制在 0.03% 以下，以降低晶界碳化物析出倾向。铬含量在 16% 左右，提供了基本的抗氧化和耐腐蚀能力。钼含量约 2.9%，主要起固溶强化作用。钛和铝的总量控制在 1.8% 左右，其中钛含量略高于铝，这样的配比有利于在直接时效过程中获得均匀细小的强化相。铌含量约 2.9%，远低于 GH4169 的 5% 以上，这是 GH2706 偏析倾向小的根本原因。硼和锆作为微量添加元素，含量控制在 0.005% 和 0.02% 以下，用于改善晶界状态。铁元素作为平衡余量，占据了合金成分的主要部分。

在冶金质量方面，GH2706 通常采用真空感应加真空自耗重熔的双联工艺进行冶炼。真空自耗重熔能够有效降低合金中的气体含量和有害微量元素，同时改善锭子的凝固组织。对于大型锻件用钢而言，自耗锭的直径往往超过 400 毫米，此时元素的宏观偏析控制成为冶金难点的核心。GH2706 的低铌特性使得锭子中心等轴晶区与柱状晶区的成分差异显著缩小，这就为后续的热加工变形提供了组织基础。电渣重熔工艺在某些应用场景下也会被采用，主要用于对纯净度有更高要求的转动件。

锻造工艺是发挥 GH2706 性能潜力的关键环节。合金的锻造温度窗口相对较宽，始锻温度通常控制在 1120 摄氏度左右，终锻温度不低于 950 摄氏度。在大型水压机上开坯时，需要控制变形量在 20% 到 40% 之间，过大的单次变形量容易导致局部温升过高，引发晶粒异常长大。镦粗和拔长交替进行时，需要注意变形均匀性，避免产生粗晶环。对于盘件类锻件，通常采用近等温锻造工艺，模具温度控制在 900 摄氏度以上，以降低变形抗力并提高材料充填性。锻后冷却方式对组织影响显著，一般采取空冷或堆冷，避免快速冷却产生内应力。

热处理制度对 GH2706 的最终性能起决定性作用。标准热处理工艺分为两个阶段。固溶处理温度在 980 摄氏度左右，保温时间根据截面厚度确定，通常为每 25 毫米厚度保温 1 小时，之后空冷或快速风冷。时效处理采用两级时效制度，第一级在 845 摄氏度保温 3 小时，空冷至室温，第二级在 720 摄氏度保温 8 小时，以每小时 55 摄氏度的速率炉冷至 620 摄氏度后空冷。这种双级时效制度能够使γ prime 相以合理尺寸均匀析出，同时避免晶界处形成连续的膜状碳化物。对于要求更高持久性能的部件，有时会采用 730 摄氏度保温 16 小时的过时效处理，以获得更稳定的组织状态。

经过标准热处理后，GH2706 的典型室温抗拉强度在 1000 兆帕以上，屈服强度不低于 700 兆帕，延伸率在 20% 左右，断面收缩率在 35% 以上。在 650 摄氏度下，抗拉强度仍能保持 750 兆帕左右，屈服强度在 600 兆帕上下。持久性能方面，在 650 摄氏度、应力 480 兆帕的条件下，持久寿命可超过 200 小时。蠕变速率在相同温度和较低应力下表现出良好的稳定性。硬度值通常在 280 到 330 布氏硬度之间，具体取决于热处理后的强化相数量。这些力学性能数据为工程设计提供了可靠的依据。

GH2706 的微观组织特征表现为奥氏体基体上弥散分布的颗粒状强化相。晶粒度通常控制在 4 到 7 级之间，过细的晶粒虽然有利于强度，但会损害蠕变性能，过粗的晶粒则降低抗拉强度和疲劳性能。因此锻造和热处理工艺的配合需要精确控制，以获得最佳的晶粒度匹配。碳化物主要分布在晶界处，呈不连续的颗粒状，这种形态有助于阻碍晶界滑移，同时避免裂纹沿晶界快速扩展。合金中不允许存在有害的 Laves 相和针状 δ 相，这些相会显著降低材料的塑性和韧性。

在机加工性能方面，GH2706 的切削加工性与 GH4169 相比有所改善，这得益于较低的含量和较均匀的组织。车削加工时推荐使用硬质合金刀具，切削速度控制在 40 到 60 米每分钟，进给量 0.1 到 0.3 毫米每转。铣削加工时采用顺铣方式，使用涂层刀具可获得较好的表面质量。钻孔加工时需要注意排屑和冷却，防止加工硬化现象。磨削加工时选用白刚玉砂轮，磨削比适当调低，避免工件表面烧伤。由于合金的导热性比普通钢低，加工过程中产生的热量更集中，因此冷却液的使用至关重要。

焊接性能方面，GH2706 的焊接裂纹敏感性低于大多数镍基沉淀强化合金，这使得它在维修和结构组合方面具有优势。采用氩弧焊或电子束焊均可获得良好的焊接接头。焊丝推荐使用同材质或匹配的填充金属。焊前通常不需要预热，但焊后需要进行去应力处理，温度在 900 摄氏度左右保温 2 小时，以消除焊接残余应力并恢复部分强化效果。对于承受高应力的焊接结构，焊后应进行完整的固溶加时效处理，但这对于大型锻件而言实施难度较大，因此设计时应尽量避免在关键承载部位设置焊缝。

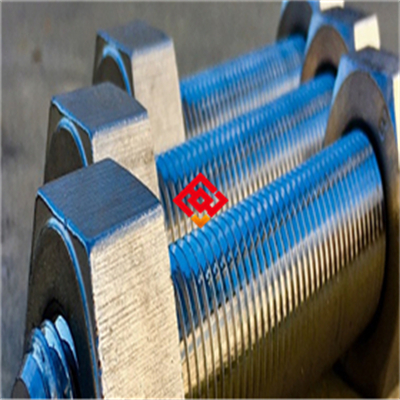

GH2706 在航空发动机领域的典型应用包括风扇盘、压气机盘、涡轮盘以及各类密封环和安装边。在燃气轮机中，它被用于制造压气机轮盘和涡轮进气机匣。在航天领域，某些液体火箭发动机的涡轮泵转子也选用该材料。石油化工行业的高温高压阀门和管道法兰在部分工况下也会采用 GH2706 替代不锈钢，以获得更高的高温强度。电力行业的汽轮机叶片和紧固件在温度不超过 650 摄氏度的区域同样适用该合金。

选型时需要考虑的关键因素包括服役温度、应力水平、截面尺寸和成本预算。如果部件工作温度长期超过 680 摄氏度，建议评估镍基合金如 GH4169 或 GH4720Li 的适用性。如果部件截面厚度超过 150 毫米，GH2706 的组织均匀性优势将得到明显体现。在成本敏感的应用中，GH2706 的价格通常比同规格的镍基合金低 15% 到 20%，这使其成为性价比突出的选择。对于需要长期在腐蚀介质中工作的部件，需要额外评估合金的耐腐蚀性能，必要时可增加表面防护措施。

日常维护方面，采用 GH2706 制造的部件在定期检修时应注意表面裂纹的检测，推荐使用荧光渗透探伤或超声检测。由于合金表面可能形成致密的氧化膜，在重新装配前应清除氧化层并检查尺寸变化。长期服役后的部件如果出现性能衰减，可以通过重新固溶和时效处理恢复大部分性能，但需要考虑变形和氧化损失。备件储存时应放置在干燥通风环境，避免与腐蚀性介质接触。

常见问题方面，用户经常询问 GH2706 与 GH4169 的区别。两者在成分上的主要差异体现在铌含量上，GH4169 的铌含量约为 5.3%，而 GH2706 约为 2.9%，这使得 GH2706 在大型锻件上的偏析控制更容易实现。在高温强度上，GH4169 在 650 摄氏度以上略占优势，但 GH2706 在 600 摄氏度以下的抗拉强度和屈服强度与 GH4169 相当。另一个常见问题是关于该合金是否可以在不做表面处理的情况下直接用于高温氧化环境。GH2706 在 650 摄氏度空气中具有良好的抗氧化性，表面会形成致密的 Cr₂O₃ 保护膜，但在燃烧气氛中含硫介质环境下，建议进行渗铝或涂层处理。

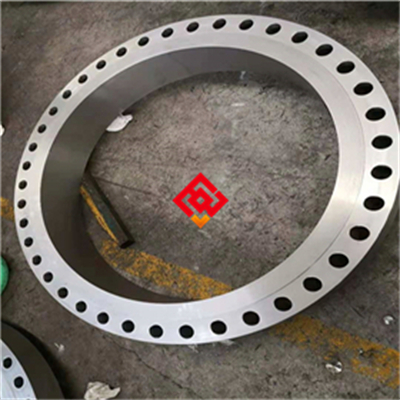

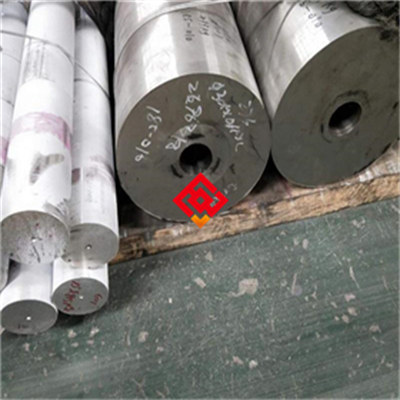

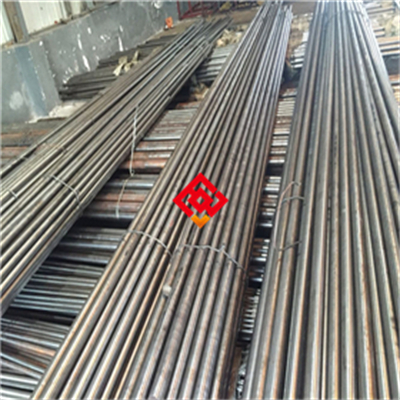

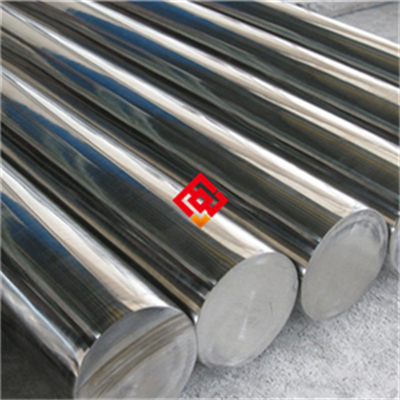

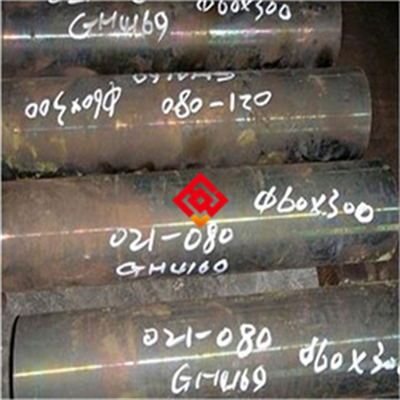

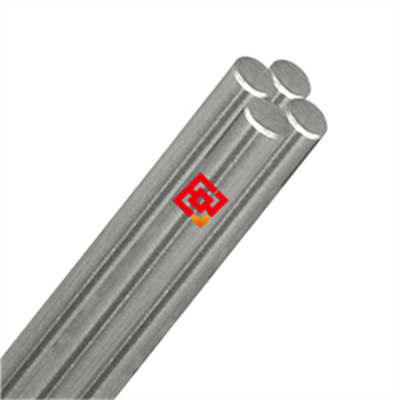

关于供货形态，GH2706 通常以锻态或轧态棒材、锻件毛坯和环形件形式供应。棒材直径范围从 50 毫米到 300 毫米不等，环形件外径最大可达 1500 毫米。交货状态一般为固溶态或固溶加时效态，具体根据用户需求确定。锻件毛坯的加工余量根据尺寸和复杂程度确定，通常单边留量在 5 到 15 毫米之间。包装方式采用木箱或铁架固定，防止运输过程中的磕碰和变形。随货附带质量证明书，注明炉批号、化学成分、力学性能和探伤结果。

在标准规范方面，GH2706 的化学成分和力学性能要求可参考航空材料标准以及相关企业规范。国内主要参考的标准包括 GJB 和 HB 系列，国外对应标准为 AMS 5701 和 ASTM B637。采购时建议明确技术协议，对有害元素含量、晶粒度级别和探伤等级做出具体规定。对于关键转动件，还需要进行低倍组织和断口检查，确保无冶金缺陷。

综合来看，GH2706 是一款在大型锻件领域具有明确技术优势的铁镍基合金。它的设计思路体现了冶金工程师对偏析控制与强化效果之间平衡的深刻理解。在选材时，工程技术人员应充分评估部件的具体服役条件，结合 GH2706 的物理参数和力学特性做出合理判断。对于工作温度在 650 摄氏度以下的大型盘类件和结构件，该合金往往能提供兼顾性能与经济性的解决方案。随着国内燃气轮机和航空发动机产业对大型高品质锻件需求的持续增长，GH2706 的应用范围预计将进一步扩展。相关技术人员在工艺实践中积累的数据也将为该合金的优化改进提供宝贵依据。
