GH2787镍基高温合金主要物理参数全解与热物理性能汇总

GH2787是一种以镍为基体、添加铬和钨等元素进行固溶强化的变形高温合金，在我国航空发动机与地面燃气轮机热端部件的材料体系中占有明确位置。该合金对应统一数字代号GH2787，属于铁镍铬基时效强化型合金范畴，其成分设计思路兼顾了高温强度、抗氧化性与长期组织稳定性之间的平衡。本文围绕该合金的密度、熔点、比热容、热导率、线膨胀系数、弹性模量以及电阻率等核心物理参数展开完整说明，同时结合热物理性能在不同温度区间内的变化规律进行系统梳理，为工程设计选材和工艺制定提供直接可用的数据参考。

从基础物理属性来看，GH2787的密度在室温状态下测定为8.21克每立方厘米。这一数值在镍基高温合金家族中处于中等偏上水平，略高于纯镍的8.9克每立方厘米但低于部分含高熔点钨钼元素的铸造合金。密度参数直接影响涡轮叶片和盘件类零件的重量估算，在航空发动机减重设计中属于基础输入条件。合金的液相线温度约为1365摄氏度，固相线温度约为1315摄氏度，液相线与固相线之间的间隔约为50摄氏度。这个较窄的凝固温度区间使得该合金在铸造过程中具有较好的流动性，有利于获得组织致密的铸件，但同时要求铸造工艺对冷却速度实施精确控制，避免因偏析导致局部低熔点共晶相的形成。

比热容是评价材料储热能力的关键指标。GH2787在室温下的平均比热容为435焦耳每千克每开尔文，随着温度升高，比热容呈现逐步增大的趋势。在600摄氏度时比热容增至约510焦耳每千克每开尔文，在800摄氏度时达到约545焦耳每千克每开尔文，而在1000摄氏度高温区间内进一步上升至约580焦耳每千克每开尔文。比热容随温度的非线性变化规律对热应力计算和瞬态温度场模拟具有直接影响，特别是在分析涡轮部件在起动和停车过程中的热冲击行为时，必须采用对应温度下的真实比热容数据，而非简单沿用室温值进行近似处理。

热导率方面，GH2787在室温下的热导率实测值为12.6瓦每米每开尔文。这个数值在高温合金中属于中等导热能力，与GH4169合金的室温热导率大致相当，但明显低于纯镍的约90瓦每米每开尔文。随着测试温度升高，合金的热导率呈单调上升趋势，在200摄氏度时约为14.8瓦每米每开尔文，在400摄氏度时约为16.9瓦每米每开尔文，在600摄氏度时约为18.7瓦每米每开尔文，在800摄氏度时达到约20.5瓦每米每开尔文。热导率的温度依赖性对于燃烧室火焰筒和加力燃烧室部件设计尤为关键，这些零件在工作时承受极高的热流密度，材料能否将热量迅速传导至冷却气膜一侧直接决定壁面温度水平和热疲劳寿命。GH2787在中温区间的热导率提升速率较为平稳，不存在异常拐点，说明该合金在长期服役过程中不会因相变析出而导致导热性能突然退化。

线膨胀系数是热物理性能中另一个需要重点关注的参数。GH2787在20摄氏度至100摄氏度温度范围内的平均线膨胀系数为11.8乘以10的负6次方每开尔文。随着温度区间上限的提高，线膨胀系数逐步增大，在20摄氏度至300摄氏度范围内平均值为12.9乘以10的负6次方每开尔文，在20摄氏度至500摄氏度范围内为13.6乘以10的负6次方每开尔文，在20摄氏度至700摄氏度范围内为14.4乘以10的负6次方每开尔文，在20摄氏度至900摄氏度范围内达到15.1乘以10的负6次方每开尔文。该合金的线膨胀系数与GH4169和GH3625等常用变形高温合金处于同一水平，这为异种材料之间的匹配连接提供了便利条件。在进行螺栓连接或环形件装配设计时，应当充分考虑不同材料线膨胀系数的差异对配合间隙的影响，特别是当GH2787零件与铁基合金或不锈钢构件在高温下配合使用时，需要预留足够的膨胀余量以防止卡滞或过度挤压。

弹性模量方面，GH2787在室温下的杨氏模量实测为214吉帕，剪切模量为81吉帕，泊松比为0.32。弹性模量随温度升高而逐渐下降，在300摄氏度时杨氏模量降至约200吉帕，在500摄氏度时为约188吉帕，在700摄氏度时为约172吉帕，在900摄氏度时进一步降至约150吉帕。弹性模量的温度变化率约为每100摄氏度下降4至5吉帕，这个速率在镍基合金中属于正常范围。弹性模量的准确数据对于叶片的振动特性分析和临界转速计算至关重要，叶片在工作中承受离心拉应力与气动弯应力的联合作用，其固有频率与弹性模量的平方根成正比，因此温度场中的模量修正直接影响振动裕度的评估结论。

电阻率也是GH2787的一项具有实际应用价值的物理参数。该合金在室温下的电阻率为1.18微欧姆米，明显高于纯镍的0.068微欧姆米，这反映了固溶体中合金元素对电子散射的显著作用。电阻率随温度升高近似线性增加，在500摄氏度时约为1.32微欧姆米，在800摄氏度时约为1.42微欧姆米。电阻率的温度系数约为每摄氏度增加0.0003微欧姆米。虽然GH2787并非专门设计的电热合金，但在某些采用电阻加热方式的试验件和工装夹具中，该合金的电阻特性仍然需要纳入电路设计的考虑范围。

从热物理性能的综合表现来看，GH2787的设计目标明确指向650摄氏度至800摄氏度温度区间内的长期服役工况。该合金在此温度范围内能够保持较为稳定的组织状态，主要强化相为γ撇相，其溶解温度约为850摄氏度，意味着在800摄氏度以下长期工作时γ撇相能够保持足够的体积分数和尺寸稳定性，不会发生明显的粗化或回溶。合金中铬元素的含量约为百分之十五，在高温氧化环境中能够形成致密的氧化铬保护膜，这是该合金具备良好抗氧化性能的根本原因。同时钨元素的固溶强化作用提升了基体的高温强度，使得合金在700摄氏度时的抗拉强度仍能保持在较高水平。

在实际工程应用中，GH2787的物理参数数据通常需要与力学性能数据联合使用。例如在进行涡轮盘的低循环疲劳寿命评估时，需要同时输入弹性模量、线膨胀系数和比热容三个物理参数，以完成热应力场和应力应变的耦合计算。在热障涂层体系的设计中，GH2787作为基体材料，其热导率和线膨胀系数与陶瓷面层的匹配程度直接关系到涂层在热循环条件下的剥落寿命。该合金的热导率高于部分单晶高温合金，有利于降低基体与涂层界面处的温度梯度，但线膨胀系数与氧化锆基陶瓷涂层存在一定差异，因此通常需要采用MCrAlY粘结层进行过渡。

从冶金质量的角度来看，GH2787的物理参数稳定性与冶炼工艺密切相关。采用真空感应加真空自耗重熔双联工艺生产的材料，其气体含量和夹杂物水平控制较好，物理参数的批次一致性也相应较高。合金中的有害杂质元素如硫、磷、铅、铋、锡、锑等需要严格控制，因为这些元素在晶界处的偏聚会降低晶界结合强度，同时也会对电阻率和热导率产生不利影响。在材料验收过程中，除了常规的化学成分分析和力学性能测试之外，对于关键转动件用材料还应增加物理参数的抽检项目，确保批次间的热物理性能数据波动在可接受范围之内。

GH2787的物理参数数据还为其加工工艺的制定提供了依据。在锻造加热时，由于合金的热导率较低，大截面坯料的心部升温速度慢于表面，容易产生较大的温度梯度，因此需要采用分段加热制度，在较低温度下保温一段时间使坯料内外温度均匀后再升至锻造温度。在固溶处理和时效处理过程中，同样需要考虑热导率和比热容的影响来设计加热速度和保温时间，避免因加热过快导致的热应力裂纹。该合金的推荐固溶处理制度为1120摄氏度保温两小时然后水冷，时效处理制度为800摄氏度保温十六小时然后空冷，这些工艺参数的制定都充分考虑了合金的热物理特性。

在焊接工艺方面，GH2787的热导率和线膨胀系数决定了其焊接热循环的特征。该合金的热导率较低，焊接时热量不易从加热区散失，导致熔池冷却速度较慢，焊缝和热影响区容易产生粗大的铸态组织。同时线膨胀系数较大，焊接过程中的热收缩应力明显，需要采取预热和焊后缓冷措施来降低冷裂纹风险。推荐采用氩弧焊或等离子弧焊方法，填充金属可选用与母材成分相近的焊丝，焊接接头在焊后应进行固溶加时效处理以恢复性能。

从选型对比的角度来看，GH2787与GH4169在部分应用场景中具有替代关系，但两者的物理参数存在明显差异。GH4169的密度为8.24克每立方厘米，与GH2787非常接近，但GH4169的线膨胀系数略低，在20至700摄氏度范围内的平均值为13.3乘以10的负6次方每开尔文，而GH2787在相同温度区间内为14.4乘以10的负6次方每开尔文。GH4169的最高使用温度约为650摄氏度，而GH2787可在800摄氏度下长期工作，两者在高温持久性能和抗氧化能力上存在差距。在需要更高使用温度的场合，GH2787是比GH4169更合适的选择，但在650摄氏度以下的中温高应力工况中，GH4167的屈服强度高于GH2787，且其抗腐蚀性能也具有一定优势。选型时应综合考虑使用温度、应力水平、环境介质和成本等多方面因素，而不能仅凭单一物理参数做出判断。

在采购GH2787材料时，应要求供应商提供完整的质量证明书，其中应包含化学成分分析报告、力学性能测试数据以及必要的物理参数测试结果。物理参数的测试方法应符合国家标准或行业标准的规定，例如线膨胀系数的测试应参照GB/T 4339执行，热导率的测试可采用激光闪射法或比较法，比热容的测试可采用差示扫描量热法。对于不同批次进厂的同一规格材料，建议抽样复验关键物理参数，确认与供应商提供的数据相符后方可投入生产使用。

GH2787镍基高温合金的物理参数体系完整且数据可靠，在航空发动机涡轮叶片、导向叶片、涡轮盘和燃烧室部件等热端零件中均有成熟应用。该合金在650至800摄氏度温度区间内的综合性能表现稳定，物理参数随温度的变化规律清晰，为工程设计提供了扎实的数据基础。随着对发动机效率要求的不断提高，热端部件的工作温度持续攀升，GH2787的物理参数数据库也在不断完善和更新，新的测试数据将进一步充实对该合金性能边界条件的认知，为其在更严苛工况下的应用提供支撑。

该合金的物理参数不仅服务于新零件的设计选材，也为在役零件的寿命评估和故障分析提供依据。例如在分析涡轮叶片叶尖磨损或烧蚀故障时，需要根据材料的熔点、热导率和比热容数据反推局部过热温度范围，从而判断故障原因并制定改进措施。在评估经过长期服役后的材料组织退化程度时，电阻率和热导率的变化可以间接反映γ撇相的粗化程度和碳化物的析出状态，为无损评价提供辅助手段。

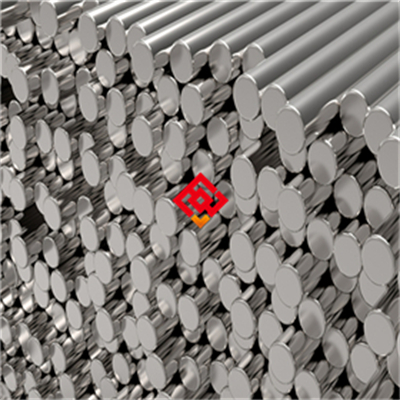

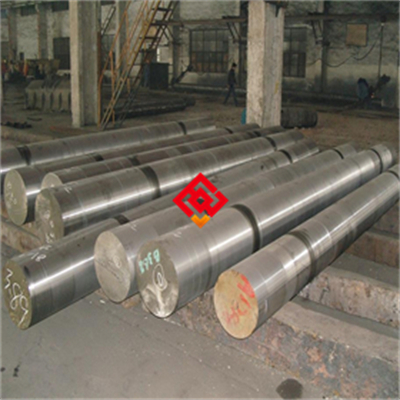

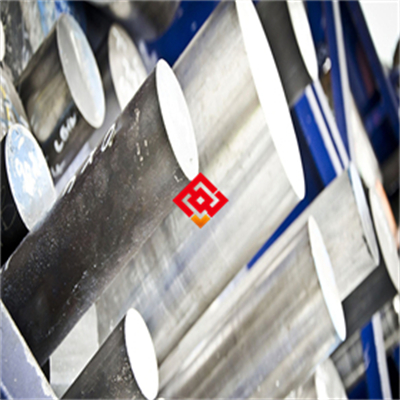

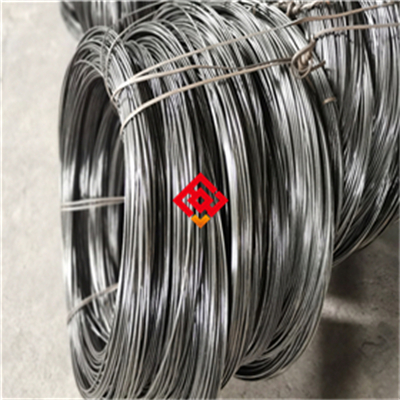

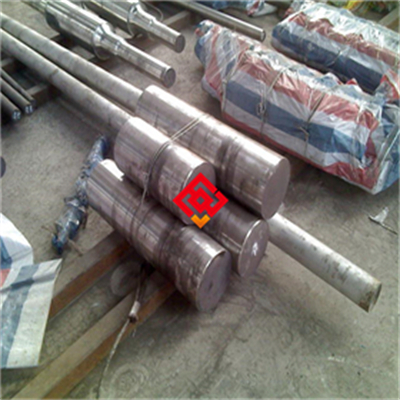

GH2787的供货形态包括热轧棒材、锻件、板材、带材和丝材等，不同形态的材料在物理参数上基本一致，但由于加工变形量的差异，各向异性程度可能有所不同。对于轧制板材，其轧向和横向的线膨胀系数和弹性模量可能存在微小差异，在精密加工中应当予以注意。对于大型锻件，由于变形量分布不均，不同部位的晶粒度和织构状态存在差异，可能导致局部物理参数出现百分之二至百分之三的波动，这在设计计算中应通过安全系数予以覆盖。

该合金在核工业领域也有应用案例，主要用作核反应堆中的高温结构件。在核环境下，材料的物理参数会受到中子辐照的影响，辐照会导致晶格缺陷增多，电阻率上升，热导率下降，线膨胀系数发生变化。虽然GH2787并非专门为核用途开发，但其在高温下的组织稳定性使其具备一定的抗辐照能力，相关辐照效应的研究数据仍在积累过程中。

在高温氧化环境中的长期暴露会使GH2787表面形成氧化膜，氧化膜的生长会改变材料表面的热辐射特性，进而影响部件的换热效率。氧化铝和氧化铬复合氧化膜的热辐射系数与金属基体不同，在辐射换热计算中需要根据氧化膜的厚度和组成进行修正。这一点在燃烧室火焰筒的冷却设计中尤为重要，因为火焰筒外壁的辐射散热对降低壁面温度有显著贡献。

GH2787的物理参数在低温区间同样具有参考价值。虽然该合金主要应用于高温工况，但在部件装配、运输和贮存过程中会经历低温环境，其低温力学行为和物理性能变化对于防止脆性断裂和尺寸变化有一定意义。在零下五十摄氏度至室温范围内，该合金的线膨胀系数变化平缓，不存在异常收缩现象，弹性模量随温度降低而升高，表现出良好的低温稳定性。

综合来看，GH2787镍基高温合金的物理参数体系完整，数据覆盖了从室温到高温的宽温度范围，各项参数之间的匹配关系合理，为该合金在航空、航天、能源和化工等领域的工程应用提供了可靠的数据支撑。在具体使用过程中，设计人员应当根据实际工况条件选择对应的参数数值，注意温度修正和各向异性修正，确保计算结果的准确性和可靠性。该合金经过多年的生产实践和服役验证，其物理参数数据库已经过充分检验，能够满足工程设计的精度要求，是一种技术成熟度较高的变形高温合金材料。
