GH4037 镍基高温合金关键物理参数概述与基础性能全梳理

GH4037 是一种以镍为基体、通过固溶强化和沉淀强化相结合的 wrought 镍基高温合金。该材料在国内航空发动机和地面燃气轮机热端部件的制造领域应用多年，属于典型的沉淀强化型高温合金。其成分设计围绕镍铬基体展开，加入钴、钨、钼、铝、钛以及微量硼和铈等元素，形成以 γ 相为主要强化相的微观组织。这种合金在 750 摄氏度至 850 摄氏度范围内具备良好的抗拉强度和持久性能，同时兼顾了抗疲劳和抗氧化的能力。对于从事高温结构设计、涡轮部件选材以及热加工工艺制定的工程技术人员而言，GH4037 的物理参数和基础性能数据是开展设计计算和工艺验证的重要依据。

该合金的密度在室温下约为 8.4 克每立方厘米，这一数值在镍基高温合金家族中处于中等偏上水平。相比纯镍的 8.9 克每立方厘米，GH4037 由于含有较多钨和钼等高原子序数元素，其密度略高于某些以铁镍为基的合金，但低于含铼或含钽量较高的第二代单晶高温合金。在实际工程应用中，密度直接影响涡轮叶片和导向叶片的离心应力和自重载荷，因此在转子部件的强度校核中，密度参数需要精确代入。GH4037 的熔点范围大约在 1300 摄氏度至 1350 摄氏度之间，这一区间决定了其热加工和热处理工艺的温度窗口。固溶处理通常在 1180 摄氏度左右进行，保温适当时间后采用空冷或油冷，随后进行时效处理以析出均匀分布的 γ 相。熔点和固溶温度之间的差值约为 150 摄氏度至 200 摄氏度，这个窗口为锻造和轧制提供了足够的操作空间，同时也限制了过高的加热温度，以免发生过烧或晶界熔化。

热导率是衡量高温合金导热能力的关键指标。GH4037 在 100 摄氏度时的热导率约为 11.3 瓦每米每开，随着温度升高至 800 摄氏度，热导率缓慢上升至约 22 瓦每米每开。与纯铝或铜等导热材料相比，该数值并不突出，但在镍基高温合金体系中属于正常水平。较低的室温热导率意味着在快速加热或冷却过程中，材料内部容易产生较大的温度梯度和热应力，这在热处理和焊接工序中需要特别关注。例如，在固溶处理后的冷却阶段，如果冷却速度控制不当，可能导致薄壁件产生翘曲变形或厚截面处出现残余应力。热导率随温度的变化趋势对于涡轮叶片的气膜冷却设计也有参考价值，较低的导热系数有助于在叶片表面形成隔热效果，减少高温燃气向叶片基体的热量传递。

线膨胀系数是计算热应力和配合间隙的重要参数。GH4037 在 20 摄氏度至 100 摄氏度温度区间内的平均线膨胀系数约为 12.1 乘以十的负六次方每开，在 20 摄氏度至 800 摄氏度区间内升至约 15.8 乘以十的负六次方每开。这一数值与大多数奥氏体不锈钢和镍基合金处于同一量级，但与陶瓷基复合材料或低膨胀合金相比，其热膨胀行为更为显著。在发动机装配中，涡轮外环、密封环和机匣等部件之间的配合间隙往往需要考虑不同材料之间的膨胀差异。GH4037 与同类型的 GH4169 或 GH3030 相比，膨胀系数差异不大，但与铸造高温合金 K403 相比，在高温段的膨胀行为略有不同，设计配合间隙时需要查阅对应温度下的具体数据。

弹性模量反映材料抵抗弹性变形的能力。GH4037 的室温弹性模量约为 220 吉帕，在 700 摄氏度时降至约 170 吉帕，到 900 摄氏度时进一步降至约 130 吉帕。弹性模量的下降幅度在高温段较为明显，这说明材料在高温下刚性降低，更容易发生弹性变形。对于叶片和盘件这类承受复杂载荷的部件，弹性模量数据是进行有限元应力分析和振动特性计算的基础输入参数。特别是在计算叶片的自振频率时，弹性模量随温度的退化规律直接影响共振转速的预测精度。GH4037 的弹性模量温度系数在同类合金中处于中等水平，设计人员在建立材料数据库时，需要采用分段线性插值或多项式拟合的方式准确描述这一变化。

电阻率方面，GH4037 的室温电阻率约为 1.2 微欧米，这一数值明显高于纯镍的 0.07 微欧米，也高于多数铁基合金。高电阻率意味着材料在交变磁场中会产生更多的涡流损耗，因此该合金不适合用于高频电磁场环境下的结构件。但在电加热元件或电阻元件的选材中，GH4037 的高电阻率和良好的高温抗氧化性能反而成为优势，可以在 800 摄氏度以上长期稳定工作而不发生明显的电阻漂移。不过在实际应用中，该合金主要用于结构承力部件，电阻率参数更多用于感应加热过程中的热效率估算。

磁性方面，GH4037 属于奥氏体组织，在室温下呈弱磁性或非磁性状态。其成分中镍含量较高，镍本身是铁磁性元素，但合金中加入的铬、钨、钼等元素会破坏铁磁有序结构，使合金整体表现为顺磁性。这一特性使得 GH4037 在航空发动机的某些敏感部位使用时，不会对磁性探测设备或电子传感器产生干扰。在零部件制造过程中，如果后续工序涉及磁粉探伤，需要确认材料在探伤条件下是否显示为无磁性或极弱磁性，以避免误判。实际检测数据显示，GH4037 的相对磁导率在室温下接近 1.01 至 1.02，属于工程上认可的非磁性材料范畴。

抗氧化性能是高温合金的基础考核指标之一。GH4037 在 900 摄氏度空气中的恒温氧化增重速率符合抛物线规律，氧化速率常数约为 0.05 毫克每平方厘米每小时。在 1000 摄氏度时，氧化速率加快，但材料仍能保持完整的氧化膜结构，不发生剥落或粉化现象。该合金的抗氧化性能主要依赖于铬和铝元素的协同作用，铬在表面形成致密的氧化铬膜，铝则在内层形成连续的氧化铝阻挡层。值得注意的是，GH4037 的铝含量约为 2.5 至 3.5 质量百分比，钛含量约为 1.5 至 2.5 质量百分比，这种配比保证了 γ 相的析出量同时兼顾了抗氧化需求。在长期服役过程中，如果表面氧化膜因热循环或机械冲击而破裂，合金能够依靠内部铬和铝的扩散补充形成新的保护膜，但这一自修复能力在温度超过 950 摄氏度后会明显下降。

显微组织稳定性方面，GH4037 在 700 摄氏度至 800 摄氏度长期时效过程中，γ 相会发生粗化现象。按照 Lifshitz 和 Slyozov 的粗化理论，γ 相的平均尺寸与时效时间的立方根成正比。在 750 摄氏度时效 1000 小时后，γ 相尺寸从初始的约 50 纳米增长至约 120 纳米，这一过程会导致合金的屈服强度略有下降，但塑性和韧性有所改善。在 800 摄氏度以上长期使用，还需要关注 TCP 相的析出风险，即拓扑密排相，如 σ 相或 μ 相。GH4037 的成分设计通过控制钼和钨的总含量在 7 至 9 质量百分比范围内，有效抑制了 TCP 相的过量析出。但在实际服役条件下，如果部件承受应力和温度的共同作用，TCP 相的析出动力学可能加速，因此对于服役时间超过一万小时的热端部件，建议定期进行金相检验和持久性能抽检。

疲劳性能方面，GH4037 在 650 摄氏度下的旋转弯曲疲劳极限约为 320 兆帕，在 800 摄氏度下降至约 220 兆帕。该数据基于光滑试样在对称循环载荷下的测试结果，实际部件由于存在应力集中和表面状态差异，疲劳强度通常需要引入修正系数。GH4037 对表面缺陷较为敏感，表面粗糙度从 0.4 微米提高至 1.6 微米，疲劳寿命可降低约百分之三十。因此该合金制造的涡轮叶片和盘件在精加工后通常需要进行表面强化处理，如喷丸或滚压，以引入压应力层并延长疲劳寿命。此外，GH4037 的疲劳裂纹扩展速率在 700 摄氏度时约为每兆帕每根号米 1.5 乘以十的负八次方毫米每循环，这一数据对于损伤容限设计具有重要意义。

蠕变和持久性能是高温合金最核心的考核项目。GH4037 在 800 摄氏度、200 兆帕应力条件下的持久寿命约为 300 小时，在 850 摄氏度、150 兆帕条件下的持久寿命约为 150 小时。这些数据反映了合金在中温高应力条件下的抗蠕变能力。该合金的蠕变曲线具有明显的三个阶段，即减速蠕变阶段、稳态蠕变阶段和加速蠕变阶段。稳态蠕变速率在 800 摄氏度、150 兆帕条件下约为 1.0 乘以十的负五次方每小时。相对于铸造高温合金，GH4037 的蠕变抗力略低，但其塑性储备较好，断裂延伸率通常在 8 至 15 之间，这为部件的安全裕度提供了保障。在涡轮叶片应用中，GH4037 通常用于工作温度不超过 850 摄氏度的环境，对于更高温度的使用条件，设计上需要增加冷却气流或改用定向凝固合金。

工艺性能方面，GH4037 的热加工塑性较好，锻造温度范围在 1050 摄氏度至 1150 摄氏度之间。该合金在 1100 摄氏度左右具有最佳的塑性和较低的变形抗力，适合模锻和辊轧。但需要注意，GH4037 在 900 摄氏度至 1000 摄氏度区间内存在低塑性区，这一区间内变形容易导致开裂，因此锻造过程中的终锻温度应控制在 950 摄氏度以上。焊接方面，GH4037 可以采用氩弧焊和电子束焊进行连接，但由于合金中铝和钛含量较高，焊接热影响区容易产生微裂纹。焊前需将工件预热至 200 摄氏度至 300 摄氏度，焊后应立即进行去应力退火，退火温度通常为 900 摄氏度保温 2 小时空冷。对于承受高应力的焊接结构，建议在焊后进行固溶和时效处理以恢复接头区域的力学性能。

机加工方面，GH4037 的切削加工性属于中等偏下水平。该合金的加工硬化倾向明显，切削力较大，刀具磨损较快。车削加工时推荐使用硬质合金刀具，切削速度控制在 20 至 30 米每分钟，进给量控制在 0.1 至 0.2 毫米每转。铣削加工时宜采用顺铣方式，减少刀具与工件的摩擦热。钻孔加工需要采用低速大进给策略，并充分使用冷却液。由于 GH4037 的导热系数较低，切削热集中在刀具刃口附近，容易导致刀具刃口崩裂，因此选择具有良好热韧性和耐磨性的涂层刀具是提高加工效率的关键。

热处理工艺对 GH4037 的最终性能起决定性作用。标准热处理制度为固溶处理加一次时效。固溶温度通常选择 1180 摄氏度正负 10 摄氏度，保温时间根据截面厚度确定，一般每 25 毫米厚度保温 1 小时，随后空冷或油冷。时效处理采用 800 摄氏度正负 10 摄氏度保温 16 小时空冷。经过该制度处理后，合金的室温抗拉强度约为 1000 兆帕，屈服强度约为 700 兆帕，延伸率约为 15。在 800 摄氏度高温拉伸条件下，抗拉强度约为 700 兆帕，屈服强度约为 550 兆帕，延伸率约为 20。硬度方面，固溶态的布氏硬度约为 200 至 240，时效态硬度提升至 280 至 320。需要注意的是，如果固溶温度过高或保温时间过长，会导致晶粒粗化，降低持久强度；如果固溶温度偏低，则 γ 相无法完全固溶，时效后的强化效果不足。

应用领域方面，GH4037 主要用于航空发动机涡轮工作叶片、涡轮导向叶片、燃烧室浮动壁和密封片等部件。地面燃气轮机的某些高温紧固件和波纹管也选用该材料制造。在化工和能源行业中，GH4037 可用于制造高温炉管、热电偶保护套管和辐射管等设备。这些应用场景的共同特点是长期处于 600 摄氏度至 850 摄氏度的氧化性或弱腐蚀性气氛中，部件承受稳定的机械载荷和热循环作用。对于需要更高抗热腐蚀性能的海洋环境，GH4037 的耐蚀能力不如含钶或含铪的专用合金，选材时应综合考虑环境因素。

选型参考方面，设计人员在确定是否采用 GH4037 时，需要将其与 GH4169、GH3030 和 K403 等材料进行横向对比。GH4169 在 650 摄氏度以下的屈服强度高于 GH4037，且焊接工艺更为成熟，成本也相对较低，因此对于工作温度不超过 650 摄氏度的盘件和轴类零件，GH4169 往往更具优势。GH3030 属于固溶强化合金，在 800 摄氏度以上的抗氧化性能优于 GH4037，但高温强度较低，适用于受力较小的薄壁件。K403 作为铸造合金，具有更高的耐温能力，但塑性差且不能锻造，适用于形状复杂的精铸件。GH4037 的定位介于这些材料之间，在 750 摄氏度至 850 摄氏度的温度区间内，它兼具可锻性和较高的持久强度，特别适合制造需要锻造加工且承受中等应力的涡轮部件。

常见质量问题方面，GH4037 在冶炼过程中容易产生偏析，特别是钨和钼元素在枝晶间区域的富集。采用真空感应熔炼加真空自耗重熔的双联工艺可以有效减轻偏析程度。锻造过程中可能出现粗晶或混晶组织，这与变形温度和变形量控制不当有关。通过合理设计锻造火次和变形量，可以细化晶粒并改善组织均匀性。热处理过程中可能出现的质量问题包括表面脱碳和晶界氧化。对于重要部件，应在热处理后通过机加工去除表面受影响层。此外，GH4037 在长期服役后可能出现 γ 相粗化和碳化物转变，导致性能下降，因此对于关键部件的寿命管理，建议结合无损检测和力学性能抽检进行状态评估。

日常维护和保管方面，GH4037 原材料应存放在干燥通风的库房中，避免与酸、碱等腐蚀性介质接触。板材和棒材表面应有防锈油或包装纸保护，防止运输过程中的划伤和磕碰。在加工和搬运过程中，应避免使用铁锤直接敲击材料表面，防止产生局部硬化和微裂纹。对于已加工完成的零部件，在装配前应进行清洁处理并涂覆防锈剂。长期存放的零件需要定期检查表面状态，如发现锈蚀或污染，应及时清理并重新防护。

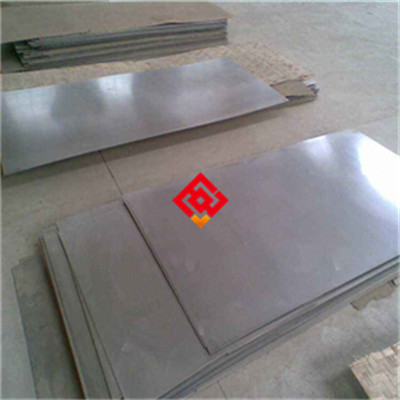

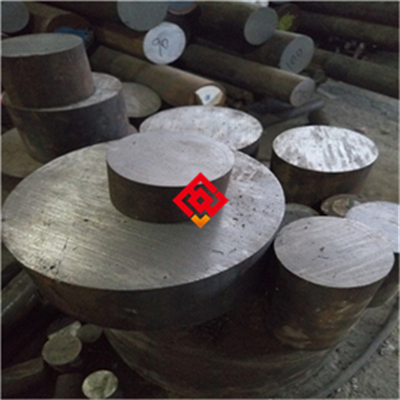

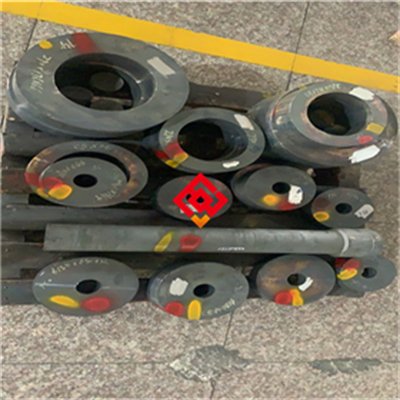

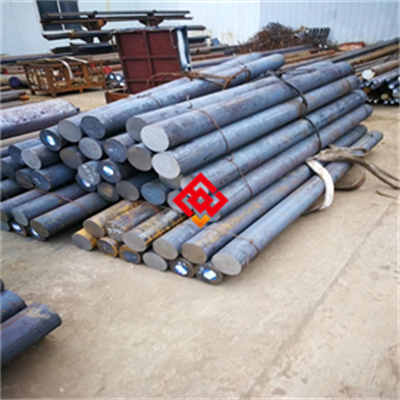

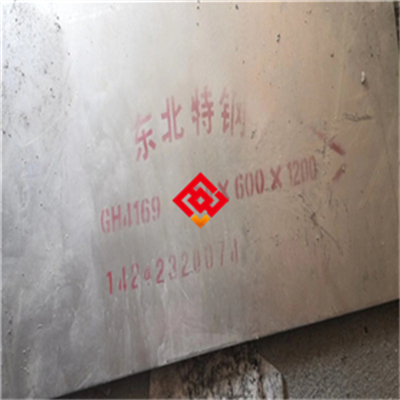

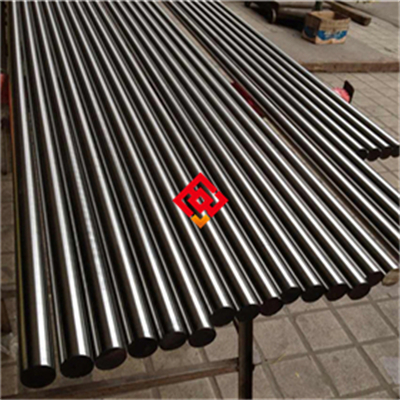

关于该合金的供货状态和规格范围，常规产品包括热轧棒材、锻件、板材和带材。棒材直径范围为 20 毫米至 300 毫米，板材厚度范围为 0.5 毫米至 30 毫米。供货状态通常为固溶态或固溶加时效态，具体交货状态由供需双方在合同中约定。材料出厂时应附带质量证明书，标明炉批号、化学成分、力学性能和探伤结果。用户在接收材料后，建议进行入厂复验，重点检查化学成分和室温拉伸性能，以确保材料批次的一致性。

从行业应用价值角度分析，GH4037 在国内已有超过三十年的应用历史，积累了大量的服役数据和失效分析案例。该材料的成熟度较高，设计准则和工艺规范相对完善，对于新设计的发动机部件，选用 GH4037 可以降低技术风险并缩短研制周期。与新型粉末冶金高温合金或单晶合金相比，GH4037 的原材料成本较低，制造工艺更为灵活，适合中小批量的生产模式。在现有发动机的延寿和备件制造中，GH4037 仍然发挥着不可替代的作用。

对于初次接触该材料的工程人员，建议从查阅相关航空材料标准入手，了解该合金的化学成分范围、力学性能指标和验收标准。在实际应用中，应结合具体部件的受力状态和环境条件，通过有限元分析和试验验证确定合理的安全系数。GH4037 的性能数据在不同批次之间可能存在一定波动，设计计算时应采用材料标准中的最低保证值，而非典型值。在高温持久试验中，试样的取样方向和表面状态对结果影响显著，横向试样的持久寿命通常低于纵向试样，试验数据的解读需要结合取样位置和试验条件进行综合判断。

总体来看，GH4037 镍基高温合金凭借其均衡的综合性能、成熟的工艺路线和稳定的市场供应，在高温合金应用领域占据着独特的位置。其物理参数和力学性能数据完整可靠，能够满足工程设计的基本需求。对于追求高性能和长寿命的先进发动机项目，可能需要考虑更高档次的合金材料，但对于常规工况和成本敏感型应用，GH4037 仍然是一个值得优先考虑的技术方案。在实际采购和选材过程中，建议与材料供应商充分沟通，确认材料的具体技术条件和使用要求，确保所购材料能够完全满足设计指标。同时，关注材料在服役过程中的性能演变规律，建立合理的使用寿命评估体系，对于保障设备安全运行具有重要的工程意义。
