GH4137 铁镍基合金主要物理参数与性能指标全梳理

GH4137 铁镍基合金，其对应牌号 SG37A，是一种以铁镍为基体、通过多种强化元素复合作用形成的高温合金材料。该合金主要服务于航空发动机涡轮盘、压气机盘以及各类承受高温高应力的转动部件，在六百至七百五十摄氏度的温度区间内表现出良好的综合力学性能。本文将从物理参数、化学成分、力学性能、组织稳定性以及实际应用中的加工与使用要点等维度，对该合金进行系统性的客观梳理。

从物理参数层面来看，GH4137 合金的密度约为 8.1 克每立方厘米，这一数值在铁镍基高温合金中属于中等偏上水平，反映出其基体中含有较高比例的重元素强化相。合金的液相线温度大约在 1370 摄氏度左右，固相线温度约为 1280 摄氏度，这一较宽的凝固温度区间为铸造工艺和热加工工艺的制定提供了有利条件。在室温至七百摄氏度的范围内，合金的线膨胀系数约为 14.8 乘以十的负六次方每开尔文，与多数奥氏体不锈钢和镍基合金处于同一数量级，这使其在与异种材料连接时需考虑热膨胀匹配问题。热导率方面，该合金在室温下约为 14.2 瓦每米每开尔文，随着温度升高至七百摄氏度时，热导率缓慢下降至约 21.5 瓦每米每开尔文，这一热传导特性对于涡轮盘这类需要快速均匀传热的部件而言，有利于降低截面温差带来的热应力。电阻率在室温下约为 1.02 欧姆平方毫米每米，属于中等电阻率材料，不适用于导电功能部件，但该参数对采用电火花加工或电解加工成形的工艺参数设定具有参考价值。合金无磁性，其相对磁导率在室温下低于 1.01，这一特性使其在某些对磁性敏感的航空附件舱室环境中使用时不产生干扰。

化学成分设计上，GH4137 属于铁镍铬钼铝钛型沉淀强化合金。镍含量控制在 35% 至 40% 之间，这一比例保证了基体为稳定的奥氏体组织，赋予合金良好的韧性和组织稳定性。铬含量约为 13% 至 16%，主要提供抗氧化和耐腐蚀能力，使合金在高温氧化气氛中表面能形成致密的氧化铬保护膜。钼含量约为 4.5% 至 6.5%，通过固溶强化显著提升基体的高温强度，同时抑制有害相的析出。铝和钛作为主要的沉淀强化元素，总含量控制在 2.5% 至 3.5% 之间，二者比例经过优化，确保在时效处理时能弥散析出与基体共格的 Ni3 型强化相。碳含量控制在 0.03% 至 0.08% 的低水平，以降低晶界碳化物析出倾向，提升持久蠕变性能。硼和铈作为微量晶界强化元素，含量均在 0.01% 左右，用于净化晶界并改善晶界结合强度。铁作为余量元素，在降低成本的同时，也使得该合金在高温长期服役后的组织稳定性优于部分高镍含量的难变形合金。

力学性能是衡量该合金是否适用于涡轮盘类部件的核心指标。在室温拉伸条件下，该合金的抗拉强度通常不低于 1200 兆帕，屈服强度不低于 800 兆帕，延伸率保持在 15% 以上，断面收缩率大于 18%，表现出良好的强度与塑性匹配。在六百度条件下，抗拉强度仍能维持在 1000 兆帕以上，屈服强度不低于 700 兆帕。当温度升至七百摄氏度时，抗拉强度约为 800 兆帕，屈服强度约为 600 兆帕，延伸率保持在 12% 左右。持久性能方面，在六百五十摄氏度、应力为 550 兆帕的条件下，持久寿命可超过 200 小时；在七百摄氏度、应力为 350 兆帕的条件下，持久寿命也能达到 100 小时以上。该合金的蠕变抗力突出，在六百五十摄氏度、应力 400 兆帕条件下，蠕变速率约为 1 乘以十的负五次方每小时的量级，显示出良好的抗蠕变变形能力。疲劳性能方面，在室温下旋转弯曲疲劳极限约为 450 兆帕，在五百摄氏度下约为 380 兆帕，这为承受交变载荷的转动部件提供了可靠的设计依据。合金的冲击韧性在室温下约为 40 焦耳每平方厘米，在负四十摄氏度低温环境下仍能保持 25 焦耳每平方厘米以上的水平，表明其具有较好的抗脆断能力。

合金的组织稳定性来源于精细的热处理工艺设计。标准热处理制度分为两个阶段，固溶处理在 1080 至 1120 摄氏度保温 2 小时，随后油冷或水冷，以获得均匀的过饱和固溶体。时效处理在 750 至 780 摄氏度保温 16 小时，随后空冷，使强化相以细小弥散的形态析出。经过该工艺处理后，合金的晶粒度控制在 4 至 6 级之间，晶界平直且无连续网状析出物。在七百摄氏度长期时效 1000 小时后，强化相颗粒尺寸仅从初始的约 20 纳米缓慢增长至约 45 纳米，且未发现明显的有害相转变，表明该合金在服役温度下具有优异的组织稳定性。这种稳定性对于需要长寿命服役的航空发动机热端部件而言至关重要，它直接决定了部件在中后期使用阶段能否维持设计强度水平。

从工艺性能角度分析，GH4137 合金的热加工塑性中等偏上，在 1000 至 1150 摄氏度范围内具有良好的锻造性能，变形抗力低于同强度级别的镍基合金，这使得其可以采用模锻工艺生产形状复杂的涡轮盘毛坯。该合金的切削加工性能与普通奥氏体不锈钢相近，采用硬质合金刀具在适当切削参数下可获得良好的表面质量。焊接性能方面，该合金可采用氩弧焊和电子束焊进行连接，但焊后需进行消除应力处理，且焊接接头的高温强度约为母材的 85% 至 90%，在设计焊接结构时需予以考虑。

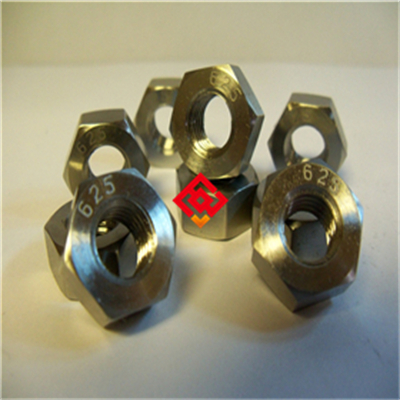

实际应用场景中，GH4137 合金主要用于制造工作温度在 650 至 750 摄氏度之间的航空发动机涡轮盘、导流盘、封严盘以及燃气轮机压气机后段盘件。其典型应用案例包括某型涡扇发动机高压压气机后两级盘件以及某型涡轴发动机动力涡轮盘。该合金同样适用于制作地面燃气轮机的某些高温紧固件和密封环，在石化工业中用于制造高温离心分离机转鼓等承受一定应力且要求耐蚀的部件。选型时，设计人员需重点关注其使用温度上限不宜超过 750 摄氏度，超过该温度后强化相粗化速度加快且氧化损失明显增加。同时，该合金不适合在强还原性含硫气氛中长期使用，因为硫会与镍形成低熔点共晶导致晶界弱化。

日常维护与检测方面，该合金在服役一定周期后需进行超声检测以排查内部裂纹萌生情况，重点检查轮缘与轮心过渡区域及螺栓孔周围。表面检查可采用荧光渗透法，对表面微小裂纹敏感度高。在翻修过程中如需去除表面氧化层，应采用机械抛光或精细磨削方式，避免使用强酸洗液，防止选择性腐蚀。存放环境应保持干燥，防止氯离子引起的点蚀，合金表面可涂覆防锈油进行临时保护。

常见质量异议集中在室温冲击韧性偏低以及个别批次持久寿命离散性偏大两个方面。前者通常与晶粒度粗大或不均匀有关，可通过调整固溶温度及保温时间加以控制。后者多与微量杂质元素如铅、锡、砷、锑的含量波动相关，因此在冶炼环节需严格控制原材料纯度并采用真空感应加真空自耗重熔的双联工艺路线。该合金的冶炼质量直接决定了其批次稳定性，采用三联工艺即真空感应熔炼加电渣重熔加真空自耗重熔生产的材料，其持久寿命离散系数可控制在 8% 以内，显著优于普通双联工艺。

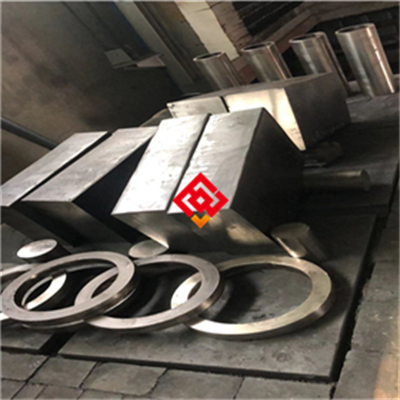

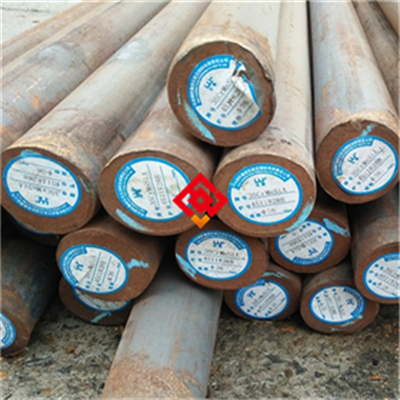

从行业标准的角度看，GH4137 合金的化学成分和力学性能要求主要依据航空工业标准以及相关企业规范进行控制。采购时需明确要求供方提供炉批号、熔炼方式、热处理曲线记录以及每一批次的室温拉伸和高温持久检验报告。对于关键转动件，还需额外要求提供低倍组织照片和断口分析报告。该合金目前在国内的主要生产形式为锻件和轧制棒材，锻件最大截面厚度可达 300 毫米，棒材直径范围从 20 毫米至 200 毫米均可供应。

在长期服役数据积累方面，该合金在 650 摄氏度下服役 10 万小时后的组织演变规律已有较为充分的研究数据支撑，其强化相粗化遵循 Lifshitz 理论模型，且晶界未出现明显的连续膜状析出。这些长期数据为该合金在寿命管理方面提供了可靠依据，用户可根据实际载荷谱制定合理的在役检查周期和寿命评定方案。总体而言，GH4137 合金是一款技术成熟度较高、综合性能均衡的铁镍基变形高温合金，在航空发动机盘件领域具有不可替代的应用地位，其稳定的质量水平和明确的技术规范为工程设计选型提供了充分保障。
