4Cr5MoSiVl 钢棒：改进型 H13 模具钢，高寿命压铸模用材

4Cr5MoSiVl钢棒 改进型H13模具钢 高寿命压铸模用材

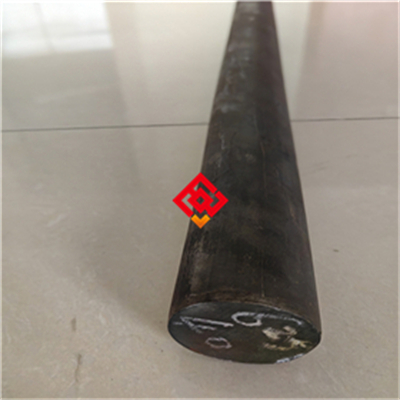

4Cr5MoSiVl钢棒是一种在H13模具钢基础上优化成分设计的热作模具钢材料，国内牌号中的4表示碳含量约为百分之零点四，Cr代表铬元素，5是铬含量的大致百分比，Mo为钼元素，Si为硅元素，V为钒元素，l后缀则标示了该牌号与标准H13钢在微量元素控制上的差异。这种钢材专门针对压铸模具、热挤压模具和热锻模具的工作条件开发，在抗热疲劳开裂、抗高温磨损和抗热熔损方面比普通H13钢有更稳定的表现，目前被国内压铸行业和铝型材挤压行业广泛采用。

从化学成分控制角度看，4Cr5MoSiVl钢棒的各合金元素配比经过精确调整。碳含量保持在百分之零点三七到零点四二之间，这个范围既保证了钢材淬火后能获得足够的硬度，又不会因为碳含量过高导致碳化物偏析严重。铬含量在百分之四点八零到五点五零之间，主要作用是提高钢的淬透性和抗氧化性能，使大截面钢棒在热处理时也能获得均匀的组织。钼含量在百分之一点二零到一点七五之间，钼元素能细化晶粒并提高回火稳定性，特别是在五百到六百摄氏度的服役温度区间内，钼能显著延缓碳化物的聚集长大。钒含量控制在百分之零点八零到一点二零之间，钒与碳形成的细小碳化物颗粒在高温下能钉扎晶界，阻碍晶粒粗化。硅含量在百分之零点八零到一点二零之间，硅能提高钢的回火抗力和抗氧化性。硫和磷的含量均控制在百分之零点零三以下，尽可能减少有害杂质对钢材韧性的不利影响。

原材料选用环节，4Cr5MoSiVl钢棒的生产采用电弧炉初炼加炉外精炼加真空脱气的工艺路线。优质废钢和铁合金原料在电弧炉中熔化后，转入LF钢包精炼炉进行脱氧、脱硫和成分微调，再经过VD真空脱气处理，将钢液中的氢含量降到百万分之二以下，氧含量控制在百万分之二十以内。这种严格的冶炼工艺能有效减少钢中的非金属夹杂物，特别是脆性夹杂物如氧化铝和钛氮化物的数量。对于要求更高的应用场景，还可以选择电渣重熔工艺生产的4Cr5MoSiVl钢棒，电渣重熔能进一步降低钢中的硫含量和夹杂物尺寸，使钢材的等向性更好，但生产成本相应提高。用户在采购时可以根据模具的实际工作条件和寿命要求选择合适的冶炼等级。

钢材的锻造和轧制过程对最终使用性能有直接影响。4Cr5MoSiVl钢棒的铸锭需要经过高温扩散退火，加热温度通常在一千二百摄氏度左右，保温时间根据铸锭尺寸确定，目的是消除枝晶偏析，使合金元素分布更均匀。随后在锻造或轧制设备上进行多火次大压下量变形，破碎铸态组织中的粗大碳化物，使其呈细小弥散分布。锻造比一般要求不小于四，这样才能保证钢棒心部的组织致密度和力学性能。变形完成后的钢棒需要进行等温退火处理，退火温度在八百五十到八百八十摄氏度之间，保温后以每小时二十到四十摄氏度的冷却速度缓冷到五百摄氏度以下再空冷，最终获得铁素体加粒状珠光体的退火组织，硬度控制在二百二十九到二百六十九HBW之间，便于后续机械加工。

用户拿到4Cr5MoSiVl钢棒后，正确的热处理工艺是发挥材料性能的关键。推荐的热处理制度为：第一次预热在五百五十到六百五十摄氏度，保温时间按装炉量确定，目的是使钢棒内外温度均匀；第二次预热在八百到八百五十摄氏度，进一步减少加热过程中的热应力。最终奥氏体化温度在一千零二十到一千零六十摄氏度之间，保温时间按有效截面厚度计算，一般每二十五毫米保温三十分钟左右。淬火冷却方式可以根据模具形状和尺寸选择油冷或真空气淬，对于形状复杂的模具建议采用分级淬火或等温淬火，以减少变形和开裂风险。淬火后应立即进行回火，回火温度在五百四十到六百四十摄氏度之间，推荐回火两次，每次回火后空冷至室温再进行下一次回火。经过两次回火后，钢的硬度可以稳定在四十四到五十HRC范围内，用户可以根据模具的具体服役条件调整回火温度，需要更高韧性时选择较高温度回火，需要更高抗压强度时选择较低温度回火。

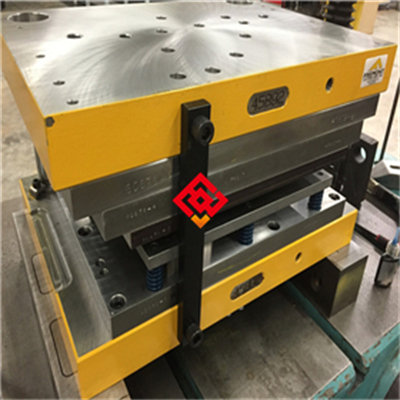

4Cr5MoSiVl钢棒在压铸模具领域的应用优势体现在多个方面。铝压铸模具的工作温度通常在六百到七百度之间，模具表面反复承受高温铝液的冲刷和急冷急热循环，普通模具钢容易在短时间内出现热疲劳裂纹。4Cr5MoSiVl钢棒由于钒含量较高，回火后析出细小稳定的碳化钒颗粒，这些颗粒能有效阻碍位错运动和晶界滑移，推迟热疲劳裂纹的萌生时间，并减缓裂纹扩展速度。同时，较高的钼含量保证了钢在高温下的屈服强度，使模具在合模和开模过程中不易产生塑性变形。对于铜合金压铸模具，模具表面温度可达八百度以上，此时4Cr5MoSiVl钢棒的抗氧化性和抗热熔损性能比标准H13钢更胜一筹，但需要注意的是，铜压铸模具对钢材的抗冷热疲劳性能要求更高，用户可以考虑选择更高等级的电渣重熔材料。

在铝型材挤压模具领域，4Cr5MoSiVl钢棒制作的挤压模和穿孔针需要承受高温金属的剧烈摩擦和高压作用。模具在挤压过程中与炽热的铝棒直接接触，工作带表面温度接近六百摄氏度，同时受到极高的单位压力。4Cr5MoSiVl钢棒制作的模具工作带经过氮化处理后，表面硬度可以达到九百到一千一百HV，显著提高了耐磨性，减少了粘铝现象。但需要提醒用户的是，氮化层厚度不宜过深，一般控制在零点一五到零点二五毫米之间，过深的氮化层容易在使用过程中出现剥落。模具失效后可以通过去除氮化层、重新淬火回火的方法进行修复，但每次修复都会消耗一定的钢材尺寸，用户在设计模具时要预留足够的修复余量。

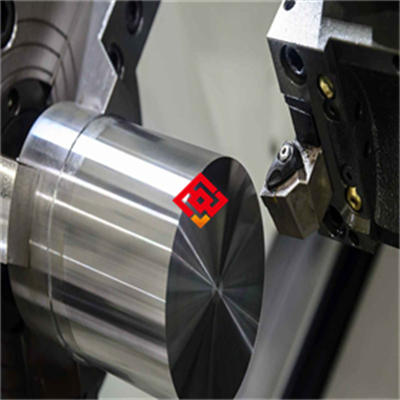

机械加工性能方面，4Cr5MoSiVl钢棒在退火状态下的切削加工性良好，与普通合金工具钢相当。用户在进行车削、铣削、钻孔等加工时，可以选用高速钢刀具或硬质合金刀具，切削参数可参考同等硬度级别的合金钢。需要注意的是，退火组织中的粒状碳化物对刀具的磨损比片状珠光体小，因此等温退火后的钢棒更适合精密加工。在电火花加工和线切割加工方面，4Cr5MoSiVl钢棒没有特殊要求，但加工后应进行充分的去应力处理，以消除放电加工产生的表面残余拉应力。磨削加工时建议采用较软的砂轮并配合充分的冷却液，防止磨削烧伤导致表面硬度下降。

焊接性能方面，4Cr5MoSiVl钢棒属于中碳合金钢，焊接性一般，一般不推荐用于承力结构的焊接。但在模具修补和改模过程中，局部补焊是常见的工艺。补焊前需要将工件预热到三百到四百摄氏度，选用与母材成分相近的焊丝，焊后立即进行去应力退火。对于受力较小的部位，可以采用冷焊工艺减少热影响区面积。补焊区域在后续使用中往往是失效的薄弱环节，用户应尽量避免在模具工作带和应力集中区域进行补焊操作。

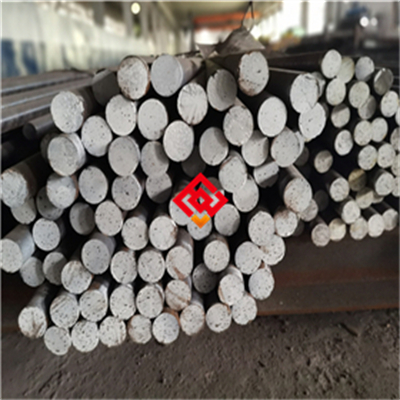

4Cr5MoSiVl钢棒的供货状态通常为退火态，表面可以是黑皮状态或经车光处理后的光亮状态，直径规格从二十毫米到五百毫米不等，长度一般在两米到六米之间，也可以根据用户要求提供定尺交货。包装方面，小直径钢棒采用捆扎包装，大直径钢棒采用单支包装，远距离运输时做好防锈处理。钢棒在存放过程中应保持干燥通风，避免与潮湿地面直接接触，长期存放建议涂抹防锈油并定期检查。

选型参考方面，用户在选择4Cr5MoSiVl钢棒时需要考虑几个关键因素。模具的工作温度范围决定了钢材的回火稳定性需求，工作温度越高，对钼和钒含量的要求越高，4Cr5MoSiVl钢棒适用于模具表面温度不超过七百摄氏度的工况。模具的尺寸大小影响淬火时的冷却速度，大尺寸模具需要淬透性更好的材料，4Cr5MoSiVl钢棒的淬透性可以满足有效厚度不超过二百五十毫米的模具要求。模具的预期使用寿命和成本预算也是重要考量因素，如果模具寿命要求极高，可以考虑电渣重熔级材料，如果模具结构简单且更换方便，普通精炼级材料也能满足使用要求。用户在下单前最好向供应商提供模具图纸和工况描述，由技术人员协助确认材料牌号和规格。

常见质量问题和应对措施方面，4Cr5MoSiVl钢棒使用中可能出现的早期失效形式包括热疲劳开裂、整体脆断、冲蚀磨损和变形失效。热疲劳裂纹通常起源于模具表面应力集中部位，表现为细密的网状裂纹，防止措施是优化模具设计避免尖角，并采用适当的预热温度减少热冲击。整体脆断多与热处理不当或原材料内部缺陷有关，断口形貌呈结晶状，应检查热处理工艺是否严格执行，并对原材料进行超声波探伤。冲蚀磨损主要发生在浇口和分流岛位置，可以通过表面强化处理或改善浇注系统设计来缓解。模具变形失效往往是由于淬火残余应力未充分消除或回火不充分，延长回火时间或增加回火次数可以有效改善。

行业应用价值方面，4Cr5MoSiVl钢棒在降低模具综合成本方面具有明显优势。虽然其单吨价格高于普通模具钢，但使用寿命通常是普通H13钢的一点五到两倍，折算到单件产品的模具成本反而更低。特别是在汽车轻量化趋势下，铝合金压铸件在车身结构件中的应用比例不断提高，这些大型复杂压铸模具对钢材的高温强度和抗疲劳性能提出了更高要求，4Cr5MoSiVl钢棒已经成为这类模具的主流选材。国内多家模具钢生产企业都能稳定供应这一牌号的钢棒，市场供应充足，价格相对透明，用户可以根据自身需求选择不同品质等级的产品。

日常维护保养方面，使用4Cr5MoSiVl钢棒制作的模具在服役过程中应定期检查表面状态，发现早期裂纹应及时打磨消除，防止裂纹扩展。模具存放前要清理干净型腔表面残留的脱模剂和油污，涂抹防锈剂后放置在干燥环境中。模具修复时需要进行充分的预热和焊后热处理，避免局部应力集中。长期不使用的模具应进行去应力退火处理，防止残余奥氏体转变导致尺寸变化。做好这些维护工作能最大限度发挥4Cr5MoSiVl钢棒的性能潜力，帮助用户获得稳定可靠的模具使用寿命。
