20CrMnTi 钢棒：渗碳钢标杆，汽车变速箱齿轮主流选材解析

20CrMnTi钢棒 渗碳钢标杆汽车变速箱齿轮主流选材解析

20CrMnTi是一种在机械制造领域应用广泛的合金结构钢，属于低合金渗碳钢系列中的代表牌号。这种钢材的研发初衷是为了满足重载齿轮类零件对表面硬度和心部韧性的双重需求，在汽车工业、工程机械和重型设备制造中占据着稳固的地位。对于从事齿轮加工、轴类零件生产或热处理工艺的技术人员来说，理解这种材料的特性直接关系到产品质量与使用寿命。本文将从材料成分、加工工艺、应用场景及选型对比等多个维度，对该产品进行系统性的客观阐述。

从化学成分的角度来看，20CrMnTi的合金配比设计具有明确的针对性。其碳含量控制在百分之零点一七至百分之零点二三之间，这一区间保证了钢材在渗碳处理时能够获得足够高的表面碳浓度梯度，同时不会因基体碳含量过高而导致心部韧性下降。铬元素含量在百分之一点零零至百分之一点三零左右，主要作用是提升淬透性并强化铁素体基体。锰元素含量约为百分之零点八零至百分之一点一零，能够显著提高钢的强度和硬度，同时改善热加工性能。钛元素含量在百分之零点零四至百分之零点一零之间，其核心功能是细化晶粒，防止渗碳过程中晶粒粗化，从而保证最终热处理后获得细密的组织结构。这种成分配比使得20CrMnTi在渗碳淬火后，表面硬度可以达到洛氏硬度五十八至六十三度，而心部硬度则维持在洛氏硬度三十至四十五度的范围内，形成典型的硬壳韧性芯结构。

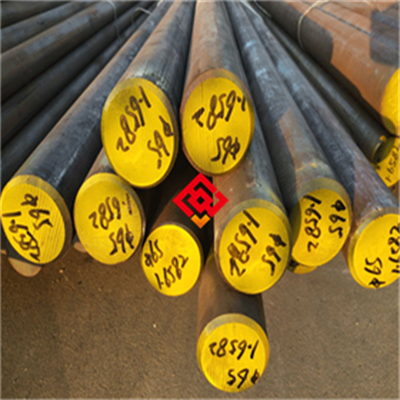

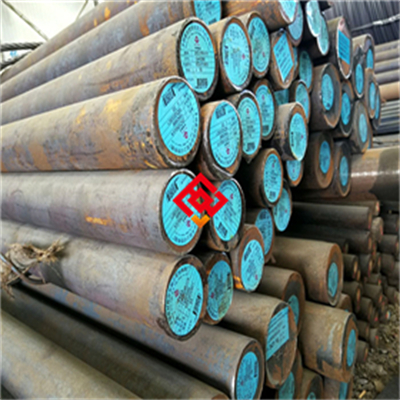

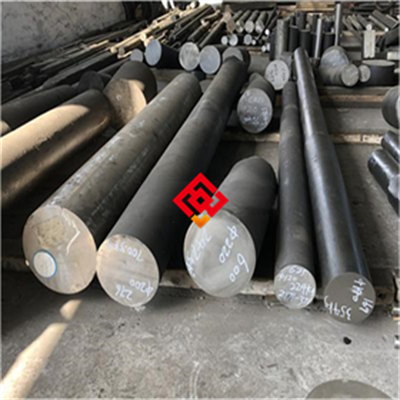

在原材料的生产环节，20CrMnTi钢棒通常采用电炉或转炉冶炼，并经过炉外精炼和真空脱气处理，以降低钢中有害气体和夹杂物的含量。优质的钢棒内部组织均匀致密，无缩孔、气泡、裂纹等冶金缺陷。钢棒的交货状态一般分为热轧态和退火态两种。热轧态钢棒表面带有氧化铁皮，硬度适中，适合直接进行机械加工；退火态钢棒则经过软化处理，内部应力消除，切削加工性能更优，适合精密零件的批量生产。钢棒的规格范围覆盖直径十几毫米至二百毫米以上的圆钢，也可根据需求供应方钢或扁钢。长度通常为定尺或倍尺，满足不同加工设备的装夹要求。对于高精度应用场景，还可以要求磨光交货，表面粗糙度控制在较低水平，尺寸公差达到精密等级。

生产工艺对20CrMnTi钢棒的最终性能影响显著。锻造或轧制过程中的加热温度、变形量和冷却速度都会改变其内部组织状态。正常生产条件下，钢棒的带状组织级别应控制在合理范围内，过重的带状组织会导致热处理后变形不均匀，影响齿轮的啮合精度。正火处理是20CrMnTi钢棒常用的预备热处理工艺，加热温度通常为九百至九百五十摄氏度，空冷后获得均匀分布的珠光体和铁素体组织，硬度控制在布氏硬度一百七十至二百一十度之间，既便于切削加工，又为后续渗碳处理奠定良好的组织基础。

渗碳处理是发挥20CrMnTi材料潜力的关键工序。常用的渗碳方式包括气体渗碳、固体渗碳和真空渗碳。气体渗碳在连续式渗碳炉或井式炉中进行，渗碳温度通常为九百二十至九百四十摄氏度，强渗期碳势控制在百分之一点零至百分之一点二，扩散期碳势降至百分之零点八左右，总渗碳时间根据渗层深度要求确定，一般在四至十小时之间。对于汽车变速箱齿轮，有效硬化层深度通常要求为零点八至一点三毫米。渗碳后的热处理工艺为直接淬火或重新加热淬火。直接淬火是将渗碳件冷却至淬火温度后立即油冷，操作简便但变形控制难度稍大；重新加热淬火则先将渗碳件缓冷至室温，再加热至八百二十至八百五十摄氏度进行淬火，虽然工序增加但组织细化和变形控制效果更好。淬火后应尽快进行低温回火，回火温度在一百八十至二百度之间，保温二至三小时，以消除淬火应力并稳定组织。

在机械性能方面，经正确热处理后的20CrMnTi展现出优异的综合力学表现。其抗拉强度可以达到一千零八兆帕以上，屈服强度不低于八百五十兆帕，伸长率大于百分之十，断面收缩率大于百分之四十五。更关键的是冲击吸收能量，在室温条件下U型缺口冲击功不低于五十五焦耳，在负四十摄氏度低温环境下仍能保持二十焦耳以上的冲击韧性，这使其非常适合在寒冷地区服役的工程机械和运输车辆。耐磨性能方面，高硬度的渗碳层提供了优异的抗磨粒磨损和抗疲劳磨损能力，配合良好的心部韧性，能够有效抵抗齿轮齿面接触疲劳产生的点蚀和剥落现象。弯曲疲劳强度也处于较高水平，这得益于表面压应力的存在，能够显著延长承受交变载荷零件的疲劳寿命。

实际应用场景中，20CrMnTi钢棒最典型的用途是制造各种齿轮零件。汽车变速箱的传动齿轮、同步器齿毂、差速器行星齿轮和半轴齿轮是其主要用量所在。工程机械领域的回转支承齿轮、行走机构驱动齿轮、挖掘机斗齿等也大量选用这种材料。此外，它还用于制造承受高载荷的轴类零件，如发动机凸轮轴、拖拉机传动轴、矿山机械的螺旋锥齿轮等。在摩托车和船舶制造行业，20CrMnTi同样有着稳定的应用需求。选用这种材料制造齿轮，一方面是因为其渗碳后表面硬度高，能够承受极高的接触应力；另一方面是心部韧性好，能够吸收冲击载荷而不发生脆性断裂，这两个特性对于齿轮类零件至关重要。

选型时需要关注的关键参数包括钢棒的纯净度、末端淬透性以及晶粒度。末端淬透性指标反映了钢材在不同冷却强度下获得马氏体组织的能力，直接关系到热处理后零件截面硬度的均匀性。20CrMnTi的淬透性带较窄，批次间稳定性好，这有利于热处理工艺的批量控制和质量一致性。晶粒度通常要求不低于五级，细小的晶粒不仅能够提升强度和韧性，还能减少渗碳过程中的变形趋势。对于模数较大的重载齿轮，建议选用经过真空脱气处理的优质钢棒，以降低氧含量和夹杂物等级，提升接触疲劳寿命。对于模数较小、形状复杂的精密齿轮，则需重点关注材料的带状组织和切削性能，必要时选用易切削改质钢种。

与同系列的其他渗碳钢相比，20CrMnTi具有明显的性价比优势。相较于20CrMnMo，其钼含量较低，成本更为经济，淬透性略低但足以满足常规齿轮的芯部硬度要求。相较于20CrNi3，其不含贵重的镍元素，价格优势更为突出，而性能上完全能够覆盖大多数汽车齿轮的服役条件。在日系和欧美系汽车品牌中，常用SCM420H或8620H等牌号，而20CrMnTi作为国内自主研发的钢种，在国产车型和商用车领域应用极为广泛，供应渠道成熟，规格齐全，加工配套体系完善。对于维修市场和零部件再制造行业，20CrMnTi材料也容易获得，降低了售后配件的生产成本。

加工过程中的注意事项值得重点说明。钢棒在车削加工时，由于材料硬度适中，选用涂层硬质合金刀具可以获得良好的表面质量和加工效率。切削速度一般控制在每分钟八十至一百二十米，进给量根据粗糙度要求调整。钻孔和攻丝工序需要选用含钴高速钢丝锥，并配合充足的切削液进行冷却润滑。滚齿和插齿加工是齿轮成形的关键工序，刀具的刃磨质量和机床的刚性直接影响齿面精度。20CrMnTi的切削加工性属于中等水平，其含钛元素在切削时容易产生积屑瘤，建议采用较高切削速度和正前角刀具以减少加工硬化现象。热处理后的齿轮如果需要进行磨齿精加工，应选用软磨料砂轮并控制磨削深度，防止磨削烧伤导致表面硬度下降。

日常存储和运输方面，20CrMnTi钢棒应存放于干燥通风的库房内，避免与潮湿地面直接接触。长期存放时建议涂抹防锈油或采用气相防锈包装，防止表面锈蚀影响后续加工质量。钢棒在装卸过程中应避免剧烈碰撞，防止表面产生划痕和碰伤，这些缺陷在后续锻造或机加工时可能扩展为裂纹源。对于已进行过粗加工的齿轮毛坯，在工序间流转时同样需要做好防护，避免磕碰齿部轮廓。

热处理变形是使用20CrMnTi制造精密齿轮时最常遇到的难题。齿轮在渗碳淬火过程中，由于截面厚度不均匀和内部组织转变不同步，会产生不同程度的不规则变形。控制变形的常用措施包括优化齿轮结构设计、合理预留加工余量、采用压床淬火或分级淬火工艺、调整装炉方式使零件受热均匀等。对于精度要求较高的齿轮，热处理后通常需要进行磨齿或珩齿修正，以恢复齿形精度和啮合质量。在实际生产现场，通过反复试验和积累数据，可以建立针对特定零件形状的变形规律数据库，从而在毛坯加工阶段预先补偿变形量，将最终变形控制在允许范围内。

从行业发展趋势来看，随着新能源汽车电驱动系统对齿轮转速和噪声指标提出更严格要求，20CrMnTi材料也在不断优化升级。通过细化晶粒、降低夹杂物含量、优化渗碳工艺参数，能够进一步提升齿轮的疲劳寿命和啮合平稳性。同时，真空渗碳和离子渗碳等先进热处理技术的推广应用，使得这种传统材料在新兴应用场景中依然保持着旺盛的生命力。对于中小型机械加工企业而言，掌握20CrMnTi材料的全套加工技术，意味着能够承接汽车零部件供应链中的大量齿轮加工订单，具有切实的市场价值。

质量检验是保障20CrMnTi钢棒使用性能的重要环节。入厂检验通常包括化学成分光谱分析、低倍组织酸浸试验、非金属夹杂物显微评级、脱碳层深度测定和硬度检测。对于重要用途的钢棒，还需要进行超声波探伤，检测内部是否存在裂纹、白点或缩孔残余。热处理后的零件检验则包括表面硬度、有效硬化层深度、金相组织级别、心部硬度和冲击韧性等项目。其中有效硬化层深度的测定通常采用维氏硬度法，从表面垂直测量至硬度值为五百五十HV1处的距离，这一指标直接决定了齿轮的承载能力和耐磨寿命。金相组织检验重点关注马氏体形态、残留奥氏体数量和碳化物分布状况，正常的渗碳层组织应为细针状回火马氏体加少量均匀分布的细小颗粒状碳化物，残留奥氏体含量不宜过高，否则会降低表面硬度和接触疲劳强度。

在采购环节，用户需要根据自身加工能力合理选择钢棒的规格和状态。如果具备完善的锻造和热处理设备，可以选择热轧态圆钢自行下料锻造；如果以直接车削加工为主，则退火态或正火态的钢棒更为适宜。钢棒的表面质量也需要关注，对于精密磨削加工的零件，应选用剥皮或磨光材，避免表面脱碳层和微裂纹影响成品质量。在数量核算时，需要考虑锻造烧损率和机加工切削损耗，通常按照零件净重的两倍左右采购原材料。与供应商建立长期合作关系，可以获得更稳定的质量批次和更及时的供货响应，对于批量生产的企业尤为重要。

综合来看，20CrMnTi钢棒凭借其成熟稳定的材料体系、优异的渗碳强化潜力以及良好的经济性，在可预见的时期内仍将是我国机械基础零部件制造领域的主力材料。无论是传统的燃油汽车变速箱齿轮，还是正在快速发展的工程机械和农机装备，都离不开这种性能可靠的钢材作为支撑。技术人员在选择材料时，只要充分理解其性能边界和工艺特点，合理设计热处理路线和机加工流程，完全能够制造出满足严苛工况要求的高品质齿轮产品。本介绍旨在为采购人员和工艺工程师提供一份客观详实的参考资料，帮助用户在实际项目中做出合理的选材决策。
