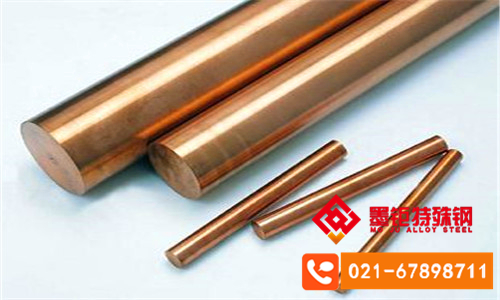

ZCuSn3Zn11Pb4 铸造锡青铜：高锌锡青铜，一般载荷轴承

ZCuSn3Zn11Pb4 铸造锡青铜材料全方位技术说明

ZCuSn3Zn11Pb4 是一种以铜为基体、锡和锌为主要合金元素并含有一定比例铅元素的铸造锡青铜合金材料，该牌号依据国家标准 GB/T 1176 编制，属于国内铸造铜合金体系中应用面较广的锡青铜类别之一。这种材料在行业内部常被称为高锌锡青铜，其核心特征在于锌元素含量相对较高，同时铅元素的加入赋予了材料独特的减摩性能与切削加工特性。该材料主要用于制造承受一般载荷、中等滑动速度条件下工作的摩擦副零件，尤其适合那些对耐腐蚀性能和抗咬合能力有明确要求的机械设备部件。本文将从材料化学成分、微观组织特征、力学性能表现、铸造工艺特性、典型应用领域、加工注意事项以及选型对比等多个维度，对该牌号铸造锡青铜进行系统性的技术阐述，为从事机械设计、材料采购和生产工艺制定的工程技术人员提供一份具备实际参考价值的技术文档。

从化学成分的角度来看，ZCuSn3Zn11Pb4 中各主要元素的配比设计具有明确的工程意图。锡元素的质量分数控制在百分之二点五至百分之四点五之间，这一含量区间既保证了铜基体能够获得一定程度的固溶强化效果，又不会因为锡含量过高而导致材料脆性显著上升。锌元素的质量分数在百分之九点零至百分之十二点零之间，锌的加入一方面能够部分替代价格较高的锡元素，降低合金的材料成本，另一方面锌在铜中的固溶度较大，能够有效提升合金的流动性和铸造充型能力，使得薄壁复杂铸件的成形质量得到保障。铅元素的质量分数在百分之三点零至百分之六点零之间，铅在铜合金中几乎不溶于基体，而是以独立的小颗粒形态弥散分布于晶界和枝晶间隙中，这些铅颗粒在摩擦过程中起到固体润滑剂的作用，能够显著降低摩擦系数，防止摩擦副表面发生粘着磨损和咬合损伤。铜元素为余量，质量分数通常在百分之八十左右，保证材料整体具备良好的导热导电性能和耐大气腐蚀性能。杂质元素如铁、铝、硅、磷、镍等均需控制在较低水平，其中铁含量不超过百分之零点五，铝含量不超过百分之零点零二，硅含量不超过百分之零点零二，磷含量不超过百分之零点零五，硫含量不超过百分之零点一，严格的杂质控制是保证材料力学性能和铸造质量稳定性的前提条件。

从微观组织层面分析，ZCuSn3Zn11Pb4 的铸态组织主要由树枝状的α固溶体基体、分布在枝晶间的（α加δ）共析体以及独立存在的铅颗粒三部分构成。α固溶体是铜与锡、锌形成的置换固溶体，具有面心立方晶体结构，表现出良好的塑性和韧性，是材料承受载荷的主要相组成。在非平衡凝固条件下，由于锡元素在铜中的扩散速率有限，枝晶间区域会发生共析转变，形成硬而脆的（α加δ）相，该共析体具有较高的硬度和耐磨性，但若其数量过多或形态呈连续网状分布，会显著降低材料的延伸率和冲击韧性。铅颗粒以球状或椭球状形态孤立地分布在基体中，其硬度极低，在摩擦过程中能够在接触表面形成一层极薄的铅膜，这层薄膜有效隔离了金属基体之间的直接接触，从而降低了摩擦热和磨损率。值得注意的是，铅颗粒的分布均匀性对材料的使用性能有直接影响，若铸造过程中冷却速度控制不当或搅拌不充分，铅元素容易发生比重偏析，导致局部区域铅含量过高而降低材料的整体强度，或者局部区域铅含量过低而丧失减摩性能。因此，在实际生产中，需要通过合理的浇注温度、适当的冷却速度和充分的熔体搅拌来保证铅颗粒的均匀分布。

力学性能方面，ZCuSn3Zn11Pb4 的抗拉强度通常不低于一百七十五兆帕，屈服强度不低于八十兆帕，延伸率不低于百分之八，布氏硬度在六十至九十之间。这些性能指标表明该材料属于中等强度水平的结构材料，并不适用于承受重载荷或高冲击工况的零件设计。然而，其性能优势体现在摩擦学特性与耐腐蚀性能的组合上。在润滑条件良好的情况下，该材料与钢轴配合使用时，允许的滑动速度可达每秒三米，允许的单位压力可达十兆帕左右，这一载荷速度组合区间覆盖了大多数通用机械设备中轴承和轴套的实际工况需求。材料的疲劳强度表现稳定，在交变载荷作用下具有较好的抗疲劳破坏能力，适合用于频繁启停或载荷方向周期性变化的场合。耐腐蚀性能方面，该材料在大气环境、淡水环境和海水环境中均表现出良好的耐蚀性，尤其对稀硫酸、稀盐酸等非氧化性酸类介质具有一定的耐受能力，但对强氧化性酸和氨类介质的耐蚀性较差。在潮湿气氛中，材料表面会形成一层致密的碱式碳酸铜保护膜，这层膜能够有效阻止腐蚀过程的进一步深入，因此该材料在户外设备和船舶配件中得到广泛应用。

铸造工艺特性是 ZCuSn3Zn11Pb4 在实际生产中受到重视的重要原因之一。该合金的液相线温度约为九百五十摄氏度，浇注温度通常控制在一千一百至一千二百摄氏度之间，具体数值取决于铸件的壁厚和结构复杂程度。合金的流动性优良，能够充填厚度仅有三毫米的薄壁型腔，适合生产结构复杂的壳体类、管件类铸件。线收缩率约为百分之一点四，属于收缩较小的铜合金类别，铸件产生缩孔和缩松的倾向相对较低，但在铸件厚大截面处仍需设置合理的冒口和冷铁进行补缩。该材料的热裂倾向较小，对铸造应力的敏感性较低，铸件出现热裂纹的几率低于铝青铜和锰青铜等合金材料。砂型铸造、金属型铸造、离心铸造和连续铸造等工艺方法均可用于生产该材料的铸件，其中离心铸造和连续铸造方式能够获得更加致密的内部组织和更好的力学性能，特别适合用于生产轴套和衬套类回转体零件。在熔炼过程中，由于合金中含有一定比例的铅元素，熔炼时容易产生铅蒸气，对操作人员的健康构成潜在危害，因此熔炼现场必须配备完善的通风排烟系统，操作人员应佩戴防毒面具等个人防护装备。同时，铅元素的存在也使得熔体表面容易形成氧化渣，需要在浇注前进行充分的扒渣和除气处理，常用的精炼剂为六氯乙烷或氮气，精炼温度控制在一千一百五十摄氏度左右较为适宜。铸造时还应严格控制浇注速度，避免熔体飞溅和紊流卷气，防止铸件内部产生气孔和氧化夹渣缺陷。

应用领域方面，ZCuSn3Zn11Pb4 最典型的用途是制造一般载荷条件下工作的滑动轴承、轴套、衬套、滑块和球座等摩擦副零件。在机床制造行业中，该材料常用于制作主轴轴承衬套和进给机构的丝母等零件，配合良好的润滑系统，能够保证机床主轴的回转精度和运动平稳性。在工程机械领域，挖掘机、装载机和起重机的关节部位销轴衬套大量采用该材料制造，利用其良好的抗咬合性能和耐磨性能，有效延长了销轴连接部位的使用寿命。在船舶制造领域，该材料被用于制造舵杆轴承、艉轴密封装置的衬套以及甲板机械中的滑动轴承，其耐海水腐蚀性能在这些应用中得到了充分发挥。在冶金设备中，轧机辊道轴承、剪机轴套等工作温度不高但载荷波动较大的场合也选用该材料制造。此外，该材料还广泛用于制造阀门密封圈座、泵的叶轮密封环、液压系统的一些导向套零件等。在电力行业，汽轮机的辅助设备如给水泵轴承、循环水泵轴套等也常选用该材料。需要注意的是，该材料不适合在高温环境下长期工作，其使用温度一般不超过二百摄氏度，当工作温度超过这一界限时，材料的硬度和抗压强度会明显下降，铅颗粒的软化也会削弱其减摩效果，此时应选用铝青铜或锡磷青铜等耐热性能更好的材料。

加工与安装方面的技术要求同样值得关注。ZCuSn3Zn11Pb4 具有良好的切削加工性能，其切削系数约为 HPb63-3 铅黄铜的百分之八十左右，属于易切削铜合金类别。由于材料中含有铅颗粒，切削时铅颗粒起到断屑和润滑作用，切屑呈短碎状，不易缠绕刀具，加工表面可获得较低的粗糙度数值。推荐使用硬质合金刀具进行车削和铣削加工，切削速度可控制在每分钟六十至一百米之间，进给量适中即可获得理想的加工效果。攻丝和钻孔时应注意使用充足的切削液进行冷却和润滑，防止因切削热积聚导致孔径收缩或螺纹撕裂。磨削加工时，由于材料硬度较低，砂轮容易发生堵塞，应选用粒度较粗、硬度较软的砂轮，并采用较小的磨削深度。在安装轴套类零件时，应优先选用压入法或温差法进行装配，压入时应在轴套外圆表面涂抹少量润滑油，并确保压入力方向与轴套轴线完全重合，避免产生偏斜。采用温差法装配时，可将轴套加热至一百至一百五十摄氏度后迅速套入轴上，利用热膨胀量实现过盈配合，加热温度不宜超过二百摄氏度，以免引起材料组织发生变化。装配完成后应检查轴套内孔的圆度和圆柱度是否满足设计要求，必要时可进行精铰或珩磨修正。使用过程中的维护保养相对简单，定期补充或更换润滑油脂，检查轴套内孔表面的磨损情况，若发现内孔尺寸超差或表面出现明显划伤，应及时更换新件，防止因轴承失效导致设备发生更严重的损坏。

选型对比方面，ZCuSn3Zn11Pb4 与同系列的其他锡青铜材料相比具有自身的适用边界。与 ZCuSn10P1 锡磷青铜相比，该材料的锡含量明显偏低，强度和硬度不如后者，但其锌含量较高，铸造性能更好，材料成本也更低，因此在载荷不高、对耐磨性要求不是特别苛刻的场合，选用该材料具有更高的性价比。与 ZCuSn5Pb5Zn5 锡铅锌青铜相比，该材料的锌含量更高而锡铅含量略低，强度稍低但减摩性能相近，成本优势更加明显。与 ZCuAl10Fe3 铝青铜相比，该材料的强度远低于铝青铜，但其对异种金属的咬合倾向明显较小，在对磨件为普通碳钢或低合金钢时，不会因为粘着磨损而导致轴颈表面被严重拉伤，这一特性使得该材料在对摩擦副匹配性要求较高的场合具有不可替代的优势。与 ZCuZn25Al6Fe3Mn3 铝黄铜相比，该材料的耐腐蚀性能尤其是耐海水腐蚀性能更好，且不会发生脱锌腐蚀现象，因此在船用设备中更受青睐。总体而言，该材料在铜合金轴承材料中属于中等性能、中等成本的基础性选择，其市场定位非常清晰，适用于那些性能要求不极端但可靠性要求较高的通用机械产品。

常见质量问题及控制措施也是用户和铸造企业关注的重点。该材料在铸造过程中可能出现的典型缺陷包括气孔、缩松、铅偏析和冷隔等。气孔缺陷主要来源于熔体吸气或型腔排气不畅，控制措施包括加强熔体除气处理、适当降低浇注温度、提高型砂透气性以及设置合理的排气通道。缩松缺陷通常出现在铸件最后凝固的厚大部位，控制措施包括合理设计冒口位置和尺寸、在适当位置安放冷铁、调整浇注系统使铸件实现顺序凝固。铅偏析缺陷表现为铸件不同部位铅含量差异显著，控制措施包括加强熔体搅拌、加快冷却速度、采用离心铸造等工艺手段。冷隔缺陷多发生在薄壁复杂铸件中，控制措施包括提高浇注温度、加大浇注速度、改善浇注系统设计以增强充型能力。铸件出现裂纹的情况相对较少，但若合金成分控制不当或熔炼温度过高导致晶粒粗大，也可能产生热裂纹，控制措施包括严格控制熔炼温度和浇注温度、细化晶粒、避免铸件结构出现尖角和壁厚突变。对于铸件内部质量要求较高的场合，建议采用射线探伤或超声波探伤进行无损检测，确保铸件内部不存在超出验收标准的缺陷。

采购与验收环节的技术要点同样需要明确。采购该材料铸件时，应要求供货方提供符合 GB/T 1176 标准的化学成分分析报告和力学性能检测报告，检测报告应包含抗拉强度、屈服强度、延伸率和硬度等关键指标。对于重要用途的铸件，还应要求提供铸造工艺文件和质量控制记录，包括熔炼记录、热处理记录和探伤报告等。铸件表面应光洁，不得存在裂纹、冷隔、气孔和明显缩松等铸造缺陷，铸件尺寸应符合图纸要求，未注尺寸公差应符合 GB/T 6414 标准中规定的 CT 级精度要求。铸件交付时应附带合格证，合格证上应标明材料牌号、炉批号、数量、重量和检验结论等信息。在使用过程中，若发现材料性能不符合技术要求或铸件存在质量问题，应及时保留样品并通知供货方进行复验，必要时可委托第三方检测机构进行仲裁检验。

综合来看，ZCuSn3Zn11Pb4 铸造锡青铜是一种在通用机械领域占据稳固地位的传统铜合金材料。它没有突出的高强度指标，也没有极致的耐热性能，但其综合性能的平衡性非常出色，在中等载荷、中等速度、良好润滑的常规工况条件下，能够提供稳定可靠的服役表现。该材料的另一个显著优势在于其经济性，与更高牌号的锡磷青铜或铝青铜相比，其原材料成本更低，铸造工艺难度更小，成品率更高，这使得它在成本敏感型产品设计中具有较强的竞争力。对于机械设计工程师而言，在轴承材料选型阶段，若工况条件属于一般载荷范畴，且对耐腐蚀性和抗咬合性能有要求，同时成本预算有限，ZCuSn3Zn11Pb4 往往是一个值得优先考虑的选择方案。对于采购人员而言，了解该材料的性能边界和验收标准，有助于在采购过程中准确表达技术要求，避免因信息不对称而采购到不符合实际使用需求的材料。对于铸造企业而言，掌握该材料的熔炼工艺和铸造特性，能够有效提高铸件质量稳定性和成品率，降低生产成本，提升产品在市场上的竞争力。该材料在未来相当长的时间内仍将保持其在铜合金材料体系中的重要地位，持续服务于各类工业装备的制造与维护需求。
