CuNi2Si 硅镍铜：硅镍时效强化，电子接插件性能全解

CuNi2Si硅镍铜是一种以铜为基体加入镍和硅元素的时效强化型合金材料，在工业领域常被称作硅镍铜或铜镍硅合金。这种材料的核心特点在于通过特定的热处理工艺，使镍和硅在铜基体中形成弥散分布的强化相，从而获得强度与导电性的良好平衡。对于电子接插件、连接器端子、继电器簧片等需要反复插拔且要求稳定导通的应用场景，CuNi2Si合金是常见的材料选择之一。

从化学成分的角度来看，CuNi2Si合金中镍的质量分数通常在1.6%到2.5%之间，硅的含量则控制在0.4%到0.7%左右，余量为铜及少量不可避免的杂质元素。镍与硅的比例经过精心设计，目的是在时效处理时生成足量的Ni2Si金属间化合物颗粒。这些颗粒尺寸细小且分布均匀，能有效阻碍位错运动，显著提升材料的屈服强度和抗拉强度。与铍铜或锡磷青铜相比，CuNi2Si不含铍元素，在加工和使用过程中不存在铍中毒的职业健康风险，同时其应力松弛性能优于锡磷青铜，适合对弹性稳定性有要求的精密弹性元件。

在物理性能方面，CuNi2Si的导电率大致在40%IACS到55%IACS之间，具体数值取决于热处理状态和加工硬化程度。这一导电水平虽然低于纯铜或铜银合金，但在要求一定强度的导电材料中已属于较优表现。其导热系数约为200W每米开尔文左右，能够有效传导工作电流产生的热量，降低接触部位的温升。材料的密度约为8.8克每立方厘米，与普通铜合金相近，在设计互换性方面不会带来额外困扰。弹性模量约为130吉帕，具备良好的刚性，能保证接插件在插拔过程中保持稳定的接触压力。

CuNi2Si的生产加工通常采用半连续铸造制成铸锭，再经过热挤压或热轧开坯，随后进行冷轧或冷拉至所需规格。冷加工变形量对最终产品的力学性能影响显著。用户在实际使用中，可以根据需要选择不同状态的材料，例如以硬态供货直接冲压成型，或以软态供货便于深冲和折弯。材料在冷加工后需要进行固溶处理和时效处理才能发挥最佳性能。固溶处理温度一般控制在850摄氏度到950摄氏度之间，保温一定时间后快速水淬，使镍和硅固溶于铜基体中。后续的时效处理在450摄氏度到550摄氏度区间进行，保温数小时使强化相充分析出。经过完整热处理后，CuNi2Si的抗拉强度可达到600兆帕以上，屈服强度超过500兆帕，同时保持良好的延展性，伸长率通常在10%到20%之间。

从微观组织观察，CuNi2Si在固溶态下为过饱和固溶体，组织均匀，晶粒大小适中。时效处理后，晶内和晶界处析出细小的Ni2Si相颗粒。这些颗粒与基体保持共格或半共格关系，产生强烈的强化效果。如果时效时间过长或温度过高，析出相会粗化，导致强度下降。因此热处理工艺的控制对最终产品性能至关重要。材料在高温短时时效和低温长时时效两种工艺下获得的性能略有差异，前者效率更高，后者性能更稳定，用户可根据自身生产节奏和产品要求选择合适的热处理制度。

CuNi2Si的应用范围主要集中在电子电气领域。在连接器行业，这种材料常用于制造端子、插孔、插针等导电接触件。由于连接器需要在小体积内实现可靠的电气连接，材料必须具备高硬度、耐磨损和良好的抗应力松弛能力，CuNi2Si恰好满足这些要求。在继电器和开关类产品中，CuNi2Si被用作簧片和导电弹片，其稳定的弹性性能可保证数百万次机械寿命。在新能源汽车的高压连接系统中，工作电流较大，接触电阻的长期稳定性尤为重要，CuNi2Si凭借其抗高温软化特性，也获得了较多应用。此外，在通信基站、工业控制设备、家用电器等领域，CuNi2Si同样作为关键结构材料发挥着作用。

针对实际使用中的选型问题，用户需要根据具体工况条件进行判断。如果工作温度较高，例如长期超过150摄氏度，应优先考虑CuNi2Si而非锡磷青铜，因为后者在此温度下容易发生应力松弛。如果对导电率有更高要求，同时强度要求相对宽松，可以选择导电率更高的铜合金品种。如果产品形状复杂，需要多次折弯且不允许开裂，则建议选用晶粒细小、组织均匀的软态材料并配合适当的模具设计。对于冲压速度较高的自动化生产，材料的厚度公差和板形平整度会直接影响模具寿命和产品尺寸一致性，采购时应关注带材的尺寸精度和表面质量。

在加工成型方面，CuNi2Si表现出良好的冷加工性能。冲裁断面光亮带比例较高，毛刺控制相对容易。折弯时，若折弯方向与轧制方向平行，容易产生裂纹，设计时应尽量使折弯线垂直于轧制方向，或选用各向异性较小的材料状态。焊接方面，CuNi2Si可以采用电阻焊、钎焊和激光焊等方式连接，但需注意焊接热循环对材料性能的影响。局部高温可能造成焊点附近区域过时效软化，降低接触压力。因此对焊接强度要求严格的场合，应通过工艺试验确定合适的焊接参数，必要时在焊接后进行整体或局部补充时效处理。

日常储存和运输环节同样值得关注。CuNi2Si带材应保持包装完好，存放于干燥通风的环境，避免与酸性或碱性物质接触。若长期暴露在潮湿空气中，表面可能出现轻微氧化变色，虽然不影响整体使用性能，但对外观要求较高的产品会造成不良影响。建议遵循先进先出的库存管理原则，缩短材料存放周期。冲压后的零件若需清洗，应选用中性或弱碱性清洗剂，避免使用含氯溶剂，防止残留物引发腐蚀。

关于CuNi2Si的常见问题，采购人员和生产技术人员经常关注其与镀层材料的匹配性。CuNi2Si基体上通常需要电镀金、银或锡等镀层以降低接触电阻和提高耐腐蚀性。由于CuNi2Si表面不含铅等易挥发元素，镀层结合力良好，不易出现起泡或脱落现象。在镀锡过程中，铜锡扩散层的生长速度适中，不会像黄铜那样产生明显的锌迁移问题。用户若对环保要求严格，CuNi2Si符合RoHS指令和REACH法规的相关规定，不含铅、汞、镉、六价铬等受限物质，可放心用于出口产品的制造。

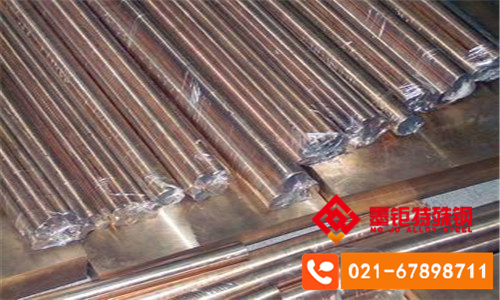

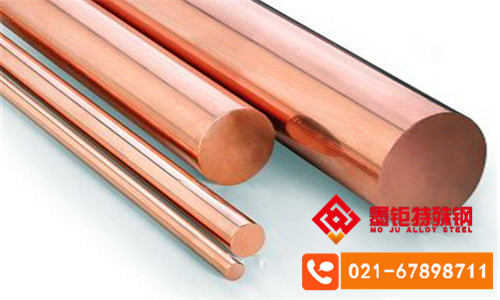

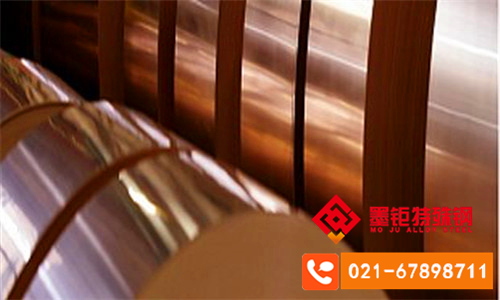

从成本角度分析，CuNi2Si的原材料成本高于普通黄铜和锡磷青铜，但低于铍铜。考虑到其综合性能和使用寿命，在许多高端应用场景中具有较高的性价比。材料供应商通常提供多种规格的板材、带材、线材和棒材，常见带材厚度范围在0.05毫米到2.0毫米之间，宽度根据客户需求分条定制。线材直径可从0.5毫米到10毫米不等。不同规格产品的力学性能略有差异，截面尺寸较小的产品由于冷加工变形量较大，强度可能偏高，延展性相应降低。

在行业标准方面，CuNi2Si对应的国内外标准包括GB/T 2059铜及铜合金板带材标准、ASTM B422等。不同标准对化学成分和力学性能的规定略有出入，用户在与供应商签订技术协议时，应明确执行的标准号和具体性能指标。建议在来料检验环节增加硬度测试和导电率测试两项快速检测手段，以判断材料批次间的稳定性。对于大批量采购的用户，可要求供应商提供炉批号标识和材质证明书，确保质量可追溯。

CuNi2Si的研发逻辑源于电子工业对高性能弹性导电材料的持续需求。传统锡磷青铜强度尚可但导电率偏低，铍铜性能优异但存在环保争议，铜镍硅合金正是在这一背景下发展起来的替代方案。通过调整镍硅比例和热处理工艺，材料设计者可以在一段范围内调控强度与导电性的组合，以适应不同应用场景的差异化要求。近年来，随着电子设备小型化和高功率化趋势的加强，对材料性能的要求不断提高，CuNi2Si也在向更高强度、更好导电性和更优抗疲劳性能的方向持续改进。

在实际生产过程中，用户若遇到材料冲压开裂或弹性不足的问题，可先从材料硬度状态和晶粒度两方面排查。硬度过高时材料脆性增大，容易在锐角折弯处产生裂纹，此时可选用半硬态或软态材料并增加成型工序的道次。弹性不足则可能源于时效处理不充分，强化相析出量不够，可适当提高时效温度或延长保温时间。接触电阻偏大的问题，除了材料本身因素外，还需检查镀层质量和接触设计是否合理。整体来看，CuNi2Si是一款技术成熟、应用广泛且可靠性高的铜合金材料，在电子接插件领域占据着重要地位。对于正在开发新产品的工程师而言，了解其性能特点和加工要点，有助于在设计阶段就规避潜在风险，缩短产品开发周期，降低试错成本。材料的选择从来不是孤立的决策，而是需要结合产品功能、制造工艺、使用环境和成本预算等多方面因素综合权衡。CuNi2Si凭借其均衡的性能表现，为设计人员提供了一个值得优先考虑的选项。
