20CrMo：铬钼渗碳钢，中载齿轮的通用耐磨选材指南

20CrMo铬钼渗碳钢中载齿轮通用耐磨选材指南

20CrMo是一种在机械制造领域应用广泛的低合金结构钢，属于铬钼系渗碳钢种。这种材料的核心特点在于其经过渗碳淬火处理后，能够获得硬度高且耐磨性优异的表面层，同时心部保持良好的韧性和抗冲击能力。对于承受中等载荷、要求耐磨且有一定冲击工况的齿轮类零件，20CrMo是工程技术人员优先考虑的常规选项之一。

从材料成分构成来看，20CrMo的碳含量控制在百分之零点一七至零点二四之间，铬含量为百分之零点八零至一点一零，钼含量为百分之零点一五至零点二五。铬元素在钢中主要起到提高淬透性和强化铁素体的作用，钼元素则能够细化晶粒、改善钢的高温性能，并显著降低回火脆性倾向。这种合金配比使得20CrMo在渗碳温度下晶粒长大倾向较小，热处理工艺窗口相对宽泛，对实际生产中的装炉量和炉温均匀性要求不那么苛刻，特别适合批量化的齿轮加工流程。

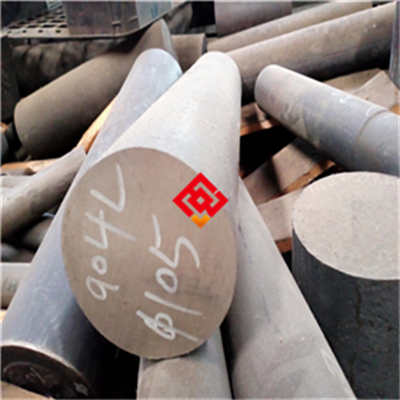

在原材料选用环节，正规钢厂出产的20CrMo通常以轧制态或锻造态供货，表面质量良好，内部组织均匀，低倍组织无缩孔、气泡、裂纹等冶金缺陷。非金属夹杂物的控制水平直接影响齿轮的接触疲劳寿命，因此采购时应关注钢厂的质保书，确认夹杂物级别符合GB/T 3077标准中的相关要求。对于高精度传动齿轮，建议选用经真空脱气处理的优质钢锭轧制的棒材，这类材料的氧含量较低，氧化物夹杂数量明显减少，能够有效延长齿轮在交变接触应力下的服役周期。

20CrMo齿轮的标准加工路线一般为下料、锻造、正火、粗加工、半精加工、渗碳淬火、低温回火、精磨齿面。锻造工序的目的是破碎铸态组织、改善碳化物分布形态，锻造比应不小于三比一，终锻温度控制在八百至八百五十摄氏度之间。正火处理在锻造之后进行，加热温度通常设定在九百至九百三十摄氏度，保温后空冷，获得均匀分布的铁素体加珠光体组织，硬度控制在一百七十至二百一十HBW范围内，这样的预备组织既有利于后续切削加工获得良好的表面光洁度，也能为渗碳工序提供稳定的原始组织状态。

渗碳处理是发挥20CrMo性能优势的关键环节。常用的渗碳介质为气体渗碳剂，如煤油、甲醇或氮基气氛。渗碳温度一般选择在九百至九百三十摄氏度，强渗期碳势设定在百分之一点零至一点二，扩散期碳势降至百分之零点八左右，具体工艺参数需要根据有效硬化层深度的要求来确定。对于模数在三至六毫米的中载齿轮，有效硬化层深度通常控制在零点八至一点四毫米范围内。渗碳后的淬火方式有直接淬火、一次加热淬火和二次加热淬火等不同选择，直接淬火操作简便、变形相对可控，适用于批量生产的汽车变速箱齿轮；一次加热淬火则有利于细化心部晶粒，适用于承受较大冲击载荷的工程机械齿轮。淬火介质多采用快速淬火油，油温控制在六十至八十摄氏度，搅拌速度适中以保证冷却均匀性。

经过淬火后的齿轮需要在低温回火炉中进行回火处理，回火温度一般在一百八十至二百二十摄氏度之间，保温时间不少于两小时。回火后的表面硬度可达五十八至六十二HRC，心部硬度根据截面尺寸不同在三十至四十二HRC之间波动。表面渗碳层的金相组织以高碳马氏体加细粒状碳化物及少量残余奥氏体为主，心部组织为低碳马氏体或板条马氏体加少量铁素体。良好的渗碳层组织应当避免出现粗大碳化物网络和严重的残余奥氏体超量现象，这两类组织缺陷会显著降低表面硬度和接触疲劳强度，导致齿轮在运行过程中过早出现点蚀或剥落。

从设计选型的角度来看，20CrMo适用于节圆线速度不超过每秒二十米、齿面接触应力在八百至一千二百兆帕范围内的传动场景。典型的应用领域包括汽车变速器中的常啮合齿轮、差速器行星齿轮、工程机械的行走减速机构齿轮、机床主轴箱传动齿轮以及矿山机械中的中等负荷传动齿轮。与更高合金含量的20CrMnTi相比，20CrMo的淬透性略低，但价格更具优势，且钼元素的加入使其抗高温回火性能优于不含钼的同类钢种，在对变形控制要求较严格的薄壁齿圈类零件上表现更为稳定。与40Cr调质钢齿轮相比，20CrMo渗碳齿轮的表面硬度和耐磨性明显提升，能够适应更恶劣的润滑条件和更高的粉尘环境。

在安装与配合环节，20CrMo齿轮通常采用花键或平键与传动轴连接，齿轮内孔与轴的配合公差需要根据传递扭矩的大小和载荷性质来确定。对于频繁正反转或存在冲击载荷的工况，建议采用过盈配合并辅以端面挡圈轴向定位。装配前应检查齿面有无磕碰伤、毛刺和锈蚀，必要时进行去毛刺处理和防锈涂油。齿轮副的侧隙应根据模数和精度等级选取，一般控制在零点零六至零点一五毫米范围内，过小的侧隙可能导致运转时齿面温度升高甚至卡死，过大的侧隙则会产生冲击噪声和附加动载荷。

日常维护保养方面，20CrMo齿轮对润滑条件较为敏感。闭式传动通常采用L-CKC系列工业齿轮油，粘度等级根据环境温度和齿轮线速度在一百五十至四百六十之间选择。油浴润滑时油面高度应浸没最低位齿轮的齿高两至三倍，喷油润滑时喷油压力控制在零点一至零点三兆帕，确保齿面形成稳定的弹性流体动压油膜。运行初期应按照设备说明书规定的磨合期要求降低负荷运行二十至五十小时，之后更换润滑油并清洗油路，清除磨合期产生的金属磨屑。定期检测油液中的铁谱分析数据和齿轮箱振动频谱，能够提前发现齿面早期损伤的征兆，避免突发性失效造成的停机损失。

针对使用过程中可能出现的常见问题，齿面点蚀多发生于润滑不良或过载工况下，表现为节圆附近的小麻点群，若在跑合期内出现少量点蚀且不再扩展，可视为正常现象，若持续扩展则需要检查润滑油粘度和齿面接触斑点分布情况。齿面胶合通常发生在高速重载且润滑冷却不足的条件下，表现为齿面沿滑动方向出现的划伤沟痕，解决措施包括提高润滑油粘度、添加极压抗磨添加剂以及改善齿面跑合质量。断齿失效是齿轮最严重的失效模式，多源于齿根过渡圆角处的疲劳裂纹扩展，对于20CrMo齿轮，应确保齿根部位在渗碳淬火后不出现磨削台阶和烧伤痕迹，喷丸强化处理能够有效提高齿根弯曲疲劳强度百分之二十以上。

在采购选型过程中，用户需要根据齿轮的模数、齿数、螺旋角、精度等级和热处理技术要求向供应商提供完整的图纸或技术协议。常规的20CrMo齿轮毛坯可以锻造厂直接采购，锻件需按照JB/T 5000.8标准进行外观和尺寸检验，重要齿轮应附加超声波探伤检测要求。对于批量较大的齿轮加工企业，建议与钢厂签订技术协议，明确化学成分的窄范围控制要求、低倍组织的合格级别以及末端淬透性带宽，这些措施能够显著降低批次间的质量波动，为后续热处理工艺的稳定性奠定基础。

20CrMo材料在齿轮制造领域的地位稳固而务实，它不追求极限的承载能力，也不标榜特殊的性能优势，而是在性能、成本和工艺适应性之间取得了良好的平衡。对于设计工程师而言，了解这种材料的真实特性边界，合理匹配工况需求与材料能力，才能发挥其应有的使用价值。对于采购人员来说，掌握基本的质量鉴别要点和热处理知识，有助于在供应链管理中做出更为理性的判断。无论是初次接触齿轮设计的新手，还是经验丰富的工艺技术人员，将20CrMo的性能特点与实际应用场景紧密结合，始终是确保传动系统可靠运行的基本原则。
