20CrNiMo：镍钼渗碳钢，汽车齿轮的韧性强度平衡之选

20CrNiMo镍钼渗碳钢汽车齿轮的韧性强度平衡之选

20CrNiMo是一种以镍和钼为主要合金元素的低碳合金结构钢，在金属材料分类中归属于渗碳钢家族。这款材料的核心设计思路是在保证足够渗碳硬度的同时，通过镍元素的固溶强化和钼元素的细化晶粒作用，获得兼顾强度与韧性的综合力学性能。在汽车传动系统零部件领域，20CrNiMo长期被用作制造承受高冲击载荷与交变应力的齿轮类零件，尤其是商用车变速箱齿轮和后桥主减速器齿轮，其材料特性与这些工况条件有着高度的适配性。

从化学成分构成来看，20CrNiMo的碳含量控制在百分之零点一七至零点二三之间，这个低碳区间为后续的渗碳热处理预留了充足的碳梯度空间。镍含量在百分之零点三五至零点七五范围，钼含量在百分之零点二零至零点三零之间，铬含量则在百分之零点六零至零点九零左右。镍元素能够显著提升基体的韧性和淬透性，特别是对低温冲击韧性的改善效果明显，这让齿轮在寒冷环境下的抗断裂能力得到保障。钼元素的主要贡献在于细化奥氏体晶粒，抑制渗碳过程中晶粒粗化倾向，同时提高回火稳定性，使齿轮在高温回火后仍能保持较高的硬度水平。铬元素则增强了材料的淬透性和耐磨性，为表层渗碳层提供良好的硬度支撑。

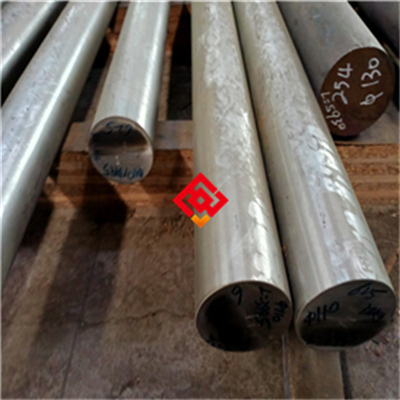

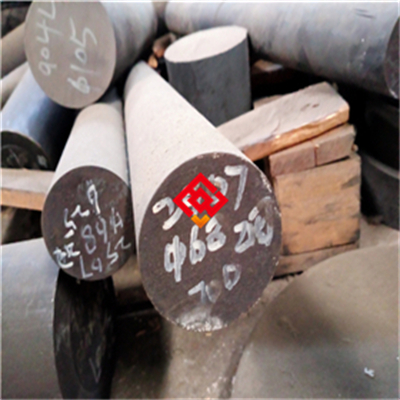

在冶炼质量方面，20CrNiMo通常采用电炉或转炉冶炼，并辅以炉外精炼工艺，以控制钢中的非金属夹杂物含量和气体含量。高质量等级的钢材会进一步采用真空脱气处理，降低氢含量，避免白点缺陷的产生。对于汽车齿轮这类对疲劳寿命要求严苛的部件，钢材的纯净度直接关系到齿轮的接触疲劳强度和弯曲疲劳强度。夹杂物的存在容易成为疲劳裂纹的萌生源，因此采购20CrNiMo圆钢或锻坯时，用户往往需要关注其低倍组织和夹杂物级别是否符合相关标准要求。

材料的加工工艺路线对最终使用性能有着决定性影响。20CrNiMo的锻造温度区间通常控制在摄氏一千一百五十度至八百五十度之间，锻造后需要缓慢冷却或及时退火，以防止产生粗大组织和内应力。正火处理作为预备热处理，能够细化晶粒、均匀组织，改善切削加工性能。齿轮毛坯在切削加工成型后，需要进行渗碳淬火加低温回火处理。渗碳温度一般设定在摄氏九百二十度至九百四十度，渗碳介质可采用气体渗碳或真空渗碳，渗碳层深度根据齿轮模数和工况要求确定，通常在零点八毫米至一点五毫米之间。淬火方式多采用油淬或分级淬火，以减小变形开裂倾向。低温回火温度控制在一百八十度至二百摄氏度，回火后表层硬度可达洛氏硬度五十八至六十三度，心部硬度则根据有效截面尺寸不同，通常在洛氏硬度三十至四十二度区间。

这种表层高硬度与心部良好韧性的组合，是20CrNiMo作为渗碳钢的核心价值所在。齿轮啮合过程中，齿面承受极高的接触应力，需要足够的表面硬度和耐磨性来抵抗点蚀和磨损；而齿根部位则承受交变弯曲应力，需要心部具有足够的强度和韧性来抵抗断齿风险。20CrNiMo通过渗碳处理在表面形成高碳马氏体组织，获得高硬度高耐磨性，同时心部保持低碳马氏体或低碳贝氏体组织，兼具强度和韧性，这种梯度性能分布恰好满足了齿轮传动的复合需求。

在汽车领域的实际应用中，20CrNiMo广泛用于制造中型和重型卡车变速箱的常啮合齿轮、同步器齿环、后桥主减速器锥齿轮以及差速器行星齿轮。这些零部件在车辆运行过程中频繁承受换挡冲击、起步扭矩和复杂路况带来的交变载荷。以商用车后桥主减速器齿轮为例，其需要传递发动机输出的全部扭矩，并在车轮遇到颠簸或障碍物时承受瞬时冲击载荷，20CrNiMo材料在这种工况下表现出的抗疲劳性能和抗过载能力，使其成为该应用场景的常用选材方案之一。相较于部分不含镍的渗碳钢，20CrNiMo在同等硬度水平下具有更高的冲击吸收能量，这为齿轮在极端工况下提供了一道额外的安全冗余。

在切削加工性能方面，20CrNiMo的退火态或正火态硬度适中，具有良好的可加工性，适合进行滚齿、插齿、剃齿等齿轮切削加工。对于采用磨齿工艺的高精度齿轮，渗碳淬火后的磨削加工也能获得理想的表面质量和尺寸精度。需要注意的是，由于材料中含有一定比例的合金元素，其导热系数相对较低，在切削加工时应注意冷却液的使用和切削参数的合理选择，以避免加工硬化现象。

从选型对比的角度来看，20CrNiMo与20CrMnTi等常用渗碳钢存在一定的性能差异。20CrMnTi以钛元素为主要合金元素，具有较好的渗碳性能和较高的淬透性，在中小模数齿轮领域应用广泛。而20CrNiMo由于含有镍元素，其心部韧性和低温冲击性能更为突出，更适合对韧性要求较高的大中型齿轮或承受重载冲击的传动部件。设计人员在选材时，需要综合考虑齿轮的模数大小、载荷性质、工作环境温度、成本预算等多方面因素。对于要求高可靠性和长寿命的重型车辆传动系统，20CrNiMo往往是比含钛渗碳钢更稳妥的选择。

在采购环节，用户需要关注几个关键指标。钢材的化学成分偏差应符合国家标准或行业标准的规定，特别是镍、钼等主要合金元素的含量波动不宜过大。低倍组织不得有缩孔、气泡、裂纹等缺陷，带状组织和中心偏析应控制在允许范围内。表面质量方面，圆钢或方坯的表面不得有裂纹、折叠、结疤等影响后续加工的缺陷。此外，交货状态通常为热轧或退火态，硬度应满足后续加工要求，便于用户直接进行下料和锻造。

日常仓储管理中，20CrNiMo钢材应存放在干燥通风的库房内，避免与潮湿地面直接接触，防止锈蚀。如果存放时间较长，建议定期检查表面状态，必要时采取防锈措施。在切割下料时，应采用机械切割或热切割方式，切割后应及时清理毛刺和氧化皮。

关于锻造加工，20CrNiMo的锻造性能良好，适合进行模锻和自由锻。齿轮类锻件的锻造比应适当控制，以保证金属流线沿齿廓方向合理分布，这有助于提升齿轮的承载能力。锻后冷却速度不宜过快，尤其是大截面锻件，应采用坑冷或炉冷方式，防止产生白点和内应力裂纹。

热处理过程中的变形控制是20CrNiMo齿轮加工的重要环节。渗碳淬火过程中，齿轮的尺寸和形状会发生一定变化，这与钢材的淬透性、装炉方式、冷却介质等因素有关。为减小变形，可在渗碳前进行预备热处理以获得均匀的组织，淬火时采用合理的装炉方式和冷却参数。对于精度要求较高的齿轮，可在淬火后增加一次压淬或热校直工序，以保证最终齿形精度和齿轮轴线精度。

20CrNiMo的焊接性能一般，由于其合金含量较高且碳当量适中，在需要焊接的场合应采取预热和焊后缓冷措施，并选用低氢型焊接材料。在汽车齿轮的实际生产中，焊接应用较少，齿轮毛坯多采用整体锻造或直接切削成型，因此焊接问题通常不作为主要考虑因素。

从失效模式的角度分析，20CrNiMo齿轮的常见失效形式包括齿面接触疲劳剥落、齿根弯曲疲劳断裂和过量磨损。针对这些失效形式，除了材料本身的性能保障外，还需要在设计阶段进行合理的齿形修形和齿向修形，以优化齿面接触应力分布；在制造阶段控制好渗碳层深度和碳浓度梯度，避免渗碳层过浅导致的早期压溃或渗碳层过深引起的韧性下降；在使用阶段保证充分的润滑和清洁，防止磨粒磨损和腐蚀磨损。

20CrNiMo在热处理后的显微组织特征为表层高碳回火马氏体加细小碳化物和少量残余奥氏体，心部为低碳回火马氏体或板条马氏体加少量铁素体。合理的残余奥氏体含量有助于提高接触疲劳寿命，但含量过高会降低表面硬度和耐磨性，因此通常通过深冷处理或提高回火温度来控制残余奥氏体量。

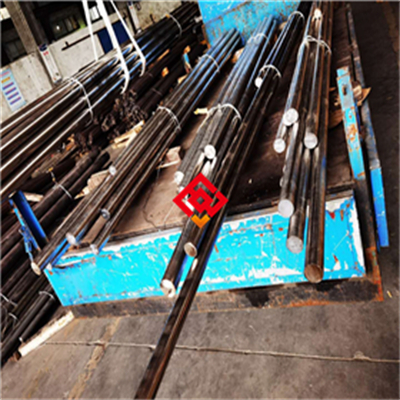

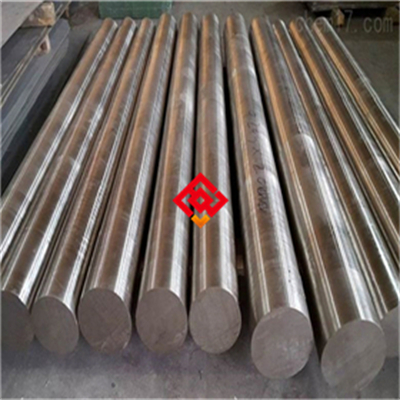

关于产品包装和运输，20CrNiMo圆钢通常以捆扎状态交货，每捆重量根据规格不同有所差异，一般在一吨至三吨之间。表面可涂敷防锈油或采用其他防锈措施，防止在运输和存储过程中生锈。每捆钢材应挂有标牌，注明牌号、炉号、规格、重量和生产日期等信息，便于质量追溯。

在实际应用案例中，某重型卡车变速箱企业选用20CrNiMo制造其九挡变速箱的中间轴齿轮和倒挡齿轮，经过台架试验和道路试验验证，齿轮的弯曲疲劳寿命和接触疲劳寿命均达到设计要求，在整车一百万公里可靠性试验中未出现齿轮失效问题。这证明了20CrNiMo在中重型商用车传动系统领域具有成熟可靠的应用基础。

对于有特殊性能要求的应用场景，还可对20CrNiMo进行表面强化处理，如喷丸强化、渗氮处理或感应淬火等工艺的复合应用，进一步提升齿轮的疲劳强度和耐磨性能。喷丸处理可以在齿根部位引入残余压应力，显著提高弯曲疲劳强度，是齿轮制造中常用的强化手段。

在成本控制方面，20CrNiMo的原材料成本略高于普通碳素结构钢和不含镍的合金渗碳钢，但由于其综合性能优异，能够有效延长齿轮的使用寿命，降低维修和更换频率，从全生命周期成本的角度来看，具有较好的经济性。对于追求高可靠性和低维护成本的商用车用户而言，选用20CrNiMo齿轮材料是一种合理的投资。

总结来看，20CrNiMo是一款性能均衡、应用成熟的镍钼渗碳钢，在汽车齿轮制造领域占据着重要地位。其独特的合金配比赋予了材料良好的淬透性、优异的冲击韧性和稳定的热处理工艺性，能够满足中重型车辆传动系统对齿轮材料的高标准要求。无论是材料供应商还是齿轮制造企业，掌握20CrNiMo的性能特点和应用要点，对于保证产品质量和推动技术升级都具有实际意义。在具体选材时，建议用户根据自身的工况条件、加工能力和质量要求，与材料供应商充分沟通，确定合适的技术规格和供货状态，以确保材料性能得到最充分的发挥。
