17CrNiMo6：重载渗碳齿轮钢，风电变速箱的核心用材揭秘

17CrNiMo6重载渗碳齿轮钢风电变速箱核心用材揭秘

在重型机械传动领域，齿轮材料的性能直接决定了设备运行的可靠性与寿命。17CrNiMo6作为一种低碳合金结构钢，凭借其优异的渗碳淬火特性与心部强韧性配合，长期占据高端重载齿轮用材的核心地位，尤其在风力发电变速箱中应用极为广泛。这种材料的命名遵循欧洲标准EN 10084体系，数字标识反映其碳含量约为百分之零点一七，镍钼铬元素的组合赋予了材料独特的综合力学性能。

从化学成分构成来看，17CrNiMo6的合金设计思路清晰且务实。碳含量控制在较低水平，为后续渗碳处理预留了足够的渗碳层深度调整空间。镍元素是提升材料韧性的关键，它能显著降低韧脆转变温度，使齿轮在低温环境下仍能保持抗冲击能力。钼元素的加入细化了晶粒组织，同时抑制回火脆性，保证大截面零件心部性能均匀。铬元素则负责提高淬透性，确保厚壁齿轮在热处理过程中获得充分且一致的马氏体组织。这些元素的协同作用，使得材料在渗碳后能够形成表面高硬度、心部高韧性的理想梯度结构，满足重载工况下对耐磨性与抗疲劳强度的双重需求。

生产加工环节中，17CrNiMo6的冶炼质量直接关系到最终零件性能。通常采用电弧炉初炼加炉外精炼工艺，严格控制硫磷等有害杂质含量，必要时辅以真空脱气处理以降低气体含量。锻造过程需要控制合理的锻造比与温度区间，破碎铸态组织中的碳化物偏析，使流线分布沿齿廓方向合理排布。锻后热处理采用正火加高温回火工艺，获得均匀的贝氏体或珠光体加铁素体组织，改善切削加工性能的同时为最终渗碳处理奠定组织基础。对于风电变速箱这类大型齿轮件，往往还需要进行超声波探伤检测，确保内部无超出标准的冶金缺陷。

渗碳热处理是发挥17CrNiMo6性能优势的核心工序。齿轮在渗碳炉中于九百二十至九百四十摄氏度区间保温，通过控制碳势曲线获得理想的渗碳层深度与碳浓度梯度。渗碳后的淬火通常采用直接淬火或重新加热淬火方式，根据零件变形控制要求选择适当的冷却介质与搅拌强度。低温回火在约一百八十摄氏度进行，消除淬火应力并稳定组织。处理后的齿面硬度可达五十八至六十二洛氏硬度C标尺，有效硬化层深度根据模数大小通常在一点五至四毫米范围，心部硬度维持在三十二至四十二洛氏硬度C标尺区间。这种表面与心部的硬度差，使齿轮在啮合过程中既有足够的抗点蚀与抗磨损能力，又能承受弯曲交变载荷而不发生断裂。

应用场景方面，17CrNiMo6的典型服役环境集中在风电增速箱的行星级与平行级齿轮传动。风机在野外复杂风况下运行，齿轮承受着频繁的变载冲击与无规律的交变应力，同时面临低温环境的考验。采用该材料制造的齿轮副，其齿面接触疲劳强度与齿根弯曲疲劳强度经过合理设计与工艺保证后，能够满足二十年以上设计寿命要求。除风电领域外，该材料还广泛用于矿山机械的破碎机齿轮、冶金设备的轧机传动齿轮、大型船舶推进系统的传动部件以及水泥回转窑的驱动装置。这些工况的共同特点是重载荷、大冲击、连续作业时间长，对材料的可靠性要求极为苛刻。

安装与运维环节中，采用17CrNiMo6材料制造的齿轮需要注意装配精度与润滑状态。渗碳齿轮对齿面接触斑点分布敏感，安装时需通过着色检查调整轴承游隙与齿轮啮合位置。运行初期应进行适当的跑合，使齿面微凸体逐渐平滑，形成稳定的弹性流体动压润滑膜。日常维护中，定期检测油液中的金属颗粒含量与铁谱分析能够及时发现齿面早期异常磨损。由于渗碳齿轮表面硬度高但心部相对较软，拆装过程中严禁使用铁锤直接敲击齿面或轴颈部位，避免造成局部压痕或微裂纹。存放时应涂覆防锈油并用防潮纸包裹，防止齿面产生锈蚀影响配合精度。

选型参考方面，设计人员在选择17CrNiMo6时需综合评估齿轮模数、传递功率、载荷特性与结构尺寸。对于模数较小且对变形控制要求严格的齿轮，可考虑采用渗碳后压床淬火或热校直工艺。对于特大模数齿轮，则需关注材料的淬透性极限，必要时通过调整冷却方式或改用其他淬透性更高的材料替代。相较于二十CrMnMo或二十CrNi2Mo等相近牌号，17CrNiMo6的突出优势在于镍含量较高带来的优异低温冲击性能，特别适合北方风场冬季零下三十摄氏度以下的极寒环境。材料成本相对较高，但考虑到风电齿轮箱的维修更换成本极高，采用高品质材料带来的全生命周期经济性反而更为突出。

常见质量问题的预防与控制贯穿整个制造流程。渗碳层出现粗大碳化物通常与炉气碳势过高或扩散时间不足有关，需通过金相检验严格控制碳化物级别。表面内氧化层过深会降低齿面疲劳强度，采用含氧量控制更严格的保护气氛或真空渗碳技术能够有效改善。磨削工序产生的磨削烧伤与裂纹是成品齿轮的致命缺陷，需合理选择砂轮硬度与磨削参数，并采用无损检测手段进行逐件排查。齿根圆角部位的过渡圆滑程度对弯曲疲劳寿命影响显著，设计时应确保圆角半径不小于模数的零点四倍，加工后通过抛光或喷丸强化进一步提高表面完整性。

行业发展趋势方面，随着风电单机容量不断增大，齿轮箱传递扭矩持续攀升，对材料性能的要求也水涨船高。十七CrNiMo6在未来相当长时期内仍将是主力齿轮材料，但针对更大规格机型，材料纯净度与组织均匀性的控制标准会更加严格。部分制造商开始探索复合化学热处理工艺，在渗碳基础上叠加氮碳共渗处理，进一步提升齿面耐磨性。同时，数字化热处理过程控制与预测性维护技术的应用，使得材料性能的稳定性与零件寿命的评估精度不断提高。对于设备维护人员而言，理解材料特性并建立与之匹配的润滑保养制度，是延长齿轮箱使用寿命的重要环节。

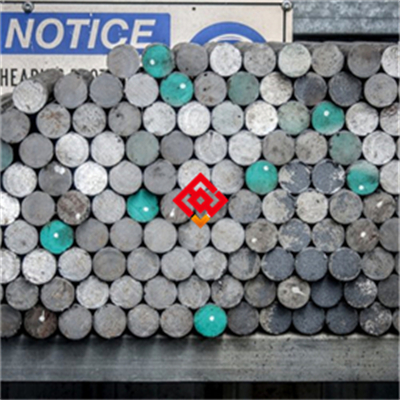

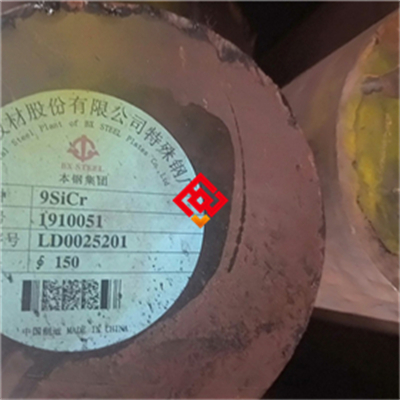

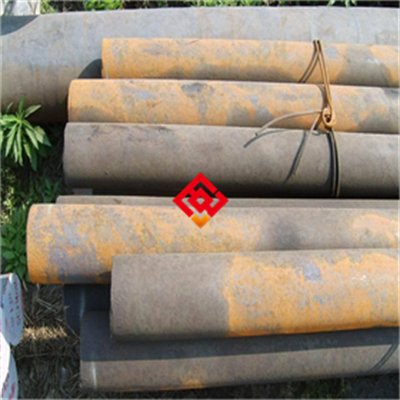

仓储管理环节同样不可忽视。17CrNiMo6圆钢或锻件毛坯入库时需核对质保书中的炉批号与化学成分数据，建立完整的材料追溯档案。存放区域应保持干燥通风，避免与酸碱性介质接触。长期库存材料需定期检查表面锈蚀情况，必要时重新进行防锈处理。下料前应确认材料标识清晰，严禁混料使用。锻造加热过程中需配备温度记录仪表，防止过热或过烧现象发生。每一批次的来料验收都应包含低倍组织检验与夹杂物评级，从源头保障产品质量稳定性。

综合来看，17CrNiMo6材料在重载齿轮制造领域的地位稳固而明确。其性能优势来源于合理的合金配比与成熟的热处理工艺体系，而非某种神秘的特殊处理。理解材料的本质特性，尊重科学的加工规律，严格控制每一道工序质量，才能制造出满足苛刻工况要求的高品质齿轮零件。无论是设计选型、生产制造还是运行维护环节，对该材料特性的深入把握都是实现设备长期稳定运行的基础。随着材料科学研究的持续推进与加工工艺的不断优化，这一经典钢种的应用潜力仍将得到进一步挖掘，为重型装备制造业提供坚实可靠的传动基础。
