36CrNiMo4：镍铬钼调质钢，重载传动轴的疲劳强度保障

36CrNiMo4镍铬钼调质钢重载传动轴疲劳强度保障

工程机械与重型车辆领域对传动系统的可靠性要求极为严苛，传动轴作为动力传递的核心部件，长期承受交变扭矩与弯曲应力的复合作用，其失效模式往往表现为疲劳断裂。材料选择直接决定传动轴的服役寿命与安全裕度，在众多合金结构钢中，36CrNiMo4凭借其均衡的强韧性配合与优异的淬透性，成为重载传动轴设计的优选材质。本文围绕该钢种的化学成分、热处理特性、力学性能表现及实际应用要点展开系统说明，为工程技术人员提供选型与工艺参考。

从材料牌号解析来看，36CrNiMo4属于欧标EN 10083系列的低合金调质钢，数字36代表碳含量中值约为百分之零点三六，镍铬钼为主要合金元素。碳含量处于中碳区间，确保淬火后能够获得足够的马氏体硬度，同时保留一定的韧化处理空间。镍元素显著提升钢的淬透性与低温冲击韧性，改善心部组织的均匀性；铬元素强化基体并提高回火稳定性，促进碳化物的弥散析出；钼元素细化晶粒并抑制回火脆性，尤其对厚截面工件的性能均匀性贡献突出。三种合金元素的协同作用，使该钢种在调质状态下能够获得回火索氏体组织，兼具高强度与良好的塑性储备。

针对重载传动轴的工作条件，材料的疲劳强度是核心设计指标。36CrNiMo4经淬火加高温回火后，抗拉强度通常控制在九百八十至一千一百八十兆帕区间，屈服强度不低于八百三十五兆帕，断后伸长率百分之十二以上，断面收缩率百分之四十以上，冲击吸收能量在零下四十摄氏度环境下仍能保持二十七焦耳以上。这种强韧匹配直接改善了传动轴抵抗多轴应力循环的能力。相较于普通碳素调质钢，其疲劳极限与抗拉强度的比值更高，这得益于镍元素对位错运动的调控以及钼元素对晶界状态的净化作用。在交变载荷作用下，裂纹萌生期显著延长，有效降低了突发性断裂的风险。

冶金质量对疲劳寿命的影响不容忽视。该钢种通常采用电弧炉初炼加炉外精炼加真空脱气的工艺流程生产，严格控制硫磷含量分别低于百分之零点零三五与百分之零点零二五，同时通过钙处理控制硫化物形态，减少长条状夹杂物对横向塑性的损害。非金属夹杂物的级别控制按照GB/T 10561标准执行，要求A类硫化物不超过二级，B类氧化铝不超过二级，D类球状氧化物不超过二级。洁净度的提升直接减少了应力集中源，使得高周疲劳性能得到稳定发挥。对于大规格传动轴用材，还需进行超声波探伤检测，确保内部无缩孔、白点、裂纹等冶金缺陷。

锻造工艺的合理性同样决定最终使用性能。传动轴毛坯多采用热锻成形，加热温度一般控制在一千一百五十至一千二百摄氏度，始锻温度不低于一千摄氏度，终锻温度控制在八百五十摄氏度左右。锻造比应不小于四，以充分破碎铸态组织，消除枝晶偏析，使碳化物分布趋于均匀。锻后需及时进行正火处理，温度在八百六十至八百九十摄氏度之间，空冷以获得均匀的珠光体加铁素体组织，改善切削加工性，并为最终淬火做好组织准备。正火后的硬度通常控制在二百零七至二百四十一布氏硬度范围，便于后续机械加工。

调质处理是赋予材料最终性能的关键工序。淬火加热温度适宜选择在八百四十至八百七十摄氏度，保温时间按有效截面厚度计算，一般每二十五毫米保温三十分钟至四十五分钟。淬火介质根据零件截面尺寸与形状复杂程度确定，油淬适用于截面尺寸小于六十毫米的工件，水基淬火液可用于更大截面，但需严格控制冷却均匀性以防变形开裂。回火温度通常在五百五十至六百五十摄氏度之间调整，通过回火温度的选择来获得目标硬度范围。传动轴常用硬度区间为二百六十九至三百三十一布氏硬度，对应抗拉强度约九百至一千一百兆帕。回火后应快速冷却通过脆性温度区间，避免第二类回火脆性产生。

实际使用中传动轴的失效分析表明，表面状态对疲劳寿命的影响极为显著。表面脱碳层会显著降低表面硬度与疲劳强度，因此机加工余量需充分考虑脱碳层深度，确保成品表面完全去除脱碳层。表面粗糙度应控制在Ra一点六微米以下，轴颈过渡圆角处需抛光至Ra零点八微米以下。圆角半径的设计直接影响应力集中系数，过渡圆角半径应不小于轴径的百分之五，对于承受高弯曲应力的部位，建议采用大圆弧过渡或预应力滚压工艺引入表面压应力。滚压强化可使表面残余压应力达到六百至八百兆帕，有效延缓裂纹萌生与扩展，使疲劳极限提升百分之二十至百分之五十。

该钢种在重载传动轴领域的应用范围涵盖工程机械驱动桥半轴、矿用自卸车主传动轴、风电齿轮箱低速轴、船舶推进轴系等关键部件。以矿用自卸车为例，其传动轴承受的峰值扭矩常超过三万牛米，且伴随强烈冲击载荷。采用36CrNiMo4制造的传动轴，配合合理的热处理与表面强化工艺，能够满足一百万次以上满载循环的寿命要求。与低碳合金钢渗碳淬火方案相比，调质工艺周期短、成本可控，且心部韧性储备充足，适合截面尺寸较大的实心轴类零件。对于花键部位，可通过中频感应淬火实现表面硬化，硬化层深度控制在二至四毫米，表面硬度达到五十二至五十八洛氏硬度，兼顾耐磨性与心部强韧性。

机加工性能方面，调质状态下的36CrNiMo4硬度适中，切削加工性良好。车削时推荐使用涂层硬质合金刀具，切削速度控制在八十至一百二十米每分钟，进给量零点二至零点四毫米每转。铣削花键时采用高速钢或硬质合金成形铣刀，配合充足的切削液冷却。磨削加工需注意防止磨削烧伤，采用软砂轮与充分冷却，每次磨削深度控制在零点零一毫米以内。螺纹加工采用滚丝工艺可获得更好的疲劳强度，滚丝后的螺纹根部形成冷作硬化层，显著提高抗疲劳能力。

焊接性能方面，该钢种碳当量较高，焊接性较差，一般不建议用于焊接结构件。若必须进行焊接修复或连接，需采用预热二百至三百摄氏度、焊后立即消氢处理并在五百五十至六百五十摄氏度进行去应力退火的工艺方案。焊材应选用低氢型镍基合金焊条，严格控制焊接线能量，避免形成马氏体组织导致冷裂纹。对于传动轴类零件，应尽量避免设计焊接结构，优先采用整体锻造或分体锻造加法兰螺栓连接的方案。

采购与验收环节需关注的关键指标包括化学成分偏差、低倍组织、退火态硬度以及淬透性带宽。不同钢厂的产品在淬透性方面存在差异，建议依据Jominy端淬曲线进行验收，确保距水冷端九毫米处的硬度不低于四十五洛氏硬度，十五毫米处不低于三十五洛氏硬度。对于关键传动轴用材，建议增加高温回火后的冲击试验与超声波检测项目，确保材料批次质量的稳定性。

维护保养方面，采用36CrNiMo4制造的在役传动轴应定期进行磁粉探伤，重点关注花键根部、键槽边缘与过渡圆角区域。首次保养周期建议在运行五百小时后进行，后续每两千小时检测一次。发现表面微裂纹时，可通过打磨消除并重新进行磁粉检测确认，若裂纹深度超过二毫米则需更换新轴。装配时需严格控制花键配合间隙，过大的侧隙会引起冲击载荷加剧，加速疲劳损伤。润滑方面应选用含极压添加剂的锂基润滑脂，确保花键副处于弹性流体动压润滑状态。

行业发展趋势显示，随着电驱动系统的普及，传动轴的转速与扭矩密度持续提升，对材料的疲劳性能提出更高要求。36CrNiMo4通过优化合金配比与洁净度控制，仍能满足现阶段绝大多数重载传动需求。对于更高性能要求，可考虑在调质基础上增加表面感应淬火或喷丸强化组合工艺，进一步挖掘材料潜力。该钢种的成熟应用经验与稳定的供应渠道，使其在工程机械、矿山机械、重型车辆领域保持长期竞争力。

选型时需综合考量轴的直径、长度、载荷谱与安全系数。对于直径小于一百毫米的传动轴，油淬调质即可满足性能要求；直径在一百至二百毫米区间时，需采用水基淬火液并优化淬火搅拌方式；直径超过二百毫米时，建议采用双介质淬火或等温淬火工艺，确保心部获得足够的马氏体转变。安全系数选取应根据工况严重程度确定，一般传动轴许用安全系数为一点五至二点五，冲击载荷较大时取上限。设计计算时需综合考虑扭转疲劳与弯曲疲劳的复合作用，采用修正的Goodman曲线进行疲劳寿命校核。

36CrNiMo4在热处理过程中的尺寸稳定性也是工程关注点。淬火变形量随截面尺寸增大而增加，需预留足够的磨削余量。对于长度超过两米的细长轴，淬火时需采用垂直悬挂方式减少自重弯曲，回火过程中进行校直处理。校直后应进行去应力回火，温度低于原回火温度二十至三十摄氏度，消除校直产生的残余应力。精密传动轴可增加深冷处理工序，将残余奥氏体含量降至百分之三以下，提高尺寸长期稳定性。

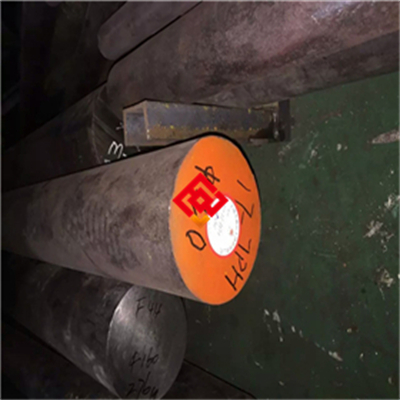

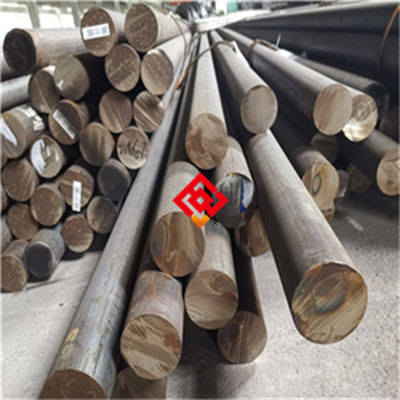

该钢种的供货状态通常为热轧或锻造退火态，也可根据用户要求提供正火加回火状态。棒材规格范围覆盖直径二十至四百毫米，大型锻件可定制生产。表面质量要求逐支探伤，去除表面裂纹与折叠缺陷。包装采用防锈油涂覆加防潮纸包裹，确保运输与储存期间不发生锈蚀。每批产品附带质量证明书，列明炉号、化学成分、力学性能与探伤结果，实现全流程质量追溯。

综合来看，36CrNiMo4镍铬钼调质钢在重载传动轴制造领域的技术成熟度与性价比优势明显。通过严格把控冶金质量、锻造工艺与热处理参数，配合合理的结构设计与表面强化措施，能够为传动系统提供可靠的疲劳强度保障。工程技术人员在选材时需结合具体工况条件与加工能力，制定科学的热处理规范与质量检验标准，充分释放材料的性能潜力，确保设备长期稳定运行。
