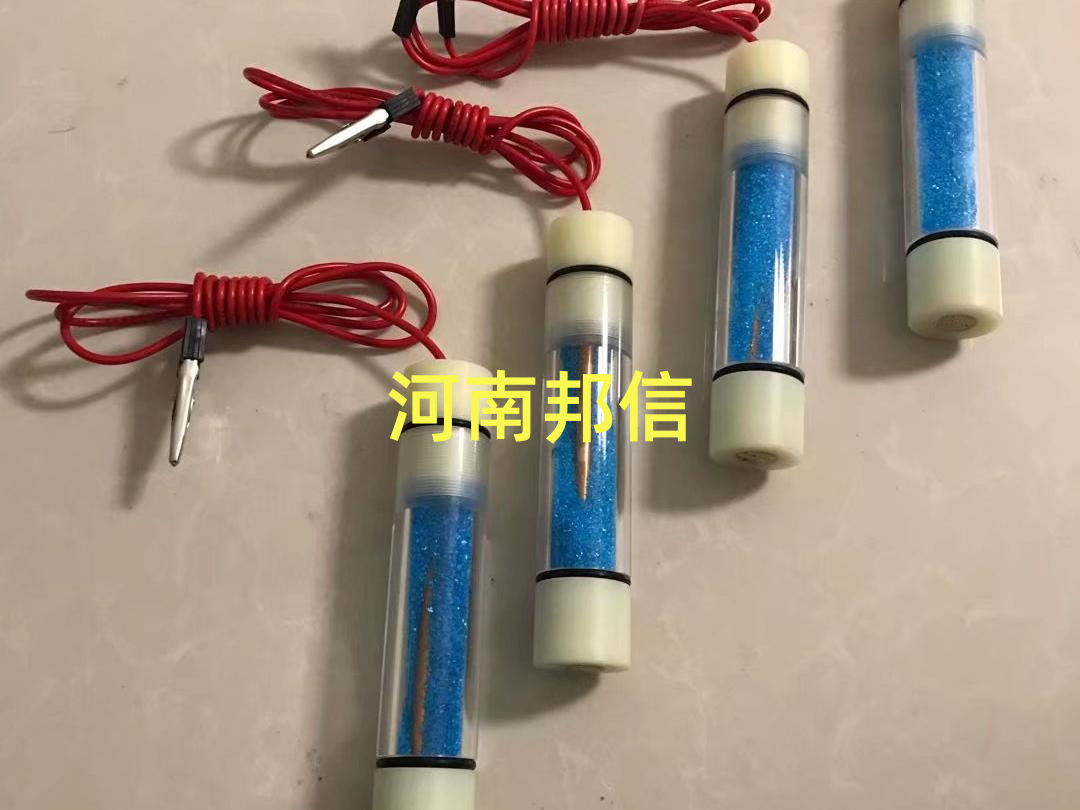

E-1型便携式硫酸铜参比电极 测电缆管道混凝土

一、电化学工作原理

1. 半电池反应机制

（1）电极内部高纯铜棒与饱和硫酸铜溶液建立可逆氧化还原平衡，反应方程式为\(\ce{Cu^{2+} + 2e^{-}<=>Cu}\)，在硫酸铜晶体持续存在条件下，铜离子浓度保持恒定，以此生成固定基准电位。

 （2）底部多孔陶瓷芯充当液接盐桥，实现电极内部电解液与外部土壤介质的离子导通，隔绝溶液大量外泄，构建完整电化学测量回路。

2. 温度影响特性

（1）25℃条件下，相对于标准氢电极电位为 + 0.316V，存在约 0.9mV/℃的温度系数，现场温差较大时，测量数据需要完成温度校正，降低温度带来的系统偏差。

（2）低温环境下电解液溶解度下降，晶体析出增多，高温会加速溶剂挥发，两种工况均会破坏饱和体系，造成电位漂移。

二、主体结构与材质选型

1. 内部核心组件

（1）电极芯采用 TU1 无氧紫铜棒，高纯度材质减少电极极化，避免杂质引发电位偏移；电解液腔体保留过量五水硫酸铜晶体，保障溶液始终处于过饱和状态。

（2）液接部位选用微孔陶瓷渗透芯，孔径控制在 0.11μm，兼顾离子导通能力，抑制电解液快速渗漏，抵御土壤泥沙颗粒磨损。

2. 外部结构设计

（1）外壳多选用透明 ABS 或者有机玻璃材质，便于目视观察晶体余量，螺口密封端帽支持现场快速补液，整体重量轻便，适配野外手持作业。

（2）引出线缆选用耐候绝缘多股铜线，具备抗拖拽能力，线缆末端配置接线端子，便于和高阻抗电位检测设备快速对接。

三、现场应用边界与工况适配

1. 主要适用场景

（1）埋地钢质管道巡检，开展自然电位、阴极保护电位、密间隔电位检测；储罐外壁、水工钢结构、混凝土内部钢筋的腐蚀电位评估，杂散电流分布测试。

（2）仅适合土壤、淡水介质，高盐碱、强酸性、高氯离子环境会腐蚀电极构件，破坏硫酸铜平衡体系，不建议在此类工况长期使用。

2. 选型区分要点

（1）对比埋地长效硫酸铜参比电极，便携式型号不适合长期埋置，定位为临时移动检测；长效电极侧重永久固定监测，二者不可互相替代。

（2）测量仪器必须选用输入阻抗≥10MΩ 电位计，低阻抗设备会造成回路负载，直接造成读数失真。

四、操作规范与故障维护

1. 使用操作要点

（1）使用前检查陶瓷芯保持湿润，干燥状态需要清水浸泡活化；干燥土壤测点可少量洒水改善接触，保证陶瓷芯与介质充分接触，等待读数稳定后再记录数据。

（2）配制电解液只允许使用蒸馏水，不能使用自来水，杂质离子会污染电解液，破坏电极电化学平衡。

2. 常见故障与维护手段

（1）读数漂移、重复性差，大多为陶瓷芯堵塞、晶体耗尽、电解液干涸，需要清洗陶瓷芯，重新配置饱和硫酸铜溶液。

（2）作业结束后清水冲洗陶瓷头部，直立避光存放；长期闲置应当排空电解液，清洗腔体晾干保存，防止晶体结晶卡死螺纹接口。
