| 类型 | FC300-5.5G-S2-B4 | 输出电压调理方法 | PWM操控 |
| 操控方法 | V/F开环 | 产品系列 | FC300 |
| 额外电压 | 单相AC200（V）V | 适配电机功率 | 5.5（kW）kW |
| 营销方法 | 供应商供应 | 外型 | 铁壳 |
| 品牌 | 贝士德 | 运用规模 | 雕刻机 |
| 直流电源性质 | 电压型 | 额外电流 | 25（A）A |
| 供电电压 | 低压 | 电源相数 | 单相 |
咱们是变频器专业出产供应商,长时刻优惠直销FC300、FC200、E4、E5、E6系列、步进驱动器、伺服驱动器，保证报价优惠，凡在我司购买变频器，可享受一年免费修补、七天包退效劳，欢迎来电询价！咱们的价位是您致电的惊喜，咱们优质的售后效劳是感谢您支撑咱们作业的报答，咱们的诺言是咱们长时刻协作的柱石；预祝各位生意兴隆，财路广进！
长沙贝士德电气科技有限公司专业出产各种类型变频器（通用变频器，矢量变频器，雕刻机专用变频器，圆织机专用变频器，迷你型变频器，简易型变频器），如您有需求能够来电话详询，我公司将诚挚为您效劳！
欢迎您挑选贝士德变频器，欢迎您挑选贝士德公司，贝士德电气愿与您真挚协作，共同发展！顺祝商祺！
一、频率操控
△规模：0.0~1000.00Hz
△其它功用：频率下限，发动频率，泊车频率、三个跳动频率可别离设定
△精度：数字式：0.01%（-10~40℃）；模仿式：0.1% （25±10℃）
△键盘设定方法：0.01Hz 可直接以→∧ ∨ 设定
△模仿设定方法：外部电压0-5V，0-10V，4—20mA，0—20mA
二、一般操控
△多功用输出端 ：继电器输出、集电极开路输出，完成作业中、零速、计数器、外部反常、程序作业等指示及报警
△其它功用：主动电压稳压（AVR）、减速中止或自在中止、直流刹车，主动复位再起动，频率盯梢，西门子模块程序操控、绕动操控、载波可调，最高达16KHz等
△加减速操控：4段加减速时刻（0.1-6500秒）恣意挑选
△V/F曲线：可恣意设定V/F曲线
△转矩操控：可设定转矩提高，最大发动转矩在1.0Hz时可达150%
△多功用输入端：6个多功用输入端，完成8段速操控，程序作业，4段加减速切换，UP、DOWN机能、计数器，外部急停等功用
三、维护功用
△瞬间停电再起动：瞬停后能够频率盯梢方法再起动
△失速避免：加/减速作业中失速避免
△输出端短路：电子线路维护
△维护功用：归流、过压、欠压、过载、过热、电压防失速、电流防失速等
△其它功用：回转约束，开机后直接起动及毛病复位功用，参数确定等
△过载维护：G型机：110%额外电流10分种；150%额外电流/1分钟，180%额外电流/1秒钟
P型机：100%额外电流10分种；150%额外电流/1秒钟
△过电压：220V线：直流电压＞400V；380V线：直流电压＞800V
△缺乏电压：220V线：直流电压＜200V；380V线：直流电压＜400V
运用职业：
△雕刻机△挤出机 △起重机械△吹模机△金属打包机械
△空压机△液压冲床△吹瓶机△印刷机△造纸机△纺织机械
△塑胶机械△化工机械△木工机械△工业洗衣机△中低速电梯
△轧钢机△风机△恒压供水△建材设备△数控机械
△食品机械△拉丝机△钻孔机
FC300新式高功能通用型具有比原FC160通用型更安稳的功能。

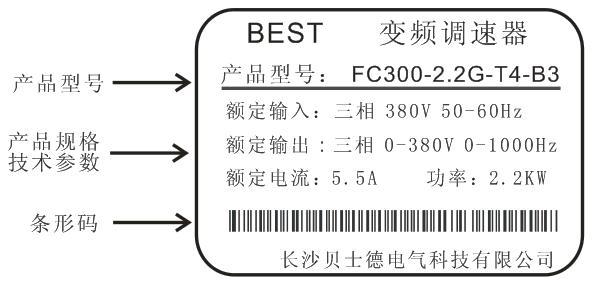

变频器铭牌阐明（示例）：

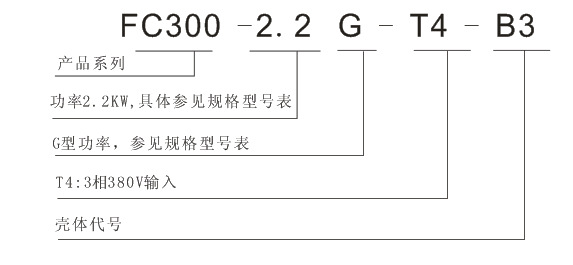

变频器铭牌类型阐明:
FC300规格类型表
三相440V级
| 功率KW | 适配电机功率KW | 输入 | 输出 | |||||
| 额外电流A | 电压V | 频率Hz | 额外电流A | 电压V | 频率Hz | 过载维护 | ||
| 0.75 | 0.75 | 4.0 | 三相380V±15% | 50/60Hz | 2.7 | 三相0-380V | 0-1000Hz | 200%当即过流 150%一分钟 |
| 1.5 | 1.5 | 6.3 | 4.2 | |||||
| 2.2 | 2.2 | 8.2 | 5.5 | |||||
| 3.0 | 3.0 | 12 | 8.0 | |||||
| 3.7 | 3.7 | 14.5 | 9.5 | |||||
| 5.5 | 5.5 | 19 | 13 | |||||
| 7.5 | 7.5 | 25 | 18 | |||||
| 11 | 11 | 33 | 24 | |||||
| 15 | 15 | 46 | 32 | |||||
| 18.5 | 18.5 | 52 | 38 | |||||
单相230V级
| 功率KW | 适配电机功率KW | 输入 | 输出 | |||||
| 额外电流A | 电压V | 频率Hz | 额外电流A | 电压V | 频率Hz | 过载维护 | ||
| 0.75 | 0.75 | 7.5 | 单相220V±15% | 50/60Hz | 5.0 | 三相0-220V | 0-1000Hz | 200%当即过流 150%一分钟 |
| 1.5 | 1.5 | 11 | 7.0 | |||||
| 2.2 | 2.2 | 16 | 11 | |||||
| 3.0 | 3.0 | 22 | 15 | |||||
| 3.7 | 3.7 | 27 | 18 | |||||
| 5.5 | 5.5 | 36 | 25 | |||||
| 7.5 | 7.5 | 49 | 33 | |||||
| 11 | 11 | 73 | 49 | |||||
| 15 | 15 | 96 | 65 | |||||
| 18.5 | 18.5 | 111 | 75 | |||||

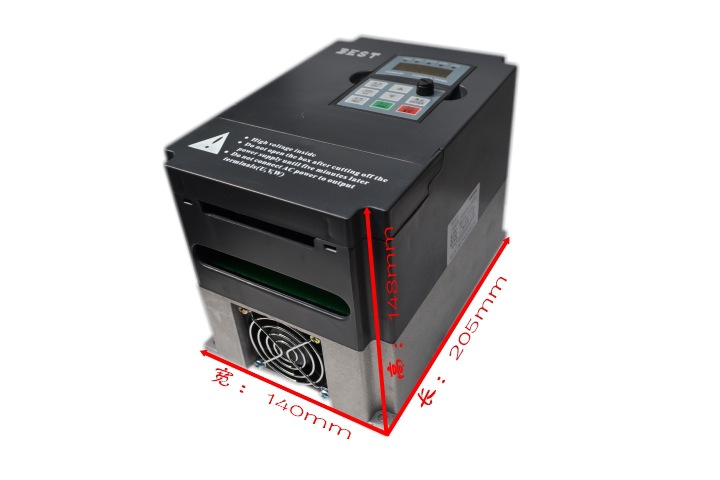

FC300系列变频器的外形尺度如下表：
| 类型 | 外形尺度mm | 装置尺度mm | 装置孔mm | |||
| W | H | D | W1 | H1 | d | |
| FC300-0.75T2 | 100 | 180 | 157 | 87.5 | 170 | 4.5 |
| FC300-1.5T2 | ||||||
| FC300-0.75T4 | ||||||
| FC300-1.5T4 | ||||||
| FC300-2.2T4 | ||||||
| FC300-2.2T2 | 135 | 240 | 170 | 125 | 230 | 4.5 |
| FC300-3.0T2 | ||||||
| FC300-3.0T4 | ||||||
| FC300-3.7T4 | ||||||
| FC300-5.5T4 | ||||||
| FC300-7.5T4 | 212 | 340 | 195 | 202 | 320 | 6.5 |
| FC300-11T4 | ||||||
| FC300-15T4 | 267 | 422 | 225 | 250 | 405 | 6.5 |
| FC300-18.5T4 | ||||||

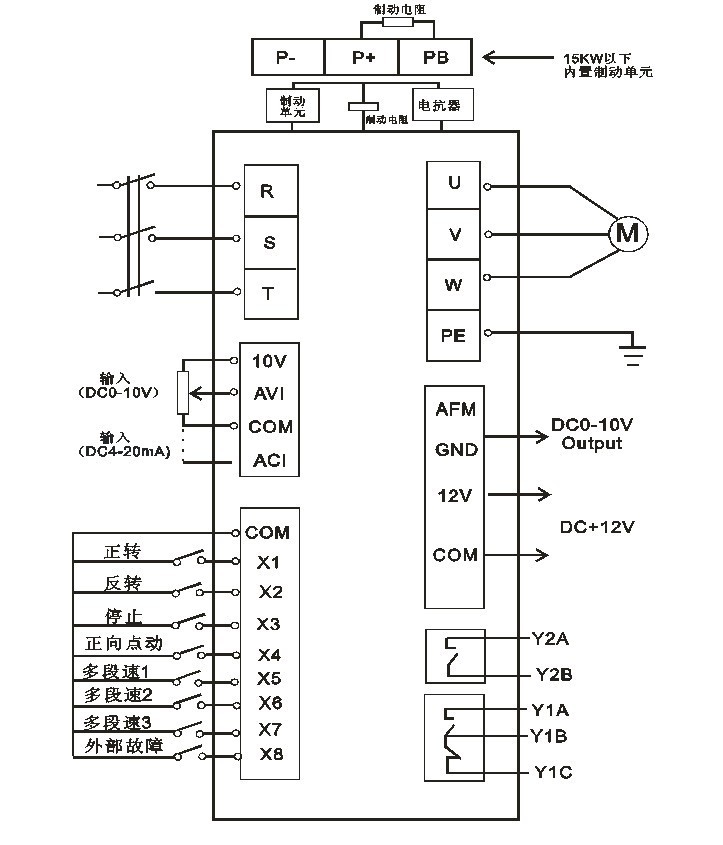

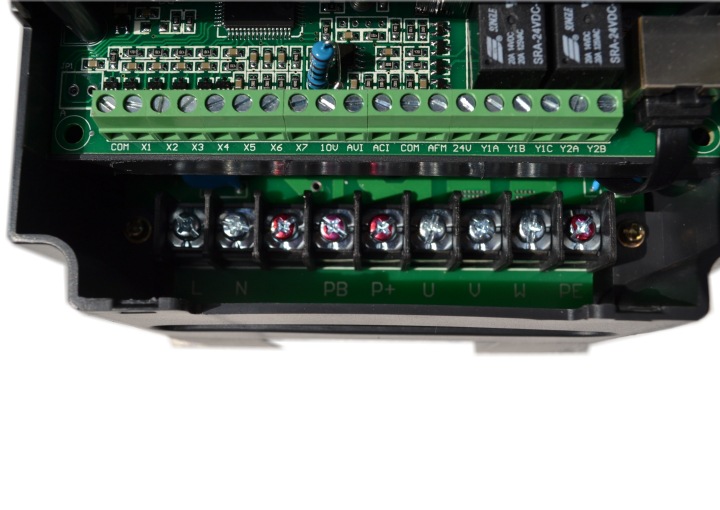

接线阐明
温馨提示：图片报价仅供参考，概况可来电或咨询！
本产品的质量许诺法令：
（一）、保修规模：指变频器自身。
（二）、保修期开始时刻：自用户敞开之日起
（三）、保修许诺：本公司产品实施三包
1.1购买后一周内非人为呈现的质量问题包退
1.2购买后一个月内非人为呈现的质量问题包换
1.3十二个月保修
（四）、如有下述原因引起的毛病，即便在保修内，也是有偿修补：
1.1不正确的操作或未经答应自行修补及改造所引起的问题。
1.2超出标准规范要求运用变频器形成的问题。
1.3购买后摔损或放置不妥（如进水等）形成的损坏。
1.4因在不符合本阐明书要求的环境下运用所发生的毛病。
1.5因接线过错引起的变频器损坏。
1.6因地震，火灾，雷击，反常电压或其它人力不行抵抗引起的毛病。
7.5本公司在我国区域的供应，署理组织均可对本产品供给售后效劳。
