5Cr21Mn9Ni4N：气阀钢标杆，发动机排气阀的高温用材

5Cr21Mn9Ni4N气阀钢产品全方位介绍

5Cr21Mn9Ni4N是一种专门为内燃机排气阀设计制造的奥氏体耐热钢，在材料学界和发动机制造领域，这款钢种通常被称为21-4N，是当前全球范围内应用范围最广、技术成熟度最高的气阀用钢之一。这种钢材的牌号直接反映了其核心化学成分构成，数字与元素符号的组合清晰标注了碳、铬、锰、镍、氮等关键元素的含量区间，材料本身的性能定位也因此一目了然。在高温、高压、高腐蚀的排气阀工作环境中，5Cr21Mn9Ni4N凭借其稳定的组织结构和可靠的抗氧化能力，长期占据着汽油发动机、天然气发动机以及部分柴油发动机排气阀用材的主导地位。

从材料的基础化学成分来看，5Cr21Mn9Ni4N的碳含量控制在0.48%至0.58%之间，这一中等偏上的碳含量设计为材料提供了足够的室温强度基础。铬元素含量在20%至22%之间，这是该钢种获得优异抗氧化性能与耐腐蚀性能的关键所在，高铬含量在高温服役条件下能够形成致密且稳定的氧化铬保护膜，有效阻止基体金属被继续氧化侵蚀。锰元素含量在8%至10%之间，作为奥氏体形成元素，锰的加入不仅稳定了奥氏体组织，还显著提升了材料的强度水平。镍元素含量在3.5%至4.5%之间，与锰元素协同作用，共同保证材料在室温至高温的宽温度区间内维持奥氏体组织，不发生向马氏体的不利转变。氮元素含量在0.35%至0.5%之间，氮的强化效果极为显著，通过间隙固溶强化机制大幅提高了材料的室温和高温强度，同时氮元素还能改善材料的抗蠕变性能。硅元素含量控制在2.0%以内，主要起到脱氧和提升抗氧化能力的作用。硫与磷等有害杂质元素则被严格限制在极低水平，确保材料的纯净度和热加工性能。

从原材料选用标准的角度分析，5Cr21Mn9Ni4N气阀钢的生产对炉料质量有着严格要求。电炉初炼加炉外精炼的双联冶炼工艺是保证材料品质的主流路线，通过VOD或AOD等真空精炼手段，能够将钢液中的气体含量和夹杂物水平控制在极低范围。优质高碳铬铁、电解锰、纯镍板以及氮化铬铁等合金原料的配比需要精确计算，每一炉钢水的成分波动都必须控制在国标GB/T 12773规定的窄幅区间内。对于排气阀这种承受交变热应力与机械应力的关键零件而言，原材料的纯净度直接决定了成品阀门的疲劳寿命。

5Cr21Mn9Ni4N气阀钢的生产加工工艺链条较长，从钢锭冶炼开始，历经锻造开坯、热轧盘条或棒材、冷拔或冷轧、热处理、表面精整等多个环节。锻造开坯温度通常控制在1100摄氏度至1180摄氏度之间，终锻温度不低于950摄氏度，合理的锻造比能够破碎铸态组织中的粗大枝晶，使碳化物分布更加均匀。热轧后的盘条或棒材需要进行固溶处理，加热温度在1050摄氏度至1150摄氏度之间，保温后快速水冷，获得单一的过饱和奥氏体组织，为后续冷加工和最终使用奠定组织基础。对于制造排气阀所需的成品棒材或盘条，通常还需进行酸洗、修磨、无损探伤等表面与内部质量检测工序，确保材料表面无裂纹、折叠、划伤等缺陷，内部无缩孔、疏松、夹杂等冶金缺陷。

5Cr21Mn9Ni4N的微观组织特征决定了其宏观性能表现。固溶状态下的组织为单一的奥氏体，晶粒内部可能存在少量未完全溶解的碳化物颗粒。在排气阀实际服役过程中，阀门头部承受着高达700摄氏度至850摄氏度的工作温度，同时承受着燃气压力带来的机械应力以及气门座圈反复冲击带来的交变接触应力。在这种严苛工况下，5Cr21Mn9Ni4N材料会发生时效强化现象，碳化物和氮化物在奥氏体基体上弥散析出，使材料的硬度和强度在服役初期不降反升。这种自强化特性是21-4N钢能够在高温气阀领域长期占据主导地位的重要原因之一。

从物理性能参数来看，5Cr21Mn9Ni4N的密度约为7.8克每立方厘米，与普通钢铁材料相当。线膨胀系数在20摄氏度至800摄氏度温度区间内约为17.6乘以10的负六次方每开尔文，略高于普通结构钢，这意味着在设计中需要考虑气阀与气门座圈之间的配合间隙，避免因热膨胀差异导致密封不良。热导率在常温下约为15瓦每米开尔文，在高温下略有提升，良好的导热性能有助于将阀盘接收的热量通过阀杆传递给气门导管和冷却系统。弹性模量在常温下约为200吉帕，随着温度升高而逐渐降低，在700摄氏度时约为130吉帕左右。

力学性能方面，5Cr21Mn9Ni4N在室温下的抗拉强度通常在900兆帕以上，屈服强度不低于600兆帕，延伸率不低于14%，断面收缩率不低于20%。硬度值根据交货状态不同有所差异，固溶状态下的布氏硬度约为280至320HBW，经过时效处理后的硬度可以提升至320至380HBW。在高温持久性能方面，该材料在700摄氏度的光滑试样持久强度约为150兆帕左右，在800摄氏度时约为80兆帕左右，这一数据意味着材料能够在高温长期服役条件下抵抗蠕变变形与断裂。旋转弯曲疲劳强度在常温下约为400兆帕左右，在高温下有所下降，但依然能够满足发动机设计对气阀疲劳寿命的要求。

5Cr21Mn9Ni4N气阀钢的主要适用场景集中在各类往复式内燃机的排气阀制造领域。在乘用车汽油发动机中，进气阀通常采用4Cr10Si2Mo等较低等级的马氏体耐热钢制造，而排气阀则普遍选用5Cr21Mn9Ni4N，这是因为排气阀直接面对高温废气的冲刷与腐蚀。在商用车天然气发动机中，由于天然气燃烧温度更高，排气阀的工作条件更为苛刻，5Cr21Mn9Ni4N的应用比例同样很高。在大型船舶柴油机、发电用固定式柴油机、工程机械用柴油机中，排气阀也大量采用5Cr21Mn9Ni4N作为阀盘或整体阀体材料。此外，该材料还广泛应用于高温紧固件、炉用构件、热处理工装等工业领域。

从气阀的制造工艺角度而言，5Cr21Mn9Ni4N可以采用整体锻造、摩擦焊接、堆焊复合等多种方式制成成品排气阀。整体锻造工艺适用于阀盘直径较小的气阀，通过电镦机将棒料端部加热镦粗成形，再经过模锻精整获得最终外形。摩擦焊接工艺适用于大型气阀，将5Cr21Mn9Ni4N制造的阀盘与4Cr9Si2等马氏体耐热钢制造的阀杆通过摩擦焊连接成一体，既保证了阀盘的高温性能又降低了材料成本。堆焊复合工艺则是在普通耐热钢阀体表面堆焊一层5Cr21Mn9Ni4N材料，使阀面获得优异的耐磨与耐腐蚀性能。无论采用哪种制造工艺，成品气阀均需经过严格的尺寸检测、表面探伤和硬度检验。

关于5Cr21Mn9Ni4N气阀钢的日常维护与质量控制，主要涉及材料入厂复验、存储管理和加工过程控制几个方面。入厂复验需要按照GB/T 12773标准对化学成分、力学性能、显微组织、低倍组织等项目进行检验，确保每批材料均符合订货技术条件。存储环节需要防止材料受潮锈蚀，保持表面清洁，避免与腐蚀性介质接触。在气阀加工过程中，机加工切削参数需要根据材料的奥氏体特性进行合理选择，奥氏体不锈钢的加工硬化倾向明显，刀具材料宜选用硬质合金或陶瓷刀具，切削速度与进给量需要控制在合理范围，避免因切削热积累导致工件表面质量恶化。

5Cr21Mn9Ni4N的焊接性能相对较差，这与其高碳高合金成分有关。在气阀制造过程中如需进行焊接操作，需要采用特殊的工艺措施。焊前预热温度控制在200摄氏度至300摄氏度，焊接过程中严格控制热输入，焊后立即进行去应力退火或固溶处理。焊接材料的选择需要匹配母材的成分与性能，通常采用同材质焊丝或镍基合金焊丝。对于气阀堆焊修复或阀面强化，通常采用等离子弧堆焊或氧乙炔火焰堆焊工艺，堆焊层硬度要求根据使用工况不同而有所差异。

在选型参考方面，设计人员在选择排气阀材料时需要综合考虑发动机类型、燃料种类、最高燃烧温度、排气温度、转速范围、使用寿命要求、成本预算等多方面因素。5Cr21Mn9Ni4N适用于排气温度在750摄氏度至850摄氏度之间的汽油机和气体机排气阀，对于排气温度超过850摄氏度的超高性能发动机，则需考虑选用更高等级的高温合金材料如Inconel751或Nimonic80A。对于排气温度在600摄氏度至750摄氏度之间的柴油机排气阀，5Cr21Mn9Ni4N与4Cr10Si2Mo等材料之间存在竞争关系，具体选择需结合阀杆焊接工艺与成本控制要求综合判断。

5Cr21Mn9Ni4N气阀钢在实际应用中常见的问题主要包括阀面烧蚀、阀杆磨损、阀盘翘曲变形、阀杆断裂等。阀面烧蚀通常与燃气温度过高、燃料含硫量偏高、气阀旋转机构失效等因素有关，通过优化燃烧系统、选用合适的气阀旋转机构以及表面强化处理可以改善。阀杆磨损与气门导管材料及配合间隙密切相关，合理的间隙设计能够保证润滑油膜的形成与维持。阀盘翘曲变形往往源于温度场不均匀导致的热应力超过材料屈服强度，改进气阀冷却结构设计是解决这一问题的有效途径。阀杆断裂多与高频疲劳载荷有关，提高阀杆表面光洁度、消除加工刀痕、优化过渡圆角设计均有助于提升疲劳寿命。

从行业应用价值的角度来看，5Cr21Mn9Ni4N气阀钢在过去数十年间支撑了全球内燃机产业的持续进步。随着排放法规的日益严格和发动机热效率的不断提升，排气阀的工作温度呈现持续上升趋势，这对气阀材料提出了更高的要求。5Cr21Mn9Ni4N作为一款成熟可靠的材料，其性能潜力已得到充分挖掘，在相当长一段时期内仍将是中小型内燃机排气阀的主流选择。同时，材料研究领域也在不断探索通过微合金化、稀土处理、晶粒细化等手段进一步提升21-4N钢的综合性能，使其能够适应更加苛刻的服役条件。

对于气阀钢的采购与使用单位来说，建立完整的材料质量追溯体系十分必要。每一批次的5Cr21Mn9Ni4N材料均应附带质量证明书，标明炉号、规格、化学成分分析结果、力学性能检验数据、热处理工艺参数等关键信息。使用单位应建立台账记录材料入库日期、检验结果、领用去向等完整信息，确保每一件成品气阀都能追溯到原材料的来源与质量状况。这种全流程的质量管理理念是保障发动机可靠性的基础。

5Cr21Mn9Ni4N气阀钢的包装与运输环节同样不容忽视。小规格盘条通常采用捆扎包装，外包防潮纸和编织袋，防止运输过程中的机械损伤和雨水侵蚀。大规格棒材采用裸装或简易包扎，每捆重量根据吊装能力确定。运输过程中应避免与腐蚀性化学品混装，装卸时使用吊带或专用夹具，防止磕碰划伤表面。材料的存放场地应平整干燥，架空码放，离地高度不小于300毫米，避免地面潮气对材料造成不利影响。

在气阀钢的国际贸易与国内流通领域，5Cr21Mn9Ni4N对应着多个标准牌号。国内标准GB/T 12773中该牌号为5Cr21Mn9Ni4N，美国SAE标准中对应的牌号为SAE J775 EV8，德国DIN标准中对应的材料号为1.4882，牌号为X53CrMnNiN219。不同标准体系下的牌号虽然表述不同，但化学成分范围和力学性能要求基本一致，可以相互替代使用。采购单位在进口材料替代国产材料或国产材料替代进口材料时，需要仔细核对标准要求与实物质量，确保替代材料的各项性能指标不低于原设计用材。

5Cr21Mn9Ni4N气阀钢的生产厂家在国内主要分布于江苏、浙江、辽宁、四川等地区，经过多年的技术积累与装备升级，国产5Cr21Mn9Ni4N材料的质量水平已与国际先进水平相当。在采购环节，建议用户优先选择通过IATF16949质量管理体系认证的钢铁企业，这类企业在过程控制、产品一致性、售后服务等方面具有更加完善的保障体系。采购合同中的技术条款应明确执行标准、交货状态、尺寸公差、表面质量要求、检验方法、判定规则等内容，避免因技术条件约定不清产生质量争议。

针对5Cr21Mn9Ni4N气阀钢的常见问题，这里做一些简要解答。关于该材料能否用于进气阀制造，从技术角度而言完全可以，但经济性不佳，进气阀工作温度较低，采用价格更低的马氏体耐热钢即可满足要求。关于5Cr21Mn9Ni4N能否替代高温合金用于高性能发动机排气阀，这取决于具体的温度与应力水平，在800摄氏度以下的中等负荷工况下21-4N完全可以胜任，超过这一温度范围则建议选用高温合金。关于该材料的切削加工性能，其奥氏体组织导致加工硬化倾向明显，切削阻力大，刀具磨损快，需要采用较低的切削速度和较大的进给量，并使用充足的切削液冷却润滑。

5Cr21Mn9Ni4N气阀钢的研发历史可以追溯到二十世纪中期，当时为了解决航空发动机和车用发动机排气阀频繁早期失效的问题，材料科学家在铬锰镍氮系奥氏体耐热钢的基础上逐步优化成分与工艺，最终形成了今天的21-4N钢种。这一材料的成功开发与应用，不仅解决了发动机排气阀的可靠性与耐久性问题，也推动了内燃机功率密度和热效率的持续提升。即便在电动化浪潮席卷全球的今天，内燃机在商用车、工程机械、船舶动力、发电设备等领域依然占据着不可替代的地位，5Cr21Mn9Ni4N气阀钢的应用需求依然保持稳定。

对于气阀制造企业的技术人员而言，全面掌握5Cr21Mn9Ni4N的材料特性与加工工艺要点，是保证产品质量与生产效率的基础。在车削加工中，刀具前角宜取较大正值以减小切削力，刀尖圆弧半径不宜过小以防止应力集中，切削深度与进给量的匹配需要兼顾加工效率与表面质量。在磨削加工中，砂轮粒度与硬度的选择需要适应奥氏体材料的高韧性特点，避免砂轮堵塞与工件表面烧伤。在热处理环节，固溶处理的加热温度与保温时间需要根据装炉量与工件截面尺寸灵活调整，确保组织均匀性。

5Cr21Mn9Ni4N气阀钢的长期使用可靠性已经通过大量台架试验与实际运行验证。在标准发动机耐久试验中，采用该材料制造的排气阀能够稳定运行数千小时而不出现明显失效。在重型商用车实际运营中，排气阀的更换周期通常与发动机大修周期同步，这充分证明了材料在真实工况下的耐久性能。当然，任何材料的性能发挥都离不开合理的设计与规范的制造，气阀的结构设计、阀座圈的配合材料、气门旋转机构的可靠性、润滑条件等因素都会影响最终的使用效果。

从材料成本的角度分析，5Cr21Mn9Ni4N的市场价格受镍、铬、锰等合金原料价格波动影响较大。其中镍含量虽然只有百分之四左右，但镍的价格较高，对材料成本贡献不小。铬和锰的单价相对较低，但用量较大，同样对成本有显著影响。采购单位在制定采购计划时，需要关注合金原料市场行情，合理确定采购时机与库存水平。在保证质量的前提下，通过集中采购、长期协议、供应商优化等方式降低采购成本，是气阀制造企业提升竞争力的有效途径。

5Cr21Mn9Ni4N气阀钢在未来的技术发展方向上，主要集中在组织细化和性能均匀性提升两个方面。通过控制轧制与控制冷却技术的应用，可以获得更加细小的晶粒组织，从而提升材料的强韧性和疲劳性能。通过精确控制氮含量和碳氮比，可以优化析出相的类型与分布，进一步提升材料的高温蠕变性能。通过电磁搅拌、轻压下等连铸技术的改进，可以减轻中心偏析与缩松缺陷，提高材料内部质量的均匀性。这些技术进步将有助于延长气阀的使用寿命，降低发动机的维护成本。

对于使用5Cr21Mn9Ni4N气阀钢的终端用户而言，正确的使用与维护同样重要。在发动机运行过程中，应确保冷却系统工作正常，避免排气阀区域出现过热现象。应使用符合规格的燃料与润滑油，防止异常燃烧和腐蚀性介质对排气阀的损害。在定期保养时，应检查气阀间隙是否在标准范围内，气阀密封面是否有异常磨损或烧蚀痕迹。发现异常情况应及时处理，避免小问题演变成大故障。对于长期停用的发动机，应采取防锈措施，防止气阀与气门座圈因锈蚀而粘连。

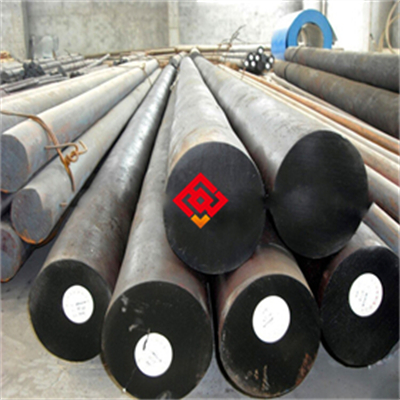

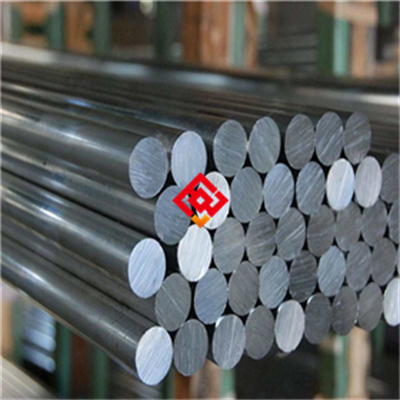

5Cr21Mn9Ni4N气阀钢的产品规格覆盖范围较宽，常见交货形式包括热轧棒材、锻制棒材、热轧盘条、冷拉盘条等。棒材直径从10毫米到200毫米不等，盘条直径从5.5毫米到20毫米不等，长度根据用户需求定制。表面状态可以是黑皮态、酸洗态或车光态，不同表面状态适应不同的后续加工需求。气阀制造企业通常根据最终产品的尺寸规格和加工工艺选择合适的原材料形式，以最大化材料利用率和加工效率。

5Cr21Mn9Ni4N气阀钢的性能检测项目涵盖化学成分分析、室温拉伸试验、高温拉伸试验、硬度试验、冲击试验、晶粒度评定、非金属夹杂物评定、低倍组织检验、超声波探伤等。各项检测均需按照相应国家标准或行业标准规定的方法进行，检测数据应真实准确并具有可追溯性。对于关键应用领域的气阀用钢，用户可能还会要求进行高温持久试验、热稳定性试验、抗氧化性能试验等特殊项目的检测，以全面评估材料的服役性能。

5Cr21Mn9Ni4N气阀钢的材料特性决定了其在加工和使用过程中需要遵循一些特定的注意事项。材料在加热过程中应避免长时间处于敏化温度区间，防止碳化物沿晶界析出导致晶间腐蚀敏感性增加。在酸洗过程中应控制酸液浓度和温度，避免过度酸洗造成表面缺陷。在储运过程中应防止材料与铜、锌等低熔点金属接触，防止液态金属脆化现象的发生。这些看似细节的问题，在实际生产中却可能对产品质量产生重大影响，需要引起足够重视。

5Cr21Mn9Ni4N气阀钢作为一款经典的耐热钢材料，其技术成熟度和应用广泛性在同类材料中处于领先地位。无论是材料本身的性能设计，还是配套的加工制造技术，都经过了长期实践检验和持续优化完善。对于气阀制造企业来说，选择5Cr21Mn9Ni4N意味着选择了一条技术风险低、质量可控性高的材料路线。对于发动机整机企业来说，采用5Cr21Mn9Ni4N制造的排气阀意味着获得了经过充分验证的可靠性与耐久性保障。在可预见的未来，5Cr21Mn9Ni4N仍将是内燃机排气阀用材的重要选择之一，其应用价值与市场地位将继续保持稳定。
