GH1131：铁基高温合金，航空冲压件成型性能

GH1131铁基高温合金航空冲压件成型性能全解析

GH1131是一种以铁为基体、加入大量镍和铬元素形成奥氏体组织的固溶强化型高温合金，在航空工业领域有着较为广泛的应用基础。这种材料最早是为满足航空发动机燃烧室部件和加力燃烧室组件的工作需求而设计的，经过多年实际使用验证，其综合性能表现稳定，尤其在冲压成型工艺方面具备明显优势。本文围绕该合金的化学成分构成、物理冶金特性、冲压成型工艺要点、典型应用场景以及质量检验标准等维度展开详细说明，为从事航空零部件加工和高温合金材料选型的工程技术人员提供完整的参考信息。

从化学成分的角度来看，GH1131的合金配方设计具有鲜明的特点。其镍含量大约在百分之二十五到百分之三十之间，铬含量在百分之十九到百分之二十二之间，钨和钼的总量控制在百分之五左右，同时含有少量的铝和钛作为补充强化元素。铁元素作为平衡余量占据合金的主体地位。这样的成分比例使得该合金在常温下呈现出稳定的单一奥氏体组织，没有铁素体相析出，也不存在马氏体相变现象。与镍基高温合金相比，GH1131的铁含量大幅降低了对战略稀缺资源的依赖程度，材料成本相对可控，同时保留了足够的高温强度和抗氧化能力。与普通不锈钢相比，其高温蠕变强度和持久性能又高出数个等级，正好填补了低合金耐热钢与镍基合金之间的性能空档。

该合金的物理性能参数同样值得关注。GH1131的密度约为八点零克每立方厘米，比典型镍基合金轻约百分之五，在航空部件轻量化设计中具有实际意义。其导热系数随温度升高而逐步增大，在六百摄氏度时约为二十瓦每米每开尔文，这一数值对于冲压成型后的快速冷却控制十分有利。合金的线膨胀系数处于中等水平，与奥氏体不锈钢相近，在焊接和热处理过程中不容易因热应力差异而产生开裂。熔点范围在一千三百摄氏度至一千三百五十摄氏度之间，确保了在航空发动机典型工作温度区间内材料组织保持稳定。

冲压成型性能是GH1131最突出的工艺优势之一。该合金在固溶处理状态下具有较低的屈服强度和较高的伸长率，室温拉伸延伸率通常能够达到百分之三十五以上，这为冷冲压成型提供了良好的塑性基础。与同强度级别的镍基合金相比，GH1131的加工硬化速率较为平缓，这意味着在多道次冲压拉伸过程中不需要频繁进行中间退火处理，能够有效缩短生产周期并降低能耗。材料在冲压过程中的回弹量也相对容易预测和控制，这得益于其稳定的弹性模量值和均匀的微观组织。对于形状复杂的航空冲压件，比如双层蒙皮结构、异形扩散管和变截面过渡段，GH1131展现出优异的贴模性，成型后零件表面质量良好，不容易出现褶皱和破裂等常见缺陷。

在冲压工艺参数的选择上，实际生产经验积累了若干值得参考的数值范围。冷冲压时模具间隙通常控制在材料厚度的百分之八到百分之十二之间，压边力需要根据零件具体形状进行调整，一般维持在材料屈服强度的百分之十到百分之十五水平。对于厚度在一点五毫米以下的薄板材料，可以采用一次成型工艺直接完成形状复杂的零件加工。厚度超过两毫米的板材则建议采用分步成型方案，每道次变形量控制在百分之二十以内，并在工序间安排去应力处理以消除加工硬化带来的不利影响。热冲压成型时，加热温度通常设定在九百摄氏度至一千摄氏度区间，保温时间按照每毫米厚度三到五分钟计算，成型完成后采用空冷方式冷却，能够获得组织和性能的良好匹配。

该合金的焊接性能与冲压成型性能形成了良好的工艺互补。航空冲压件往往需要将多个冲压成型的薄壁零件通过焊接方式组装为整体结构，GH1131在氩弧焊和电子束焊两种主要焊接工艺下均表现出良好的适应性。焊缝区域不会出现明显的热裂纹倾向，焊接接头的强度系数能够达到母材的百分之九十以上。焊后根据零件服役条件选择是否进行消除应力热处理，对于工作在六百度以上的部件，建议进行完全退火处理以恢复材料组织均匀性。这一工艺特性使得设计人员可以大胆采用冲压加焊接的组合工艺路线制造大型复杂结构件，而不必担心连接部位成为整个组件的性能短板。

GH1131在实际应用中主要承担航空发动机燃烧室机匣、火焰筒、加力燃烧室扩散器、尾喷管调节片等关键部件的制造任务。这些部件长期处于高温燃气冲刷环境，工作温度通常在五百五十摄氏度至八百摄氏度之间，同时承受燃气压力波动和热疲劳循环载荷。该合金在此温度区间内具有足够的屈服强度和良好的抗氧化性能，氧化速率遵循抛物线规律，在八百摄氏度下暴露一百小时后的氧化增重不超过零点一毫克每平方厘米。与早期使用的GH3030合金相比，GH1131的持久强度提高了约百分之四十，这使得发动机维护周期得以延长，降低了全寿命周期使用成本。在民用领域，该合金也被用于制造燃气轮机的高温密封环和工业热处理炉的耐热工装，使用效果同样得到用户认可。

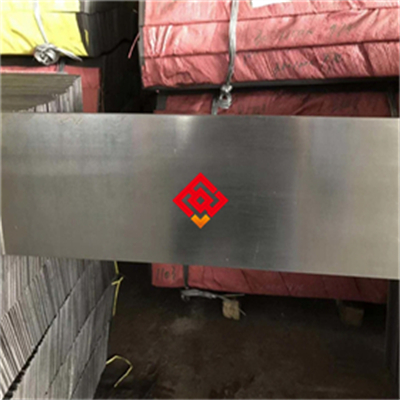

从材料供应形态来看，GH1131通常以冷轧薄板、热轧中厚板、带材和棒材等多种规格供货。板材表面经过酸洗或喷砂处理，表面质量符合航空材料标准要求。材料出厂状态一般为固溶处理态，组织均匀，晶粒度控制在四级到六级之间，这一晶粒度范围在冲压成型性能和高温强度之间取得了良好平衡。用户在采购时可根据零件尺寸和冲压工艺要求选择合适的板材规格，薄板厚度规格从零点五毫米至四毫米不等，宽幅可达一米以上，能够满足大多数冲压零件的下料需求。材料包装采用防潮纸加木箱的复合包装方式，确保运输和储存过程中表面不受到划伤和腐蚀。

关于冲压模具的设计，针对GH1131材料的特性有一些专门考虑。模具材料优先选用高铬工具钢或硬质合金，工作表面进行抛光处理以降低成型过程中的摩擦阻力。考虑到该合金在冲压时会产生一定的粘模倾向，模具工作表面建议进行氮化钛涂层处理，能够显著提高模具使用寿命并改善零件表面质量。模具圆角半径的设计需要比加工普通不锈钢时略大，一般取板厚的两倍以上，以降低成型过程中材料流过圆角区域时的弯曲应力。对于生产批量较大的零件，采用组合式模具结构便于磨损后的局部更换，能够降低模具维护成本。

在零件质量检验环节，GH1131冲压件需要重点关注几个关键指标。几何尺寸检测采用三坐标测量仪进行，关键型面公差控制在正负零点一毫米以内。表面质量检验按照航空标准执行，不允许存在深度超过板厚百分之五的划伤和压痕。对于承受内压的焊接组合件，需要进行百分百气密性检查，试验压力通常为工作压力的一点五倍。材料性能复验则从同批次板材上取样进行室温拉伸和高温持久试验，确保供货状态材料性能满足技术协议要求。超声波探伤用于检测板材内部是否存在分层或夹杂等冶金缺陷，对于关键承力零件此项检测为必检项目。

从经济性角度分析，GH1131在航空高温合金家族中具有明显的成本优势。其原材料成本大约相当于同等规格GH3039合金的百分之七十，相当于GH4169合金的百分之五十五。由于铁基合金的切削加工性能优于镍基合金，后续机加工费用也能够降低百分之十五到百分之二十。对于大批量生产的冲压件，材料利用率可以达到百分之六十以上，边角余料还可以通过回收渠道再利用，进一步降低了综合制造成本。这些经济性优势使得GH1131在对成本敏感的航空零部件选型中经常被优先考虑。

关于该合金的长期组织稳定性，相关试验数据表明，在七百摄氏度下长期时效五千小时后，材料基体没有出现明显的有害相析出，碳化物在晶界的分布保持均匀连续状态，冲击韧性下降幅度不超过百分之十五。这一特性对于设计使用寿命超过一万小时的航空部件尤为重要。在热疲劳试验条件下，经过一千次室温至八百摄氏度循环后，试样表面仅出现轻微氧化色变，没有产生宏观裂纹。这些数据为设计人员提供了可靠的寿命预估依据。

在常见工艺缺陷预防方面，冲压成型过程中需要特别留意两个问题。第一是边缘开裂，这通常由于下料时产生微观毛刺未清除干净造成，解决措施是在下料工序后增加去毛刺处理，并在模具入口处设置导向倒角。第二是表面橘皮现象，产生原因多为固溶处理温度偏高导致晶粒粗大，控制加热温度在标准范围下限并缩短保温时间可以有效避免这一问题。对于冲压后需要进行焊接的零件，焊前必须进行彻底脱脂清洗，防止油污在焊接高温下分解产生气孔。

GH1131的供货状态和热处理制度之间存在紧密关联。用户收到板材后如果需要进行冷冲压成型，建议在固溶处理状态下直接进行加工，不必另行热处理。如果零件成型后需要进行焊接，则建议在焊接完成后进行最终固溶处理，以消除成型和焊接过程中产生的内应力，恢复材料的最佳性能状态。固溶处理工艺参数为加热至一千一百五十摄氏度保温适当时间后水冷，这一制度能够确保碳化物充分溶解并在冷却过程中获得均匀的过饱和固溶体组织。对于壁厚较大的零件，保温时间需要相应延长以保证心部温度均匀。

该合金在航空发动机维修市场的应用也值得关注。老旧型号发动机的燃烧室部件到达使用寿命后，采用GH1131板材按照原图纸尺寸重新冲压制造替换件，是一种经济高效的维修方案。由于该合金的冲压成型性能优于部分原用材料，替换件的成型质量甚至能够超过原厂件水平。维修单位只需配备相应的冲压模具和检测设备，即可实现关键热端部件的自主保障，大幅缩短了维修周期和采购周期。这一应用模式在国内外航空维修企业中已经得到实际推广。

综合来看，GH1131铁基高温合金凭借其均衡的性能搭配、成熟的冲压工艺适应性和显著的成本优势，在航空冲压件制造领域占据着不可替代的位置。对于设计人员而言，充分理解该合金的成型特点和组织演化规律，合理选择工艺参数，能够制造出质量可靠且经济性良好的高温零部件。对于采购人员来说，明确材料规格和验收标准，选择具有稳定质量体系的供应商，是保证零件质量的前提条件。随着航空发动机性能要求的持续提升和制造成本压力的不断增大，GH1131合金的应用范围有望进一步扩展，其工艺技术体系也将持续完善和发展。
