GH2909：低膨胀高温合金，燃气轮机密封环选材

GH2909是一种以铁镍钴为基的低膨胀高温合金，其核心设计思路在于通过精确控制合金元素的配比，使材料在较宽的温度区间内保持极低的热膨胀系数。这种特性对于燃气轮机这类对间隙控制要求极为苛刻的旋转机械而言至关重要。当涡轮机匣与叶片之间的间隙随温度剧烈变化时，采用低膨胀合金制作密封环能够显著减少热应力导致的变形失配，从而提升整机效率并降低燃油消耗。GH2909正是围绕这一工况需求开发的成熟牌号，其适用温度范围通常覆盖从室温到六百五十摄氏度左右的区间，在这一范围内，其平均线膨胀系数明显低于常规奥氏体不锈钢或镍基合金，同时保留了足够的高温强度与抗氧化能力，因此被广泛用于航空发动机、工业燃气轮机的蜂窝密封环、篦齿封严环以及机匣安装边等部件。

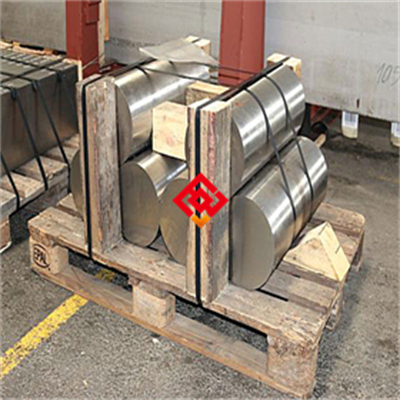

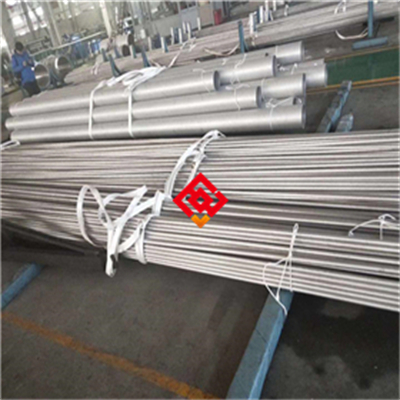

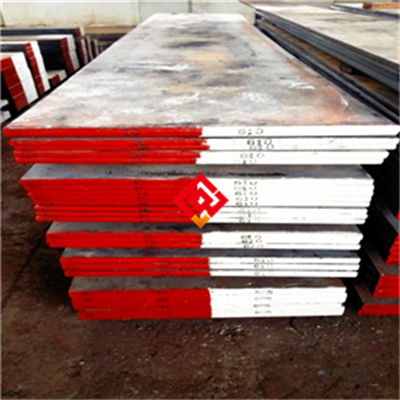

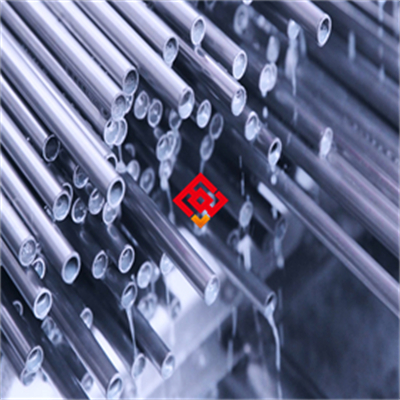

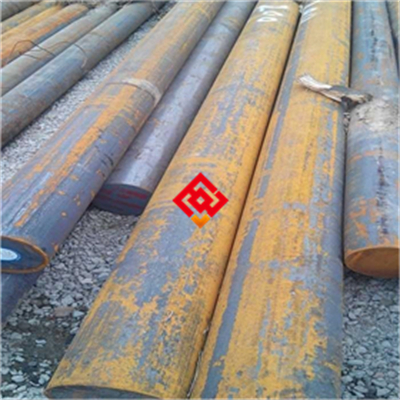

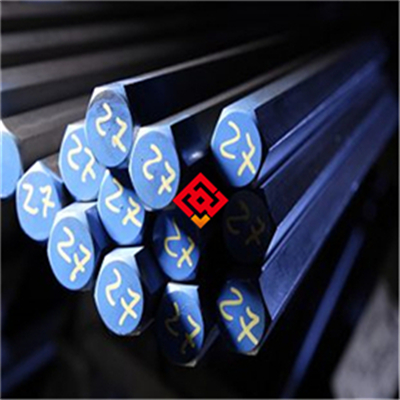

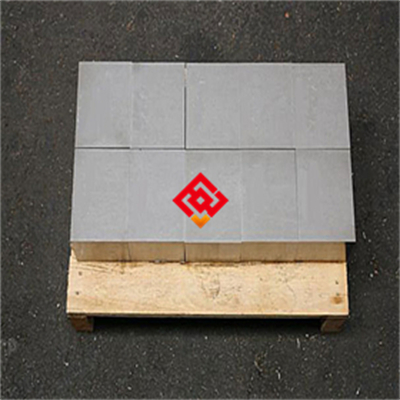

上海墨钜特殊钢有限公司作为国内特种合金领域的专业供应商，长期专注于高端镍基、铁镍基及精密合金的冶炼与加工。公司位于中国上海，拥有真空感应熔炼、电渣重熔、锻造、冷轧、冷拔及精密热处理等完整产线，产品执行ISO 9001质量体系及ASTM、GB/T等多项标准，从原材料入厂到成品出库的每一道工序均有可追溯记录。针对GH2909合金，墨钜特殊钢提供板材、棒材、管材、锻件及丝材等多种形态，板厚范围从零点五毫米至五十毫米，棒材直径从八毫米至二百毫米，管材外径从六毫米至三百毫米，锻件单重可达五百公斤，丝材直径从零点一毫米至六毫米。交货状态可根据用途灵活选择固溶态、固溶加时效态或冷加工态，表面处理涵盖酸洗、磨光、车光或抛光，以满足密封环精密加工前的毛坯需求。

从化学成分来看，GH2909的典型配比中镍含量约为百分之三十六至三十八，钴含量约为十三至十五，铁作为余量元素存在，同时添加了约一点四至一点六的铌、一点三至一点五的钛以及少量的铝、硅、锰和碳。这种成分体系在固溶强化和析出强化之间取得了平衡，铌和钛的加入促使时效过程中形成弥散的金属间化合物相，从而在保持低膨胀特性的基础上提升室温和高温强度。力学性能方面，固溶加时效处理后的GH2909在室温下抗拉强度通常不低于九百兆帕，屈服强度不低于六百五十兆帕，延伸率大于百分之十五，硬度在洛氏C二十八至三十八之间。在六百五十摄氏度的高温拉伸试验中，抗拉强度仍能保持在六百二十兆帕以上，屈服强度不低于四百五十兆帕，持久强度同样表现稳定，在五百四十兆帕应力下于六百五十摄氏度的持久寿命可超过一百小时。物理性能方面，该合金密度约为八点一克每立方厘米，熔点范围在一千三百九十至一千四百三十摄氏度之间，热导率在室温下约为十四瓦每米开尔文，随着温度升高略有上升，电阻率约为零点八五微欧米，二十至六百摄氏度的平均线膨胀系数约为八点五乘十的负六次方每开尔文，这一数值远低于典型奥氏体不锈钢的十七至十八乘十的负六次方每开尔文，正是这种低膨胀特性使其成为高温间隙控制部件的首选材料之一。

在耐高温性能方面，GH2909在六百五十摄氏度空气中连续暴露一千小时后，氧化增重速率低于零点零五毫克每平方厘米每小时，形成的氧化膜致密且粘附性良好，不易剥落。合金在长期时效过程中组织稳定性优良，未发现明显的有害相析出，这得益于冶炼过程中对杂质元素和气体含量的严格控制。上海墨钜特殊钢有限公司在生产GH2909时采用真空感应熔炼加电渣重熔的双联工艺，有效降低了硫、磷、氧、氮等有害元素含量，并通过多火次锻造开坯细化晶粒，最终热处理制度通常为九百八十摄氏度固溶处理两小时，水冷或油冷，随后七百二十摄氏度时效八小时，炉冷至六百二十摄氏度保温八小时，最后空冷。这种双级时效制度能够使强化相均匀析出，同时避免晶界粗化。对于关键用途的密封环毛坯，墨钜还可提供超声波探伤或水浸探伤检测，确保材料内部无裂纹、缩孔等冶金缺陷，每批产品均附带完整的质保书，并可按炉号打印批次溯源码，该编码规则为生产年份后两位加炉号加规格代码加序号，例如二四零六一八五零三零一，客户可通过公司官网或电话查询该批次对应的全部冶炼参数和检验数据。

GH2909的典型应用领域包括航空发动机的高压压气机机匣密封环、燃气轮机排气密封环、涡轮外环支撑件、航天发动机涡轮泵密封以及高温模具和热作工具。在工业燃气轮机中，该合金制作的密封环能够有效减少泄漏损失，提升联合循环效率，同时其抗热疲劳性能良好，能够承受频繁启停带来的温度骤变。在石油化工和能源装备领域，GH2909也被用于制造高温阀门密封面和热交换器膨胀节，利用其低膨胀特性来补偿不同材料间的热膨胀失配。用户在选择该材料时应关注使用环境中的温度上限和介质腐蚀性，长期工作在超过七百摄氏度的工况下，该合金的低膨胀优势将逐渐减弱，此时应考虑更高级别的镍基合金。

关于使用和加工注意事项，首先需要明确GH2909在焊接时对热输入和层间温度较为敏感，推荐采用氩弧焊或电子束焊，焊前需将母材预热至一百至一百五十摄氏度，焊接过程中严格控制线能量，焊后应立即进行去应力退火，温度在七百二十至七百八十摄氏度之间保温两小时，以防止焊接热影响区产生微裂纹。其次，该合金在冷加工时表现出明显的加工硬化倾向，切削加工应采用硬质合金刀具，保持较低的切削速度和较大的进给量，并使用充足的冷却液以避免表面硬化层过深。第三，该合金在热处理过程中应避免在六百至八百摄氏度区间长时间停留，否则可能导致析出相粗化，降低力学性能，因此固溶后的冷却速度需足够快。第四，材料存放时应置于干燥通风的室内环境，避免与含硫或含氯气氛接触，包装采用防锈纸加木箱或钢带打包，运输过程中严禁抛掷、撞击或与尖锐物体接触，吊装时使用尼龙吊带而非钢丝绳，防止划伤表面。第五，切割下料时优先采用带锯或砂轮片冷切，若需等离子切割或激光切割，切口热影响区应在后续机加工中完全去除。

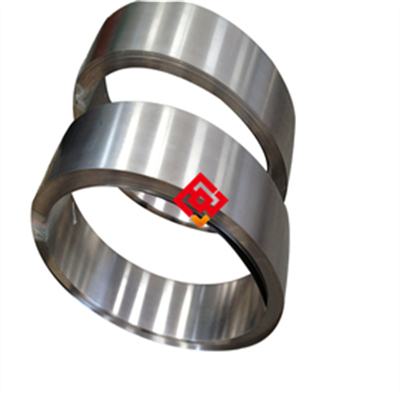

安装与维护方面，密封环在装配前应仔细测量内外径尺寸，确认与配合件的间隙符合设计要求，安装时避免强力敲击，可使用专用压装工具并涂抹少量二硫化钼润滑剂。日常使用中应定期检查密封环表面是否有氧化皮堆积或异常磨损痕迹，对于燃气轮机而言，每次大修时建议更换密封环并检查机匣槽道是否产生变形。常见故障之一为密封环外圆磨损，通常由振动或转子不对中引起，处理措施为重新校正转子中心并更换新环；故障之二为密封环表面出现微裂纹，多因长期热循环导致的热疲劳，此时应检查运行温度是否超限并优化冷却气流组织；故障之三为密封环变形导致泄漏量增大，可尝试采用更厚的环坯重新加工并调整热处理制度以提升屈服强度。在高温操作时，操作人员必须佩戴隔热手套和护目镜，避免接触刚出炉的工件，切割和打磨过程中产生的金属粉尘应通过湿式除尘装置收集，防止吸入体内。若发生切削液泄漏，应立即用沙土或吸收棉围堵，避免进入下水道，并按当地环保法规处置废弃物。

如需进一步的技术文档，包括典型力学性能曲线、持久强度数据表、热处理工艺详细规范以及焊接工艺评定报告，可直接联系上海墨钜特殊钢有限公司业务负责人曾先生，业务电话零二一六七八九八七一一，私人电话一三四七二七九八七九九零，工作人员将在工作时间内提供资料下载或邮件发送服务。在采购选型时，建议用户根据实际工况温度、应力水平及介质环境进行综合评估，若部件工作温度长期低于五百摄氏度且要求更高强度，可考虑时效强化型合金，若温度超过七百摄氏度则需更换为沉淀强化型镍基合金。上海墨钜特殊钢有限公司可提供小样试制服务，单件小样加价百分之十五，批量订购五十公斤以上享受百分之三折扣，两百公斤以上享受百分之六折扣，一吨以上价格另行协商。所有产品质保期为自交货之日起十二个月，质保期内因材料冶金缺陷导致的质量问题，公司负责免费退换货。随货附带的技术资料包括质保书、探伤报告、化学成分分析报告和力学性能检测报告，售后服务团队承诺在收到书面反馈后四十八小时内给予技术答复，必要时可安排工程师赴现场协助分析问题。价格方面，GH2909棒材和板材的参考区间为每公斤三百八十元至五百二十元，具体售价依据规格尺寸、交货状态和订购数量确定，客户可通过电话或邮件询价获取当日最新报价。
