GH4133B改进型高温合金涡轮盘性能升级点

GH4133B是一种在GH4133基础上发展而来的镍基沉淀硬化型高温合金，主要面向航空发动机涡轮盘等高温转动部件的应用需求。该合金通过调整铝钛元素含量比例并添加微量镁元素，在保持原有工艺塑性的同时显著提升了持久强度和抗疲劳性能。本文围绕该合金的材料构成、力学表现、冷热加工特性以及典型应用场景展开说明，为相关工程技术人员与采购人员提供一份客观完整的产品参考。

GH4133B的化学成分设计延续了镍铬铝钛体系的基本框架，铬元素含量维持在百分之十九至百分之二十二区间，为合金提供必要的抗氧化与耐腐蚀能力。铝和钛作为主要的强化相形成元素，其总量较原牌号有所提高，其中铝含量控制在百分之零点七至百分之一点二，钛含量控制在百分之二点四至百分之二点九。这种调整使得主要强化相γ prime 相的析出数量增加，同时保持了较为稳定的组织均匀性。镁元素的微量添加是另一个关键改进点，含量控制在百分之零点零零五至百分之零点零一，其作用在于净化晶界状态，改善晶界析出物的形态与分布，从而对高温持久性能产生积极影响。碳含量控制在百分之零点零三至百分之零点零八，属于低碳范畴，有利于减少晶界碳化物的不利析出。铁含量严格限制在百分之一点五以内，避免铁元素对组织稳定性的干扰。其余杂质元素如硫、磷、铅、锡、铋等均按航空材料标准严格控制。

在力学性能方面，GH4133B在六百至七百五十摄氏度温度区间表现出优异的强度水平。室温抗拉强度通常达到一千二百兆帕以上，屈服强度不低于八百兆帕。在七百摄氏度下的抗拉强度仍能保持八百兆帕左右，持久强度尤为突出。以七百五十摄氏度、三百四十兆帕应力条件为例，该合金的持久寿命可达一百小时以上，较原GH4133合金提高约一倍。这种性能提升主要归功于强化相数量的增加和晶界状态的改善，使得裂纹萌生与扩展的阻力显著增大。合金的疲劳性能同样值得关注，在六百摄氏度、应力比为零点一条件下，其疲劳极限较原牌号提升约百分之二十。这些数据表明GH4133B适合用于承受较高温度和交变载荷的转动部件。

该合金的物理性能参数也具备工程参考价值。密度约为每立方厘米八点四克，与同类镍基合金相当。热导率随温度升高而增大，在常温下约为每米每开尔文十一瓦，七百摄氏度时升至约每米每开尔文二十二瓦。线膨胀系数在二十至七百摄氏度范围内约为每开尔文十四点五乘以十的负六次方。弹性模量在常温下约为每平方毫米二万二千公斤力，随着温度升高逐渐下降。这些物理参数对于涡轮盘的强度计算和热应力分析具有直接参考意义。

在热加工方面，GH4133B的锻造温度范围较宽，始锻温度控制在一千零五十至一千一百二十摄氏度，终锻温度不低于九百五十摄氏度。该合金在高温下具有较好的塑性，变形抗力适中，适合采用模锻或自由锻工艺成形。需要注意的是，由于强化相含量较高，合金的变形抗力略大于原GH4133，设备选型时应预留足够的吨位余量。锻造加热时的保温时间应充分，确保坯料均匀热透，避免因加热不均导致的开裂缺陷。锻后冷却方式对组织影响明显，一般推荐采用散开空冷，避免缓冷过程中析出粗大强化相。

热处理工艺是发挥GH4133B性能潜力的关键环节。标准热处理制度分为两道工序，第一道为固溶处理，温度控制在一千零八十至一千一百二十摄氏度，保温两小时以上后水冷或油冷，目的是将强化相充分溶解并获得均匀的过饱和固溶体。第二道为时效处理，温度控制在七百至七百五十摄氏度，保温八至十六小时后空冷，使强化相以细小弥散的形态重新析出。合理的时效制度能够获得尺寸约二十至三十纳米的球形强化相颗粒，实现强度与塑性的最佳匹配。对于截面尺寸较大的涡轮盘，需注意固溶处理后的冷却速度，过慢的冷却会导致晶界析出粗大相，损害持久性能。

该合金的机加工特性与普通奥氏体不锈钢有相似之处，但强度较高，切削加工时需选用硬质合金刀具并配合充足的冷却液。车削加工时保持中等切削速度和较小的进给量较为适宜。磨削加工时应注意控制磨削热，避免表面烧伤影响零件疲劳性能。合金的焊接性能较差，一般不推荐进行熔化焊，若因结构需要必须连接，可采用惯性摩擦焊或电子束焊等固相焊接方法，焊后需进行去应力处理。

GH4133B的主要应用领域集中在航空发动机涡轮盘、涡轮叶片挡板、密封环等高温转动部件。其使用温度范围一般在六百至七百五十摄氏度之间，在该区间内合金能够保持足够的强度与抗氧化能力。除航空领域外，该合金也可用于地面燃气轮机的涡轮部件、高温紧固件以及石化行业的高温承载构件。对于使用环境温度超过七百五十摄氏度或要求更高蠕变强度的场合，建议考虑其他含钴量更高的牌号。

在选型参考方面，工程设计人员需要根据零件的实际服役温度和应力水平来评估是否适用GH4133B。该合金适用于涡轮进口温度不超过一千摄氏度的发动机转子部件，对应轮盘温度通常在七百摄氏度以下。如果轮缘温度超过七百五十摄氏度，应重新核算持久强度是否满足设计要求。对于盘件直径较大的结构，还需关注合金的淬透性，确保心部组织与表层一致。该合金的冶金质量通常采用超声波探伤和低倍组织检查进行控制，采购时应明确技术条件与验收标准。

日常维护方面，采用GH4133B制造的涡轮盘在发动机大修周期内通常不需要特殊维护，但需关注盘件的表面状态检查。高温服役后可能出现的表面氧化层应在检修时清除，并检查是否有微裂纹萌生。由于该合金对缺口敏感性较低，允许带有轻微的表面划伤继续使用，但深度超过一定限值的缺陷应通过打磨去除，打磨后需进行荧光探伤确认无裂纹。长期服役后的盘件建议定期进行尺寸稳定性检查，防止因组织演变导致的微量变形。

常见问题方面，部分使用单位反馈该合金在锻造时出现开裂现象，多与加热温度过高或变形速度过快有关。严格控制炉温均匀性并采用合适吨位的锻造设备可以有效避免此类问题。热处理后强度偏低的现象通常与固溶温度不足或时效时间不够有关，应核查炉温均匀性和工艺执行记录。机加工表面出现白层或硬化层时，应调整切削参数并确保冷却充分。

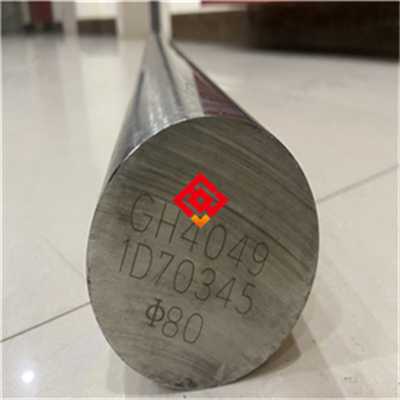

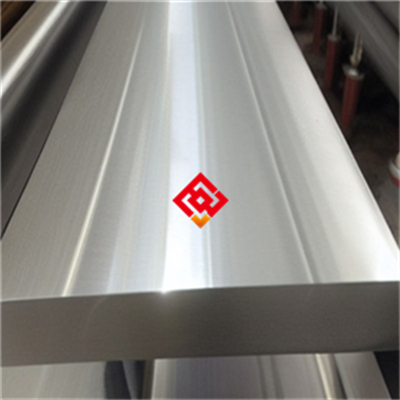

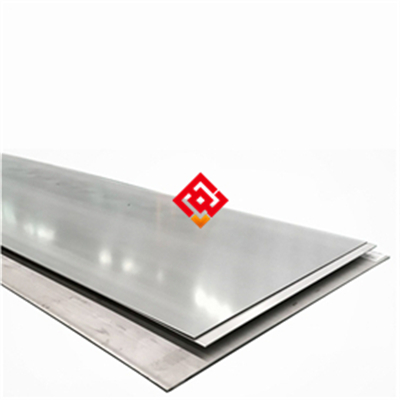

该合金的供货形式包括锻件、棒材、板材和环形件等，其中锻件是最主要的交付形态。棒材直径范围通常在二十至三百毫米之间，环形件最大外径可达一米以上。产品交货状态一般为固溶态或固溶加时效态，具体按合同技术要求执行。包装方面，小尺寸棒材采用木箱或铁箱包装，大尺寸锻件采用裸装并做好防护，运输过程中应避免碰撞损伤。

GH4133B的研发逻辑在于平衡强度与塑性的矛盾。提高铝钛含量能够增加强化相数量从而提升强度，但过度提高会导致塑性下降和锻造困难。镁元素的添加则针对晶界薄弱环节进行定向强化。这种成分设计思路使其在现有设备条件下即可实现工业批量生产，无需特殊冶炼手段。与国外同类牌号相比，GH4133B的性能水平接近一些含钴量更高的合金，而成本相对较低，具有较好的经济性。

在质量检验方面，每批交付产品需提供化学成分分析报告、力学性能试验数据和金相组织检验结果。其中高温持久性能属于必检项目，试样在七百五十摄氏度、三百四十兆帕条件下进行，寿命应满足技术协议要求。晶粒度检验按标准评级图进行评定，一般要求五至八级。低倍组织不允许有缩孔、疏松、裂纹等冶金缺陷。超声波探伤按航空标准执行，验收等级根据零件重要程度确定。

总体而言，GH4133B是一款成熟度较高的改进型高温合金，其性能提升建立在明确的成分调整和工艺优化基础之上。该合金适用于对持久性能和疲劳性能有较高要求的涡轮盘类零件，在航空发动机维修备件和新型号研制中均有应用实例。选用该材料时，建议结合具体工况进行详细的热力学计算和强度校核，并与材料供应商确认技术条件细节，以确保材料性能得到充分合理的利用。
