GH4720Li：高性能高温合金，新一代航空涡轮盘选材

GH4720Li高性能高温合金 新一代航空涡轮盘选材

高温合金材料在航空发动机和燃气轮机领域始终占据核心地位，涡轮盘作为承受最高温度与最大离心应力的关键转动部件，其选材直接决定整机的可靠性、寿命与推重比。GH4720Li合金正是在这一严苛需求背景下发展起来的先进变形高温合金品种，它属于镍基沉淀强化型合金，通过优化成分与工艺路径，在承温能力、抗蠕变性能和抗疲劳特性之间取得了良好平衡，目前已被视为新一代航空发动机涡轮盘及压气机盘的重要候选材料。

从化学成分设计角度看，GH4720Li的合金化思路具有鲜明针对性。基体为镍铬铁固溶体，铬元素提供必要的抗氧化与耐腐蚀能力，钴的加入有助于降低堆垛层错能，减缓高温蠕变速率。铝和钛作为主要的强化相形成元素，两者总量控制在一个合理区间，确保析出的gamma prime相体积分数足以支撑高温强度，同时避免因相含量过高导致热加工塑性恶化。硼和锆以微量形式存在于晶界，起到强化晶界、提高持久寿命的作用。碳含量控制在下限水平，减少一次碳化物的析出量，使碳化物形态更加可控。与上一代同类合金相比，GH4720Li在钛铝比上做了重新调配，使强化相在更高温度下保持稳定，不易发生粗化和回溶。这种成分上的精细调整并非简单叠加，而是基于长期使用数据与理论计算反复迭代的结果，直接对应涡轮盘对材料综合性能的深层需求。

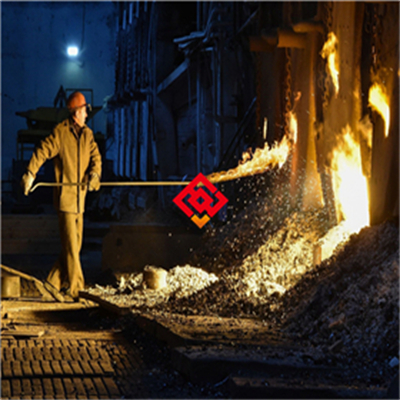

在制造工艺方面，GH4720Li的变形加工难度显著高于普通高温合金，这与它的高合金化程度密切相关。该合金通常采用真空感应熔炼加真空自耗重熔的双联工艺路线生产母合金锭，以最大限度降低有害杂质元素和气体含量，获得成分均匀的铸锭。铸锭开坯需要在特定温度窗口内进行，既保证足够的塑性变形量以破碎铸态组织，又要防止局部过热导致晶粒异常长大。锻造环节是涡轮盘性能控制的关键，现行工艺普遍采用热模锻或等温锻造方式，通过精确控制变形温度、应变速率和变形量，获得均匀细小的等轴晶组织。锻后热处理制度对最终性能的影响同样至关重要，固溶处理温度的选择决定强化相的初始尺寸与形态，随后进行的两级时效处理分别在相对较高的温度下析出一次强化相，在较低温度下补充析出二次强化相，使合金获得多尺度复合强化的微观组织。需要特别指出的是，GH4720Li对热处理参数的波动较为敏感，炉温均匀性和冷却速度的微小差异都可能引起性能波动，因此实际生产中需要采用严格的工艺窗口控制和批次一致性管理。

从力学性能表现来看，GH4720Li在六百五十摄氏度至七百五十摄氏度的温度区间内展现出优异的拉伸强度和屈服强度，其抗拉强度在该温度段能够保持较高水平，同时塑性指标满足工程应用要求。持久性能方面，该合金在七百摄氏度左右的持久强度明显优于传统涡轮盘合金，这得益于强化相的稳定性以及晶界强化元素的合理搭配。蠕变性能是涡轮盘设计的重要依据，GH4720Li在高温低应力条件下的蠕变速率较低，外推寿命数据能够支撑长时服役需求。低循环疲劳性能直接关系到涡轮盘的飞行安全，该合金通过组织细化与夹杂物控制，使疲劳裂纹萌生寿命得到有效延长。断裂韧性指标同样处于合理范围，能够容忍一定尺寸的临界缺陷而不发生瞬间失稳扩展。这些力学性能数据并非孤立存在，而是相互关联、相互制约，材料工程师需要根据具体发动机设计参数在强度与韧性之间做出取舍。

GH4720Li的主要应用场景集中在航空发动机涡轮盘与压气机盘。涡扇发动机的高压涡轮盘是工作条件最严酷的部件之一，盘缘温度长期处于高温状态，盘心温度相对较低但承受的离心应力最大，材料需要在同一个零件内兼顾不同温度区间的性能需求，这正是GH4720Li的成分设计优势所在。燃气轮机中的涡轮盘工作温度略低于航空发动机，但服役时间更长，对材料的长时组织稳定性和氧化腐蚀性能提出了额外要求，GH4720Li同样能够满足这部分需求。此外，该合金还可用于制造发动机的封严盘、鼓筒轴以及其它需要承受中高温度的结构件。值得注意的是，该合金的棒材和锻件产品形态均已有成熟应用，饼坯直接车削加工成盘件也是常见工艺路线。

在机加工方面，GH4720Li属于典型的难加工材料，其切削加工性较差，这主要由其高温硬度高、导热系数低以及加工硬化倾向明显等特性决定。车削加工时需要使用硬质合金或陶瓷刀具，并配合充足的冷却液供应，切削参数的选择需要兼顾刀具寿命与表面质量。铣削加工同样需要采用较低的切削速度和适中的进给量，避免因切削热积聚导致工件表面出现残余拉应力。磨削加工是涡轮盘最终成型的主要手段，采用高品质立方氮化硼砂轮能够获得良好的尺寸精度与表面完整性。电火花加工可用于复杂型面的预加工，但需注意再铸层的去除。总体来看，GH4720Li的机加工成本相对较高，但这部分成本与其带来的性能收益相比，在航空发动机全寿命周期内是合理且必要的。

针对实际使用中可能出现的问题，有几个方面需要特别关注。该合金在长期服役过程中会析出少量有害相，这些相的形态与分布对性能的影响程度取决于服役温度和时间的组合，通过合理的热处理制度控制初始组织状态，可以有效推迟有害相的析出进程。表面完整性对疲劳性能的影响在高温合金中尤为突出，机加工痕迹、表面划伤和微小缺陷都可能成为疲劳裂纹的萌生源，因此涡轮盘成品通常需要进行严格的表面检验和必要的表面强化处理。涂层保护方面，根据具体服役环境，可考虑在盘件表面制备防护涂层以增强抗高温氧化能力，但涂层与基体的界面相容性需要经过充分验证。

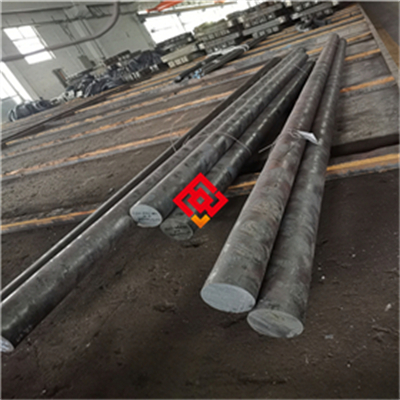

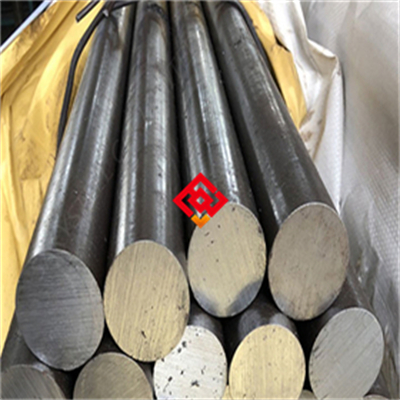

选型参考方面，设计人员需要根据涡轮盘的具体工况参数综合考量。如果盘缘温度长期超过七百五十摄氏度，可能需要评估其它更高承温能力的合金方案。如果发动机设计寿命以短时高循环次数为主，则材料的高周疲劳性能应作为主要筛选依据。如果以长时巡航状态为主，蠕变与持久性能则成为决定性因素。GH4720Li的供货形态包括锻件、棒材和饼坯，不同形态对应的冶金质量要求和检验标准有所差异，采购时需明确技术协议中的各项指标。该合金的密度约为八点二克每立方厘米，弹性模量随温度升高逐渐下降，热膨胀系数与其它镍基合金相近，这些物理参数在盘件结构设计时均需纳入计算模型。

与同类产品相比，GH4720Li的定位介于传统涡轮盘合金与新型粉末冶金高温合金之间。传统铸锻合金工艺成熟且成本可控，但承温能力存在上限。粉末冶金合金能够实现更高的强化相含量和更均匀的组织，但工艺链长、成本高昂，且粉末制备过程中的氧含量控制要求极为苛刻。GH4720Li通过成分优化与工艺改进，在传统铸锻路线框架内尽可能挖掘性能潜力，为中等推力涡扇发动机和地面燃气轮机提供了一种兼顾性能与成本的技术方案。这种技术路线选择符合当前航空动力领域对材料经济性和可制造性的现实考量，也是该合金能够进入实际型号应用的重要原因。

日常维护与质量检验方面，GH4720Li涡轮盘在发动机大修时需要进行无损探伤，主要采用超声检测和涡流检测方法检查盘件内部及近表面是否存在超标缺陷。由于该合金的晶粒组织对超声衰减有一定影响，检测工艺需要针对具体锻件组织状态进行灵敏度校准。金相检验用于评估晶粒度、强化相形态和碳化物分布，取样位置通常包括轮缘、辐板和轮心等典型部位。硬度检测可作为快速筛选手段，但硬度与强度之间并非严格线性对应关系，仅作为辅助参考。对于长期服役后返厂的盘件，还需要进行残余应力检测和尺寸稳定性评估，确保其能够安全地继续使用或进行延寿处理。

GH4720Li的研发与应用历程体现了高温合金领域渐进式创新的特点，它没有采用颠覆性的材料体系变革，而是在成熟合金基础上通过精细的成分调整和工艺优化实现性能升级。这种发展模式在工程实践中具有明显优势，新材料的风险可控性更好，工艺继承性更强，适航验证周期相对较短。对于正在开展新型号发动机研制的设计团队而言，GH4720Li提供了一个经过充分验证的高可靠性选项。对于现有发动机的改型升级项目，将该合金替代传统合金应用于涡轮盘，能够在不大幅改变盘件结构设计的前提下提升涡轮前温度或延长大修间隔，具有显著的技术经济效益。随着航空发动机涡轮前温度持续提升和结构完整性要求日益严格，GH4720Li的应用范围有望进一步拓展，其技术价值将在实际服役数据积累中得到更充分的体现。
