4J38：低膨胀合金，精密光学仪器尺寸控制

4J38低膨胀合金材料全方位技术介绍

4J38是一种铁镍钴三元合金体系的功能材料，在精密制造领域通常归类为定膨胀合金或低膨胀合金。这种材料的核心价值在于其可控的热膨胀系数，能够在较宽的温度范围内保持尺寸的高度稳定，这一特性使其成为精密光学仪器、电子元器件以及标准量具制造中不可替代的结构材料。与常见的4J36因瓦合金相比，4J38在成分设计上引入了钴元素，这并非简单的元素添加，而是对合金的热膨胀曲线进行了针对性的调整，使其在特定温度区间内的尺寸稳定性表现更为突出。

从材料成分的底层逻辑来看，4J38的典型化学构成中，镍含量大约在33%左右，钴含量约为4%到6%之间，其余为铁以及微量的锰、硅等杂质元素。镍和钴的协同作用，使得该合金的居里点温度被精确调控在一个合理的范围。所谓居里点，是铁磁性材料转变为顺磁性的临界温度，在居里点以下，合金呈现铁磁性，其热膨胀系数极低，而一旦超过居里点，膨胀系数会迅速上升。4J38的居里点通常在100到130摄氏度之间，这意味着在室温至100摄氏度的常规使用环境中，该合金能维持一个非常平稳且微小的膨胀速率，这一特性对于光学仪器的镜筒、镜座以及精密刻度尺等部件而言，是保证成像质量与测量精度的关键。

在物理性能参数方面，4J38的线膨胀系数是一个硬指标。在20摄氏度到100摄氏度的温度区间内，其平均线膨胀系数可以稳定控制在1.5乘以10的负6次方每摄氏度左右，这一数值远低于普通碳钢的11.7乘以10的负6次方每摄氏度，也低于不锈钢的17乘以10的负6次方每摄氏度。换言之，一根长度为100毫米的4J38棒料，当环境温度从20摄氏度升高到100摄氏度时，其轴向伸长量仅为0.012毫米左右，这种微米级的尺寸变化对于高倍率光学系统而言，完全可以忽略不计。此外，该合金的导热系数约为13瓦每米开尔文，比热容约为515焦耳每千克开尔文，这些热物理参数决定了其在温度变化过程中的响应速度，对于需要快速达到热平衡的精密部件来说，是一个值得参考的设计依据。

机械加工性能是4J38在工程应用中的另一个重要考量维度。该合金在退火状态下，抗拉强度约为450兆帕至550兆帕，屈服强度约为200兆帕，延伸率大于30%，维氏硬度在130至180之间。这样的力学特性使得它既具备足够的结构刚性，又保持了良好的塑性，非常适合进行车削、铣削、钻孔以及攻丝等常规金属加工。需要注意的是，由于4J38的材质相对偏软且粘性较大，在切削加工时容易产生积屑瘤，影响表面光洁度。实际操作中，采用锋利的硬质合金刀具配合充足的冷却液，并控制较低的切削速度，可以获得理想的加工表面。对于需要高精度配合的镜筒内孔或外圆，通常建议在粗加工后安排一次去应力退火，以消除切削带来的残余应力，再进行精加工至最终尺寸，这一工艺步骤对于保证成品长期尺寸稳定性至关重要。

从金相组织的微观视角观察，4J38在正常热处理制度下为单一奥氏体组织。这种面心立方晶体结构赋予了合金优异的低温韧性和组织稳定性，不会像马氏体不锈钢那样在温度循环中出现相变导致的尺寸突变。为了获得最佳的低膨胀性能，4J38零部件在最终加工前需要经过固溶处理，通常加热至830摄氏度至880摄氏度保温适当时间后快速水冷，使合金元素充分固溶并均匀化。对于形状复杂或要求极高的零件，有时还会辅以稳定化时效处理，在300摄氏度至400摄氏度长时间保温，使显微组织进一步稳定，从而确保零件在长期使用或多次冷热循环后，尺寸变化控制在极小范围内。

在具体应用场景中，4J38的身影常出现在高精度光学仪器的结构件中。例如，天文望远镜的次镜支撑架、大型测量设备的基线尺、激光干涉仪的参考镜座，这些部件都要求在不同环境温度下保持相对位置不发生变化。如果采用普通铝合金或钢材制作，温度波动引起的热胀冷缩会直接导致光学系统焦距漂移或光路偏移，从而引入测量误差。而采用4J38制作的关键支撑结构，可以最大程度地抵消温度效应，保证光学系统的稳定性。在电子工业中，4J38也常用来制作与硬玻璃或陶瓷进行匹配封接的引线框架或外壳材料，其可控的膨胀曲线可以与特定的封接材料实现良好的应力匹配，避免因热失配导致的封装开裂或漏气。此外，一些高精度的机械零件，如钟表摆轮轴、精密仪表轴承座、标准量规等，也会选用4J38来规避温度变化对几何尺寸的影响。

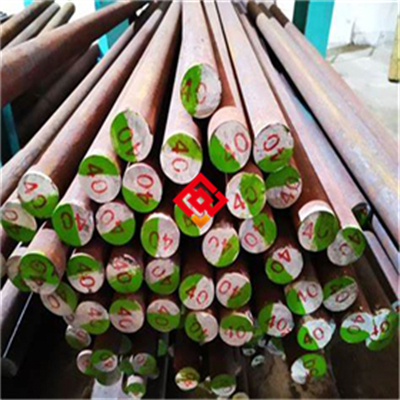

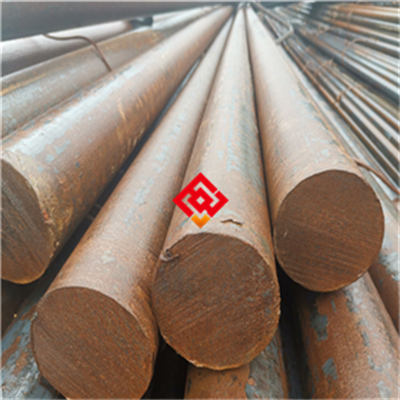

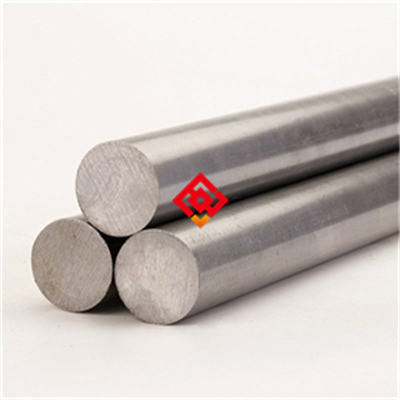

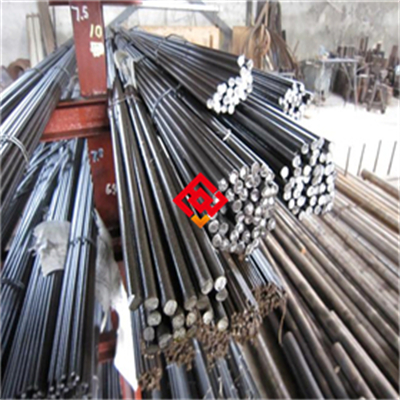

关于4J38的供货形态，市场上常见的有热轧棒材、冷拉丝材、冷轧带材以及锻件。不同形态对应不同的后续加工方式。棒材多用于直接车削加工轴类或套类零件，带材则适合冲压或蚀刻成型制造薄壁零件或弹性元件，丝材除了用于紧固件外，也常用于需要焊接的组件中。在采购选型时，除了确认合金的化学成分和膨胀系数报告外，还应关注材料的表面质量，特别是用于光学部件配套的原材料，表面不得有裂纹、折叠、分层等冶金缺陷。材料的切割下料建议采用线切割或带锯，避免使用砂轮片切割导致局部过热产生氧化皮或微裂纹，影响后续加工精度。

日常维护与储存方面，4J38虽然含有镍和钴，但其耐蚀性主要依靠表面形成的钝化膜，在干燥清洁的环境中具有较好的抗锈蚀能力，但在潮湿或含有酸碱气氛的环境中长期暴露，仍可能出现轻微氧化或点蚀。因此，精密加工完成的零件在装配前应进行清洗和防锈处理，通常采用脱水防锈油或气相防锈纸进行包装保护。对于安装在光学仪器内部的4J38零件，一般不需要额外的表面涂层，因为涂层厚度本身也可能引入微小的尺寸偏差，保持金属裸面并定期进行专业清洁即可满足使用要求。若零件长期处于温度交变环境中，建议在仪器维护周期内定期进行尺寸复测，以掌握材料尺寸的长期稳定性数据。

从成本角度分析，4J38含有较高比例的镍和钴，其价格明显高于普通合金结构钢和不锈钢，但相对于精密光学系统的整体价值而言，材料成本占比并不高。在选型时，设计人员应权衡性能需求与成本，对于温度稳定性要求极为严苛的场合，4J38是合理的选择；而对于环境温度变化不大或尺寸精度要求相对宽松的部件，则可考虑采用4J36或普通低膨胀铸铁等替代材料以降低成本。同时，4J38的焊接性能一般，不建议进行大面积结构焊接，若必须连接，优先采用激光焊或氩弧焊，并选用匹配的焊丝，焊后需进行消除应力处理。

对于初次接触4J38材料的工程技术人员，一个常见的误解是认为其膨胀系数在所有温度下都恒定不变。实际上，4J38的膨胀性能具有明显的温度依赖性，超过居里点后膨胀系数会急剧增大。因此，在应用设计时，必须明确使用温度范围，确保其工作温度始终处于低膨胀区间之内。另一个常见问题是热处理工艺的忽视，有些用户直接使用冷拔或冷轧态的原材料进行加工，这会导致材料内部存在较大的残余应力，在后续使用或温度变化时发生缓慢的尺寸回复，从而影响零件精度。正确的做法是在粗加工后安排一次中间退火，再精加工到位，这样获得的零件尺寸稳定性最佳。

在行业认证与标准方面，4J38的相关性能测试通常依据GB/T 32289或YB/T 5231等标准执行，这些标准对合金的化学成分偏差、膨胀系数测试方法以及供货状态下的力学性能都做了明确规定。用户在验收材料时，可以要求供应商提供第三方检测报告，重点核对膨胀系数实测值是否在标准允许的偏差范围内。对于出口或外资项目，也可参考ASTM F1684等国际标准进行对比验证。实际应用中，不同批次材料之间的膨胀系数可能存在微小差异，对于超高精度的应用，建议在零件加工前对同一批次的材料进行抽样复测，并将实测数据作为设计补偿的参考依据。

综合来看，4J38低膨胀合金凭借其独特的物理性能，在精密光学、电子封装和计量检测领域占据着稳固的地位。它不追求极高的强度或硬度，而是专注于尺寸的稳定性，这种看似单一的性能优势，恰恰是许多高端装备实现功能指标的基础。随着精密制造向更高精度方向发展，对材料尺寸稳定性的要求只会越来越严苛，4J38这种成熟合金的应用空间依然广阔。对于正在设计精密光学系统或高稳定度机械结构的工程师而言，深入理解4J38的性能边界并合理运用其特性，能够有效解决因温度变化引起的精度漂移问题，为整机性能的可靠性提供坚实的材料保障。在采购与使用过程中，遵循规范的加工与热处理流程，尊重材料的物理特性，便能充分发挥这种合金应有的技术价值。
