Alloy800H：高温耐热合金，石化裂解炉管蠕变寿命分析

Alloy800H高温耐热合金石化裂解炉管蠕变寿命分析

石化工业的裂解装置长期处于高温高压的服役环境中，炉管作为能量转换与介质输送的核心部件，其材料选择直接关系到装置的安全运行周期与维护成本。在众多耐热合金牌号中，Alloy800H凭借其稳定的高温组织结构和良好的抗蠕变能力，成为制氢转化炉、乙烯裂解炉以及各类热处理设备炉管的常用材料。本文围绕该合金的化学成分设计、蠕变失效机理、持久强度数据以及实际应用中的选型维护展开论述，为工程技术人员提供一份基于材料科学的客观参考。

Alloy800H属于铁镍铬系奥氏体耐热合金，其名义成分以镍质量分数30%至35%、铬19%至23%为基准，同时含有碳0.05%至0.10%以及少量的铝钛元素。与普通800合金相比，H后缀代表其经过了特定范围的固溶热处理，即加热至1150摄氏度左右后快速冷却，这一工艺使碳化物以细小颗粒形态均匀分布于晶界和晶内，既避免了连续网状碳化物对塑性的损害，又通过钉扎作用抑制了晶粒在高温下的异常长大。该合金的晶粒度通常控制在ASTM 5级或更粗，粗晶组织虽然降低了室温拉伸强度，却显著提升了高温蠕变抗力，这正是其被设计用于长期高温承载工况的根本原因。

裂解炉管的失效形式以蠕变开裂最为常见，其本质是材料在恒定应力与恒定温度共同作用下发生的缓慢塑性变形累积过程。当炉管壁温超过650摄氏度时，位错攀移和晶界滑移机制被激活，蠕变变形进入稳态阶段。Alloy800H在此阶段的应变速率对温度和应力极为敏感，工程上通常采用Larson-Miller参数法对蠕变数据进行外推处理。根据公开的持久强度试验数据，该合金在700摄氏度、100000小时条件下的外推持久强度约为60兆帕，在800摄氏度时降至约25兆帕，在900摄氏度时则不足10兆帕。这些数据表明，尽管Alloy800H的耐热性能优于普通奥氏体不锈钢，但其使用温度上限仍需结合具体壁厚和应力水平审慎评估。

炉管在服役过程中承受的应力并非恒定不变，开停车过程中的热疲劳、管内介质压力波动以及管壁温度梯度产生的热应力都会叠加在稳态工作应力之上。Alloy800H的导热系数在20至900摄氏度范围内约为11至24瓦每米开尔文，低于碳钢但高于镍基合金，这一特性使其在急冷急热工况下的温度梯度相对缓和。同时，该合金的线膨胀系数约为14至17微米每米开尔文，与奥氏体不锈钢相近，因此在异种钢焊接接头设计中需特别注意膨胀差带来的界面应力。实际操作中，炉管与集箱或法兰的连接多采用过渡段设计，以缓解热膨胀不匹配问题。

从微观组织演变的角度分析，Alloy800H在长期时效过程中会析出多种二次相。在600至800摄氏度区间，M23C6型铬碳化物沿晶界析出，初期起到强化作用，但长时间后可能形成连续薄膜状形态，导致晶界脆化倾向增加。在700至850摄氏度服役超过数万小时后，γ′相即Ni3AlTi型金属间化合物会以极细颗粒弥散析出，这种析出强化效应使材料硬度有所上升，但塑性相应下降。值得注意的是，该合金在含硫气氛中易发生高温硫化腐蚀，在含氯化物环境中存在应力腐蚀开裂风险，因此炉管外壁的保温层材料选择和管内介质净化程度均需严格控制。

针对裂解炉管的应用场景，Alloy800H的焊接工艺同样值得关注。焊材通常选用同材质或镍基焊丝，焊前无需预热，但层间温度应控制在150摄氏度以下，以避免热影响区晶粒粗化。焊后是否进行固溶处理取决于结构复杂程度，对于厚壁管或异种钢接头，推荐进行980至1060摄氏度的稳定化退火，使碳化物重新分布并消除焊接残余应力。在役炉管的寿命评估中，现场金相复型技术可直观观察蠕变孔洞的形态和密度，结合壁厚减薄测量数据，能够较为准确地判断剩余寿命。当蠕变孔洞面积分数达到5%或出现微裂纹时，通常建议安排更换计划。

从经济性角度考量，Alloy800H的初始采购成本高于碳钢和普通不锈钢，但其在高温下的抗氧化性和组织稳定性能够显著延长检修间隔。一套年产80万吨乙烯的裂解装置，其辐射段炉管若采用Alloy800H材质，设计寿命通常可达10万小时以上，而采用HK40或HP系列合金的炉管虽然高温强度更高，但焊接修复难度和材料成本也相应增加。实际选型时，需要综合炉管壁温、管内介质分压、弯头数量以及历史检修数据等因素进行权衡。对于壁温接近900摄氏度且应力水平较高的炉管，可考虑采用HP40Nb或显微组织改良的800H改性牌号，但需重新评估焊接工艺和热加工性能。

日常维护方面，炉管的外部检查重点在于氧化皮剥落和鼓包变形，内部检查则需关注积碳和渗碳层厚度。Alloy800H在含碳气氛中长期服役后，表面碳浓度升高会形成碳化铬析出带，降低材料的室温韧性和抗热震能力。定期采用超声波测厚和涡流检测相结合的方式，能够及时发现局部减薄和微裂纹萌生。在停炉检修期间，应避免炉管快速冷却至200摄氏度以下，防止因马氏体转变或残余应力释放导致的损伤。若发现弯头部位的外弧侧存在蠕变裂纹，可采取局部挖补修复，但修复区域需进行100%射线探伤确认。

对于设计阶段的工程师而言，Alloy800H的许用应力取值可参考ASME锅炉及压力容器规范第I卷或第VIII卷中的相关表格，同时应关注材料标准中关于最低抗拉强度和屈服强度的规定。该合金的室温抗拉强度典型值为520至680兆帕，屈服强度为205至345兆帕，延伸率不低于30%。高温短时拉伸数据表明，在700摄氏度时抗拉强度仍能保持在300兆帕以上，这为装置的超温工况分析提供了保守的安全余量。需要特别指出的是，蠕变断裂数据存在较大的数据分散性，设计时建议采用统计下限值而非平均值，并考虑安全系数对壁厚计算结果的影响。

对比其他常用炉管材料，Alloy800H在抗渗碳性能上优于HK40，但在高温强度上不及HP系列合金。如果炉管操作温度长期超过950摄氏度，或者管内介质含有高浓度硫化氢，则更适合选用Incoloy 825或Inconel 617等更高等级的材料。但此类合金的价格通常是Alloy800H的数倍，且弯管成形和现场焊接难度显著增加。因此，在满足设计寿命的前提下，Alloy800H仍是一种性价比较为均衡的炉管选材方案。对于已服役超过设计寿命但检验结果良好的炉管，可通过蠕变试样验证试验和应力分析进行寿命延长评估，而不必盲目更换。

行业内对Alloy800H的长期性能数据积累较为丰富，国际上如NACE标准、API规范以及国内石化行业标准均对该材料在高温临氢环境下的使用提出了明确限制条件。采购环节应要求供应商提供完整的炉批号化学成分报告、力学性能报告以及晶粒度检验记录，必要时可进行高温持久试验抽检。炉管到货后的验收检查包括尺寸偏差、表面缺陷和内部清洁度，需确保管内无氧化铁皮或加工残留物。仓储过程中应保持干燥通风，避免氯离子污染，不锈钢材料与碳钢材料需分区存放。

在实际运行中，裂解炉的炉管寿命往往受制于局部过热区域，例如燃烧器火焰冲刷区或炉管支撑件接触部位。针对这些薄弱环节，可采用热喷涂铝涂层或加装隔热衬里来降低管壁温度，但需注意涂层与基体的热膨胀匹配性。Alloy800H的抗氧化极限温度约为1000摄氏度，超过此温度后氧化膜快速增厚并发生剥落，剥落物可能堵塞下游管路。因此，炉膛温度分布监测和燃烧器调整是延长炉管寿命的最直接手段。操作人员应密切关注炉管表面热电偶的读数，若发现相邻测点温差超过30摄氏度，需排查燃烧器偏烧和保温层破损问题。

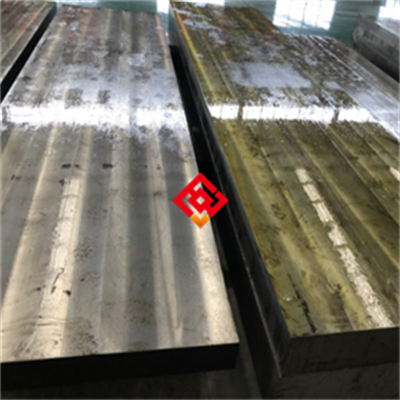

关于该合金的供货形态，常见有热轧或冷拔无缝管、锻件、板材和棒材，炉管用无缝管的外径范围从几十毫米到数百毫米不等，壁厚依据设计压力计算确定。冷拔管的内表面粗糙度优于热轧管，对于需要低流动阻力的介质输送更为有利。管材的弯曲加工通常采用冷弯或热弯工艺，弯管半径不宜小于管径的三倍，弯制后需进行固溶处理以恢复组织均匀性。对于大直径厚壁管，也可采用预制弯头焊接连接，但焊缝数量增加会提高检验工作量。

从失效分析案例来看，Alloy800H炉管的早期开裂多与焊接质量缺陷或原材料冶金缺陷有关，例如焊缝未熔合、夹渣、管材内壁折叠等。而服役中后期失效则主要呈现蠕变损伤特征，裂纹多沿晶界扩展，断口表面覆盖有致密的氧化膜。扫描电镜下可观察到韧窝和冰糖状形貌共存，这表明失效过程经历了蠕变空洞形核、长大和连接三个阶段。金相检验中若发现晶界明显粗化且碳化物颗粒发生球化，说明材料已经接近其蠕变寿命终点。此时不应继续维持原运行参数，适当降低炉管表面热强度可延缓裂纹扩展速率。

综合来看，Alloy800H作为一种成熟的铁镍铬耐热合金，在石化裂解炉管领域具有不可替代的地位。其蠕变性能数据完善，长期服役案例丰富，设计规范明确，维护经验成熟。选用该材料时，应重点把握固溶处理状态和晶粒度控制这两个关键环节，并在运行中做好温度监测和定期检验。只有将材料特性与工艺操作紧密结合，才能充分发挥其高温耐久性能，实现装置长周期安全稳定运行的目标。对于新建项目或改造项目，建议在设计阶段进行详细的蠕变寿命计算，并参考同类型装置的运行反馈，以确定最佳的壁厚和支撑间距。通过科学选材和精细管理，Alloy800H炉管能够为用户创造可靠且持久的工程价值。
