Hastelloy X 热处理工艺、奥氏体基体结构与热稳定性微观机理

Hastelloy X合金热稳定性能与微观组织演变机制分析

Hastelloy X是一种以镍铬钼铁为主要成分的固溶强化型镍基变形高温合金，其名义化学成分大致为镍含量百分之四十七左右，铬含量约百分之二十二，钼含量约百分之九，铁含量约百分之十八，另含有少量钴钨碳等元素。该合金在美标ASTM体系中对应牌号为UNS N06002，在国标GB/T 14992中对应牌号为GH3536，两种牌号所指向的材料本质相同，仅因不同标准体系下的命名规则差异而有所区别。这种材料自上世纪中叶研发成功以来，长期被用作航空发动机燃烧室部件、工业燃气轮机隔热屏、高温炉内构件以及石油化工转化装置中的关键耐热结构材料，其应用历史超过半个世纪，至今仍在高温合金家族中占据重要位置。

从材料设计的角度审视，Hastelloy X的合金化思路体现了典型的多元素协同强化原则。镍作为基体元素提供了面心立方结构的奥氏体基体，这种晶体结构在高温下具有优异的组织稳定性，不易发生同素异构转变。铬元素的加入主要目的在于赋予合金足够的抗氧化与抗腐蚀能力，铬在高温氧化环境中能够形成致密的氧化铬保护膜，有效阻挡氧原子向基体内部的扩散渗透。钼元素则通过固溶强化机制显著提升基体的高温强度，钼的原子半径与镍存在差异，溶入奥氏体基体后引起晶格畸变，阻碍位错运动，从而在宏观上表现为抗蠕变性能的改善。铁元素作为平衡成分存在，一方面降低了材料成本，另一方面对热膨胀系数的调节也起到一定作用。钴元素并非刻意添加，通常作为原料中带入的残余元素控制在一定范围之内，但少量钴的存在对固溶强化也有微弱贡献。碳元素在合金中属于间隙原子，含量控制在百分之零点一以下，主要与铬钼等碳化物形成元素结合生成颗粒状碳化物，在晶界处以不连续分布的形式析出，对晶界滑动起到钉扎作用，有利于持久强度的提升。

该合金的制备工艺路线通常包含真空感应熔炼加电渣重熔的双联工序，或者采用真空感应熔炼加真空自耗重熔的三联工艺路线，具体选择取决于最终产品的质量要求。真空感应熔炼能够精确控制合金成分并有效去除氮氧等气体杂质，电渣重熔或真空自耗重熔则进一步改善铸锭的凝固组织，减轻元素偏析程度，提高材料的致密度与均匀性。铸锭经过均匀化退火处理后，通过锻造或热轧开坯，再经过冷轧或冷拔等冷变形工序制成板材、棒材、管材或带材等不同规格的产品形态。冷变形后的材料需要进行固溶热处理，典型制度为将材料加热至一千一百五十摄氏度至一千二百摄氏度区间保温适当时间后快速冷却，冷却方式通常采用水冷或快速风冷，目的是使碳化物充分溶解于奥氏体基体中，获得过饱和固溶体组织，同时消除冷变形产生的加工硬化效应，恢复材料的塑性储备。固溶处理后的晶粒度一般控制在ASTM 4级至7级之间，这一晶粒度范围兼顾了强度与塑性的平衡，过细的晶粒虽然提高室温强度但损害高温蠕变性能，过粗的晶粒则导致室温塑性下降。

Hastelloy X的高温性能表现与热处理制度之间存在紧密关联。固溶处理温度的选择直接影响碳化物的溶解程度和晶粒长大倾向，温度偏低则碳化物溶解不充分，残留的碳化物颗粒会消耗基体中的强化元素，降低固溶强化效果，同时未溶解的碳化物在晶界处呈链状分布时可能损害塑性。温度偏高则晶粒过度长大，虽然持久强度有所提升，但屈服强度与疲劳性能下降。实际生产中对不同规格和不同用途的产品制定差异化的热处理参数，薄板类产品倾向于采用较低温度快速固溶以控制晶粒度，大截面锻件则需要适当提高温度并延长保温时间以保证心部组织均匀转变。时效处理在该合金中通常不作为必需工序，因为其强化机制主要依赖固溶强化而非沉淀强化，但长期服役过程中在六百摄氏度至八百摄氏度温度区间会出现二次碳化物的缓慢析出，这种服役过程中的组织演变对性能的影响需要结合具体工况进行评估。

在高温氧化行为方面，Hastelloy X表现出良好的抗氧化性能，在九百摄氏度以下空气中长期使用不会发生灾难性氧化，在九百摄氏度至一千一百摄氏度区间仍能保持可接受的氧化速率。氧化膜的结构呈现多层特征，最外层为氧化铬，中间层为氧化铬与尖晶石型复合氧化物的混合区域，内层则为富铝或富硅的薄层，这些氧化层共同构成了有效的扩散阻挡层。需要注意的是，在循环氧化条件下，由于氧化膜与基体热膨胀系数的差异，氧化膜在冷热交替过程中容易产生开裂与剥落，导致氧化损耗加速。因此在实际应用中，若部件承受频繁的温度循环，需要预留足够的氧化裕量或考虑施加防护涂层。在含硫气氛中，该合金的耐蚀性能有所下降，硫与镍可形成低熔点共晶化合物，导致沿晶侵蚀，因此在还原性含硫环境中使用时需谨慎评估。

合金的力学性能随温度变化呈现规律性演变。室温下典型抗拉强度在七百五十兆帕左右，屈服强度在三百五十兆帕左右，断后伸长率约百分之四十，表现出良好的强韧性配合。随着温度升高，强度逐渐下降而塑性上升，在六百摄氏度以上蠕变变形逐渐成为主要的失效模式。该合金在八百摄氏度一百兆帕条件下的持久寿命可达数百小时，在九百摄氏度五十兆帕条件下的持久寿命约百小时量级，这一数据对于设计高温承压部件具有重要参考价值。蠕变变形机制在不同温度区间存在差异，中温高应力条件下以位错蠕变为主导，高温低应力条件下扩散蠕变的贡献逐渐增大，晶界成为变形的主要承载部位，因此晶粒度对蠕变性能的影响在高应力与低应力条件下表现出相反的规律。

针对该合金的热稳定性研究显示，在六百摄氏度至七百摄氏度长期时效过程中，基体中会析出M6C型碳化物，这类碳化物富含钼和铬，呈颗粒状或短棒状分布于晶界及晶内。时效初期的碳化物析出对强度有提升作用，但超过一定时间后，由于钼元素从固溶体中消耗，固溶强化效果减弱，强度反而出现下降趋势。在七百摄氏度以上长期时效时，还可能形成拓扑密排相，即TCP相，这类相呈针状或片状在晶内析出，对塑性和韧性产生显著损害。TCP相的形成与合金成分的偏析程度密切相关，通过严格控制钼铬含量上限并优化均匀化工艺，可以延缓TCP相的析出动力学。对于服役温度超过七百摄氏度的长期应用场景，建议对材料的实际化学成分范围进行针对性筛选，优先选择钼含量处于中下限的炉次。

该合金具有良好的冷热加工成型性能。冷轧态材料在固溶处理后具有较低的硬度与良好的塑性，适合进行冲压、弯曲、深拉等冷成型操作，但冷变形量过大会导致加工硬化速率上升，需要安排中间退火工序。热加工温度范围较宽，锻造或热轧温度可控制在九百摄氏度至一千二百摄氏度之间，但应注意在低于九百摄氏度时材料的变形抗力急剧上升，不宜进行大变形量加工。焊接是该合金应用中的重要连接方式，可采用钨极氩弧焊、等离子弧焊、电子束焊等多种方法。焊丝通常选用同材质或成分相近的填充金属，焊接接头在焊态下可能析出较多碳化物，导致接头塑性下降，因此重要承载焊缝焊后需进行固溶处理以恢复组织均匀性。该合金的焊接裂纹敏感性较低，对热裂纹的抵抗能力优于多数铝钛强化型镍基合金，因此焊接工艺窗口相对宽泛，易于获得质量稳定的焊接接头。

在工业应用层面，该合金最常见的用途集中在航空发动机燃烧室机匣与火焰筒等热端薄壁结构件，工作温度通常在八百摄氏度至一千摄氏度区间。石油化工领域的乙烯裂解炉辐射段炉管、转化炉集合管等部件也大量采用该材料，利用其在高温高压含腐蚀介质环境中的综合稳定性。工业炉行业中的马弗罐、辐射管、热处理炉料架等部件选用该合金制造，可获得比不锈钢或耐热钢更长的使用寿命。在垃圾焚烧发电设备中，过热器管束的局部区域因烟气腐蚀与高温的共同作用而工况恶劣，该合金也被作为升级替代材料使用。选型时需综合考虑工作温度、应力水平、环境介质、预期寿命等因素，并参考该合金在不同温度下的许用应力数据表进行强度校核。

关于该合金的日常维护与质量检验，表面状态的完整性对使用寿命有直接影响。高温服役后的部件表面若出现明显的氧化皮剥落或裂纹，应通过打磨或机械加工去除缺陷层，必要时采用渗透检测或超声检测评估内部质量。该合金在加工过程中应避免使用含硫或含氯的切削液，防止残留物在高温使用时引起晶间腐蚀。酸洗处理时需控制酸液浓度与温度，避免过酸洗造成表面贫铬层。对于长期库存的材料，应保持干燥通风环境，防止氯离子在表面聚集引发点蚀。该合金的密度约为每立方厘米八点二二克，比热容与热导率随温度变化幅度较小，在高温设计计算中可参考标准材料手册提供的物理性能数据。

该合金在特殊环境下的适应性也值得关注。在高温高压水蒸气环境中，其氧化行为与空气中存在差异，氧化膜中尖晶石相的比例增加，氧化速率略有上升。在熔融盐环境中，尤其是含有钒钠硫等元素的灰分沉积条件下，该合金的耐蚀性明显下降，需要采用表面涂层或降低金属温度等措施加以防护。在中性及氧化性熔融玻璃中，该合金表现出一定的耐侵蚀能力，可用于玻璃纤维拉丝漏板等部件。在核反应堆环境中，该合金的中子吸收截面较低，且具有较好的抗辐照肿胀能力，在部分堆型中作为结构候选材料被研究，但工程应用案例相对有限。

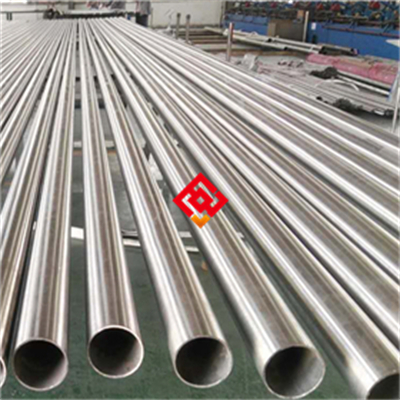

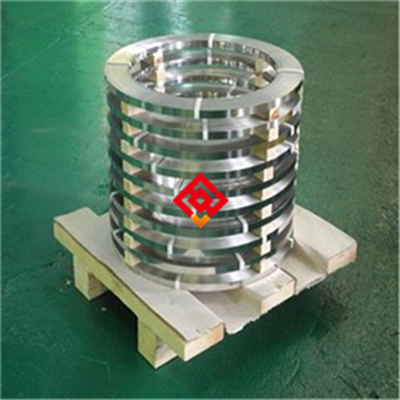

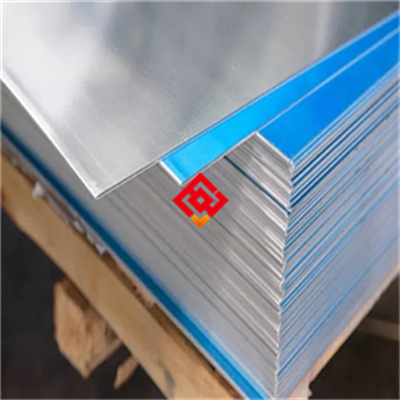

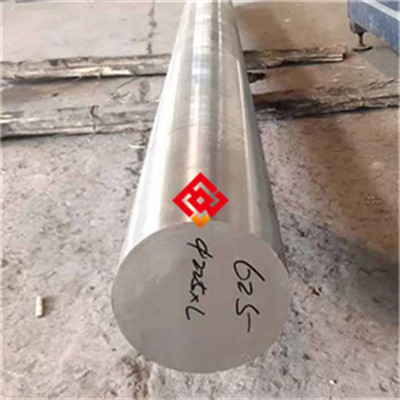

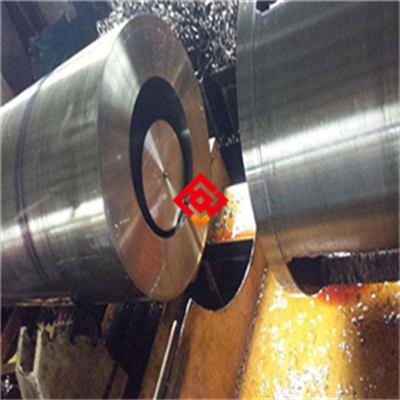

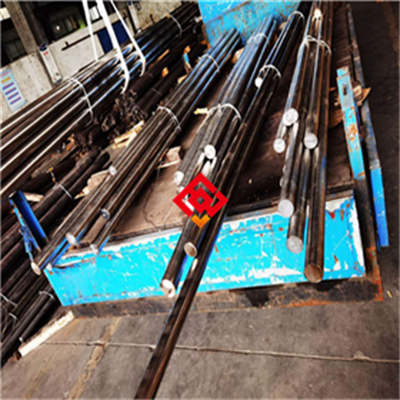

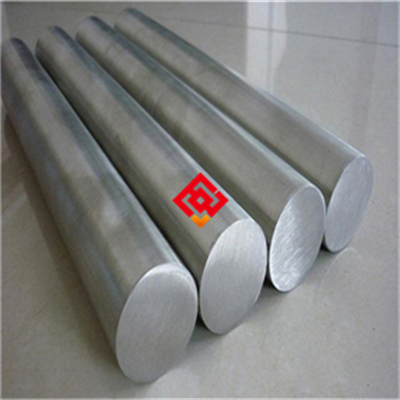

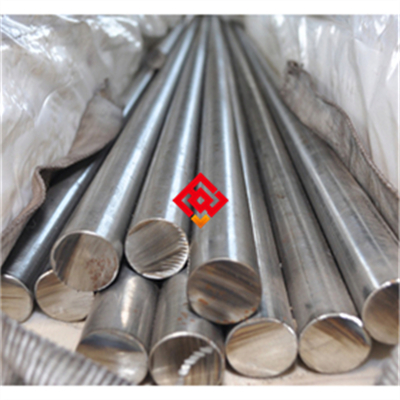

该合金的采购与验收过程中，通常需要关注化学成分报告、力学性能检验数据、无损检测记录以及热处理工艺参数等文件。不同批次材料之间的性能波动主要来源于成分控制范围与热加工参数的差异，重要用途建议要求供应商提供逐炉复验数据。该合金的价格受镍钼铬等主要金属原料价格波动影响明显，采购时需关注国际金属市场行情变化。从供货形态来看，热轧中厚板、冷轧薄板、锻件、无缝管及焊丝是常见的产品形态，不同形态在组织均匀性和表面质量方面各有特点，选择时应根据加工工艺与服役条件确定合适的采购规格。该合金的切割宜采用机械锯切或等离子切割，厚板切割后需去除热影响区再进行机械加工，避免切割边缘的氧化层影响后续成型质量。
