Hastelloy B-4 基体奥氏体化结构热稳定性微观机理与热处理工艺分析

Hastelloy B-4 是一种以镍钼为主要合金元素的镍基耐蚀合金，对应UNS N10629牌号。该材料在哈氏合金家族中属于第二代B系列产品，设计初衷是解决早期B-2合金在焊接和热加工过程中容易出现的晶间析出与应力开裂问题。本文从材料组织结构出发，围绕奥氏体基体特征、热稳定性控制因素以及热处理工艺参数三个层面，对Hastelloy B-4 的综合性能进行客观阐述，为选材和工艺制定提供参考依据。

Hastelloy B-4 的化学成分设计显著区别于传统B-2合金。其钼含量维持在百分之二十六至百分之三十的较高水平，镍含量作为余量保持在百分之六十以上，同时将铁含量严格控制在百分之一点五至百分之三的范围内。碳含量被压低至百分之零点零零五以下，硅含量控制在百分之零点零五左右，锰含量不超过百分之零点五。这种成分调配的核心逻辑在于抑制金属间相在中等温度区间的析出倾向。B-2合金在六百至八百摄氏度范围内长期停留时，会快速析出NiMo相和Ni₃Mo相，导致材料脆化并丧失耐蚀性能。B-4合金通过调整铁元素比例并添加少量铬，使得析出动力学曲线整体右移，在同等热处理条件下析出量明显减少，从而保障了大截面工件在焊后或热加工状态下的组织稳定性。

关于基体奥氏体化结构，Hastelloy B-4 在固溶处理状态下呈现单一的面心立方奥氏体组织，晶粒内部无明显的第二相颗粒。由于钼原子半径与镍原子存在差异，固溶强化效果显著，基体晶格发生一定程度的畸变，这直接反映在材料的屈服强度和抗拉强度数值上。实测数据表明，固溶态板材的室温抗拉强度通常在七百六十兆帕至八百二十兆帕区间，屈服强度在三百五十兆帕至四百兆帕区间，延伸率保持在百分之四十以上。值得注意的是，该合金的冲击韧性在低温条件下依然保持较高水平，在零下一百九十六摄氏度时夏比冲击功仍能达到一百焦耳以上，这一特性对于化工设备在深冷工况下的安全运行具有重要意义。

热稳定性是评价Hastelloy B-4 工程适用性的关键指标。所谓热稳定性，指材料在高温服役或热加工过程中抵抗组织劣化的能力。该合金在六百摄氏度至一千零五十摄氏度的温度区间内，如果保温时间控制得当，基体能够维持奥氏体单相结构。但若在七百五十摄氏度附近长时间停留，仍会有少量M₆C型碳化物沿晶界析出，不过其析出速率远低于B-2合金。试验数据表明，在七百摄氏度时效一千小时后，B-4合金的室温冲击韧性下降幅度不超过百分之十五，而同等条件下B-2合金的冲击韧性下降幅度超过百分之六十。这种差异来源于铁元素对钼原子短程有序化的抑制作用，铁原子的加入改变了局部电子结构，使得Ni₂Mo型短程有序畴的形核能垒升高，从而延缓了有序相的粗化过程。

在热处理工艺方面，Hastelloy B-4 的推荐固溶处理温度为九百五十摄氏度至一千零五十摄氏度，保温时间依据截面厚度确定，每二十五毫米厚度至少保温三十分钟，随后快速水冷。水冷速度至关重要，因为缓慢冷却会穿越七百至九百摄氏度的敏化区间，导致碳化物和金属间相在晶界处重新析出。对于厚度超过五十毫米的大型锻件，建议采用两次固溶处理，第一次在高温下充分溶解析出相，第二次在稍低温度下细化晶粒。冷加工态材料在再结晶退火时，温度控制在一千摄氏度左右较为适宜，过高温度会导致晶粒异常长大，降低材料的屈服强度与抗疲劳性能。

热加工工艺参数对Hastelloy B-4 的最终性能有直接影响。该合金在九百摄氏度至一千二百摄氏度的温度范围内具备良好的热塑性，但变形抗力高于普通奥氏体不锈钢，需要选用大吨位锻造设备。热加工后的冷却方式需要特别关注，锻件不得直接堆放冷却，应转入热处理炉进行均匀化处理。如果热加工后无法及时进行固溶处理，应当采用石棉毯包裹缓冷的临时措施，使工件温度尽快降至三百度以下，避开析出敏感区间。实际生产中有部分企业为了节省工序，在热加工后直接空冷再补做固溶处理，这种做法虽然可行，但需要严格控制空冷前的终锻温度不低于一千摄氏度，否则容易在锻件心部产生微裂纹。

焊接工艺方面，Hastelloy B-4 的焊接性优于早期B系合金，但仍有别于普通镍基合金。推荐采用钨极氩弧焊或等离子弧焊，填充金属选用同牌号焊丝。焊接热输入需要控制在较低水平，层间温度不超过一百摄氏度。焊后是否进行固溶处理取决于工况条件，对于介质为强还原性盐酸或硫酸的环境，建议焊后整体固溶处理以恢复焊缝区域的耐蚀性能。如果设备体积较大无法整体热处理，则需在焊接工艺上严格控制热输入和冷却速度，并采用背面氩气保护的方式减少焊缝氧化。需要特别指出的是，该合金焊缝金属在多层多道焊时容易产生成分偏析，钼元素在树枝晶间富集，这种偏析在盐酸介质中会引发选择性腐蚀，因此焊接参数的选择应优先考虑降低熔池凝固速度，例如采用较小的焊接电流和较快的焊接速度。

耐蚀性能是Hastelloy B-4 的核心应用价值所在。在沸腾的百分之二十浓度盐酸中，该合金的年腐蚀速率约为零点零五毫米，远低于B-2合金的零点一五毫米。在百分之十浓度的硫酸溶液中，温度达到沸点时腐蚀速率仍能控制在零点一毫米以下。对氯化铁和次氯酸盐等氧化性介质的耐受能力有限，这与合金中钼含量高而铬含量低有关，因此在氧化性环境中使用前需要进行针对性的挂片试验。该合金对氢氟酸气体和氟硅酸具有较好的抗蚀性，可在相关化工装置中作为关键结构材料。在实际工程案例中，某化工厂的盐酸再沸器原使用B-2合金，运行六个月后出现焊缝热影响区开裂，更换为B-4合金后连续运行三年未发现腐蚀减薄或裂纹萌生。

加工硬化特性是Hastelloy B-4 在冷成型过程中需要重点考虑的因素。该合金的加工硬化速率较高，冷弯或冷冲压时容易产生裂纹，成型前应进行固溶处理，成型模具的圆角半径应加大。冷加工后的材料硬度会显著提升，例如冷轧变形量达到百分之二十时，硬度从固溶态的hrc二十二升至hrc三十二左右。这种硬化现象在后续切削加工中会加剧刀具磨损，建议采用硬质合金刀具配合低速大进给的切削参数。对于需要多次冷变形的工件，中间应穿插再结晶退火以恢复塑性。

选型参考方面，Hastelloy B-4 适用于处理盐酸、稀硫酸、磷酸等非氧化性酸介质的设备，如反应釜、换热器、蒸发器、管道阀门等。在醋酸和甲酸等有机酸体系中，该合金也表现出良好的耐受性。需要注意的是，该合金不适用于含氟离子且同时存在氧化性阳离子的介质，因为此时可能发生均匀腐蚀速度加快的现象。对于介质温度超过一百五十摄氏度且含有氯离子的工况，建议先进行模拟环境腐蚀试验，以验证材料在该特定介质体系中的适用性。设备设计时应当参考ASME规范中该材料的许用应力值，设计温度下的抗拉强度和蠕变数据均已纳入相关标准。

日常维护保养方面，Hastelloy B-4 设备的表面钝化膜在还原性介质中通常不具保护作用，因此设备停运期间不需要刻意进行酸洗钝化处理。但需要注意防止铁离子污染，焊接或维修过程中使用的工具和垫板应避免与碳钢直接接触，否则铁离子在表面沉积会在后续运行中诱发点蚀。设备长期停用时，内部应进行干燥处理，避免残留介质浓缩后对材料造成局部腐蚀。对于运行超过两年的设备，建议在检修期间对焊缝和热影响区进行渗透检测，排查是否存在微裂纹。

常见问题方面，用户在使用Hastelloy B-4 过程中反馈较多的是焊接后局部腐蚀问题。多数情况源于焊接时保护气体纯度不足或背面未充氩保护，导致焊缝区域氧化并形成贫钼层。解决措施是采用纯度百分之九十九点九九以上的氩气，并在焊缝背面设置充气装置。另一个常见问题是固溶处理后的晶粒粗大，通常是因为保温温度偏高或时间过长。对于需要细晶粒的密封面部件，可将固溶温度下调至九百八十摄氏度并适当延长保温时间，通过控制再结晶比例获得均匀的细晶组织。

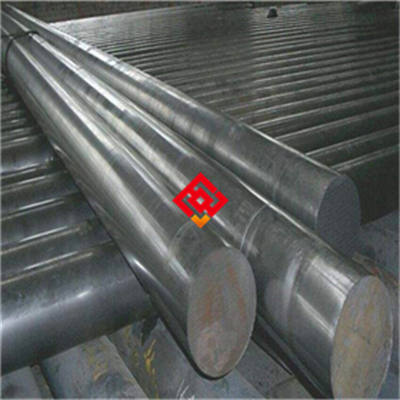

关于该合金的供货状态，市场常见的有热轧中厚板、冷轧薄板、无缝管、锻件和棒材。板材厚度从零点五毫米至五十毫米不等，管材规格以外径十五毫米至三百毫米为主。材料交货状态一般为固溶处理态，表面经过酸洗或喷砂处理。采购时应当要求供应商提供材质证明书，核对其化学成分和力学性能数据。对于关键设备用材，建议增加第三方检测机构对晶间腐蚀敏感性进行评定，采用ASTM A262的C法或E法进行验证。

Hastelloy B-4 的研发历程体现了镍基合金设计理念的演进。从B合金到B-2合金再到B-4合金，每一次成分调整都针对实际应用中暴露的失效模式。B-4合金在保持优异耐还原性介质腐蚀能力的同时，显著改善了材料的热加工性和焊接性，使得设备制造过程中的废品率大幅降低。在化工装置大型化趋势下，该合金能够制造壁厚超过一百毫米的管板和封头，这是早期B-2合金难以实现的。从经济性角度分析，虽然B-4合金的单吨价格高于普通不锈钢和B-2合金，但考虑到其使用寿命延长和检修频次减少，全生命周期成本往往更低。对于盐酸合成炉、氯化氢冷却器等关键设备，选择B-4合金能够有效降低非计划停车带来的生产损失。

该合金在核工业领域也有应用实例，主要用作乏燃料后处理装置中的蒸发器材料，服役介质为高浓度硝酸和裂变产物的混合体系。在这种极端工况下，B-4合金的均匀腐蚀速率和应力腐蚀开裂敏感性均优于常规奥氏体不锈钢。但需要注意的是，核用B-4材料对微量元素钴和硼有额外限制，采购时需明确约定检测项目和验收标准。对于化工行业的一般用途，则不需要对微量元素提出过于严格的限制，以免增加不必要的采购成本。

在热处理炉设备选择方面，B-4合金的固溶处理需要在带有气氛保护或真空环境的炉内进行。普通空气炉加热会导致表面严重氧化，形成富含钼的氧化皮，这种氧化皮在后续酸洗时难以完全去除，影响表面质量。采用真空炉处理时，建议控制真空度在十帕以下，并充入高纯氩气作为保护气氛。加热速率不宜过快，对于大型锻件应控制在每小时一百摄氏度以内，以减少热应力导致的变形。冷却方式采用水淬时，工件入水速度要快，保证整体同时进入冷却介质，防止局部冷却不均产生残余应力。

关于材料的长期服役性能变化，有研究机构对B-4合金在三百摄氏度至五百摄氏度温度区间进行了长达两万小时的时效试验，结果显示材料的硬度和强度仅有轻微上升，冲击韧性保持稳定。这表明该合金在中等温度下长期运行不会发生明显的时效脆化。但在四百摄氏度附近存在一个有序相析出的微弱峰区，虽然析出量不足以引起宏观性能突变，但对于承受高应力的紧固件类部件，建议在使用前进行模拟工况的持久强度验证。

从焊接工艺评定角度出发，B-4合金的焊接接头需要满足弯曲试验和硬度试验要求。焊缝区的硬度通常略高于母材，这与焊缝凝固组织的偏析有关。通过焊后固溶处理可以均匀化焊缝组织，使硬度分布趋于一致。对于不能进行焊后热处理的设备，可采用焊后局部加热的方法，使用履带式加热器对焊缝区域进行九百摄氏度的局部固溶处理，但这种方法只适用于壁厚小于二十毫米的薄壁结构，厚壁结构难以通过局部加热达到均匀的温度场。

在材料采购环节，需要关注板材的各向异性。轧制方向的强度和塑性略高于横向，这一差异在厚度较大的板材中更为明显。设计时应当考虑这一特性，对于承受双向应力的部件，优先选用经过交叉轧制的板材。供应商提供的材料质保书中应包含纵向和横向的力学性能数据，以方便设计人员进行校核计算。B-4合金的密度约为九点二克每立方厘米，相比不锈钢重约百分之十五，设备重量计算时应采用该数值。

对于使用B-4合金的换热器管束，管与管板的连接方式推荐采用强度焊加贴胀的结构。由于该合金的导热系数低于碳钢，换热效率会有所下降，设计时需要考虑增加换热面积或提高流速来补偿。管内介质的流速建议控制在每秒一点五米至二点五米范围内，过低容易导致固体颗粒沉积，过高则会加剧冲刷腐蚀。在含固体颗粒的介质中，可以考虑在该合金表面进行堆焊硬质合金处理，以延长设备使用寿命。

该合金在不同浓度盐酸中的等腐蚀图已由多个研究机构绘制完成，设计人员可以依据这些数据初步判断材料在特定工况下的适用性。在百分之三十浓度以下的盐酸中，B-4合金在沸点以下均可安全使用。浓度超过百分之三十时，腐蚀速率随浓度增加而迅速上升，此时需要降低使用温度或考虑其他替代材料。在盐酸与氯化铁共存的体系中，B-4合金不适用，因为三价铁离子具有强氧化性，会破坏合金表面的保护性膜层。

关于B-4合金的切削加工，建议采用陶瓷刀片或涂层硬质合金刀片，切削速度控制在每分钟五十米至八十米之间，进给量在零点一毫米每转至零点二毫米每转之间。该合金切屑呈锯齿状，断屑性能较差，需要配备断屑槽。冷却液应选用不含氯离子的水基切削液，避免残留氯离子在后续使用中诱发点蚀。加工完成后应及时清理工件表面的切削液残留物，并用清水冲洗后干燥。

在设备制造过程中的清洁度控制方面，B-4合金与碳钢接触会造成表面铁污染，这种污染在盐酸介质中会引发严重的局部腐蚀。制造现场应划定专用区域存放和加工B-4材料，使用的吊具和夹具应包裹不锈钢衬垫。酸洗工序采用硝酸和氢氟酸的混合溶液，温度控制在五十摄氏度以下，酸洗后立即用大量清水冲洗并进行中和处理。对于表面质量要求高的设备，可增加一道电解抛光工序，去除表面加工硬化层并提高耐蚀性能。

从行业应用趋势看，随着煤化工和精细化工领域对耐蚀材料要求的提高，B-4合金的市场需求保持稳定增长。在废酸处理装置中，该合金用于浓缩釜和循环管道，有效解决了原有搪玻璃设备易损坏的问题。在锂电池材料生产过程中，前驱体合成釜采用B-4合金制造，能够耐受高温盐酸和氯化物盐的联合腐蚀，保证了设备的长期稳定运行。这些实际应用案例验证了该合金在复杂介质环境下的可靠性。

综合来看，Hastelloy B-4 凭借其稳定的奥氏体基体结构和良好的热稳定性，在还原性酸介质领域占据重要地位。选材时应当充分了解工况条件，包括介质成分、温度、压力以及杂质离子种类和含量，必要时开展针对性的腐蚀挂片试验。热处理工艺严格执行固溶处理规范，焊接过程控制热输入和层间温度，能够充分发挥该材料的性能潜力。对于设备制造企业而言，建立完善的焊接工艺规程和操作人员培训体系，是保证B-4合金设备质量的关键环节。随着材料制备技术的进步和工程应用数据的积累，该合金的应用范围有望进一步拓展，为更多苛刻工况提供可靠的材料解决方案。
