Inconel690 力学性能、物理性能、应用领域及执行标准百科解析

Inconel690力学性能物理性能应用领域及执行标准百科解析

Inconel690是一种镍铬铁系耐蚀合金，材料牌号对应UNS N06690，国内常称之为NS3105或GH690。这种合金的镍含量通常在58%以上，铬含量控制在28%到31%之间，铁元素作为余量成分存在。正是这种较高的铬含量赋予了它区别于其他镍基合金的独特性能，特别是在高温高压水和腐蚀性介质中的表现，使其成为核电、化工和热处理设备领域不可替代的关键结构材料。对于从事设备选型和材料替换的工程技术人员来说，全面了解这种材料的各项指标和适用边界，有助于避免因材料误用而引发的设备失效问题。

从物理性能层面来看，Inconel690的密度约为8.19克每立方厘米，比普通不锈钢略重，这一点在计算设备自重和运输成本时需要纳入考量。它的熔点范围在1343摄氏度到1377摄氏度之间，较高的熔点保证了材料在高温工况下的结构稳定性。导热系数大约为14.4瓦每米开尔文，在常温下低于纯镍也低于碳钢，这意味着在加热和冷却过程中，材料内部会产生较大的温度梯度，设计换热设备时需要特别注意热应力分布。电阻率约为114微欧厘米，这一特性使该合金在某些特殊电热元件中也有应用。线膨胀系数在20到100摄氏度区间内约为13.1乘以十的负六次方每开尔文，与奥氏体不锈钢较为接近，因此在异种钢焊接或复合板制造时，热膨胀匹配性是一个必须验证的技术参数。该合金无磁性，在室温下呈现稳定的奥氏体组织，即使在冷加工后也不会发生马氏体相变，所以对磁性有严格要求的精密仪器部件可以放心选用。

力学性能方面，Inconel690在固溶退火状态下的抗拉强度通常在550兆帕到700兆帕之间，屈服强度大约在240兆帕到350兆帕范围，断后伸长率一般不低于百分之三十。这些数值会随着棒材、锻件、板材或管材的不同加工形态产生合理波动。值得关注的是该合金在高温环境下的持久强度表现，在500摄氏度以上仍能维持相当可观的承载能力，这得益于高铬含量形成的致密氧化膜以及镍基奥氏体基体的固溶强化效应。低温韧性同样出色，在零下196摄氏度的液氮温度下仍能保持较高的冲击吸收功，不会出现脆性转变，所以该材料也适用于深冷设备的内部构件。蠕变性能是评估高温承压部件的核心指标，在600摄氏度环境下运行十万小时，其持久强度仍可保持在较高水平，具体设计数据应参考ASME锅炉及压力容器规范中对该材料的许用应力表。

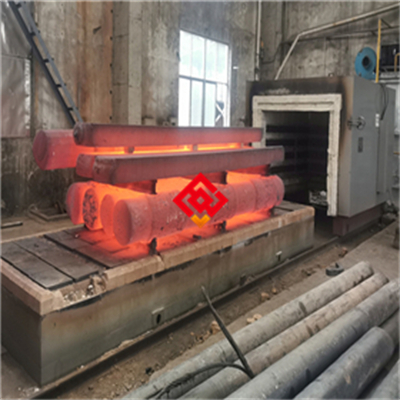

制造工艺方面，Inconel690的冶炼通常采用真空感应熔炼加电渣重熔的双联工艺，以最大限度降低钢中的气体含量和非金属夹杂物。热加工温度区间较窄，锻造或轧制时加热温度一般控制在1050摄氏度到1200摄氏度之间，终锻温度不低于950摄氏度，否则容易在晶界析出碳化物影响耐蚀性。冷加工成形时，由于该合金加工硬化速率快，需要采用比不锈钢更大的弯折半径和更多的中间退火次数。焊接是该材料应用中的关键环节，推荐使用匹配的ERNiCrFe-7焊丝进行钨极氩弧焊，焊接热输入应控制在较低水平，层间温度不超过150摄氏度，焊后可根据使用条件选择进行稳定化处理或固溶处理。机加工方面，该合金黏性较大，切削时容易产生积屑瘤，建议采用硬质合金刀具并配合充足的冷却液，切削速度比普通奥氏体不锈钢降低百分之二十左右。

耐腐蚀性能是Inconel690最突出的价值所在。在高温高压水环境中，例如压水堆核电站蒸汽发生器的传热管工况，该合金表现出极低的应力腐蚀开裂敏感性。这得益于其较高的铬含量，使材料表面能够形成连续致密的富铬氧化膜，有效阻挡氯离子和氢的渗透。在含有硫化氢和二氧化碳的酸性油气介质中，该合金也具备良好的抗点蚀和抗缝隙腐蚀能力。在硝酸和磷酸等氧化性酸中，它的耐蚀性优于大多数镍基合金和不锈钢。但在强还原性酸如盐酸和稀硫酸中，该材料的耐蚀性能会明显下降，此时应优先考虑纯镍或钼含量更高的合金。对于涉及氢氟酸或高温熔融碱的极端工况，同样需要谨慎评估Inconel690的适用性，必要时进行挂片试验验证。

应用领域方面，核电行业是Inconel690最主要的消费市场。蒸汽发生器传热管、堆内构件和控制棒驱动机构等关键部件大量采用这种材料，其抗应力腐蚀和抗晶间腐蚀的能力直接关系到核电站的安全运行寿命。在石油化工领域，该合金常用于制造乙烯裂解炉的辐射段炉管、煤化工装置中的气化炉热电偶保护套管以及各类耐高温耐腐蚀的紧固件。热处理行业利用其抗高温氧化和抗渗碳性能制作炉辊、马弗罐和料筐。环保工程中的烟气脱硫系统、垃圾焚烧发电厂的过热器管束也越来越多地选用Inconel690作为关键部位的材质。此外，该合金在玻璃纤维拉丝漏板、电子元件烧结炉配件等工业领域同样占有一席之地。

执行标准方面，国内外针对Inconel690建立了较为完善的标准体系。美国ASTM标准中，B166涵盖棒材和锻件，B167涵盖无缝管和管子，B168涵盖中厚板和薄板，B564涵盖锻件。ASME锅炉压力容器规范中相应的材料编号为SB系列，便于压力容器设计时直接引用。国内对应标准包括GB/T 15007镍基合金牌号标准、GB/T 2882镍及镍合金管材标准以及JB/T 4756镍基合金压力容器标准。采购时除了确认材料牌号，还应明确交货状态，通常以固溶处理状态交货，管材还需进行水压试验和涡流或超声波探伤。每批材料应附带质量证明书，列明炉号、化学成分、力学性能和无损检测结果，确保材料可追溯性。

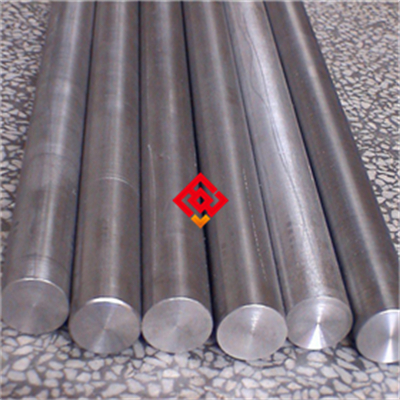

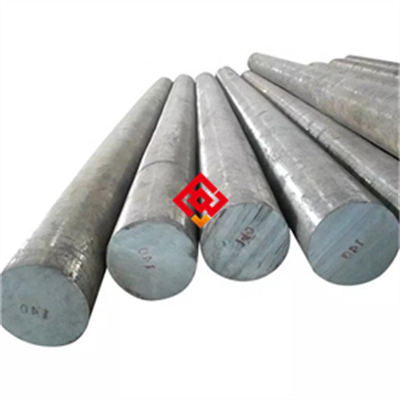

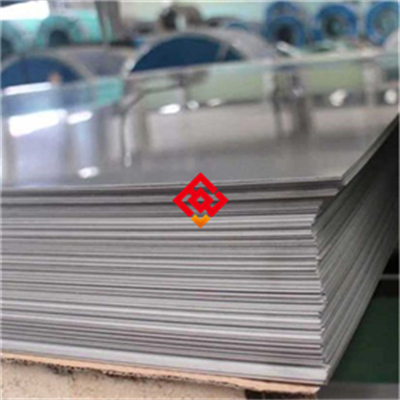

选型参考方面，使用温度低于400摄氏度且主要考虑耐应力腐蚀的场合，Inconel690是理想选择。使用温度超过600摄氏度且同时面临氧化和腐蚀双重作用时，该合金依然具备明显优势。但如果工况中存在大量熔融金属如液态锌或液态铝，或者介质为强还原性酸，则不应盲目选择该材料。经济性方面，Inconel690的价格明显高于316L不锈钢和Inconel600，采购决策应基于设备全生命周期成本计算，将检修停机损失和更换成本纳入比较。该合金的供货形态包括热轧和冷轧板材、带材、无缝管、焊接管、棒材、锻件和丝材，市场供应相对充足，交期一般在四到八周。

日常维护保养方面，Inconel690设备在运行期间应定期检查表面氧化皮状况和壁厚减薄情况。当设备停运时，应避免材料长期处于潮湿环境，防止氯离子在大气环境中引发点蚀。酸洗钝化处理可以采用硝酸和氢氟酸混合溶液，但酸洗后必须彻底冲洗干净，避免残酸在设备死角处浓缩。焊接修复前应彻底清除缺陷区域，使用与母材匹配的焊材，修复后根据原始制造要求进行相应的热处理。该合金在高温服役后，其组织可能出现碳化物沿晶界析出和拓扑密堆相的形成，因此长期运行后的材料评估应结合金相检验进行，不能仅依赖室温拉伸数据。

常见问题方面，Inconel690与Inconel600的主要区别在于铬含量，前者铬含量高出约十个百分点，耐应力腐蚀性能显著提升，但价格也相应增加。该合金是否可以用在含硫介质中需要区分介质温度和硫的存在形式，在高温还原性硫气氛中，该材料的耐蚀性并不理想。关于该合金是否可以进行冷镦加工，答案是可行的，但需要采用较低的变形速率并配合多次中间退火。该合金的焊接接头是否需要进行焊后热处理，取决于结构拘束度和使用环境，薄壁小件通常焊后直接使用，厚壁大件建议进行稳定化退火以消除残余应力并优化碳化物分布。

Inconel690的成功应用建立在对其性能边界准确认知的基础上，这种材料既不是万能的耐蚀合金，也不是所有高温工况的首选。设计人员应结合具体介质成分、温度区间、应力水平和预期寿命，参照标准规范中的设计曲线进行严谨计算，必要时开展针对性的腐蚀试验验证。随着全球核电机组延寿和新建项目的推进，以及化工装置向高温高压方向发展，这种材料的应用范围还将继续扩展，深入理解其性能本质对于工程实践具有长远的指导意义。
