1J50 物理性能、应用领域、产品规格及执行标准百科解析

1J50软磁合金材料全方位技术说明

1J50是一种铁镍系软磁合金材料，其镍含量稳定控制在百分之五十左右，属于典型的单坡莫合金系列产品。这种材料在精密电磁元件制造领域占据重要地位，凭借稳定的磁性能表现和良好的加工适应性，被广泛应用于各类需要精确控制磁通量的电气设备中。本文将从材料成分构成、物理性能参数、典型应用场景、供货规格形态以及相关执行标准等多个维度，对该产品进行系统性的技术解析。

从材料基础属性来看，1J50合金的主要化学成分为铁和镍，其中镍元素的质量分数通常处于百分之四十九至百分之五十点五区间内，碳含量控制在百分之零点零三以下，锰含量不超过百分之零点六，硅含量不高于百分之零点三，磷硫等杂质元素含量均被严格限制在极低水平。这种精确的成分配比设计，使得材料在获得较高初始磁导率的同时，也保持了良好的温度稳定性和抗时效性能。与更高镍含量的坡莫合金相比，1J50的饱和磁感应强度更高，能够满足在较强磁场条件下工作的使用需求，而其磁导率水平虽然略低于含镍量百分之八十左右的合金品种，但在大多数工业应用场景中已经能够提供足够灵敏的磁响应特性。

在物理性能层面，1J50合金的密度约为每立方厘米八点二克，居里温度点处于五百摄氏度上下，电阻率大约为每平方毫米每米零点四五欧姆。材料在退火态下，其初始磁导率通常可以达到三万以上，最大磁导率能够突破十万大关，矫顽力则控制在每米二安培以下。这些关键磁性能指标直接决定了材料在弱磁场环境下的工作表现，对于制造高灵敏度互感器铁芯或精密电流传感器来说，低矫顽力意味着磁滞回线面积小，铁损相应降低，有利于提升器件的测量精度和运行效率。同时，该合金在交流磁场环境中展现出较低的比总损耗值，在频率四百赫兹至十千赫兹的常用工作频段内，能够保持较为平稳的损耗特性，这为其在航空电源设备及中频变压器中的应用创造了条件。

从金相组织结构角度观察，1J50合金在完全退火处理后获得均匀的单一奥氏体组织，晶粒尺寸大小对最终磁性能表现具有直接影响。制造过程中通过合理控制冷轧变形量以及最终退火温度和时间参数，可以促使晶粒充分长大并消除加工应力，从而获得理想的磁性能组合。值得留意的是，该材料在冲压或剪切加工边缘会产生一定程度的应力集中区域，该区域的磁导率会明显下降，因此在制作铁芯元件时往往需要经过后续的消除应力退火工序，以恢复材料整体的磁性能均匀性。在工程实践中，针对不同厚度规格的带材，制造商通常会提供与之匹配的推荐退火工艺制度，用户应当严格按照相关规范执行热处理操作，避免因工艺参数偏离导致材料性能达不到设计预期。

关于该材料的应用领域，1J50合金主要服务于电磁元器件制造行业。在电流互感器领域，该材料被大量用于制作高精度计量级互感器的环形铁芯，其高磁导率特性使得励磁电流极小，相位差和比差均能控制在国际通用计量标准要求的范围内。在漏电保护开关中，1J50铁芯作为零序电流互感器的核心部件，能够灵敏捕捉毫安级别的剩余电流信号，为人身安全防护提供可靠的技术保障。此外，该合金还广泛用于制作共模电感磁芯、高频变压器铁芯、磁放大器、磁屏蔽罩以及各种类型的电磁驱动元件。在仪器仪表行业中，用于制造精密电流表、电压表的测量机构磁路部件，同样体现出该材料良好的综合性能优势。在部分特殊领域，如航空航天设备的电磁执行机构以及医疗设备中的精密传感器组件，1J50材料也因其稳定的磁性能输出而获得设计人员的认可。

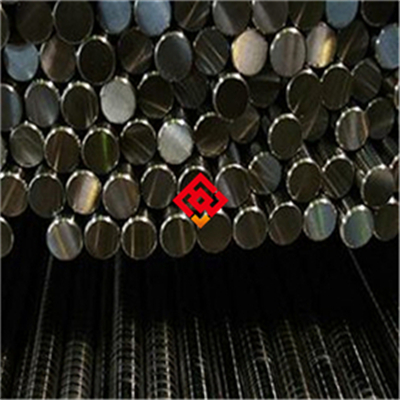

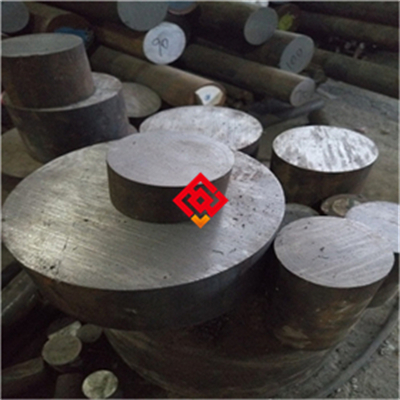

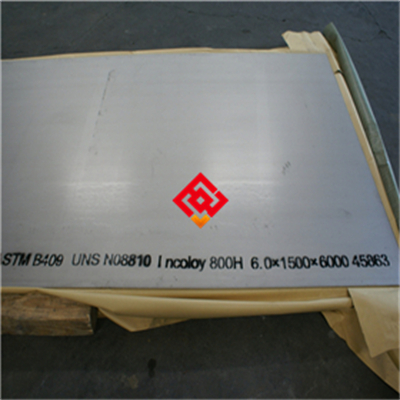

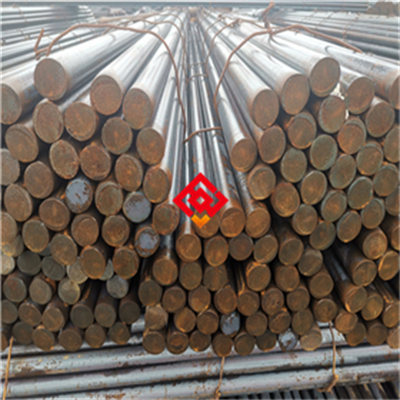

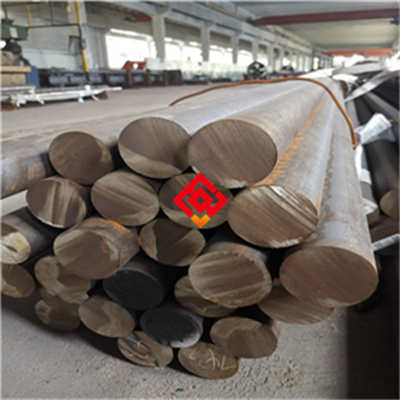

从供货形态与规格范围来看，1J50合金通常以冷轧带材、热轧板材、圆棒以及线材等几种常见形式投放市场。其中冷轧带材是应用最为广泛的形态，厚度规格从零点零五毫米至二点五毫米不等，宽度根据用户需求可提供五毫米至二百五十毫米范围内的多种尺寸。带材表面状态分为光亮退火态和酸洗态两种，交货硬度根据后续加工要求分为软态和硬态。软态带材已经经过成品退火处理，用户直接冲压或卷绕成型后仅需进行较低温度的应力退火即可满足使用要求，硬态带材则适用于需要较高机械强度的应用场合，或者供用户自行安排完整的退火工艺。板材方面，厚度范围通常为三点零毫米至二十毫米，主要用于制造较大型磁屏蔽结构件或机械加工坯料。圆棒直径从八毫米至八十毫米均可供货，线材直径则集中在零点一毫米至六毫米范围，主要服务于需要锻造或机加工成型的零部件制造。所有供货形态均经过严格的化学成分分析和磁性能抽检，确保交付材料符合协议约定的技术指标。

在加工制造环节，1J50合金展现出良好的冷塑性加工能力，可进行冲裁、弯曲、拉伸、旋压等多种方式的成型操作。材料在硬态下的抗拉强度约为每平方毫米五百八十兆帕，伸长率大于百分之二，软态下抗拉强度降至每平方毫米四百五十兆帕左右，伸长率则显著提升至百分之二十五以上。考虑到磁性能对机械应力的敏感性，设计人员在制定成型工艺时应尽量减小材料的弯曲变形程度，对必须进行的折弯或卷绕操作，建议在成型后安排专门的退火处理来消除应力影响。对于焊接操作，该材料可以采用氩弧焊或电子束焊等方法进行连接，焊缝区域会存在磁性不连续问题，因此对于磁路闭合要求严格的铁芯类元件，通常优先采用卷绕搭接或铆接方式而非焊接方式。

关于产品的执行标准体系，国内该材料的生产与检验主要遵循GB/T 14986.2标准中的相关条款，该标准对铁镍软磁合金的尺寸允许偏差、外形要求、磁性能指标以及表面质量均作出了明确规定。国际市场上，该材料对应的牌号包括美标ASTM A753中的Alloy 50以及日本JIS C 2531标准中的PC50等，不同标准体系下的材料在化学成分和磁性能要求方面基本等效，但在具体测试方法和验收规则上存在一定差异。用户在选择材料时，应当根据最终产品流向明确适用的标准版本，并在采购合同中清晰标注所需执行的规范代号及性能等级要求。对于出口型产品，建议优先选用国际通用标准进行对标，以降低贸易环节中的技术沟通成本。

针对选型应用，工程技术人员需要结合具体工况条件综合评估材料适用性。在高频应用场合，随着工作频率的升高，材料的有效磁导率会逐渐下降，涡流损耗则相应增大，此时需要选用更薄的带材规格以抑制涡流效应。对于直流偏置较大的工作条件，应关注材料的饱和磁感应强度指标，避免铁芯在工作过程中进入深度饱和状态导致电感量急剧下跌。在环境温度变化剧烈的应用场景中，需要考虑材料磁性能随温度的漂移幅度，必要时可选用经过特殊成分调整的温度补偿型合金品种。此外，当产品对重量和体积有严格限制时，需要在磁芯截面积与绕组匝数之间寻求最优平衡方案，而材料本身的高磁导率特性为设计者提供了更大的调整空间。

在储存保养方面，1J50合金带材出厂前通常涂覆有防锈油膜，在干燥通风的仓储条件下可以保持较长时间的防锈能力。用户拆封使用后，未能一次用完的材料应当重新包裹防潮纸并密封存放，避免在潮湿环境中长时间暴露导致表面锈蚀。锈蚀不仅影响材料外观质量，更会在后续退火过程中造成表面渗氧，进而恶化磁性能稳定性。对于已经冲压成型的铁芯片或卷绕好的环形铁芯，在等待装配的过程中同样需要注意防潮保护，尤其是在雨季或高湿度生产环境中，建议在铁芯入炉退火前增加一道预烘干工序，以去除表面吸附的水分，确保退火气氛的纯净度。

从行业发展趋势来看，随着新能源发电、电动汽车充电设施以及智能电网建设的持续推进，对于高精度电流检测和电磁干扰抑制器件的需求呈现稳步增长态势。1J50合金凭借其成熟的制造工艺和相对合理的成本结构，在可预见的时期内仍将是上述领域不可或缺的基础功能材料。同时，材料制造商也在不断优化冶炼工艺和热处理制度，以期进一步降低材料损耗值并提升磁导率一致性，满足更高端应用场景的需求。用户在选择供货商时，除了关注材料的常规性能指标外，也应当重视批次间的稳定性表现，这对于批量生产过程中的工艺一致性控制具有重要意义。
