N06690 物理性能、应用领域、产品规格及执行标准百科解析

N06690物理性能应用领域产品规格及执行标准百科解析

N06690是一种以镍为基体并添加足量铬元素形成的固溶强化型耐蚀合金，材料牌号对应UNS N06690，国内常称其为Inconel 690或合金690。该合金的铬含量通常控制在27%至31%之间，镍含量保持在58%以上，这种成分比例赋予其优异的抗高温氧化性能和耐应力腐蚀开裂能力。与常见的N06600合金相比，N06690将铬含量显著提升，从而在强氧化性介质和高温水蒸气环境中表现出更稳定的钝化行为。该材料自二十世纪八十年代起被广泛引入核电站蒸汽发生器传热管领域，逐步取代了早期使用的N06600合金，成为压水堆核电站二回路系统的关键结构材料。

从化学成分来看，N06690的碳含量一般控制在0.05%以下，铁元素作为平衡元素存在但含量有限，同时添加少量铝和钛以优化晶界状态。这种成分设计使得合金在焊接和热加工过程中不易析出连续网状碳化物，晶界结合强度得到有效保障。材料在室温下的抗拉强度通常在585兆帕以上，屈服强度不低于240兆帕，延伸率能够达到30%左右。硬度值根据不同的供货状态略有差异，固溶态下布氏硬度大致在150至220HB范围内。其密度约为8.19克每立方厘米，熔化温度区间为1343至1377摄氏度，比热容和导热系数随温度升高呈现规律性变化。该合金的线膨胀系数较小，在20至100摄氏度区间内约为14.4乘以10的负6次方每开尔文，这一特性有助于减少热循环条件下的尺寸变化积累。

N06690最突出的性能优势体现在抗应力腐蚀开裂方面。在含有氯离子、氢氧根离子以及高温高压水的环境中，普通奥氏体不锈钢往往在短时间内出现晶间型应力腐蚀裂纹，而N06690凭借高铬含量形成的稳定氧化铬膜层，能够有效阻碍腐蚀介质向基体渗透。该材料在沸腾的25%氯化钠溶液中经过长期浸泡试验，依然保持完整的表面状态。在核电站蒸汽发生器的工作条件下，传热管长期承受约300摄氏度的高温高压水介质，同时面临管板缝隙处浓缩杂质带来的腐蚀威胁，N06690管材已经积累了超过三十年的工程应用验证数据。该合金在硝酸、硫酸与硝酸混合酸、磷酸等氧化性酸中也表现出良好的耐均匀腐蚀性能，腐蚀速率通常低于0.1毫米每年。

该材料的应用领域相当集中且明确。核电行业是N06690最大的消费市场，蒸汽发生器传热管、堆内构件、控制棒导向管等部件均大量使用该合金。除核电外，该材料在化工行业的强腐蚀工况中也有应用，例如醋酸生产装置中的高温再沸器、氯化物环境下的换热器管束、硫酸再生装置的燃烧室衬里等。在垃圾焚烧发电领域，余热锅炉的过热器管排长期承受含硫含氯高温烟气冲刷，N06690管材的耐高温腐蚀性能使其成为优选材料之一。此外，该合金还用于制造热处理炉的辐射管、马弗罩、网带等部件，在连续退火生产线和钎焊炉中承担高温承载功能。在环保设备方面，烟气脱硫系统的喷淋塔内部构件和湿式电除尘器的阳极板也选用该合金以延长检修周期。

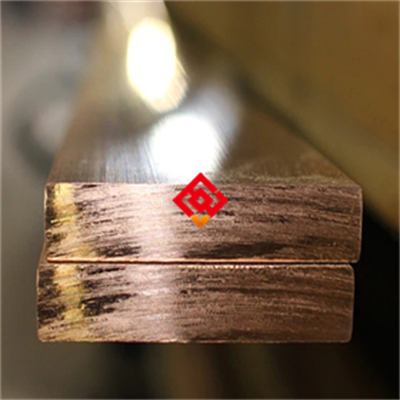

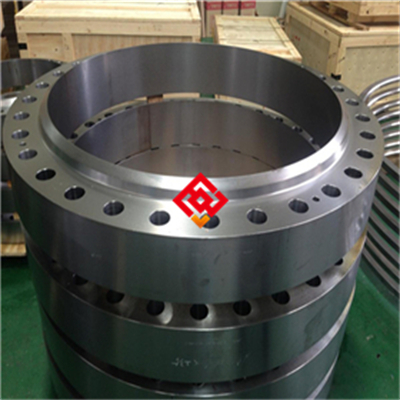

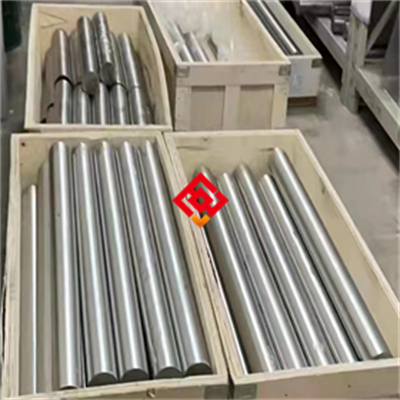

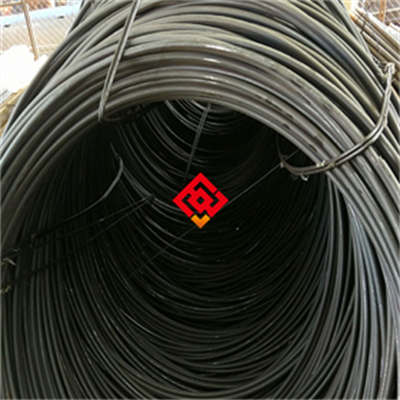

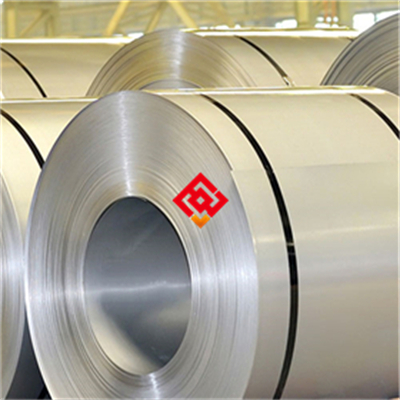

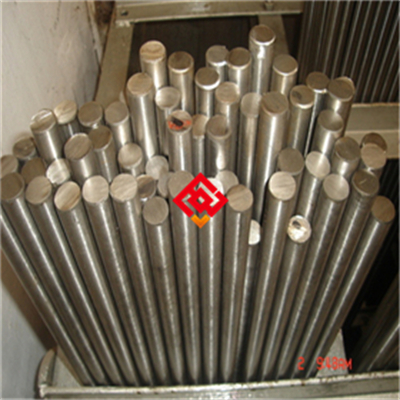

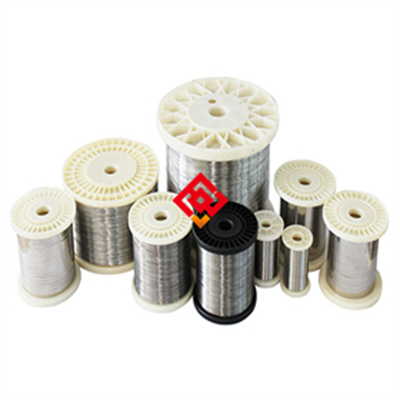

N06690产品的供货形态覆盖了工业应用的主要需求类型。板材厚度范围从0.5毫米至50毫米不等，宽度可达到2000毫米以上，表面状态包括热轧黑皮、酸洗白皮和冷轧光亮面。带材主要供应精密冲压和焊接管坯使用，厚度在0.05毫米至3毫米之间。管材分为无缝管和焊接管两大类，无缝管通过热挤压加冷轧工艺成型，外径从6毫米到219毫米均有成熟生产经验，壁厚公差可控制在正负0.1毫米以内。焊接管采用冷轧带钢纵缝氩弧焊工艺，焊缝经过涡流检测和水压试验双重检验。棒材直径范围覆盖8毫米至300毫米，可提供圆钢、方钢和六角棒等不同截面形状。锻件按照用户图纸定制，包括法兰、管板、阀体、叶轮等异形件，单件重量最大可达到三吨左右。丝材用于焊接填充材料和弹性元件制造，直径从0.1毫米到8毫米均能稳定供应。

N06690的执行标准体系完善且与国际接轨。板材和带材遵循GB/T 15007和GB/T 15009国家标准，管材遵循GB/T 15010，棒材和锻件分别遵循GB/T 15008和GB/T 15011。对应的美国ASTM标准包括B168、B166、B167、B163、B564等，涵盖了板材、带材、棒材、管材和锻件的技术条件。该材料还列入ASME锅炉及压力容器规范第二卷的SA系列材料标准，具备用于承压设备的法规依据。在核电领域，该材料还需满足RCC-M法国压水堆核岛机械设备设计和建造规则的相关条款要求，对微量元素含量、晶粒度级别、超声检测灵敏度等指标提出更严格的限定。

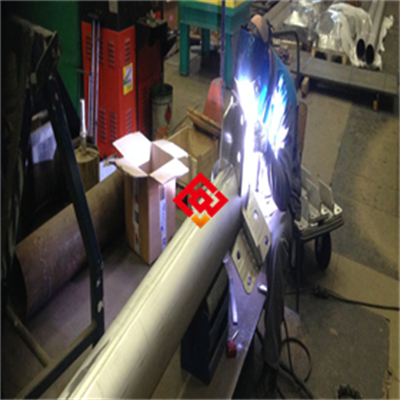

用户在选择N06690产品时，需要根据具体工况条件确定材料状态和加工要求。固溶退火处理温度通常在1020至1080摄氏度之间，保温后快速水冷以获得均匀的单相奥氏体组织。若部件需要在敏化温度区间长期服役，则应要求供应商提供晶间腐蚀试验报告，试验方法可选用ASTM A262的实践E或实践C。对高温强度有特别要求的应用场景，可以考虑采用冷变形强化状态的管材或棒材，但需注意冷加工后材料的塑性会有所下降。焊接N06690时应选用匹配的ERNiCrFe-7焊丝或ENiCrFe-7焊条，焊接热输入控制在较低水平以防止热裂纹产生。焊后是否进行消除应力处理需依据结构刚度和服役条件综合判断，过度热处理可能导致碳化物沿晶界析出反而降低耐蚀性能。

关于N06690的常见技术疑问主要集中在与N06600和N06625的选型对比上。N06600的铬含量仅为14%至17%，在高温含硫气氛中容易发生灾难性氧化，而N06690凭借接近两倍的铬含量显著提升了抗氧化膜稳定性。N06625含有大量钼和铌，固溶强化效果明显，高温强度高于N06690，但在强氧化性介质中的耐均匀腐蚀性能不及N06690。在核电站蒸汽发生器的高温碱性环境中，N06625存在镍元素优先溶解的风险，因此N06690成为更稳妥的选择。在纯硫酸介质中，N06690的适用浓度范围受温度影响较大，常温下可耐受浓度低于70%的硫酸，但温度升高至80摄氏度以上时，腐蚀速率明显加快，此时应优先考虑含钼的镍基合金或高硅不锈钢。

N06690在加工制造环节需要注意一些区别于普通不锈钢的特性。该合金的冷加工硬化速率较高，冷弯成型时需适当增加道次并安排中间退火。切削加工时切屑韧性大且不易折断，应选用正前角刀具配合充足的切削液，降低切削速度以控制加工硬化层的深度。车削加工推荐使用硬质合金刀具，精加工时切削速度控制在每分钟40至60米较为适宜。磨削加工时砂轮选择应偏向软级和中粗粒度，避免磨削烧伤导致表面微裂纹。该合金的热加工温度区间较窄，锻造加热温度不宜超过1200摄氏度，终锻温度应控制在930摄氏度以上，否则容易产生晶界开裂。热加工后的冷却方式需要根据截面尺寸灵活调整，大截面锻件应缓冷以防止内应力过大。

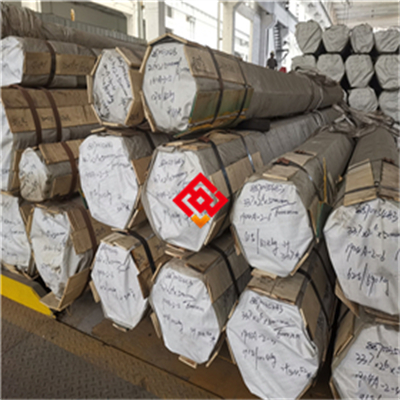

在运输和储存环节，N06690产品需要防止机械划伤和污染。该合金表面若接触碳钢粉尘或铁离子污染，在高温服役时可能诱发点蚀或晶间腐蚀。因此产品出厂前通常进行酸洗钝化处理，表面形成均匀的富铬氧化膜。包装方式根据产品形态有所区别，管材采用编织袋包裹或木箱支撑，板材表面覆盖防锈纸和塑料薄膜，棒材捆扎后整体缠绕保护层。库存期间保持仓库干燥通风，避免与酸碱性化学品混放。长期储存的管材建议定期检查端口封盖是否完好，防止异物进入管内。

N06690的经济性评价需要从全生命周期成本角度考量。该合金的初始材料价格明显高于不锈钢和N06600，但其在核电站设计寿命六十年的运行周期内无需更换传热管，而早期采用不锈钢传热管的电站多次发生泄漏事故导致非计划停堆，维修费用和发电损失远超材料差价。在化工装置中，N06690换热器的使用寿命可达碳钢设备的五倍以上，综合考虑安装人工、停产损失和检修费用，该材料在苛刻工况下具有显著的经济优势。近年来随着全球核电建设步伐加快，N06690的市场需求保持稳定增长态势，国内宝武特种冶金有限公司和抚顺特殊钢股份有限公司已经实现该合金的批量稳定生产，国产化进程有效降低了采购成本并缩短了供货周期。

该合金的焊接修复技术也值得关注。在役设备若出现局部腐蚀减薄或表面裂纹缺陷，可采用补焊工艺进行修复。修复前需将缺陷区域彻底清除并采用渗透检测确认无残留裂纹，坡口加工采用低转速机械方法，禁止使用碳弧气刨以免增碳。补焊后应根据母材厚度选择是否进行焊后热处理，薄壁管可以免于热处理，厚壁构件则建议在600至700摄氏度范围内进行去应力退火。焊接工艺评定应覆盖实际施工条件，包括焊接位置、预热温度、层间温度和后热制度等参数。修复后的区域需进行表面着色检测和尺寸复核，确保满足原设计图纸的技术要求。

N06690在高温长期时效过程中的组织稳定性已经得到充分验证。在500至700摄氏度区间时效一万小时后，该合金的室温冲击韧性下降幅度较小，晶界处主要析出M23C6型碳化物，未发现有害的拓扑密排相。在更高温度下长期服役后，合金的塑性略有降低但依然满足设计规范要求。这一特性保证了设备在高温工况下长期运行的安全裕度。对于需要承受交变热应力的部件，N06690的低热膨胀系数有助于降低热疲劳损伤的累积速率，提高循环使用寿命。

该合金与异种材料的连接问题在工程中经常遇到。当N06690与奥氏体不锈钢或低合金钢进行异种钢焊接时，焊缝金属的稀释率需要严格控制。推荐采用镍基焊材进行过渡，利用镍基焊缝对铁元素良好的容忍性来避免马氏体组织的形成。异种钢接头的界面处存在碳迁移现象，碳钢侧可能形成脱碳层而镍基侧形成增碳层，长期高温服役后接头强度可能下降。设计时尽量将异种钢接头布置在温度较低的区域，并选用合适的焊接工艺参数减小热影响区宽度。在役检测中重点关注异种钢接头的超声波检测回波变化，发现异常信号及时进行金相复验。

N06690的供货状态对后续加工和使用性能有直接影响。固溶态材料具有最佳的耐蚀性和塑性，适用于冷成型和焊接加工。若用户需要较高的强度水平，可选用冷轧硬化态材料，但冷轧压下量应控制在10%至20%之间，过大的冷变形量会显著降低材料的伸长率和冲击韧性。对于需要精密尺寸控制的零件，可要求供应商提供磨光棒或精轧带材，表面粗糙度可达到Ra0.8微米以下。管材的壁厚公差和椭圆度直接影响换热器的穿管和胀接工艺，采购时应明确执行标准中的尺寸等级要求。

该合金在核级和非核级应用中的质量要求存在差异。核级N06690需要提供完整的化学成分分析报告和力学性能试验数据，每批材料需进行超声检测确保内部无超标缺陷。微量元素钴、硼、镉等含量需控制在极低水平，以减少堆芯活化产物的生成。非核级应用对微量元素的要求相对宽松，但主要力学性能和耐蚀性能指标仍需满足标准规定。用户在采购时应根据最终用途明确质量等级要求，避免过度采购造成成本浪费或质量不足引发安全隐患。

N06690的耐磨损性能在高温无润滑条件下表现中等，与硬质合金或陶瓷材料相比存在差距。在存在磨粒磨损的工况中，可采用表面堆焊硬质合金或热喷涂陶瓷涂层的方式提高部件寿命。该合金与石墨材料的配对摩擦副在高温下具有较低且稳定的摩擦系数，可用于制造高温球阀的密封面。在含固体颗粒的高速流体冲刷环境中，应适当增加壁厚作为腐蚀裕量，并在结构设计时避免流道突变形成局部涡流加剧冲蚀。

该材料的供货周期通常受规格和数量的影响。常规规格的板材和管材一般有现货库存或较短的生产周期，非标规格和大型锻件需要根据钢厂排产计划确定交期。用户在设计选型阶段应尽早与供应商沟通技术细节，明确所需的执行标准、尺寸公差、表面状态和检验项目。批量采购时建议签订技术协议，将关键质量指标和验收规则以书面形式固定下来，避免后续产生商务纠纷。

N06690的回收再利用价值较高。废旧设备拆解后产生的合金废料经过分拣和熔炼可以重新用于生产同类合金，再生材料的性能与原生材料无明显差异。废料回收不仅降低了对镍铬矿产资源的依赖，也减少了冶炼过程中的能源消耗和碳排放。建议用户在处理报废设备时对N06690部件进行单独拆解存放，避免与其他金属材料混杂降级。部分合金贸易商提供废料回收服务，可按镍含量和铬含量计价，为用户创造一定的残值收益。

综合来看，N06690是一种技术成熟度极高且应用定位明确的镍基耐蚀合金。其在核电领域的不可替代性源于长期运行数据积累形成的工程信心，在化工和环保领域的应用则体现了材料性能与工况需求的精确匹配。用户在选材时应当充分理解该合金的性能边界条件，既不盲目追求高合金化也不因成本因素降低安全标准。随着国内材料供应商技术水平的持续提升，N06690的供货渠道更加多元化，价格趋于合理稳定，为各行业用户提供了可靠的材料解决方案。
